SolidCAM棱边处理：带来显著加工成效的微小加工工序

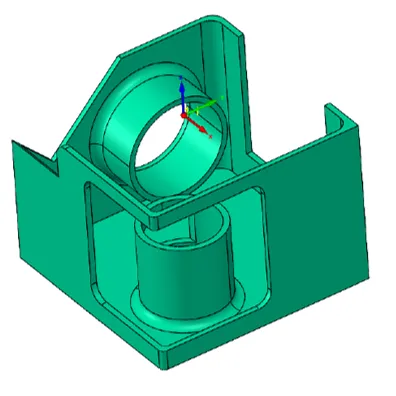

SolidCAM 棱边处理的重要意义

谈及加工效率，大多数讨论都聚焦于加工周期、刀具寿命以及材料去除率。然而，有一项经常被忽视的加工操作，会对零件质量、客户满意度以及车间现场效率产生重大影响：SolidCAM 中的棱边处理。

锋利棱边与毛刺是众多加工流程不可避免的副产品。在直棱边或者非相切外表面拓扑结构上，当刀具从棱边处切除材料时，就会产生毛刺。最终会形成如剃刀般锋利的状态，对安全性、零件功能以及零部件的最终质量造成影响。

传统模式下，制造企业往往依靠手工去毛刺或者二次精加工工序。这类方式虽然可以生效，但人力成本高、加工效果不一致，并且难以标准化。将棱边处理集成至 CAM 加工流程，有助于降低对上述方式的依赖，让制造企业以更可控的方式产出成品零件。

SolidCAM 自动化去毛刺

SolidCAM 的棱边处理操作，用于沿着零件几何外形的外棱边生成去毛刺刀具路径。编程人员无需手动逐一选中每一条棱边，只需选取目标几何形体，该操作即可自动识别适配的加工特征。

依托相邻两个曲面之间的双矢量确定刀具相对棱边的位置。这可以维持刀具与棱边之间稳定的位置关系，保障零件各处棱边质量可预测。

SolidCAM 棱边处理具备自动特征识别、路径连接、进刀控制以及碰撞避让能力，提供一套简洁实用的制造工作流。以上功能组合，令棱边处理的编程速度更快，并且可以在机床实际加工之前完成安全验证。

从简易三轴加工到五轴加工可达范围

SolidCAM 棱边处理同时支持三轴与五轴加工策略。该灵活性十分重要，因为不同零件的可加工可达条件各不相同。

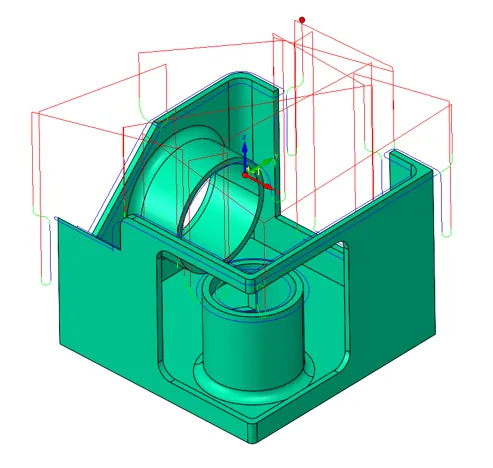

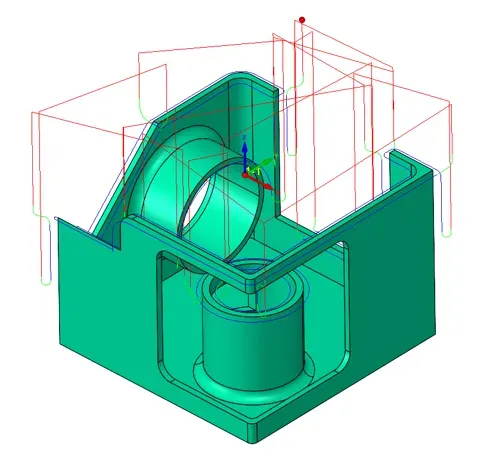

SolidCAM 三轴棱边处理

针对容易触达的棱边，三轴输出模式可以使用支持的球头刀具高效去除毛刺，方案简洁高效。该方式非常适合便于加工的外部棱边，优先考量编程速度与加工可重复性。

在三轴加工配置下，机床运动相对简单，十分适用于结构简单的零件、开放式棱边，加工目标以去除锋利棱边为主，不会带来额外的编程复杂度。

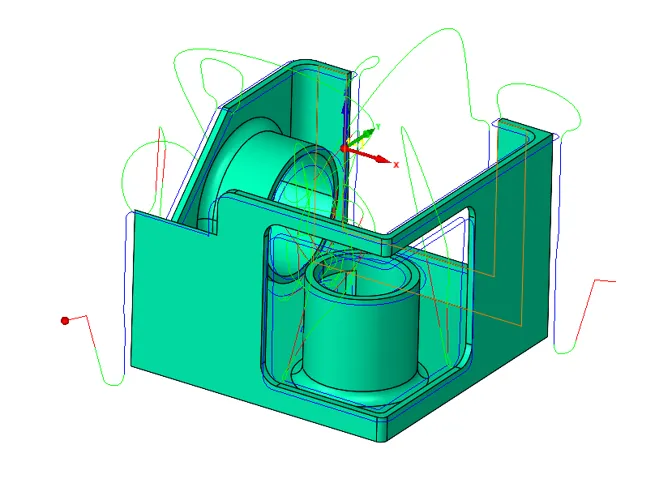

五轴棱边处理

针对结构更加复杂的零件，五轴输出模式赋予刀具更大可达范围，能够更加自由地维持合适的加工姿态。教程包含五轴最小倾斜选项与完整五轴输出模式，帮助编程人员针对复杂几何形体管控加工可达性、路径连接以及机床运动。

该模式尤其适用于刀具固定轴姿态难以触达的棱边，或是刀具需要在复杂曲面周边维持良好切削接触的场景。借助五轴运动，制造企业可以减少人工重新装夹、额外工装设置以及二次精加工工序。

可选刀具类型

刀具选型是 SolidCAM 中搭建可靠、高效棱边处理加工策略的关键环节。

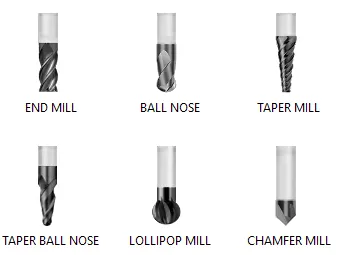

SolidCAM 的棱边处理操作支持大量常用于精加工与棱边去毛刺的铣削刀具。支持的刀具类型包含：

• 立铣刀

• 球头铣刀

• 锥度立铣刀

• 锥度球头铣刀

• 棒棒糖铣刀

• 倒角铣刀

立铣刀适用于加工空间开阔，仅需要简单角部清根的简易棱边处理场景。

球头铣刀是应用广泛且实用的选择。它实现顺滑的点接触，非常适合对可触达棱边开展可控且一致性良好的棱边倒圆加工。

锥度球头铣刀适用于需要增加加工可达范围或者提升刀具刚性的场景。锥度几何结构提升刀具刚度，能够更好地深入更深、更狭窄的区域。

棒棒糖铣刀适用于难以触达的棱边，尤其需要绕开特征或者在特征下方加工的工况。其底切加工能力，使其对复杂几何形体加工效果优异。

倒角铣刀尤其适用于需要加工指定尺寸或角度倒角，而非棱边倒圆的加工场景。

对于使用 SolidCAM 的制造企业，刀具选型需要始终考量如下因素：

- 棱边位置与可达性

- 机床运动学（三轴或五轴策略）

- 刀柄与刀杆避让间隙

- 所需棱边处理尺寸或倒角角度

- 表面质量要求

选用合适的铣刀，能够提升工艺稳定性、降低碰撞风险，保障棱边成品质量一致且品质优异。

理解倾斜选项

SolidCAM 棱边处理的核心优势之一，就是可以控制加工过程中的刀具姿态。这对于加工可达性、刀柄避让间隙或者曲面几何会影响成品棱边质量的零件尤为关键。

每一项选项赋予编程人员对刀具运动与机床行为不同程度的控制能力。

三轴：最为简易的选项。保持刀具方向固定不变，最适用于加工可达性良好，无需额外刀具角度控制的棱边。

四轴：功能复杂度有所提升，允许用户指定回转轴，通过棱边处理刀具路径加工更多零件棱边。

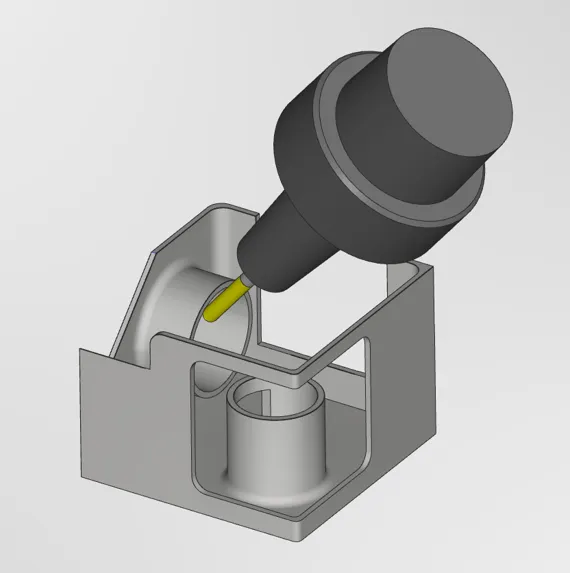

五轴（最小倾斜）：软件仅在必要位置才对刀具执行倾斜动作。当零件需要改善加工可达性，同时编程人员仍希望机床运动可控且高效时，该选项十分实用。最小倾斜模式可以规避不必要的回转运动，同时改善复杂特征周边的加工可达性。

完整五轴：提供最高等级的刀具轴灵活性。适用于加工条件更加复杂的棱边，刀具需要动态运动以维持避让间隙、改善切削接触或者规避碰撞。教程同时提及机床控制与插补设置，用于管控仿真与加工阶段机床的角度运动方式。

实际应用价值在于：编程人员不必局限于单一加工方案。简单零件可以采用三轴输出快速完成编程；而对于复杂零部件，当刀具可达性与碰撞避让成为重点时，则可以充分利用五轴运动能力。

结语

棱边处理虽然看起来只是一道小型精加工工序，但却可以消除代价高昂的制造瓶颈。在 SolidCAM 内部实现去毛刺刀具路径自动化，制造企业能够减少人工精加工工作量，提升加工可重复性，更加从容地完成从编程到生产的转换。

刀具轴输出的增强控制能力，让编程人员可以根据零件选用最合适的加工策略：无论是简易三轴加工、可控的五轴最小倾斜方案，还是针对复杂几何形体的完整五轴刀具路径。

配合球头铣刀、锥度球头铣刀、棒棒糖铣刀等球头类刀具支持，SolidCAM 棱边处理为制造企业提供一套实用方案，提升棱边质量、降低人工操作带来的加工差异，实现一致性更高的精加工流程。

对于已经使用 SolidCAM 的技术团队，棱边处理操作可以在不增加多余编程复杂度的前提下，改善零件质量，减少车间现场加工偏差。
