SolidCAM 多轴钻孔：可靠完成复杂角度孔的编程

制造企业越来越多地需要加工具备复杂几何形状、多面结构以及多种角度分布孔的零部件。SolidCAM 多轴钻孔：可靠完成复杂角度孔的编程针对上述加工难题，帮助编程人员高效加工复杂角度孔，同时保证加工精度、缩短编程时间。虽然这类零件可以提升产品性能，但在 CNC 加工环节会带来不小的编程挑战。

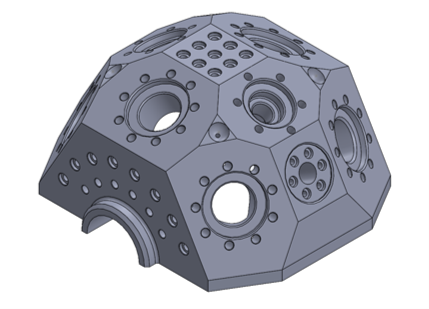

SolidCAM 中的多轴钻孔是一套简化的加工工序，编程人员可以自动识别并加工不同方向的孔，同时可使用高级碰撞规避、机床感知与仿真工具。

为何 SolidCAM 多轴钻孔功能至关重要

传统工艺下，加工分布在零部件多个面上的孔，往往需要多次装夹、手动选择特征，或是投入大量编程工作量。这不仅增加编程时长，还会引入出错风险。

SolidCAM 多轴钻孔工序融合自动孔选择与多轴定位策略，以此简化该工作流程，实现更高效、更可靠的复杂零件钻孔、攻丝、镗孔加工。

自动孔选择缩短编程时间

多轴钻孔最强大的特性之一，是可以自动识别模型上的全部孔。

创建多轴钻孔工序后，用户可使用【查找孔】功能自动识别需要加工的钻孔特征。无需手动逐个选择孔及其方向，SolidCAM 会解析模型并对特征进行分组，完成加工前准备。

对于多面上存在数十甚至数百个孔的零部件，该功能可以大幅降低编程工作量，同时保障各工序之间的一致性。

软件会自动计算所需刀具姿态，省去传统多轴钻孔策略中大部分复杂的人工处理工作。

智能碰撞规避实现更安全的加工

完成多轴工序编程仅仅是挑战的一部分。确保刀具、刀柄与机床能够实际抵达每一处特征且不发生干涉，同样至关重要。

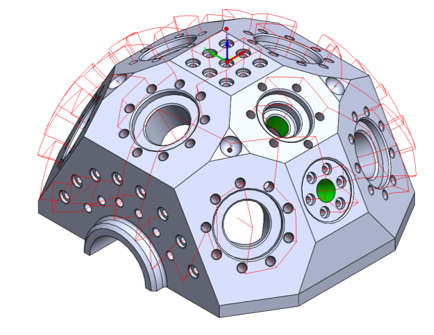

SolidCAM 支持针对选定模型曲面进行过切检查与碰撞检测。用户可以开启刀柄与刀杆检查，同时定义加工过程中需要规避的关键曲面。

配置以上控制选项后，SolidCAM 可以实现：

- 在加工开始前检测潜在碰撞

- 考虑刀柄与转接座几何形体

- 优化钻孔工位之间的机床运动

- 降低代价高昂的机床碰撞或零件损坏风险

这种机床感知能力，对于加工特征繁多、加工空间受限的航空航天、能源、医疗以及精密工程零部件尤为重要。

切削前完成验证

SolidCAM 工作流的一大核心优势：在产生任何切屑之前，即可完成加工策略验证。

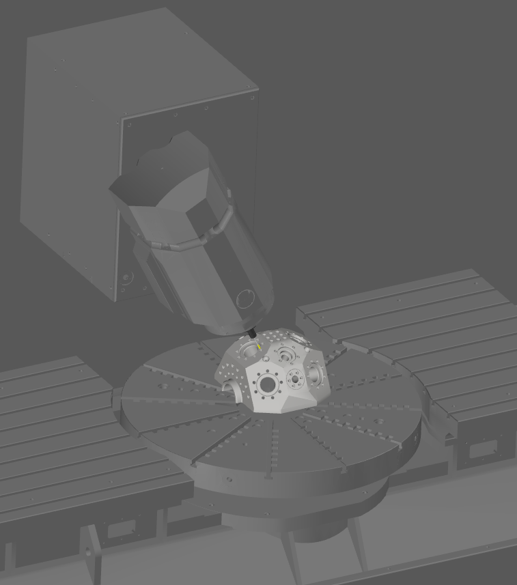

钻孔工序计算完成后，编程人员可以使用 SolidVerify 以及完整机床仿真，分析刀具路径与机床运动。

SolidVerify 提供快速材料去除仿真，帮助用户确认所有目标特征加工正确。机床仿真更进一步，对机床运动、回转轴定位以及零部件可加工性做校验。

这套数字化验证流程降低车间现场的不确定性，编程人员在向生产下发 NC 代码之前，能够做到心中有数。

结语：更高效的五轴钻孔工作流程

随着零件复杂程度持续提升，制造企业需要与之匹配的编程工具，同时不能增加风险与编程负担。

SolidCAM 多轴钻孔模块集成自动孔识别、智能机床定位、碰撞规避以及一体化仿真功能。对于已经使用 SolidCAM 的 SOLIDWORKS 用户，该模块提供一套实用方案，用于复杂角度孔零件编程，保障加工精度，减少装夹工作量，提升最终加工过程的可靠性。

如果你的团队正在处理复杂多轴零件编程，对端到端 CAM 设置、刀具路径策略以及仿真工作流进行梳理，有助于找到可以缩短编程时间、降低车间现场风险的优化点。
