CST 2026新功能：揭秘平面波端口(PWP) — 助力辐射抗扰度RS场路协同仿真

什么是平面波端口(PWP)？

• 设置方法与平面波激励相似

• 可以平面波激励相互转换

• 支持时域信号的自定义

• 可以与其他类型的端口一起仿真并得到完整的S参数矩阵

• 支持在电路中进行场路协同仿真Standard co-stimulation  True transient co-stimulation

• 适用于辐射抗扰度(RS )分析

• 仅适用于CST2026版本FIT求解器(未来将扩展至其他求解器)

如何设置平面波端口(PWP)？

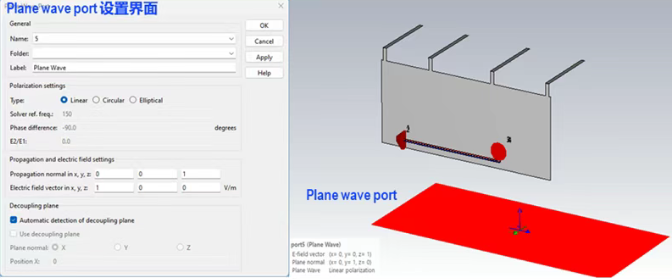

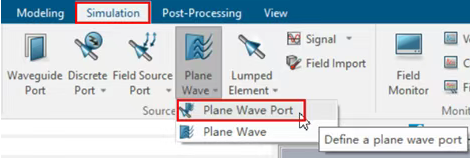

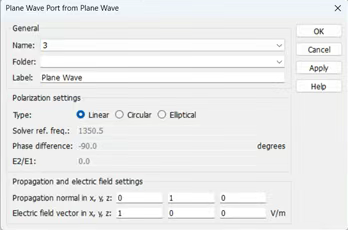

定义一个平面波端口

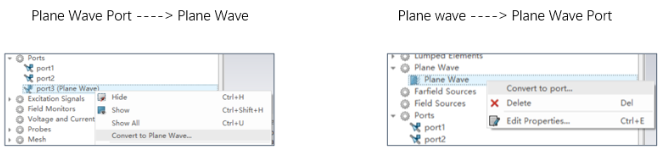

平面波与平面波端口互相转换

平面波端口应用案例1：路由器复位信号的RS仿真

• 评估路由器复位信号的抗干扰能力与误复位风险。

• 量化分析复位信号引脚上的感应噪声电压。

• 优化滤波设计，提升产品抗辐射能力。

【两种RS场路协同仿真方法对比】

传统方法采用“3D<—>电路”的双向瞬态协同仿真，其中3D部分使用平面波激励，电路部分则采用Transient co-simulation。当激励幅度或电路参数需要调整时，必须重新运行整个3D与电路的同步仿真。

CST 2026新方法则采用“3D—>电路”的单向流程，3D仿真使用平面波端口，电路仿真可灵活选择Transient task/AC task，并可通过Combine results计算电路激励下的场分布。当电路中的激励波形或参数调整时，无需再次运行3D仿真，仅需运行快速的电路仿真即可，从而大幅提升了优化效率。

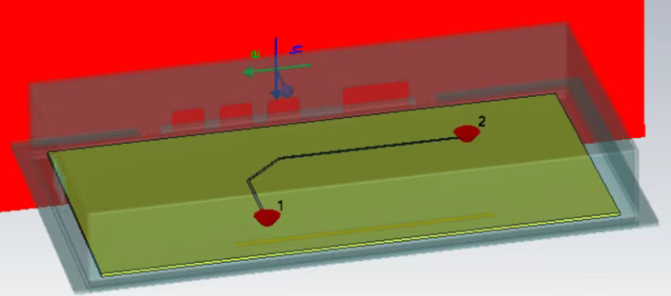

该案例采用CST 2026新方法（平面波端口），具体细节如下：【3D模型】——平面波端口激励

• 创建3D模型，定义相关的离散端口

• 定义平面波端口

• 使用T Solver（FIT）

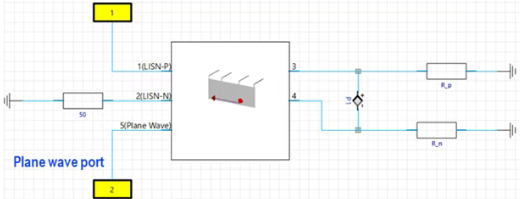

【电路模型】----场路协同仿真

• 创建场路协同仿真的电路模型

• 创建AC/Transient Task

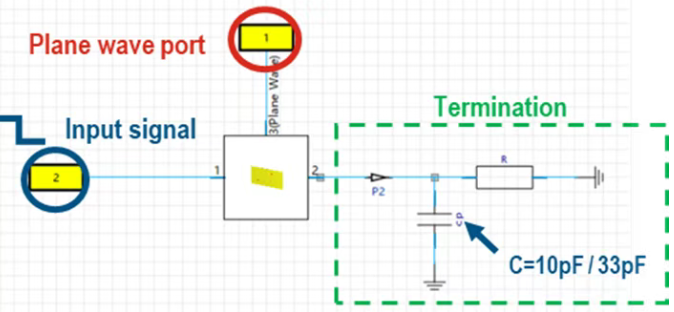

• 为平面波端口添加激励：这里需要做归一化处理，具体方法如下：

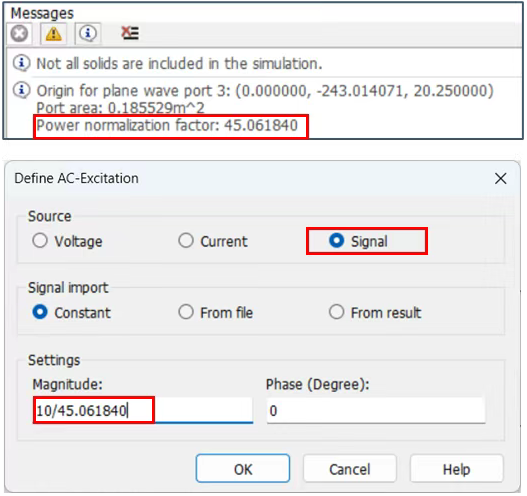

由于平面波端口默认是1W的激励功率，为了转换成目标场强（例如:10V/m），需要对激励信号的功率做一个换算。根据3D--Messages中给出的Power normalization factor（如45.061840），调整Schematic--AC task中的信号源大小（10/45.061840），就可以得到10V/m的场强。

【仿真结果分析】——AC Task

通过AC task仿真，得到感应电压频谱，分析受干扰频点。

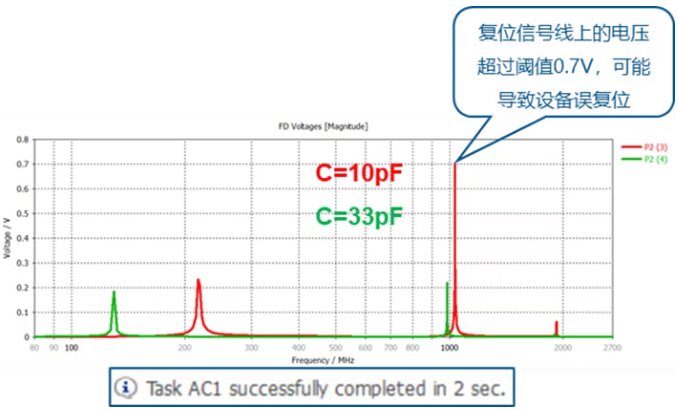

仿真结果显示，在1060MHz复位信号线上的感应电压达到0.7V，这将可能导致设备误复位。

优化复位信号端口滤波电容，从10pF变更为33pF，感应电压下降。

【仿真结果分析】——Transient Task

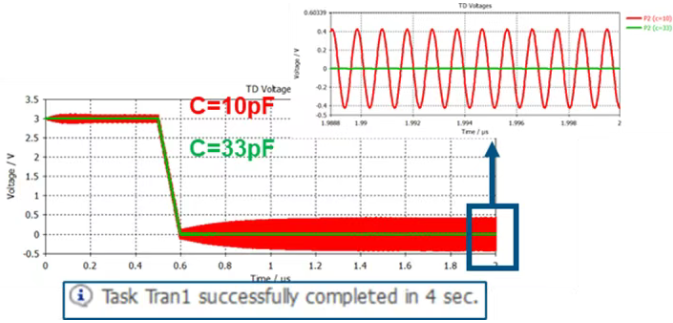

通过Transient Task仿真，对敏感频点单点加扰（1060MHz正弦波），定量分析干扰电压。

优化复位信号端口滤波电容，从10pF变更为33pF，感应电压下降。

【仿真效率对比】

传统方法（平面波叠加）：每次修改元器件→重跑3D仿真 →324s

CST2026新方法(平面波端口)：一次3D仿真后，电路调参 → 仅需2s！
