SOLIDWORKS Composer轮廓样式：脊线、按角色及整体模型样式

在 SOLIDWORKS Composer 中制作技术插图时，选择合适的显示样式对传递技术信息至关重要。在技术插图工作台中启用轮廓显示，能为模型视图添加简洁、清晰的轮廓线。

SOLIDWORKS Composer 提供三种轮廓样式：脊线样式（Crest）、按角色样式（Per Actor）、整体模型样式（Model）。本文将讲解轮廓功能的作用，并对比三种样式的输出效果，帮你为技术文档选择最合适的轮廓样式。

为何要在 SOLIDWORKS Composer 中启用轮廓显示？

轮廓是加粗的外轮廓线，能让零部件更突出，本文所指的轮廓即技术插图工作台中的相关选项。通过采用与模型其他边线不同的线宽，轮廓无需仅依靠着色或颜色，就能清晰呈现模型的形状与边界。

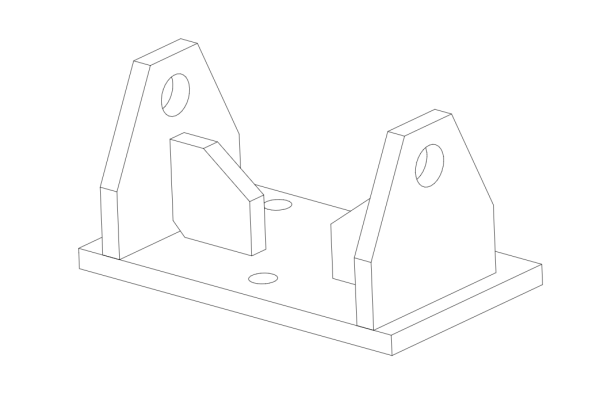

未启用轮廓线的 Composer 基础视图

对于 SOLIDWORKS Composer 生成的各类输出文件（如装配说明书、维修手册、营销可视化素材），启用轮廓能提升图纸的可读性，避免视觉混淆。对比下方与上方的图片，一张启用了轮廓，另一张未启用；可以看到，加粗的零部件轮廓线大幅提升了视觉清晰度。

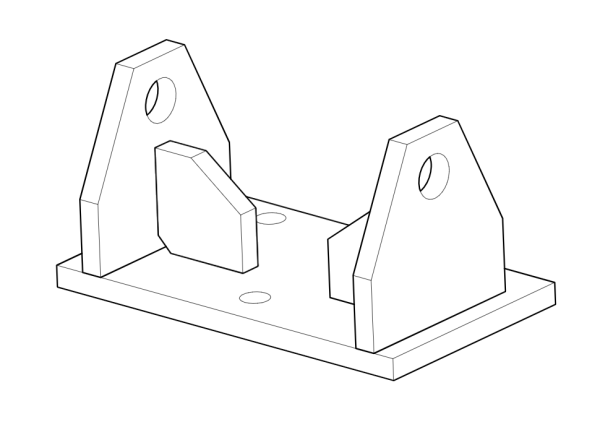

启用轮廓线的 Composer 基础视图

轮廓选项的位置

轮廓选项需在 Composer 生成技术插图输出时设置，且需在技术插图工作台中启用。

启用轮廓选项的步骤：

1、切换至 SOLIDWORKS Composer 功能区的工作台选项卡；

2、启动技术插图工作台；

3、在任务窗格中，勾选显示轮廓（Show Silhouettes）；

4、在 ** 脊线（Crest）、按角色（Per actor）、整体模型（Model）** 中选择所需样式。

在技术插图工作台中启用轮廓选项的操作界面

这些轮廓效果仅会在最终输出文件中显示，需点击技术插图工作台中的 ** 预览（Preview）或另存为（Save As）** 才能生成效果。

脊线、按角色、整体模型三种样式的区别

如上图所示，启用轮廓后，用户需选择具体样式。三种样式效果差异明显，适用场景各不相同。

脊线样式（Crest Style）

脊线样式为模型视图添加最多的轮廓线，会为装配体中的每个零部件绘制轮廓，同时勾勒重要内部边线（如凸棱、陡峭过渡面）。

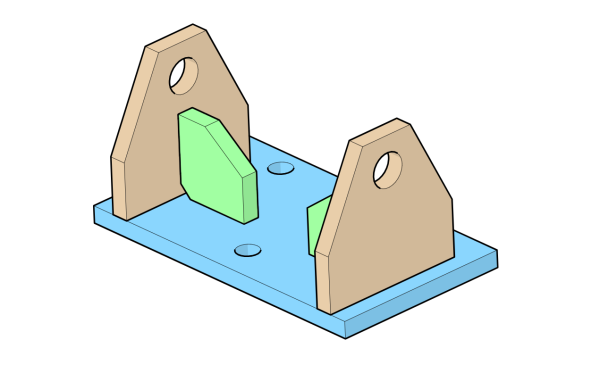

启用脊线样式的模型视图

该样式呈现的细节最丰富，适合需要清晰展示零部件形状与特征的场景。在上图中可以看到，蓝色底板（及棕褐色侧板）上的孔位、每个零部件的轮廓，都通过脊线样式的轮廓线得到了强化突出。

按角色样式（Per actor Style）

按角色样式为每个零部件（SOLIDWORKS Composer 中称为独立角色）绘制简洁的外轮廓，但不高亮显示任何内部细节。

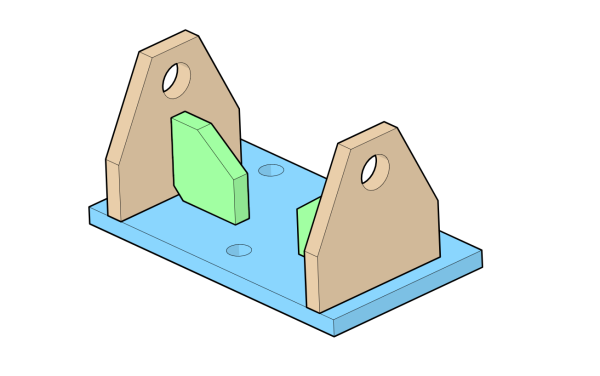

启用按角色样式的模型视图

该样式比脊线样式更简洁，同时能清晰区分零部件间的外轮廓。在上图中可以看到，仅零部件外围有加粗轮廓线，且轮廓线与零件的着色区域完全重合。

整体模型样式（Model Style）

整体模型样式将连续装配的零部件组合视为一个整体，仅绘制整体外轮廓；该样式不勾勒相互接触零部件的接触面，但模型上的通透间隙（如可看到后方空间的通孔）会始终绘制轮廓。

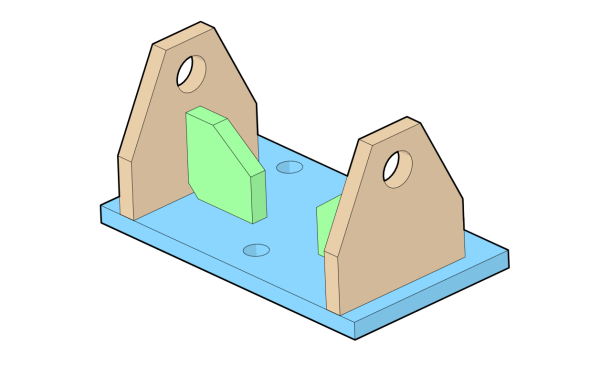

启用整体模型样式的模型视图

整体模型样式呈现的细节最少，但能让装配体呈现统一的整体外观，适合用于表示特定零部件为不可拆分的整体。在上图中可以看到，零部件之间无加粗轮廓线，整体加粗轮廓将多个不同着色区域连接为一体。

SOLIDWORKS Composer 三种轮廓样式直接对比

下图是通过技术插图工作台生成的三种样式爆炸视图对比：脊线样式细节最丰富，按角色样式保留单个零部件的独立轮廓，整体模型样式为装配后的零部件生成统一轮廓。

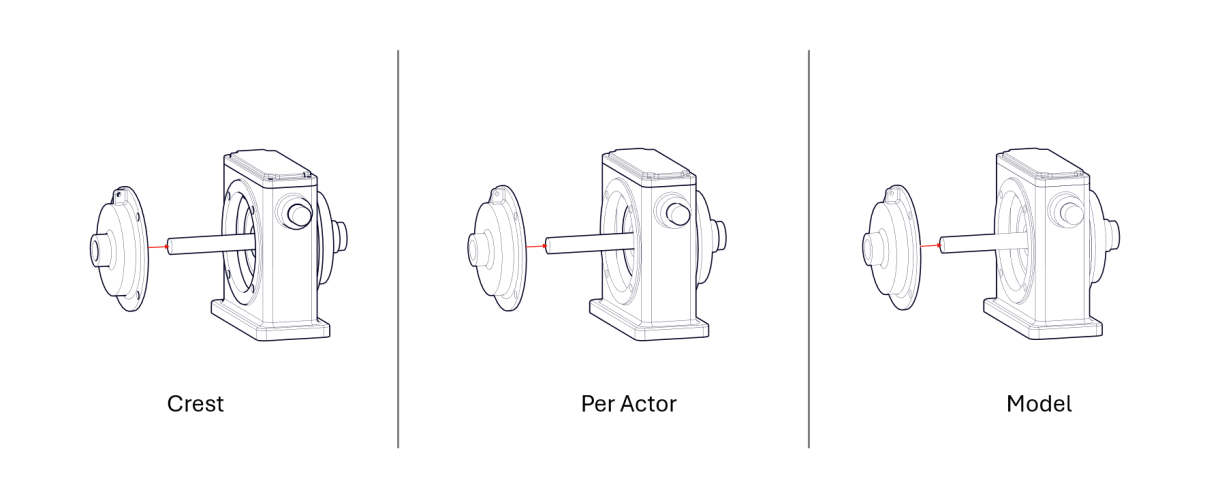

SOLIDWORKS Composer 三种轮廓样式对比

轮廓功能的核心使用要点

SOLIDWORKS Composer 中的轮廓功能不只是视觉装饰，而是让技术内容更清晰、易懂的可视化工具。每种轮廓样式都有独特优势，可满足不同的展示需求。建议在技术插图工作台中，尝试不同的轮廓样式、轮廓线样式、阴影及颜色区域设置，找到最适合你的技术文档的参数组合。
