SOLIDWORKS Composer 动画制作零基础教程

我将向你展示如何使用SOLIDWORKS Composer视图创建一个简单的动画，并将其拖入动画时间线。

这是我们即将一步步制作的动画的预渲染版本。该动画的内容是：将零部件拆解下来以更换电池，然后重新装配这些零部件。接着我们将转到侧面视角，观看这些零部件的爆炸效果。现在，我们从零开始打开文件，完整制作这个动画。

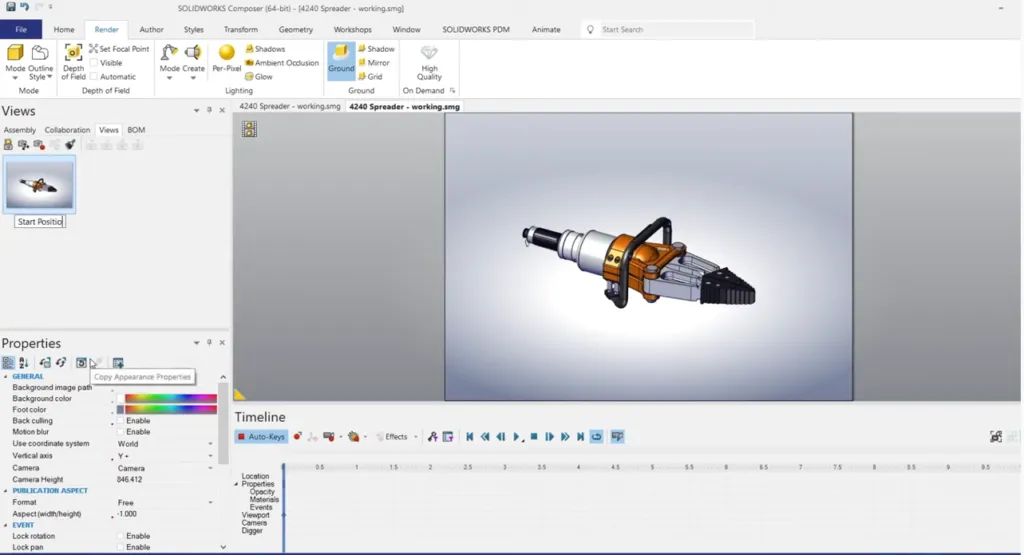

第一步是先规划好动画的各个中间步骤对应的视图。为此，我们需要创建起始位置。起始位置将是一个新视图，让模型以标准等轴测视角放置在屏幕中央。我们将其命名为 “起始位置”。

我们需要展示电池相关零部件被拆卸的过程。我将放大到该区域的特写视角，并捕获这个视图，将其命名为 “电池细节” 作为下一个视图。在下一个视图中，我们将开始拆卸零部件。

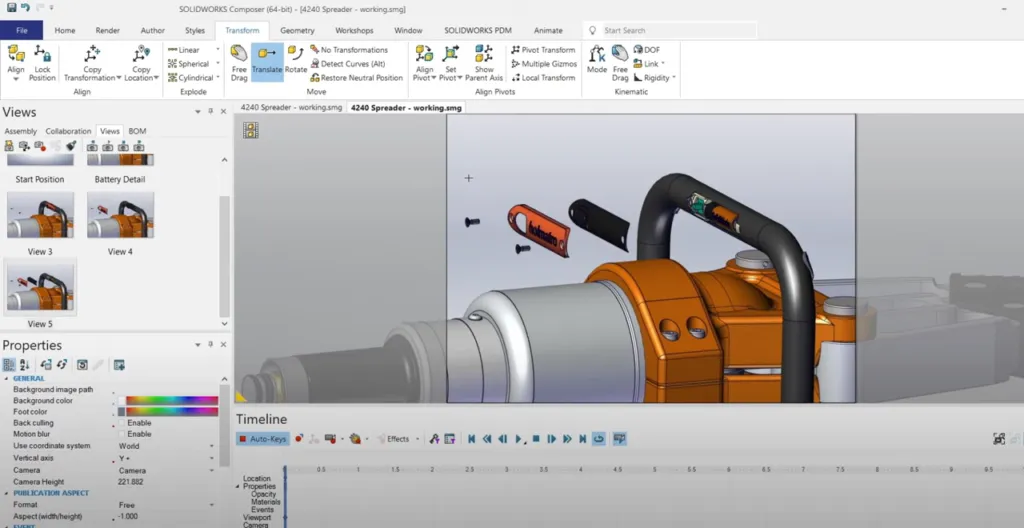

首先，我将按住 Ctrl 键选中这两颗螺钉，然后点击变换 > 平移。这样就可以将螺钉移开。此时，我将捕获一个 “视图”。然后我会拆卸盖板并捕获另一个视图。我将移动最后一个零部件并再捕获一个视图，你可以看到每个视图的缩略图都显示了对应的中间步骤状态。

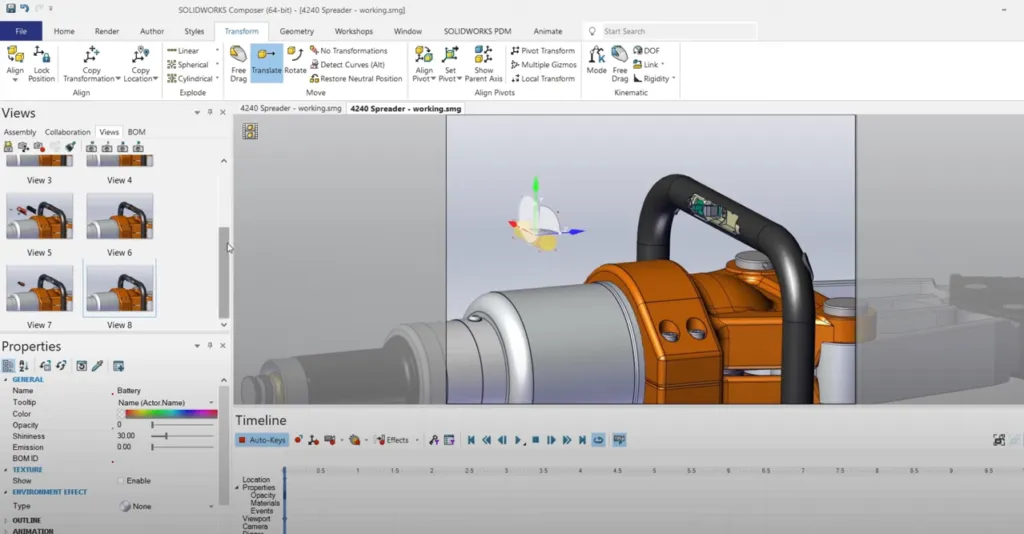

现在我已经将这些零部件移开，可以将它们隐藏。我先复制一个视图，然后在这里按住 Ctrl 键选中需要隐藏的零部件，通过快捷键或直接拖动不透明度滑块将其隐藏。我需要更新这个视图，你可以看到缩略图已经反映出这些零部件在该视图中已被隐藏。

在第 7 个视图，我要将电池移开，捕获该视图后，在第 8 个视图中将电池隐藏。

现在要展示这些零部件的重新装配过程。我不需要重新创建这些视图，只需要将动画反向播放即可。你可以看到电池装入安装位置，然后所有零部件依次装配回去。

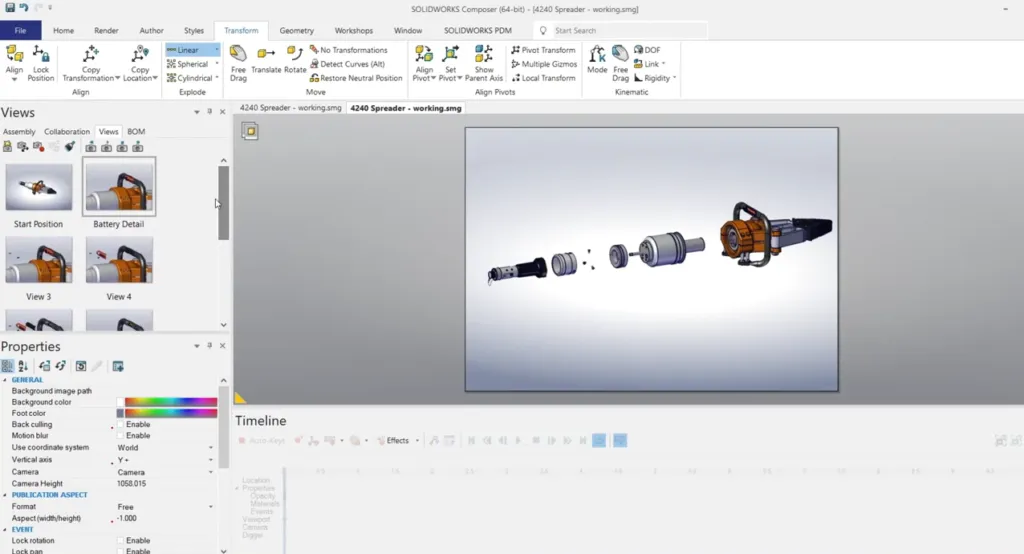

再添加几个视图之后，我们动画的最后一帧将是后部柱塞子装配体的零部件爆炸视图。要实现这个效果，我将使用框选选中特定零部件，将它们从装配体中移开，然后使用线性爆炸让它们均匀分布。我可以在这里调整视口，并使用新视图捕获这个画面，也就是第 10 个视图 —— 爆炸视图。

我们已经准备好了动画所需的全部 10 个视图。现在，可以在动画时间轴中将它们激活，让画面动起来。我将启用时间轴，接下来只需要简单地拖放，将各个视图加入动画帧并设置每个视图的时长。

我将把起始位置视图拖到时间轴 0 秒的位置。然后我需要决定每个视图希望停留多长时间。

接下来的几步是拆卸螺钉、拆卸盖板、拆卸钢件。我希望每个视图在切换到下一个视图之前暂停 1 到 2 秒。

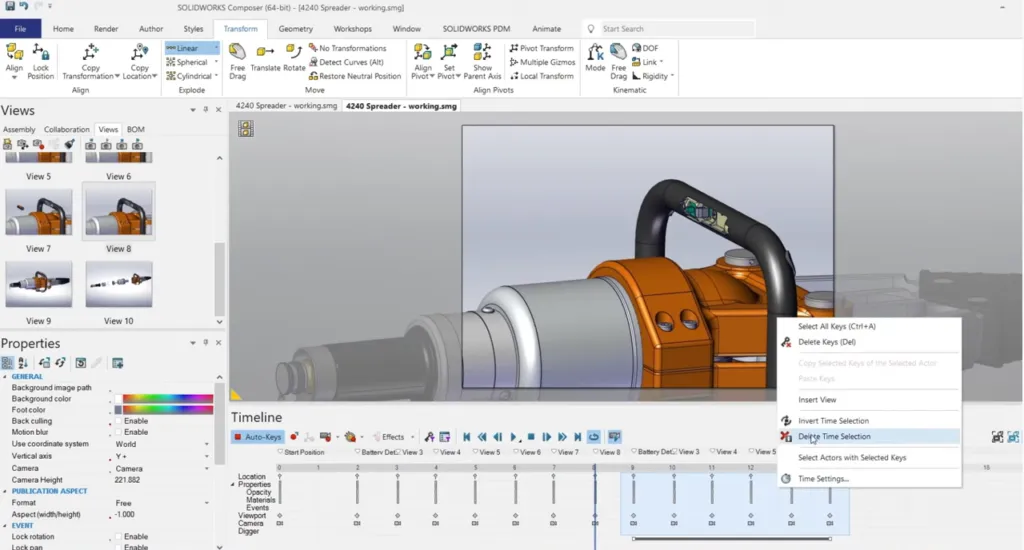

正如我之前所说，我可以重复使用这些视图并反向播放来展示重新装配的过程。不过，为了节省时间，我不必手动反向拖放所有视图。我可以在动画时间轴中使用一个非常方便的操作：将第 2 到第 7 个视图复制一份，然后反转它们的顺序。

我们来预览一下目前的动画效果，你可以看到视图记录了零部件在空间中的位置，以及它们的显示 / 隐藏状态。我们还能看到不透明度在这些帧之间淡入淡出。

现在，对于动画的最后两帧，我希望它们的时长稍长一些，所以我将第 9 个视图的时间轴拉长。

希望本教程对你开始学习在 SOLIDWORKS Composer 中制作动画有所帮助。这种入门制作方法的一大优点是，你还可以将这些视图重复用于其他导出用途。你可以将任意视图导出为高分辨率图片、技术图解，用于创建交互式零件清单，或者在 SOLIDWORKS Composer Player 的交互式文件中使用。
