DELMIAWorks工厂建模全攻略，你的数字化工厂从一张表开始

“系统上线了，但数据跑不顺，流程总卡壳。”

很多企业在实施ERP/MES系统时，最容易忽视的问题就是——工厂建模没做好。就像盖房子不打地基，后面所有需求都是推倒重来。

DELMIAWorks的工厂建模，不是简单地在系统里填几个字段。它是一套通过EPlant（企业实体）、制造单元、工作中心、制造类型、车间日历等核心元素，将你的实体工厂完整映射到数字世界的结构化过程。

今天，我们就来拆解工厂建模的完整设置步骤，并通过一个实际案例，帮助你建立一套清晰的数字化工厂骨架。

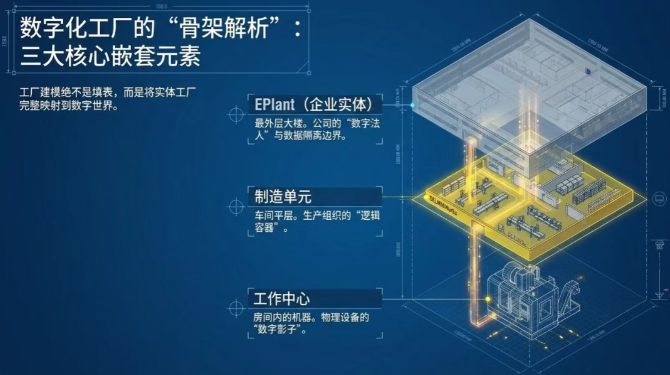

一、工厂建模的三大核心元素

在DELMIAWorks中，工厂建模主要围绕以下三大元素展开：

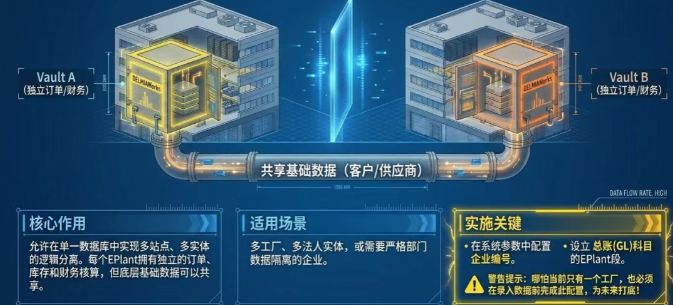

1. EPlant（企业实体）——公司的“数字法人”

EPlant允许一个公司在单一数据库中实现多站点数据的逻辑分离。每个EPlant拥有自己独立的订单、库存、会计科目和权限，但客户、供应商等基础数据可以共享。

适用场景：拥有多个工厂、多个法人实体或需要严格数据隔离的企业。

关键配置：在系统参数的企业标签页中，设置企业编号以及GL科目的EPlant段。

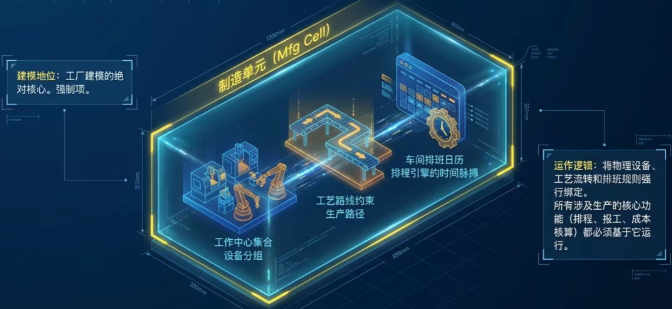

2. 制造单元——生产组织的“逻辑容器”

制造单元是工厂建模中最核心的环节。它将工作中心、工艺路线、车间日历和排程规则逻辑地组合在一起。

为什么它是强制项：系统中几乎所有涉及生产的功能（排程、报工、成本核算）都需要基于制造单元运行。

关键配置：创建工作中心、设定工作中心所属的制造单元、设置制造单元的排班日历。

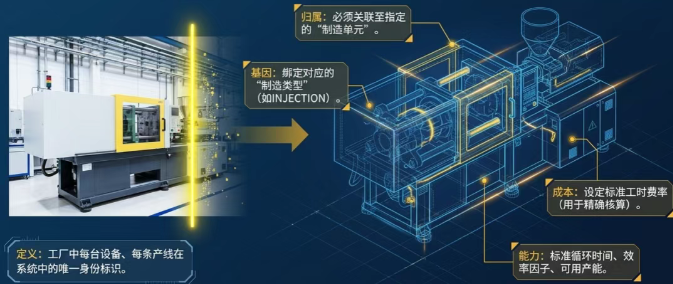

3. 工作中心——物理设备的“数字影子”

工作中心是工厂中每台设备、每条产线的数字映射。它记录了设备的能力、效率、成本费率等关键参数。

关键配置：在系统中为每台设备创建一个工作中心记录，关联到对应的制造单元和制造类型。

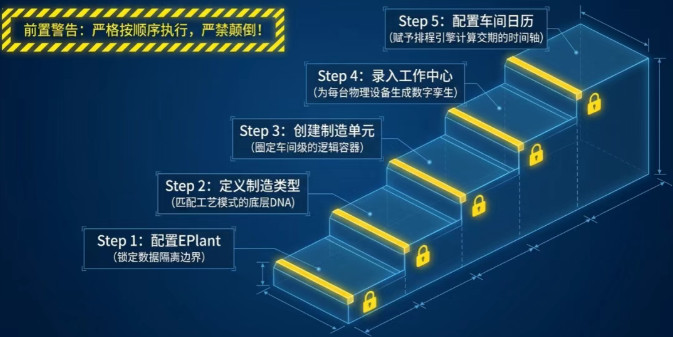

二、工厂建模的实施步骤

在DELMIAWorks中建立工厂模型，建议严格按照以下顺序进行：

第1步：配置EPlant（如需要）

在系统参数中设置企业编号和对应的GL科目段。

创建EPlant记录，分配独立的EPlant ID。

注意：此步骤必须在开始录入任何数据之前完成。

第2步：定义制造类型

制造类型定义了企业所用的工艺模式和对应的管理规则：

系统预置了常见类型：ASSY（装配）、INJECTION（注塑）、EXTRUSION（挤出） 等。

用户也可以根据需要自定义制造类型，并配置其特有的BOM栏位、工艺路线字段和报工规则。

作用：制造类型决定了BOM需要维护哪些字段（如材料配比、模具信息），以及报工时系统会校验哪些数据。

第3步：创建制造单元

在“制造单元”表单中，为每个独立的产线或车间创建一个制造单元。

重要：每个工作中心只能属于一个制造单元，但一个制造单元可以包含多个工作中心。

关联设置：制造单元创建后，系统会要求你定义该单元的工作日历（车间日历）。你可以为每个单元设置独立的班次和假期排程。

第4步：创建工作中心

在“工作中心”表单中，录入每台物理设备的数字记录。

关键字段：

制造单元：将工作中心关联到对应的制造单元。

制造类型：选择与该设备生产类型匹配的制造类型（如注塑机选“INJECTION”）。

工时费率：填入该设备的标准工时成本率，用于成本核算。

产能参数：设定标准循环时间、效率因子、可用产能。

第5步：配置车间日历

在“车间日历”模块中，为每个制造单元设置工作时间和班次。

支持设置常规班次（如白班/夜班）、休息日、公共假期。

作用：有限排程引擎会根据日历计算工单的精确交期。

三、实际案例：一家注塑厂的工厂建模

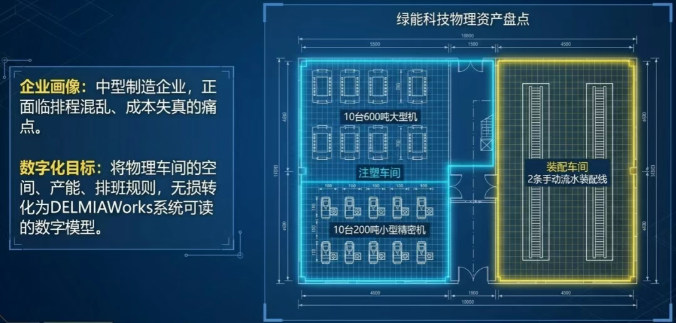

企业背景：

某中型注塑厂“绿能科技”拥有两个车间：一是注塑车间（包含20台注塑机），二是装配车间（包含两条手动装配线）。企业希望使用DELMIAWorks管理这些设备的排程、报工和成本。

目标：

在系统中建立一套完整的工厂模型，确保每台设备的位置、产能、归属和排程规则都清晰无误。

建模步骤：

第一步：配置公司级别（EPlant）

尽管只有一个实体工厂，系统建议创建一个EPlant记录。

在系统参数中创建EPlant “绿能工厂”，EPlant编号设为 001。

将GL会计科目段添加一个两位数的EPlant段，设定科目段为“00”。

第二步：定义制造类型

注塑机使用系统预置的 INJECTION（注塑） 类型。系统自动为该类型设定了“周期时间短、需要模具、废品率高”的计算规则。

装配线使用系统预置的 ASSY（装配） 类型。该类型允许分步骤记录各工序的工时。

第三步：创建制造单元

注塑单元A：管理10台600吨以上的大型注塑机。

注塑单元B：管理10台小型精密注塑机。

装配单元C：管理两条手动装配线。

设置日历：为注塑单元A设置“三班倒”日历；为注塑单元B设置“两班倒”日历；为装配单元C设置“白班”日历。

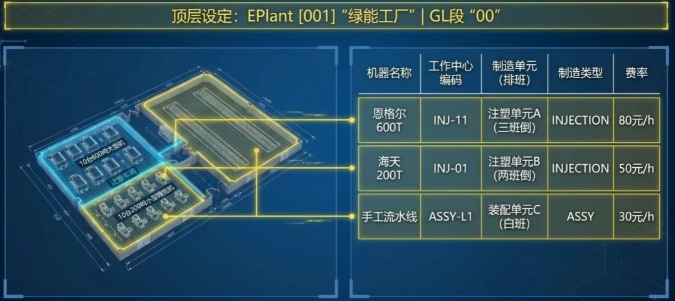

第四步：创建具体的工作中心

现在，需要将每台物理设备录入系统：

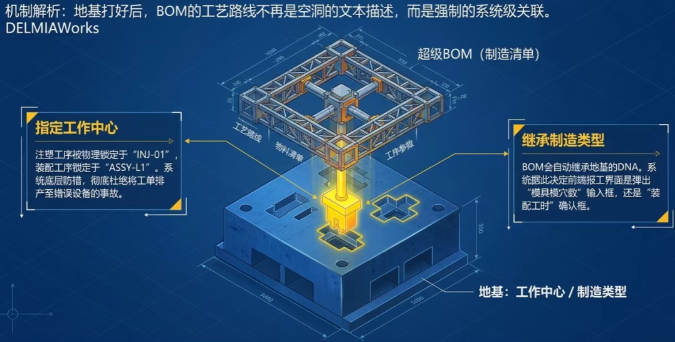

第五步：在后续BOM和工艺路线中继续完善

工厂建模的初步骨架建立后，并不代表结束。DELMIAWorks在之后的BOM维护模块中，会让你进一步细化：

指定工作中心：在BOM的工艺路线工序中，选择执行该工序的工作中心。例如，注塑工序必须选择“INJ-01”工作中心，而装配工序必须选择“ASSY-L1”工作中心。

关联制造类型：在BOM维护中，必须为物料选择“制造类型”（如：ASSY1）。这决定了系统采用哪种BOM字段、成本计算规则和报工策略。

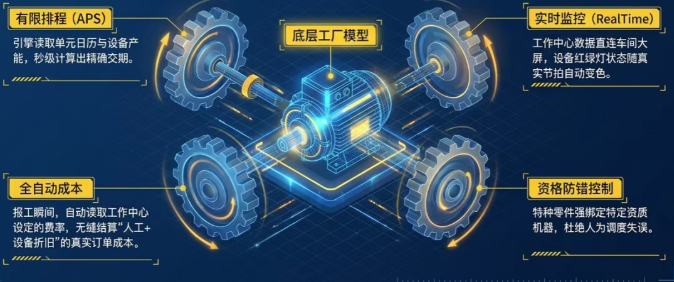

四、建模后的便利：从排程到成本的全自动

模型建立好后，系统会自动接管以下工作：

有限排程：在排程模块中，系统会根据制造单元的日历自动计算工单的交货日期。

实时监控：在RealTime监控屏上，通过工作中心的实时数据，可以看到哪台设备正在生产。设备的颜色会根据运行状态自动变化。

成本核算：报工时，系统会读取工作中心的工时费率，自动计算该工单的“人工+设备”成本。

资格控制：在BOM工艺路线的工序中，可以指定只有特定的工作中心有能力生产该零件。这避免了将工单排到不合适的设备上。

五、常见误区与最佳实践

误区一：认为不准备多工厂，就不需要EPlant。

即使只有一个工厂，建立EPlant也能为未来的公司分拆、收购做好准备。同时，EPlant的强制数据隔离功能，能有效防止跨部门的数据混用。

最佳实践：始终在所有记录上配置EPlant字段，哪怕只有一个。这比未来要重构数据库字段要省力得多。

误区二：在未完成工厂建模前，就开始录入客户和BOM。

工厂建模的核心实体（制造单元和工作中心）是所有后续业务流程（排程、成本核算、库存交易）的基础。如果先录入了BOM，后面才发现缺少制造单元，修改成本会非常高。

最佳实践：严格按照“EPlant → 制造单元 → 工作中心 → 排班 → BOM”的顺序进行配置。

误区三：所有工作中心使用同一个制造类型。

不同类型的设备，其成本计算和报工规则差异很大。注塑机的成本主要来自设备折旧和模具寿命，而装配线的成本主要来自人工工时。混用制造类型会导致成本核算失准。

最佳实践：为注塑机选用“INJECTION”类型，为装配线选用“ASSY”类型。

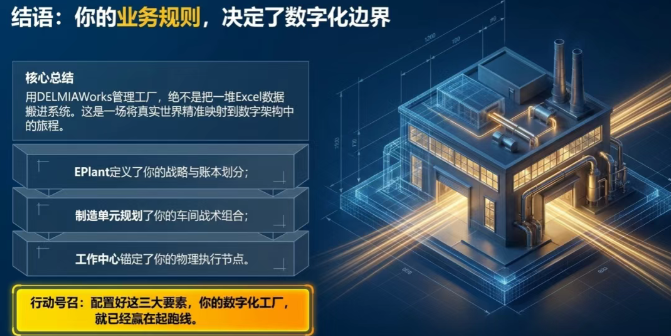

结语：

用DELMIAWorks管理工厂，不是把一堆Excel数据填进去，而是要把你真实世界的工厂流程完整地架构在系统里。工厂建模是这场数字化旅程的奠基石，它定义了你的业务规则、决定了你的管理边界。

让你的EPlant代表公司的战略划分，制造单元代表车间的战术组合，工作中心代表生产的具体执行节点，配置好这三个要素，你的数字化工厂就已经成功了一半。
