一台标准PLC就能用！DELMIAWorks Modbus监控，让老旧设备也能联网

在制造企业的车间里，设备型号五花八门，通讯协议也是千差万别。很多企业虽然上了ERP和MES系统，但最核心的生产数据——设备周期、工艺参数——却依然无法自动采集。

原因很简单：车间里大量设备是老旧型号，不支持OPC UA等高级工业协议。那么，有没有一种“通用语言”，能让几乎所有品牌的PLC和控制器都开口说话？

答案是 Modbus。DELMIAWorks通过内置的 Modbus Master设备驱动，让系统可以直接与支持Modbus协议的PLC、温控器、传感器进行通讯，实现生产监控和工艺参数采集。

一、Modbus监控能做什么？

DELMIAWorks的Modbus设备驱动一旦配置完成，可以实现以下两大类型的监控：

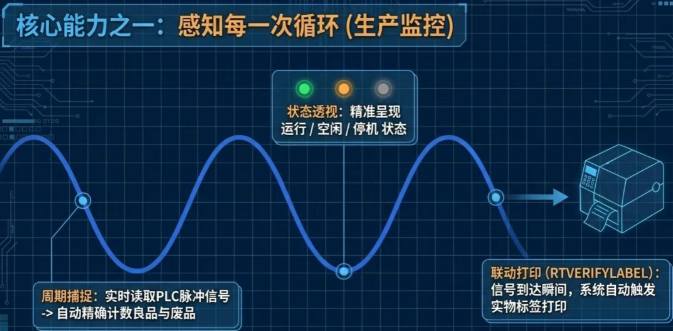

1. 生产监控

实时读取PLC中记录的设备周期信号，自动计数良品和废品。

当设备完成一个生产循环时，系统立刻感知并更新产量，无需额外加装硬件传感器。

精准显示工作中心的 运行/空闲/停机 状态。

支持 RTVERIFYLABEL 动作，当信号到达时自动触发标签打印。

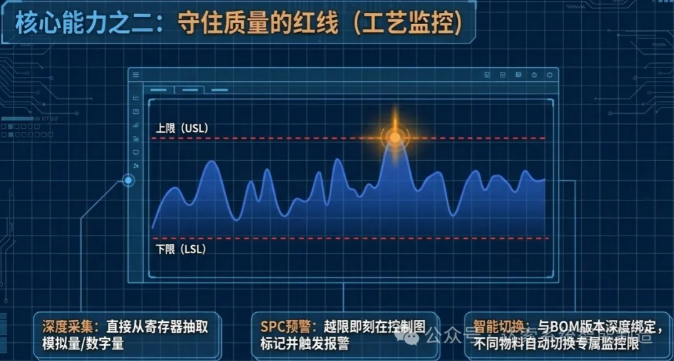

2. 工艺监控

从Modbus寄存器中读取温度、压力、速度、位置等模拟量或数字量信号。

采集到的数据可以实时显示在 RTCharts 的曲线图上。

系统支持设置 上限/下限，当参数超出设定范围时，系统自动在SPC控制图上标记异常点或直接触发报警。

与BOM版本关联后，可以针对不同物料自动切换工艺参数的监控限。

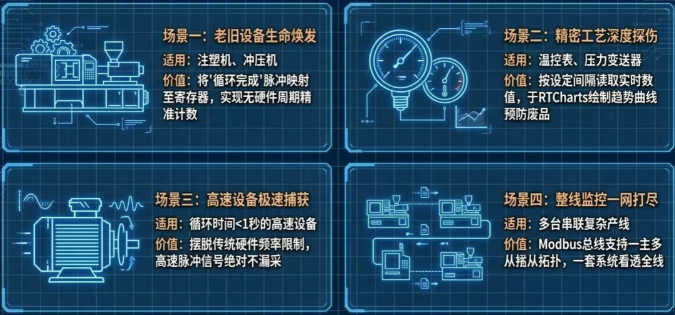

二、应用场景：哪些设备最适合用Modbus监控？

场景一：注塑机、压铸机、冲压机的周期计数

大多数注塑机和冲压机的PLC都内置了Modbus通讯功能。你只需要在PLC程序中，将“循环完成”的脉冲信号映射到一个特定的Modbus寄存器中，DELMIAWorks就可以通过读取该寄存器的值变化来精确计数。

场景二：温度/压力等工艺参数的实时采集

如果设备配有支持Modbus通讯的温控表、压力变送器，你可以将这些仪表直接挂到Modbus总线上。系统按设定的间隔从仪表的指定寄存器中读取实时数值，并在RTCharts上绘制趋势曲线。

场景三：多台设备串联的产线监控

Modbus总线支持一主多从的拓扑结构。一台Modbus Master设备可以同时与多台Modbus Slave设备通讯，用一套系统监控整条产线上的所有设备。

场景四：循环时间小于1秒的高速设备监控

与标准的有线MIU相比，Modbus方式不受“最小1秒周期”的限制，支持更高速的脉冲计数和工艺数据采集。

三、操作步骤：八步完成Modbus监控部署

第1步：准备硬件与网络环境

确认PLC支持Modbus：检查PLC型号，确认其支持Modbus RTU（串口）或Modbus TCP（以太网）。

准备通讯线缆：串口设备准备RS232/RS485线缆；以太网设备将PLC与运行RTPM服务的电脑连接到同一局域网。

设置防火墙例外：在RTPM服务器上，为Modbus设备的通讯端口设置防火墙例外规则（标准Modbus TCP端口是502）。

第2步：配置Modbus Master设备

打开浏览器，访问RTPM Setup应用（URL通常是 http://<服务器>/RTPMSetup）。

选择你要配置的工作中心。

点击 Create Device，在设备协议下拉列表中选择 Modbus Master。

填写连接信息：

地址：输入Modbus设备的IP地址或串口号。

唯一总线ID：输入该设备在Modbus总线上的唯一标识。

从站编号：如果要关联Modbus Slave从站，在此输入关联从站的ID号。

第3步：添加Modbus Slave从站设备

如果你通过Modbus Master设备连接多个从站设备：

继续创建 Modbus Slave 设备。

为每个Slave设备配置关联的Master设备和Slave编号。

回到Master设备页面，将Slave编号填入“Slave Number”字段，建立连接。

第4步：创建能力标签

这是将物理寄存器映射为业务监控变量的核心步骤。

选择设备，点击 Add Capability。

填写关键字段：

第5步：测试连接与校验数据

在设备详情页找到 测试连接（Test Connection） 按钮。

点击后，系统将尝试与设备建立连接。成功会显示“Connection Successful”。

如果失败，请检查IP地址、防火墙设置及PLC的Modbus服务是否启用。

连接成功后，点击某个能力标签旁的 “查看值” 按钮，确认系统能实时读取到数值。

第6步：关联BOM与工艺参数

如果监控的目的是为了跟踪特定工艺参数，需要将能力标签与具体的BOM版本关联。

进入 Process Monitoring MFG # Setup 模块。

搜索并选择你要配置的制造号。

选中工艺能力标签，设置该BOM专用的上下限值。

保存配置。

第7步：启动RTPM服务

确保RealTime Process Monitoring Service已在服务器上运行（使用Tray程序，勿用Console）。

登录 RTCharts 网页应用，选择对应的工作中心，查看实时数据曲线是否正常跳动。

第8步：验证自动打印配置

如果配置了 RTVERIFYLABEL 动作，启动 RT Labels Monitor 应用，确认BOM物料已勾选“Auto Print RealTime Labels”。当Modbus信号到来时，观察指定的打印机是否自动输出标签。

四、常见问题与调试建议

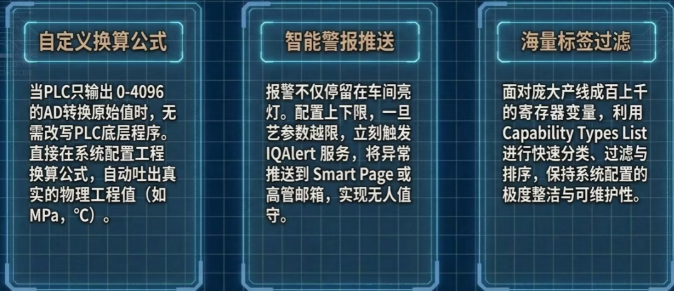

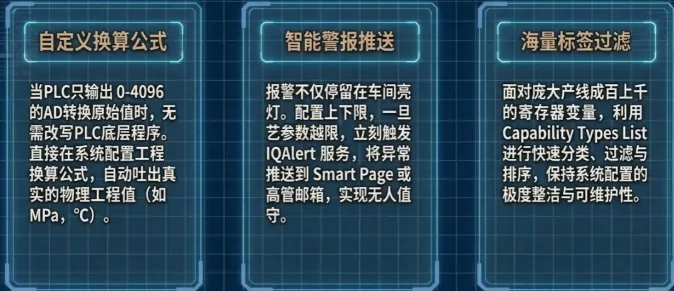

五、进阶技巧

利用能力类型的排序与过滤：在 Capability Types List 中对能力类型进行排序和分类，提高配置效率。

使用自定义换算公式：当PLC寄存器存储的是AD转换原始值时，在 Custom Unit of Measure 模块设置换算公式，自动转换为工程值。

启用RTCharts报警：配置能力标签的上下限值，将工艺参数的预警直接推送到Smart Page或邮箱。

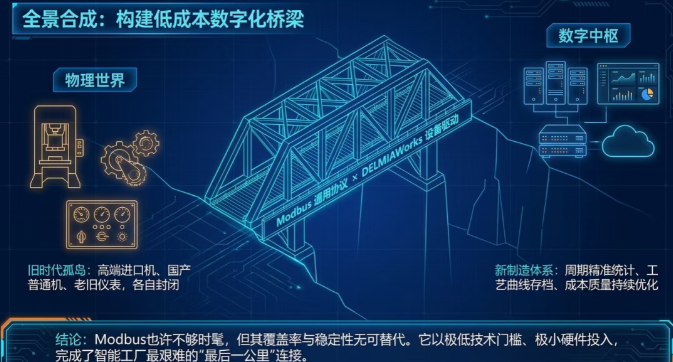

结语：

Modbus协议或许不像OPC UA那样“时髦”，但它在工业现场的覆盖率和稳定性无可替代。DELMIAWorks通过无缝支持Modbus Master和Slave设备协议，为企业提供了一条技术门槛低、硬件投入少、部署速度快的数据采集路径。

无论你面对的是进口的高端注塑机，还是国产的普通压铸机，只要它能“说”Modbus，DELMIAWorks就能听懂。从简单的设备周期计数，到复杂的多通道工艺曲线监控，Modbus为你搭起了一座连接车间设备与管理系统的低成本数字化桥梁。
