SOLIDWORKS工程视图完整指南：标准视图、派生视图各类用法实操讲解

工程视图是创建实用、信息完备的工程图必不可少的要素。软件提供多种标准视图与派生视图，可以向读图人员传递即便是最复杂的细节，方便其理解零部件模型。

什么是 SOLIDWORKS 工程视图

SOLIDWORKS 工程视图可以从不同角度查看模型。完成尺寸、文本与注释标注后，视图即可在图纸上承载该模型的全部信息。

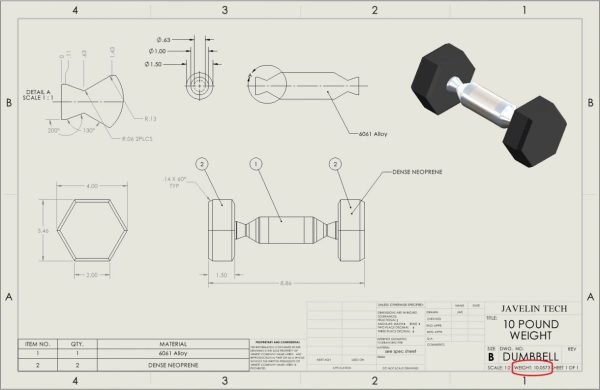

示例：包含多个视图的 SOLIDWORKS 工程图

SOLIDWORKS 工程视图分为标准视图、派生视图以及空白视图三类。插入视图的操作：在命令管理器的【工程图】选项卡中选择【模型视图】，选中要插入的零件或装配体文件，再选取需要生成的视图。

创建标准工程视图

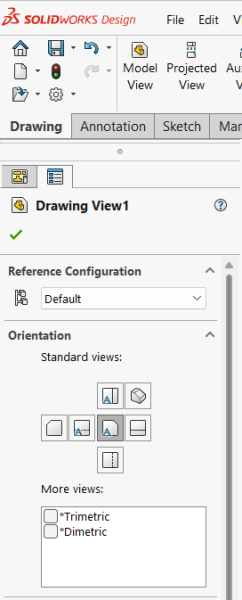

创建视图时，还可以修改比例、尺寸类型、螺纹显示样式与显示样式。如果文件包含多个配置，可在【参考配置】区域切换目标配置。

标准视图

标准视图包含常用工程视图、各类模型视图，以及依据模型自动生成的相对视图。

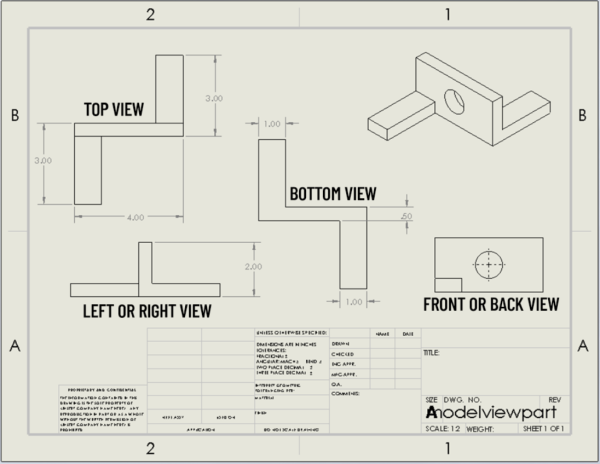

【插入】→【工程视图】下的标准三视图命令，会自动插入三个正交投影视图。视图方向由零件决定，方向固定。

标准三视图工具

主、俯、侧视图相对于前视图的对齐关系固定；但俯视图可以竖直移动，侧视图可以水平移动。

模型视图示例：

1. 正交视图：包含前视、上视、右视、后视、下视、左视。可在标准视图面板中逐个选取插入。在【注解】选项卡使用【智能尺寸】，向视图添加尺寸或注释，用于建模参考。

带有标准正交视图的零件

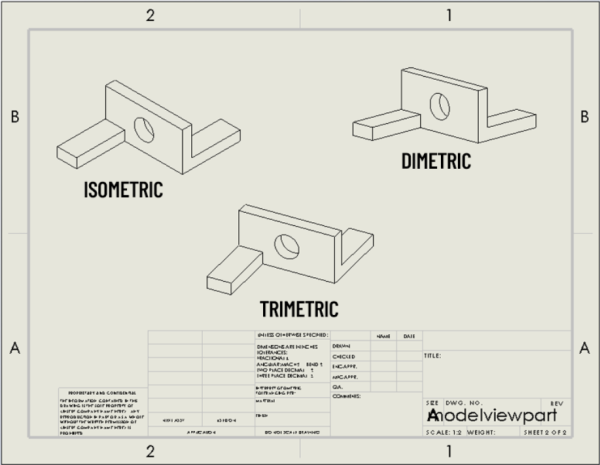

2. 三维视图：包含等轴测视图、三测图、二测图。等轴测视图和正交视图放在同一面板；三测图与二测图在【更多视图】中选取。三者区别在于坐标轴之间的夹角各不相同。

SOLIDWORKS 可用的三维视图

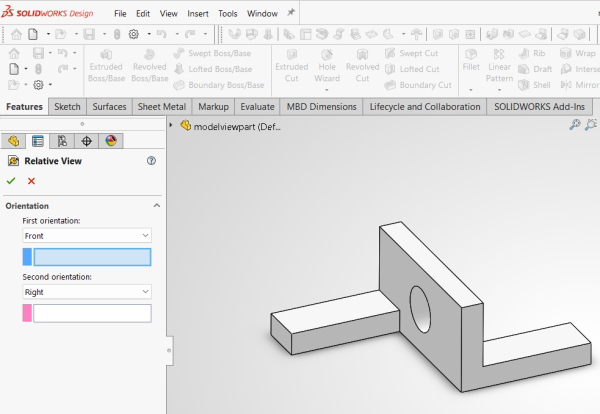

相对视图：由两个正交平面 / 面以及它们的朝向来定义。该命令位于命令管理器【工程图】选项卡。点击命令后会跳转至模型窗口，用来选定视图朝向。

选取相对视图的朝向

【相对视图】工具非常适合依据模型面或基准面创建自定义工程视图，获取非常规视角。

派生视图

派生视图基于父视图生成，用于展示被遮挡或者不易观察的重要细节。

以下命令均属于派生视图：

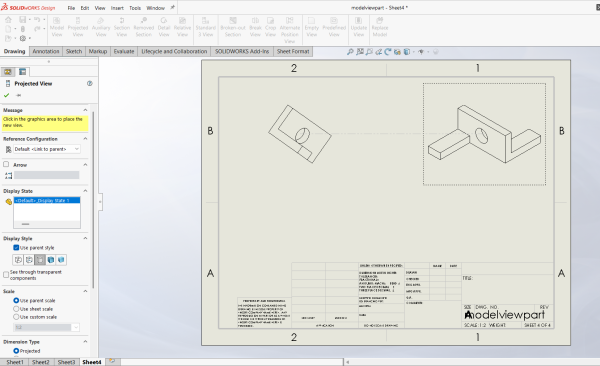

1. 投影视图：从父视图生成折叠展开样式的投影视图。操作：在命令管理器选中该命令，点击父视图，拖动生成的视图，单击放置。

从等轴测父视图生成的投影视图

2. 辅助视图：生成垂直于所选视图参考边的展开视图。操作：选中模型视图的一条边线，点击【辅助视图】，拖动视图并单击放置。

SOLIDWORKS 中的辅助视图

3. 剖视图：使用剖切线剖切零件，并投射出剖切截面视图。操作：命令管理器选中该命令，指定剖切线穿过位置，拖动放置视图。

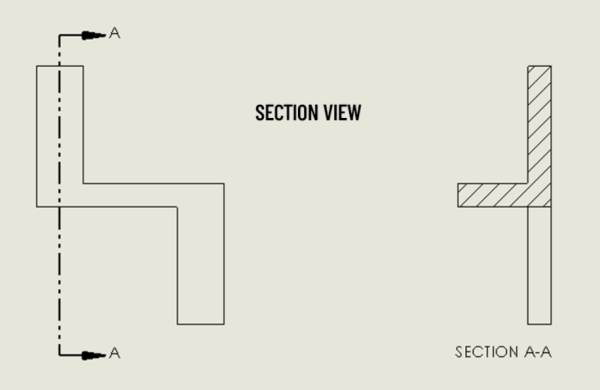

剖视图示例

4. 局部放大视图：框选并放大模型局部，清晰展示尺寸。操作：命令管理器点击【局部放大视图】，点击需要放大的区域，调整圆形边界大小，放置视图。

模型边线的局部放大视图

5. 裁剪视图：剔除模型其余部分，仅保留选定区域。操作：在工程视图上绘制封闭草图，圈出需要保留的部分，草图处于选中状态时点击【裁剪视图】。

完成后的裁剪视图

6. 断裂视图：缩短长且截面均匀的零部件，使其可以放置在图纸中，同时保持模型原始尺寸数值不变。操作：点击【断裂视图】，设定断裂线位置，输入断裂间隙。两条断裂线之间的模型按照断裂间隙显示，原有中间部分被隐藏。

断裂视图示例

7. 断开的剖视图：剖切现有视图的局部，展示孔、内腔等内部结构。操作：命令管理器选择该命令，绘制需要剖切的封闭轮廓，定义剖切深度。

使用该视图后后方的孔变为可见

8. 交替位置视图：在同一个工程视图内显示模型不同配置状态。例如夹爪闭合状态与夹爪张开状态。

可以对每一类 SOLIDWORKS 模型视图进行修改，实现定制化或标准化效果，可调整项包括剖面线、线条方向、模型显示范围等。

SOLIDWORKS 工程图培训

如果你希望更加熟练地使用 SOLIDWORKS 工程图，建议参加官方正式培训课程。课程覆盖物料明细表、焊件切割清单、各类数据表格、装配布局、装配性能等高级主题，同时复习基础内容，培训时长为三天或五天。

智诚科技ICT线上课程提供指导、案例和实操示例，帮助你掌握工程图技能。
