SOLIDWORKS 如何创建非标准工程视图

日期:2026-08-24 发布者: Griffin 浏览次数:

当标准视图无法满足需求时,可以使用非标准工程视图。SOLIDWORKS 能够便捷创建辅助视图或者当前视图,从而正确展示隐藏特征或者角度特殊的特征。## 何时使用

当标准视图无法满足需求时,可以使用非标准工程视图。SOLIDWORKS 能够便捷创建辅助视图或者当前视图,从而正确展示隐藏特征或者角度特殊的特征。


什么时候使用非标准工程视图

标准工程视图包含前视、后视、左视、右视、上视、下视、等轴测视图、三测图、二测图。如果仅使用这些典型视图来生成底板的工程图,会出现信息缺失,或者需要增加额外视图,导致图纸复杂度升高。

SOLIDWORKS 中的一份标准工程图

SOLIDWORKS 中的一份标准工程图


所有标准工程视图均无法垂直于图中红色倾斜面,因此很难对这些倾斜面正确标注尺寸。想要正确展示该红色斜面,需要创建辅助视图,或者重新定向模型生成新视图。


如何创建辅助视图

辅助视图可以生成垂直于所选视图中参考边线的展开视图。

创建辅助视图步骤:

在命令管理器的【工程图】选项卡中,选择【辅助视图】命令。

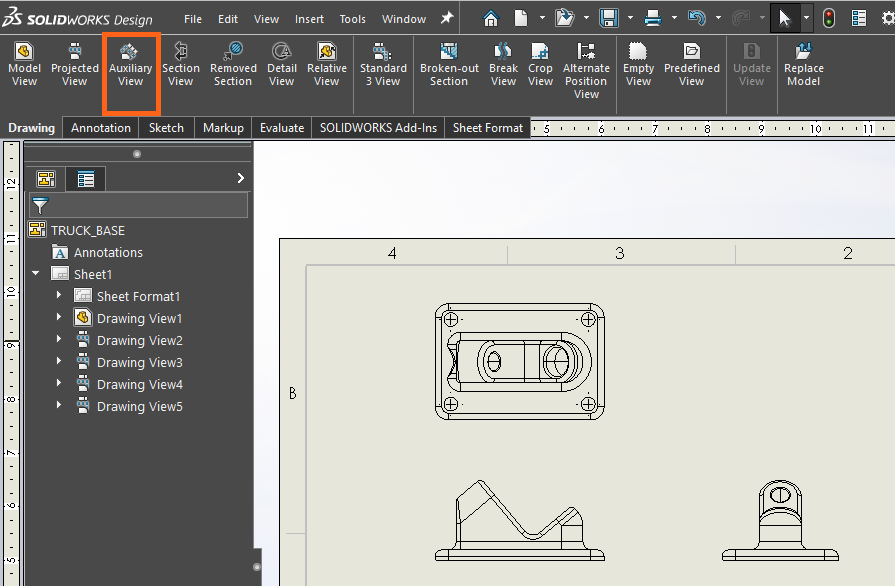

辅助视图命令按钮位置

辅助视图命令按钮位置


选择作为视图参照的边线。该边线可以是零件边线、轮廓边线、轴线,或是工程图上绘制的草图线段。

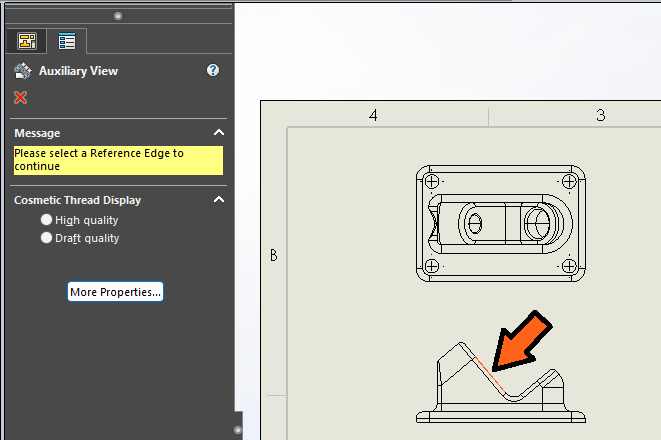

选择参考边线

选择参考边线


软件将自动生成垂直于所选边线的视图。

新创建完成的辅助视图

新创建完成的辅助视图


辅助视图生成后的摆放方位可能不符合预期,需要手动移动调整位置。辅助视图虽然支持各类参考边线,但**不能从局部放大图来创建辅助视图**。


使用视图调色板创建当前视图

如果你更习惯在三维模型环境而非二维工程图环境操作,可以使用视图调色板内的【当前视图】选项。

利用 SOLIDWORKS 零件生成新工程视图操作步骤:

1. 重新定向 SOLIDWORKS 模型,使需要标注尺寸的面处于正视于屏幕的状态。

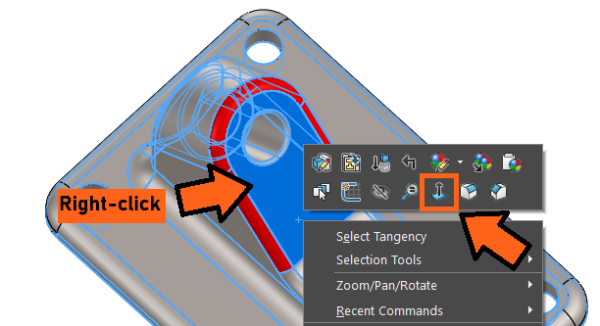

使用 “正视于” 命令重定向 SOLIDWORKS 模型

使用 “正视于” 命令重定向 SOLIDWORKS 模型

2. 当该面在三维界面正视屏幕之后,切换回工程图文档。

3. 在任务窗格打开【视图调色板】。

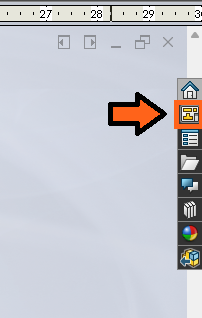

视图调色板图标

视图调色板图标


4. 如果同时打开了多个零部件,在下拉菜单选择目标模型。

5. 在视图调色板左下角选中【当前视图】。

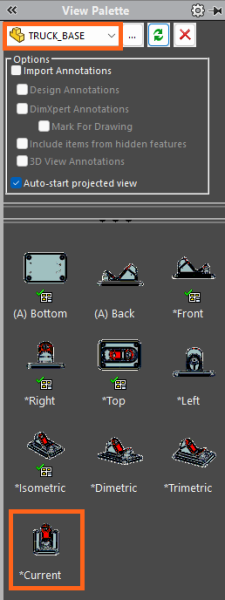

在视图调色板选中当前视图

在视图调色板选中当前视图


6. 将该视图拖拽放置到工程图图纸中。

工程图中新生成的当前视图

工程图中新生成的当前视图


点击视图调色板后如果窗格内看不到任何工程视图,点击顶部绿色圆形刷新箭头进行刷新。该方式不依赖其他工程视图的投影关系,可以适配各类模型。


进一步学习 SOLIDWORKS 工程图

熟练掌握 SOLIDWORKS 工程图,能够打通下游沟通与制造应用环节。如果无法在二维图纸中正确表达模型,就很难传递关键尺寸与注释信息。
