熟练掌握DraftSight 工具选项板

工具选项板简介

工具选项板是 DraftSight 2024 用户界面中选项板板块的一项新功能，可用于快速调用各类工具、命令、属性及资源。本教程将详细说明工具选项板的创建与修改方法。

访问工具选项板

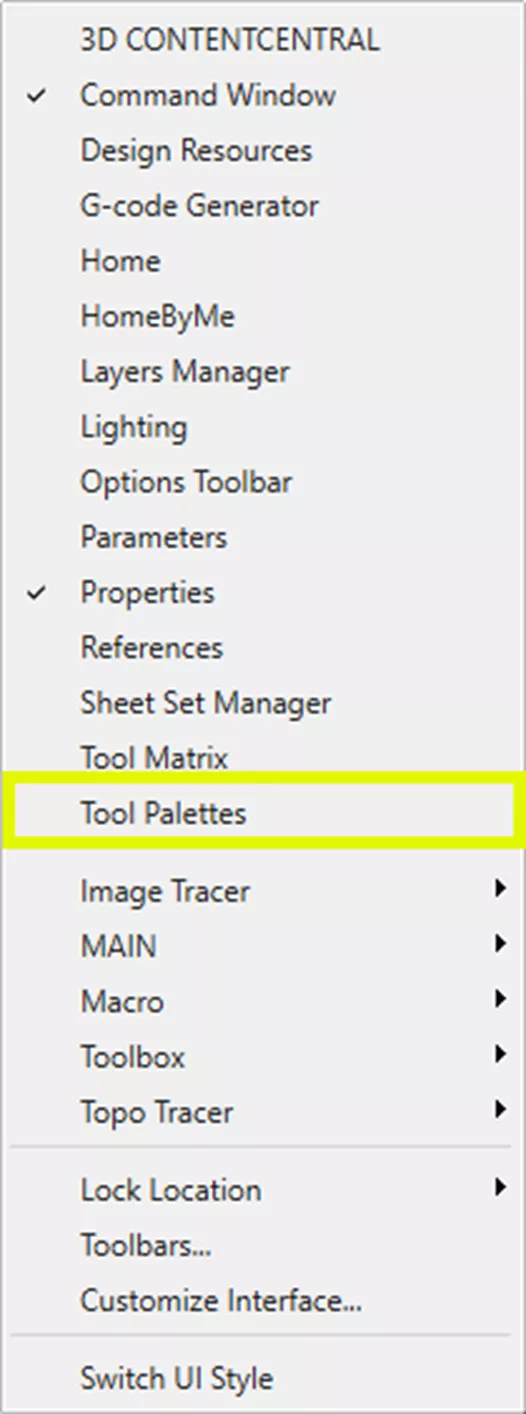

在命令功能区的空白区域单击鼠标右键，选择工具选项板，即可调出该面板。

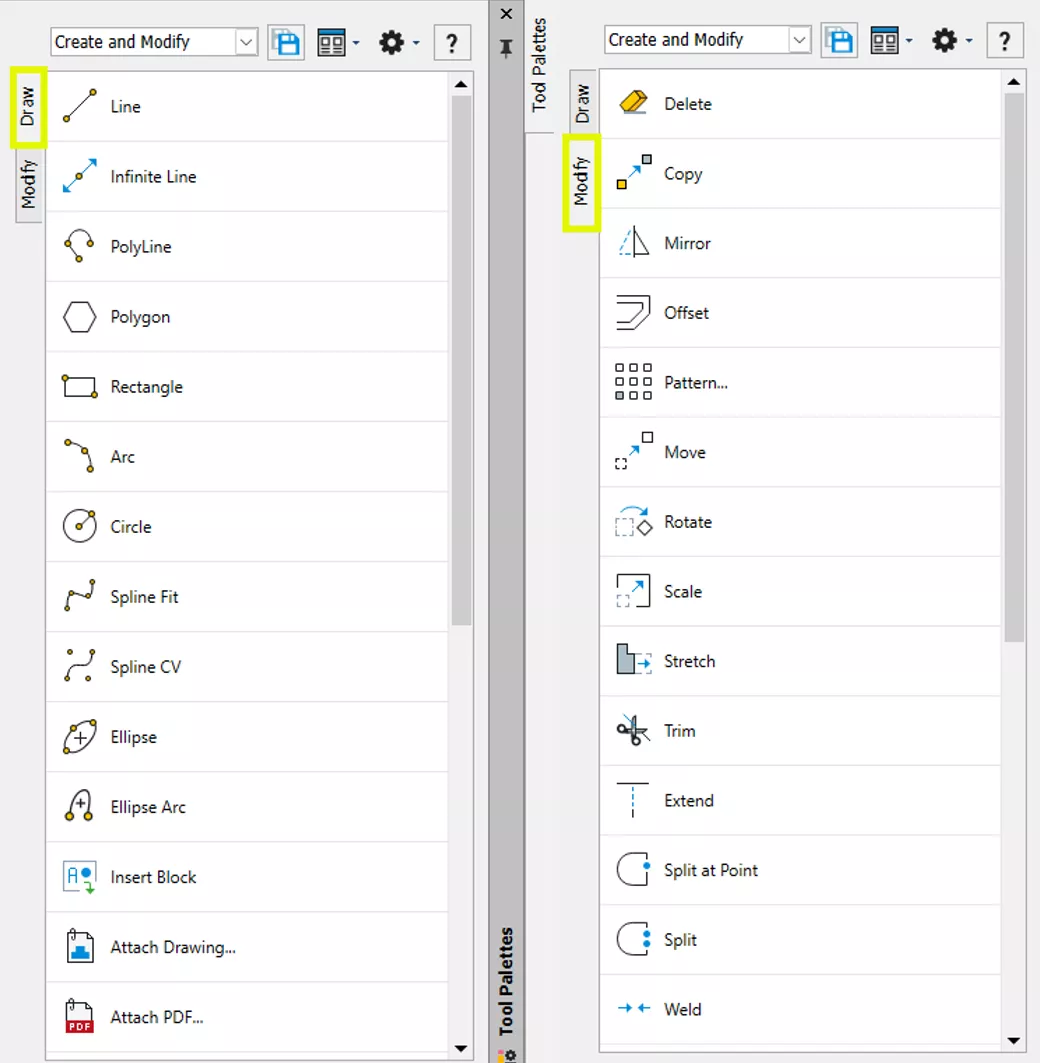

工具选项板会显示在绘图区右侧边缘。DraftSight 2024 默认提供一个名为创建与修改的选项板组，其中包含绘图和修改两个工具选项板，这两个选项板内置了用于创建绘图实体、编辑现有图形对象的各类工具与命令。

使用这些工具时，只需单击任意图标或命令行，即可直接执行对应命令。

创建选项板组

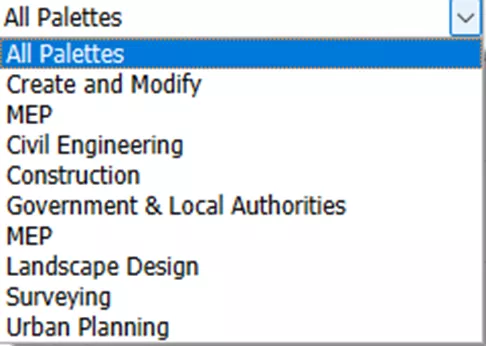

DraftSight为便于对工具选项板进行分类管理，建议将其归入不同选项板组，可通过选项板顶部的下拉列表快速切换各组。

新建选项板组步骤

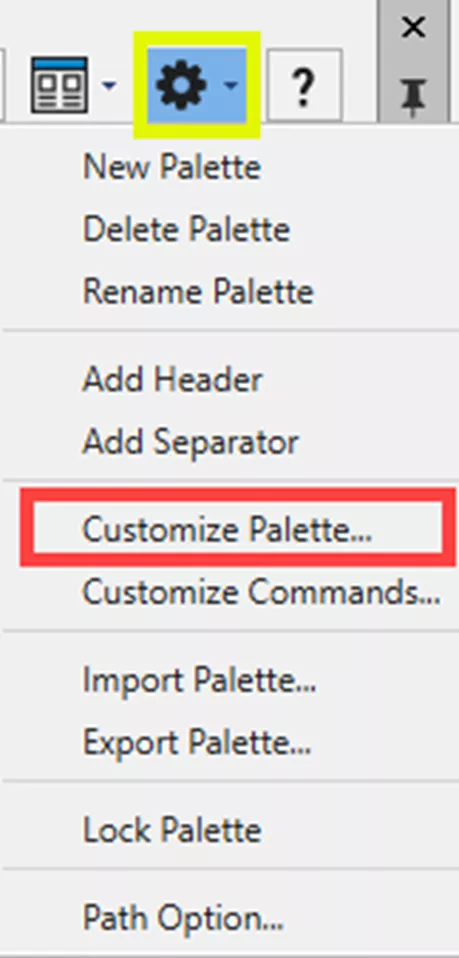

单击选项板顶部的设置按钮，选择自定义选项板。

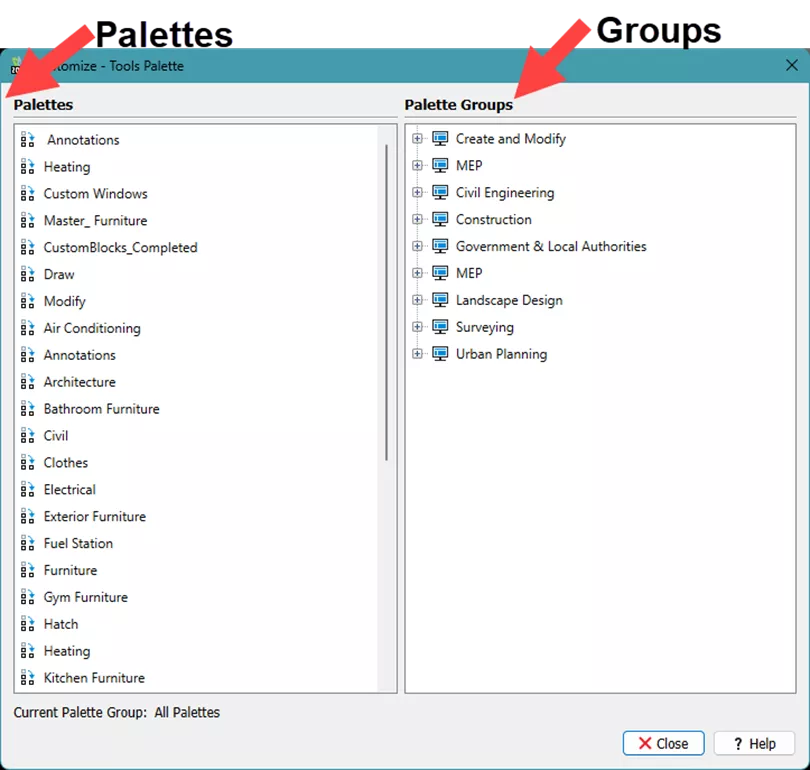

弹出的自定义对话框中，左侧显示所有现有选项板，右侧显示选项板组结构及各组包含的选项板。

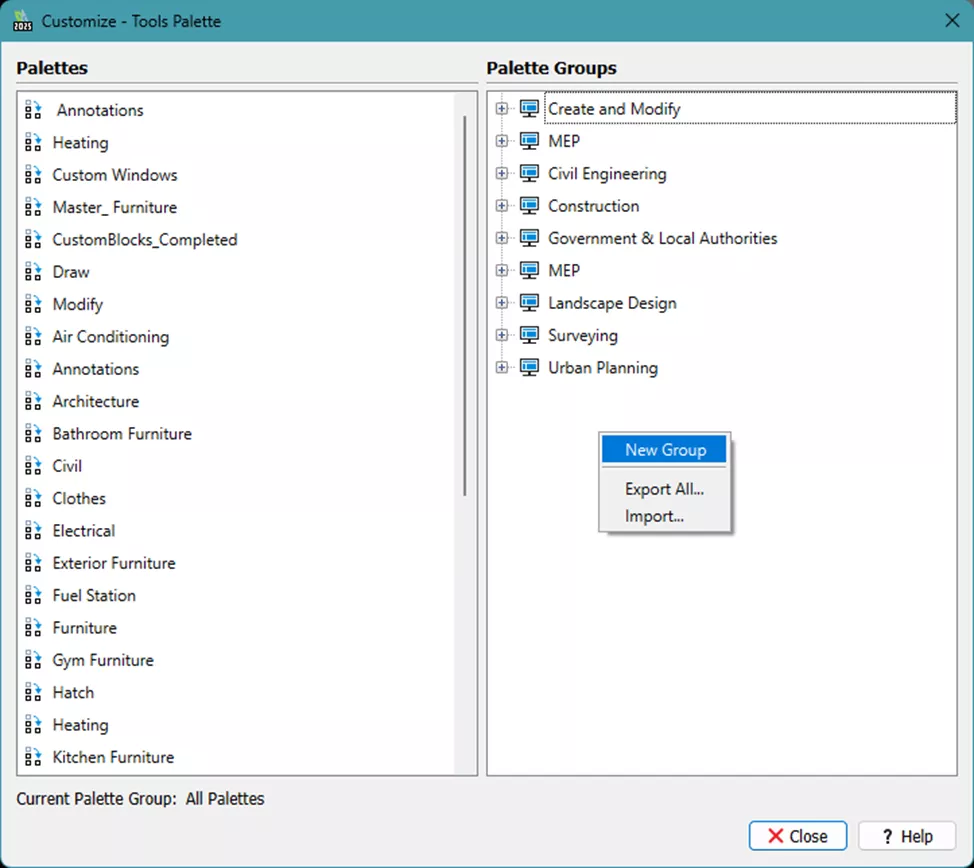

在对话框右侧空白区域单击鼠标右键，选择新建组。

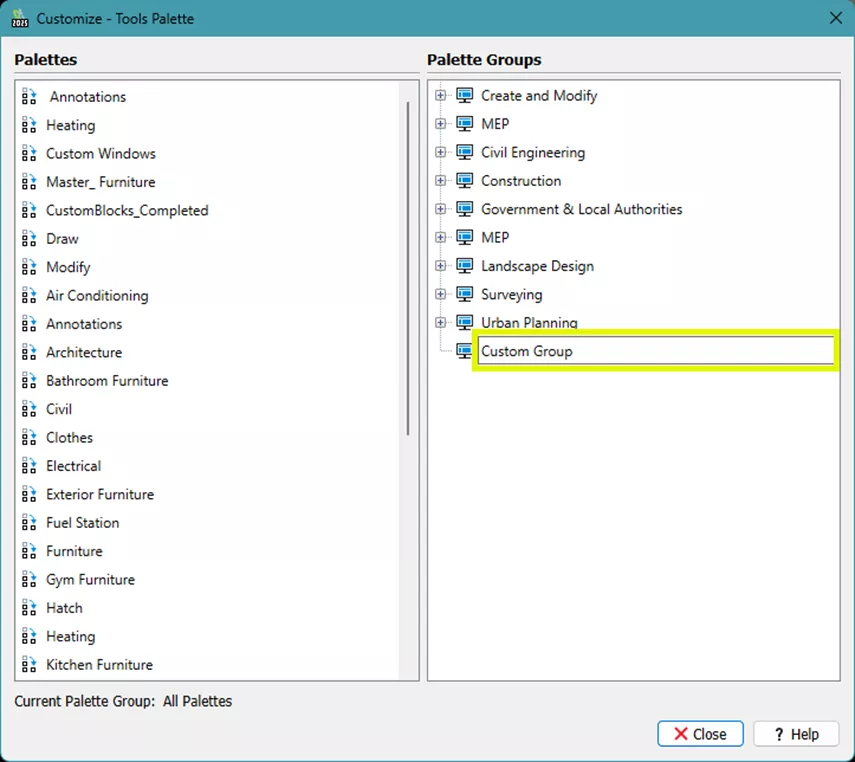

在空白输入框中输入自定义组名称（如自定义组）。

单击关闭退出对话框，完成创建。

创建工具选项板

DraftSight 工具选项板是常用工具、命令、属性及资源的集合面板。以下演示创建空白工具选项板的两种方法：

方法一

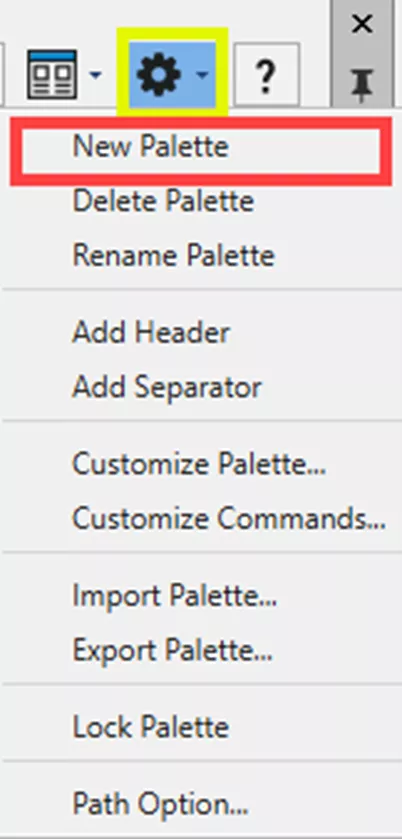

展开工具选项板面板，单击选项图标。

选择新建选项板。

方法二

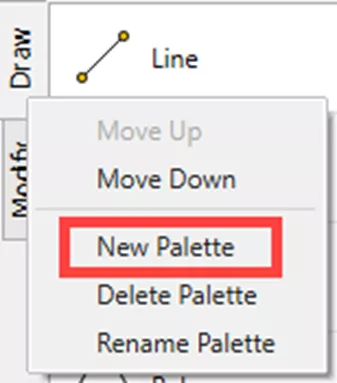

在任意选项板标签上单击鼠标右键，选择新建选项板。

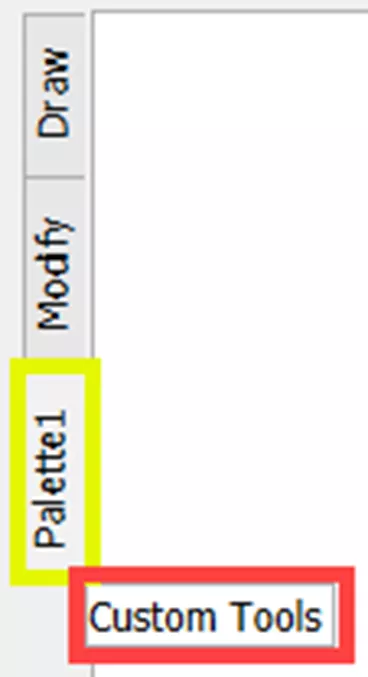

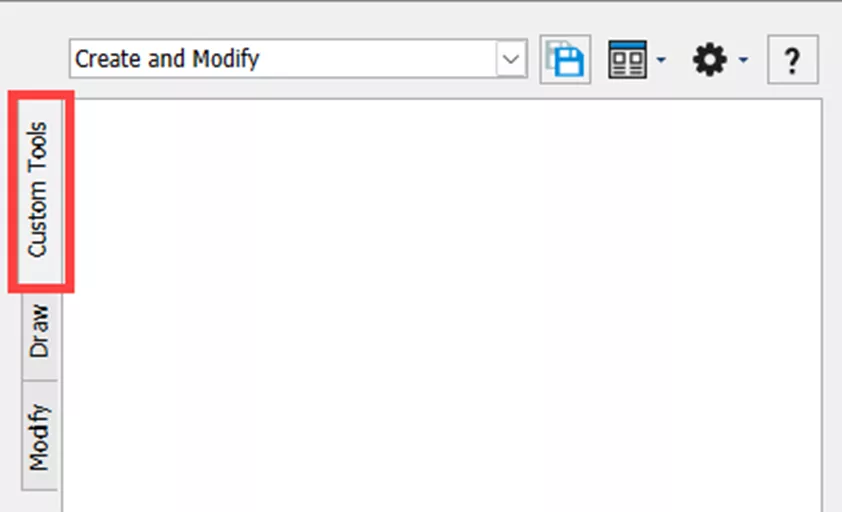

新建的选项板标签默认名称为选项板 1，输入自定义名称（如自定义工具），并可将该自定义工具选项板拖动到面板顶部。

向工具选项板添加工具

添加工具前，先规划好所需工具清单。本示例将在一个标题下添加尺寸标注类工具（智能标注、线性标注、平行标注、直径标注、半径标注、角度标注、坐标标注），在另一个标题下添加注释类工具（简易注释、注释、拼写检查），并对选项板进行格式排版。

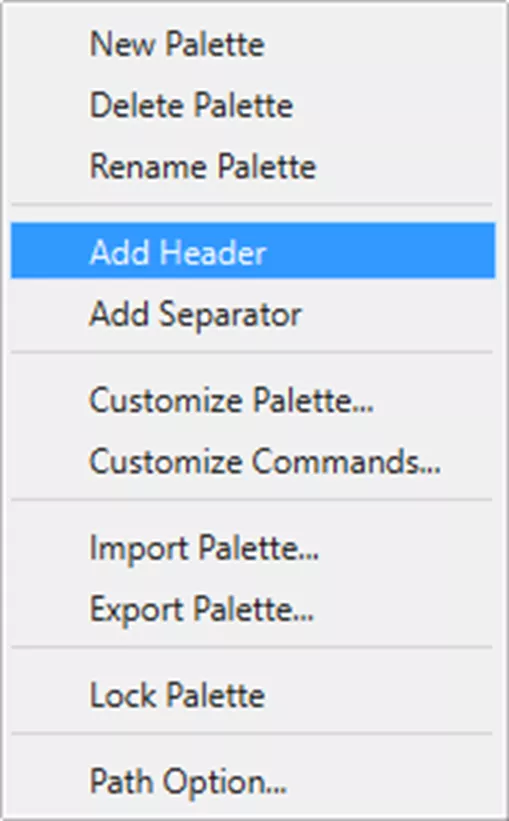

步骤 1：添加标题与分隔条

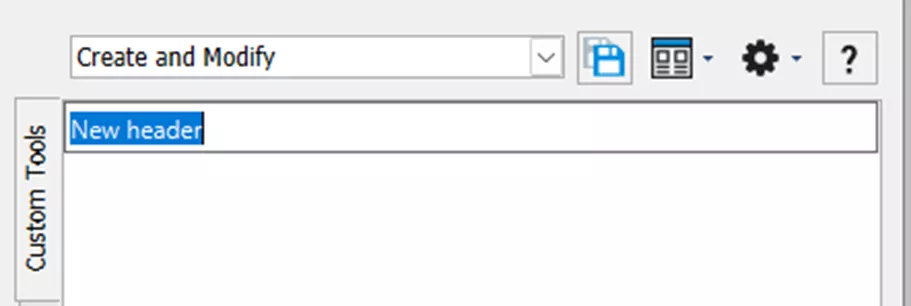

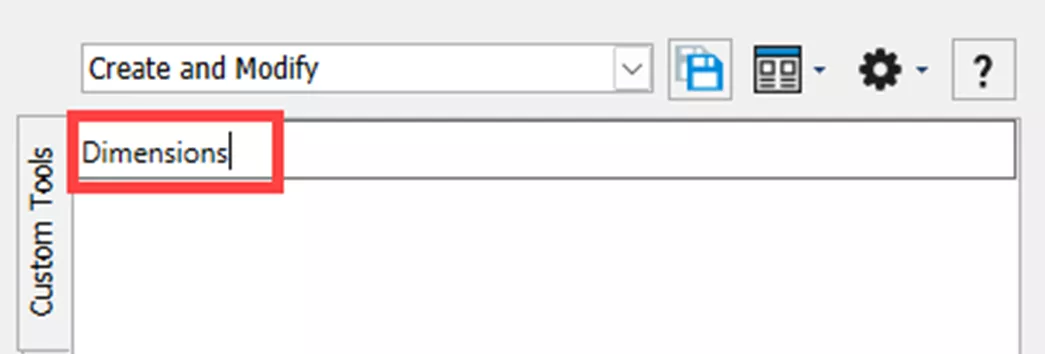

在空白选项板中单击鼠标右键，选择添加标题，新建标题默认名为新标题，修改为尺寸标注。

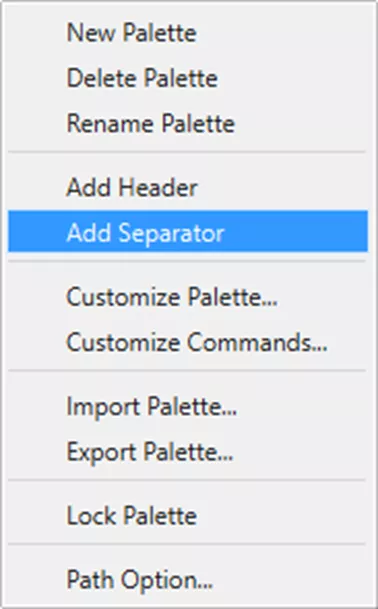

在新建标题下方单击鼠标右键，选择添加分隔条。

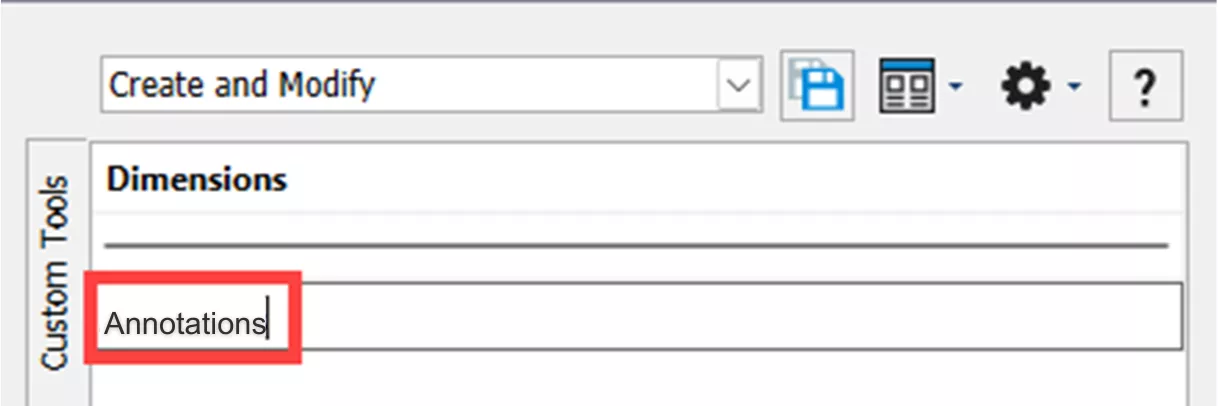

重复上述添加标题操作，新建标题并命名为注释。

步骤 2：添加命令工具

添加工具的两种操作方式：

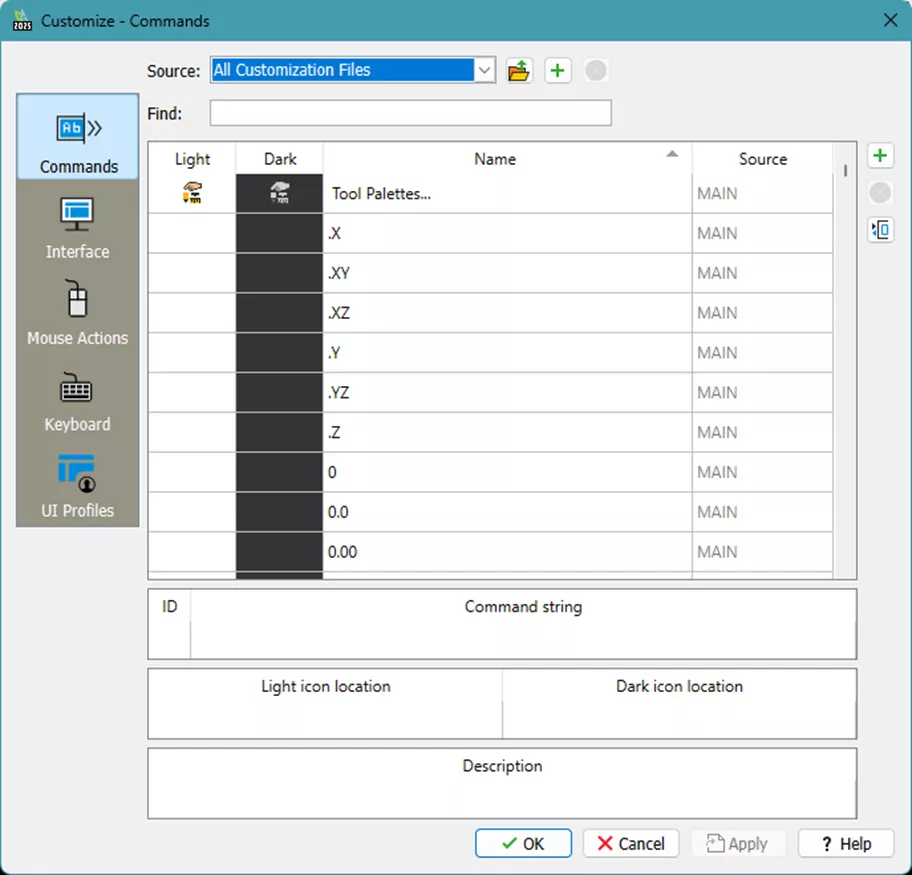

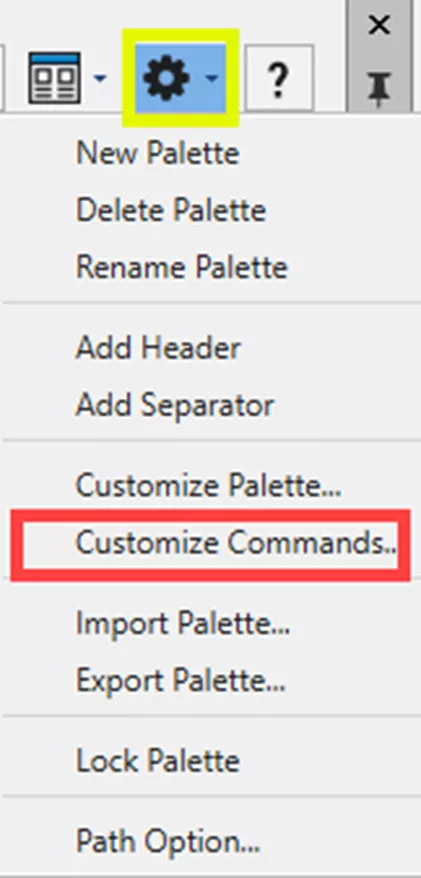

展开工具选项板面板，单击选项图标，选择自定义命令，打开自定义 - 命令对话框。

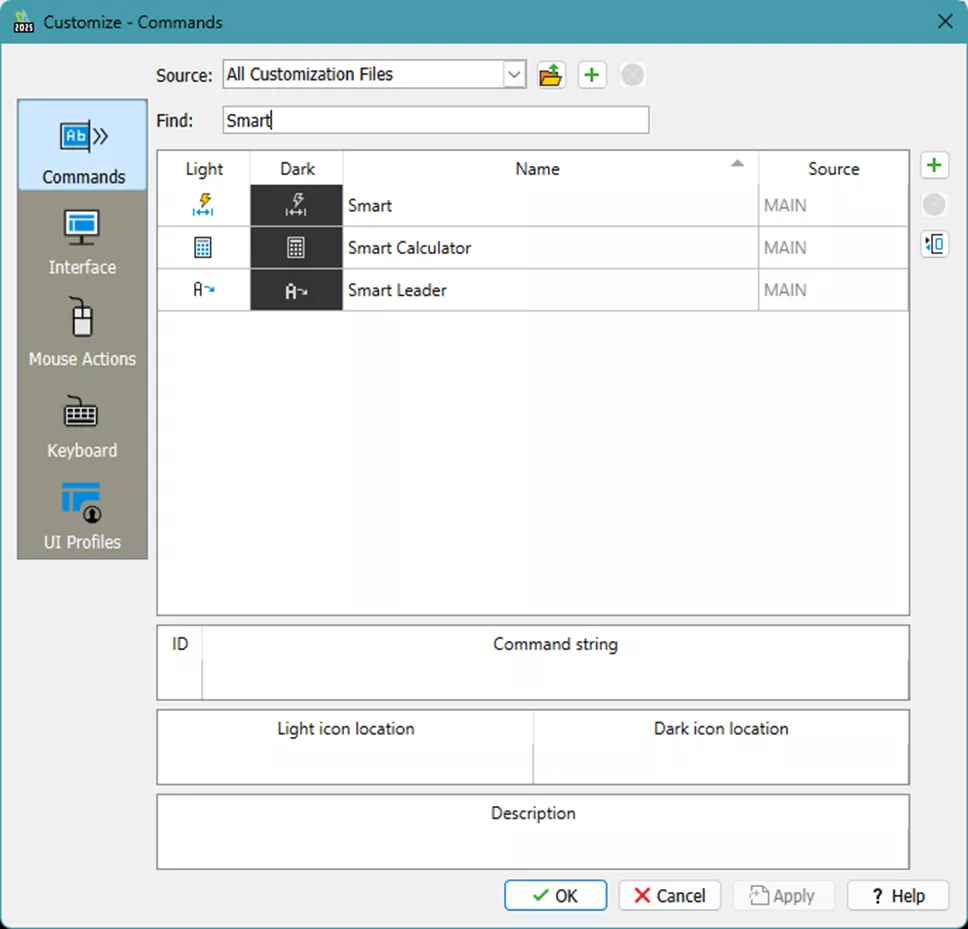

在查找输入框中输入命令名称（如智能），检索对应命令。

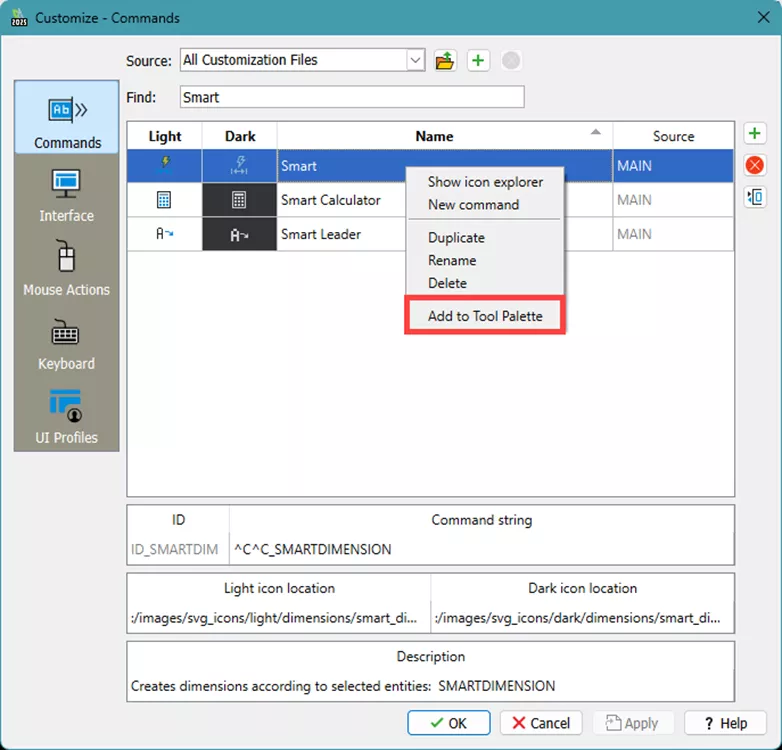

右键单击命令名称（如智能），选择添加到工具选项板。

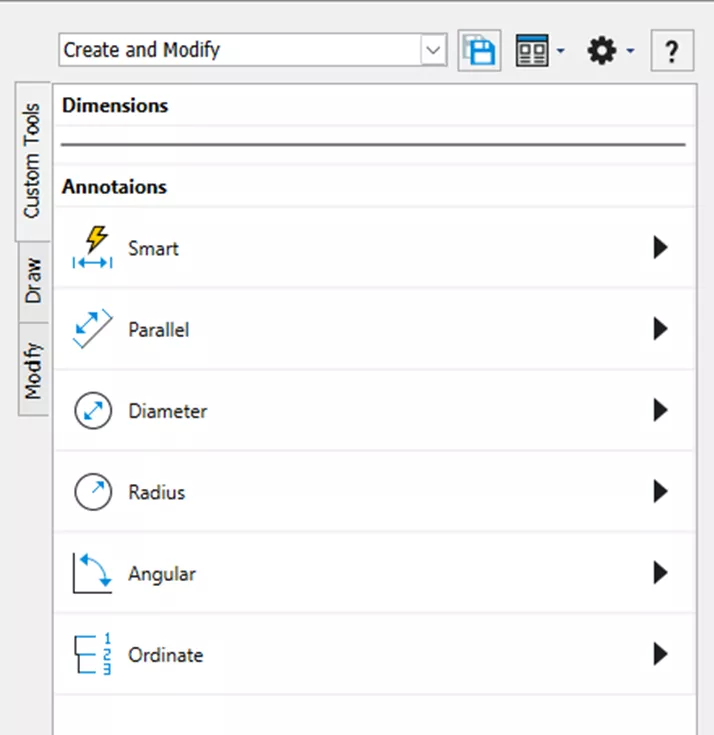

依次对线性、平行、直径、半径、角度、坐标标注命令重复上述操作。

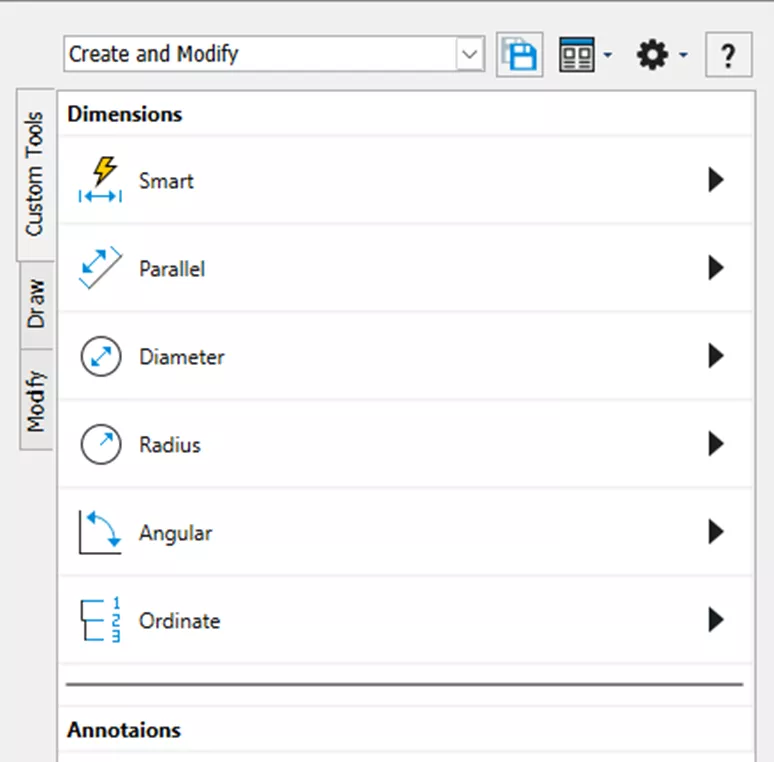

完成后单击确定关闭对话框。

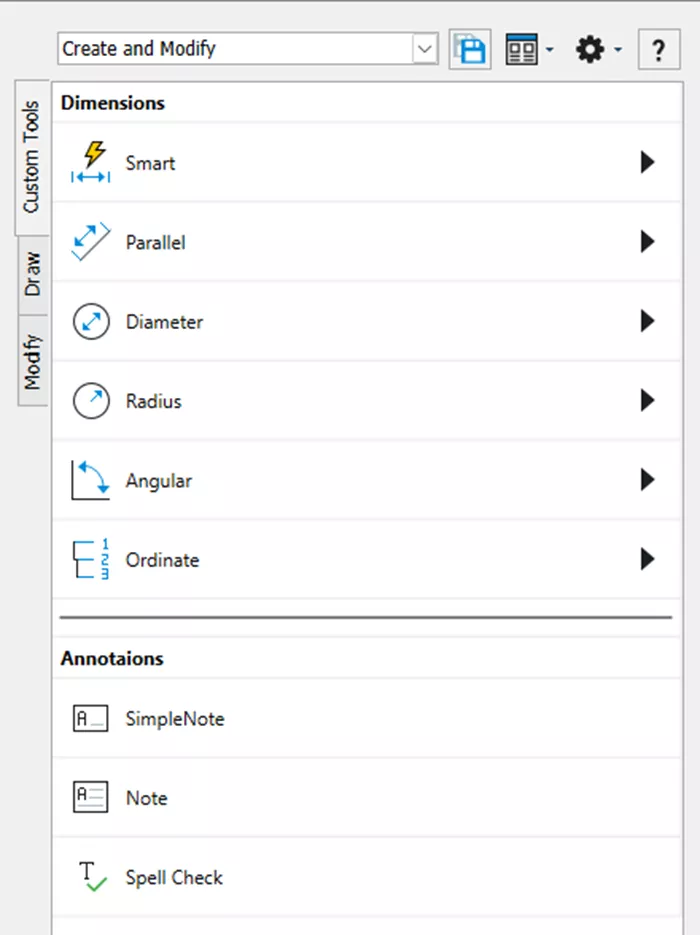

按住 Ctrl 单击最后一个命令，按住 Shift 单击第一个命令，将选中命令拖动到分隔条上方。

按同样方法添加简易注释、注释、拼写检查命令到注释标题下。

将现有图块添加到工具选项板

如需将现有图块添加到工具选项板，按以下步骤操作：

打开包含常用图块的图纸文件。

在文件中开启图块结构面板，查看已定义的图块；该面板可预览选中的图块，并在绘图区高亮显示对应图块。

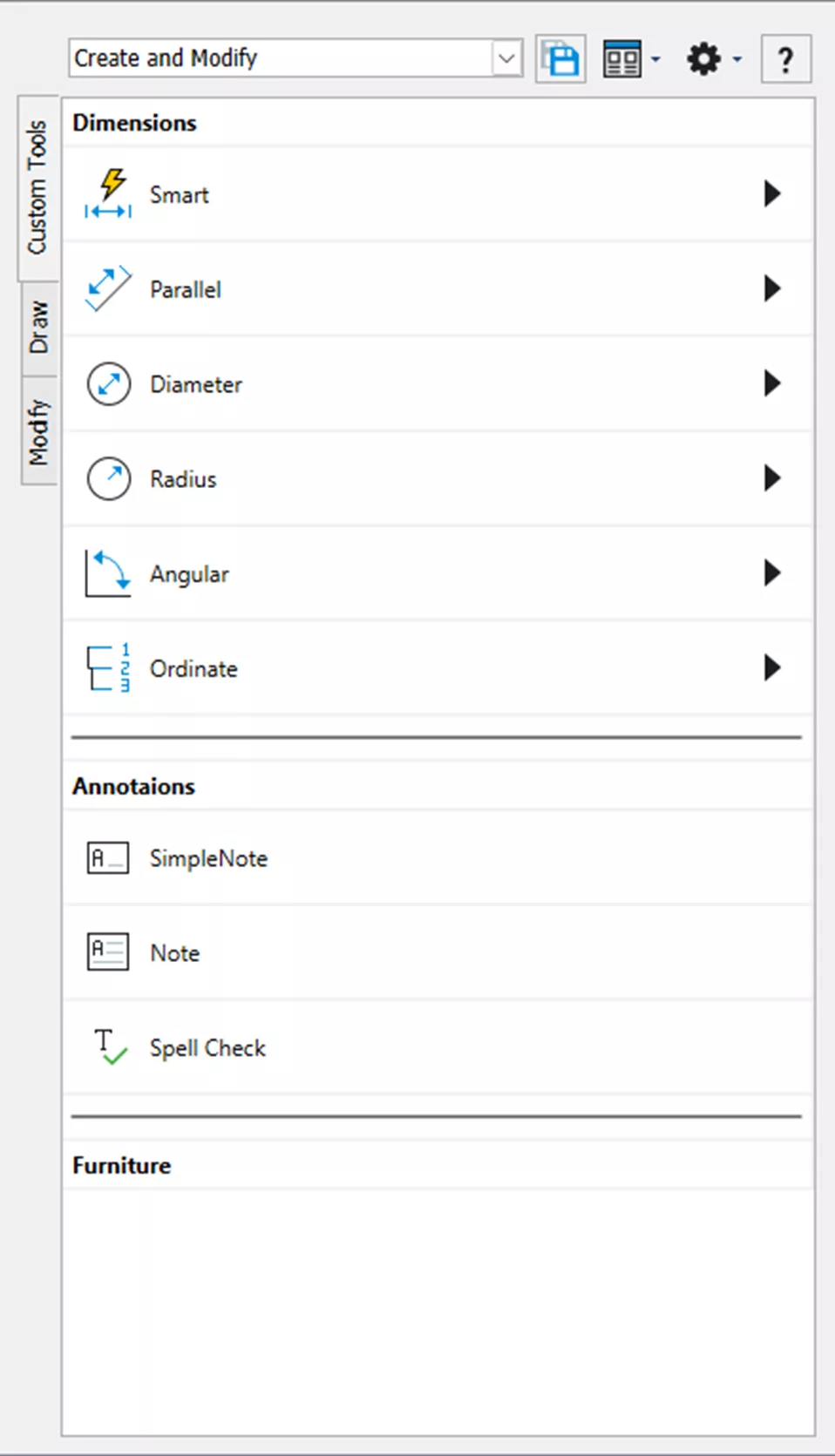

参照前文添加标题步骤，新建标题并命名为家具，并添加分隔条。

在图块结构面板中选中目标图块（如会议桌），使其在绘图区高亮显示。

选中绘图区中高亮的图块，直接拖动到工具选项板中。

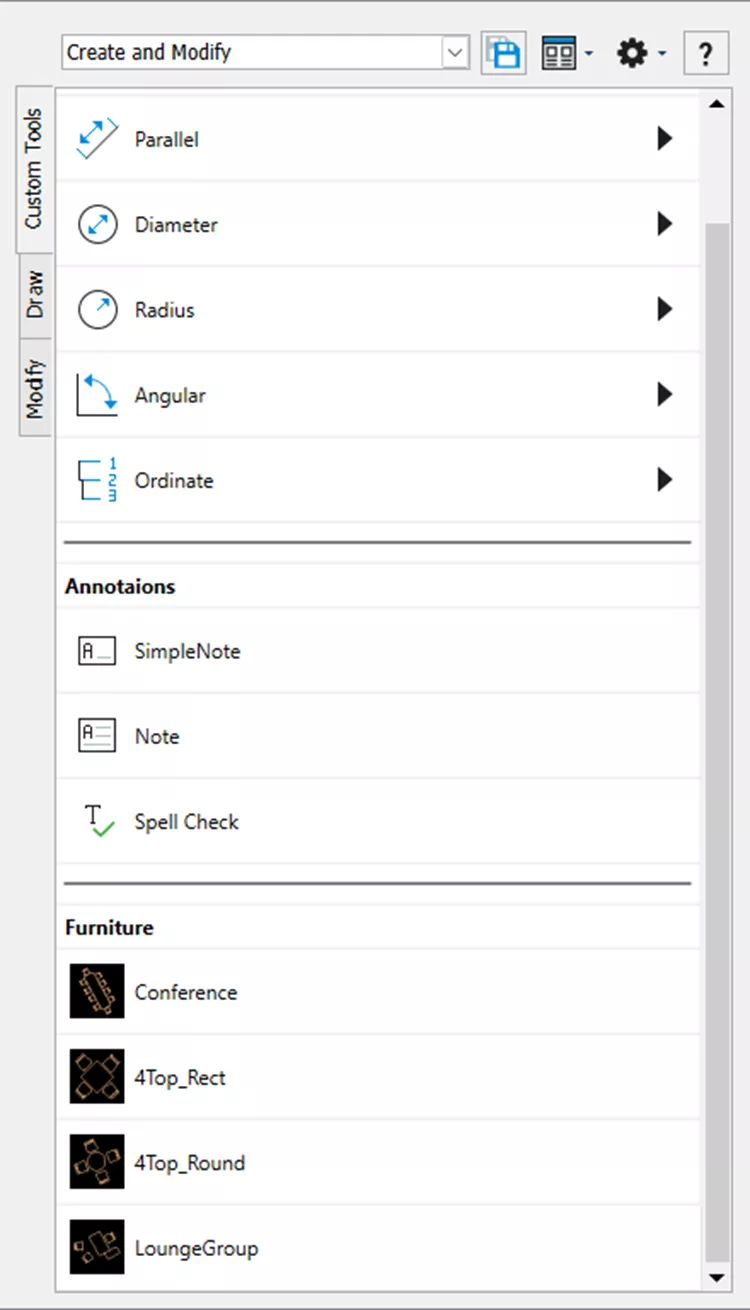

依次对四人方桌、四人圆桌、休闲组等图块重复拖动操作，完成添加。

将图块库添加到工具选项板

DraftSight 安装后自带自然景观工具选项板，可直接将其添加到现有选项板组（如创建与修改）中，步骤如下：

单击选项板顶部设置按钮，选择自定义选项板。

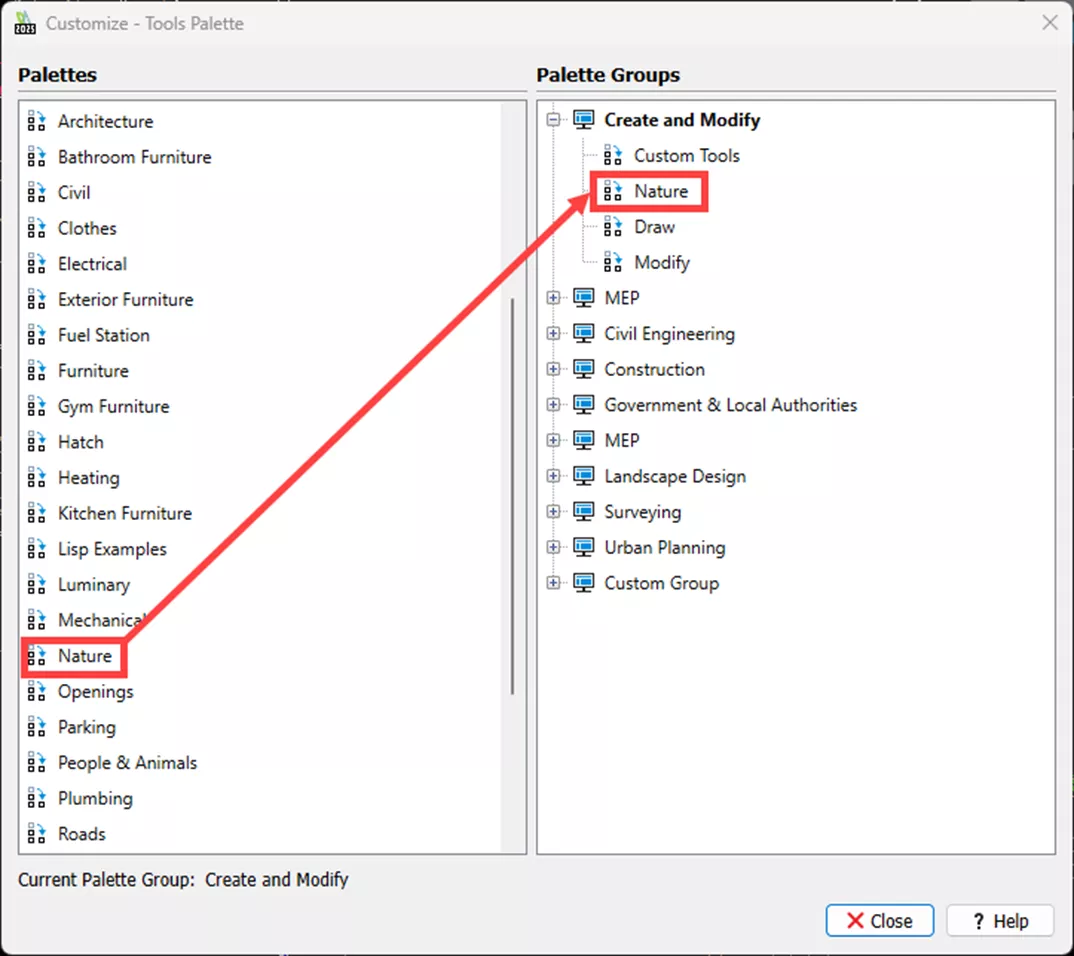

在自定义对话框中，将左侧自然景观工具选项板，拖动到右侧创建与修改组内、自定义工具选项板下方。

单击关闭保存设置，即可在对应组中看到新增的自然景观工具选项板，该选项板包含各类树木、灌木、植物等图块。

使用工具选项板

使用工具选项板的方法：

展开工具选项板面板，选中包含所需工具或图块的选项板。

单击任意工具，直接执行对应命令；单击任意图块，即可将其插入到当前绘图中。
