DraftSight R2026x FD02 版本发布：全新CAD创新功能详解

本次版本更新的增强功能包括：支持在图纸属性中查看与管理产品生命周期管理（PLM）数据、零件自动化排料功能，以及多款全新尺寸标注工具，可彻底免除手动标注工作量。

上月，DraftSight 刚刚迎来发布15 周年纪念。自面世以来，DraftSight 始终是机械设计、建筑设计领域 CAD 专业人士及在校学生信赖的 2D 制图与 3D 建模解决方案。该软件提供高性价比的专业级 2D CAD 工具，采用业内熟悉的用户界面，让从 AutoCAD 等软件迁移的用户能够无缝切换。凭借对 DWG 文件的全兼容、高效的生产力工具，以及为各类规模企业提供的灵活、低成本授权方案，DraftSight 广受市场青睐。

DraftSight R2026x FD02 版本更新，在软件环境中直接新增 PLM 管理与排料相关工具，全面优化用户体验；同时推出多项新功能，进一步提升下游设计与生产制造工作流效率。核心增强点包括：支持在图纸属性中查看与管理 PLM 数据、零件自动化排料功能，以及多款可消除手动工作的全新尺寸标注工具。

除特别注明外，以下所有增强功能均适用于采用命名用户授权与设备期限授权的 DraftSight 各版本软件。

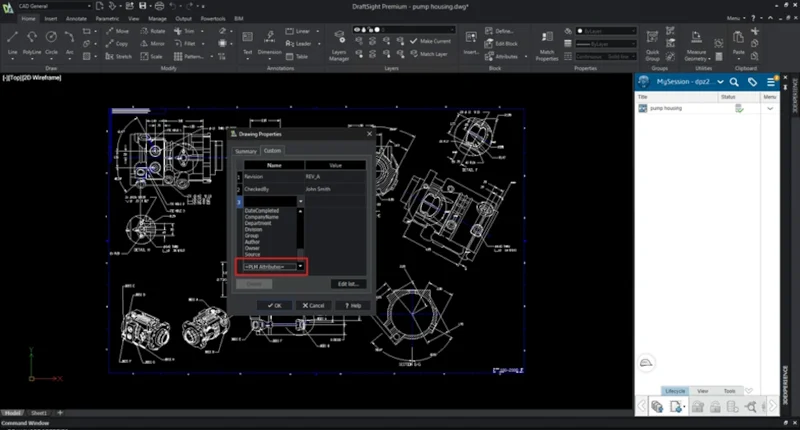

一、图纸属性集成 PLM 图纸属性 —— 实时更新 PLM 属性

无需退出 DraftSight 操作环境，即可直接在图纸属性对话框中查看与管理 PLM 元数据。全新的PLM 图纸属性选项，让设计师全程停留在 2D 制图环境中，减少界面切换操作，保障 3DEXPERIENCE 平台全链路的数据完整性。

适用版本：DraftSight 白金版、机械版（命名用户授权）、DraftSight 协同设计器

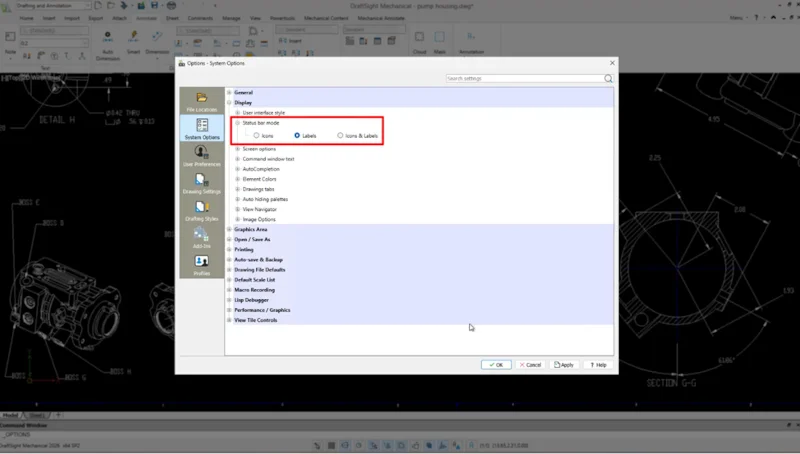

二、全新模块化状态栏 —— 自定义图标 / 文字显示模式

可将状态栏切换为仅图标模式、仅文字标签模式、图标 + 标签双显模式，适配你的显示环境与操作熟练度。新用户可使用带描述的标签模式，快速熟悉界面；资深用户可切换为紧凑图标视图，最大化利用屏幕空间。

适用版本：DraftSight 专业版、白金版、机械版、DraftSight 协同设计器

三、零件自动化排料 —— 提升材料利用率，加速生产工作流

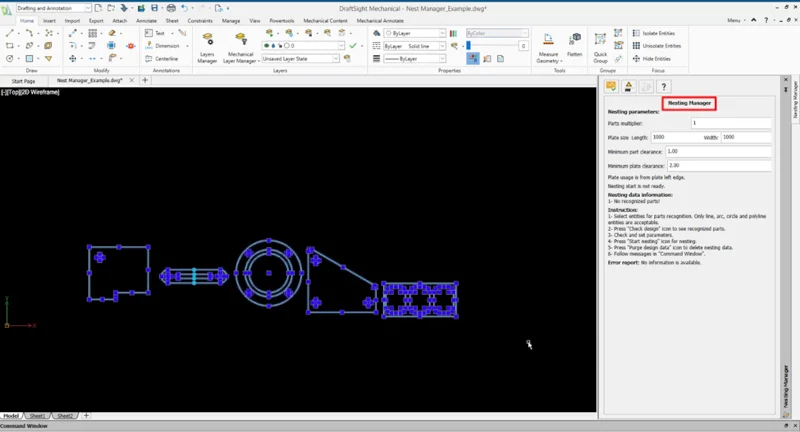

DraftSight R2026x FD02 新增排料管理器任务窗格，专为生产制造场景设计，可最大限度减少材料浪费，免除手动排版计算工作。只需定义零件参数与板材材料，即可在专用界面中直接生成自动化排料布局。

适用版本：DraftSight 机械版

四、高精度 STEP 格式导出 —— 保障下游工作流文件可读性

可将 DraftSight 2D 工程图直接导出为行业通用的STEP 格式，供下游 CAM 计算机辅助制造、CAE 计算机辅助工程工作流使用。

适用版本：DraftSight 白金版、机械版、DraftSight 协同设计器

五、尺寸标注增强功能（仅 DraftSight 机械版适用）

1. 尺寸拉伸调整实体 —— 免除手动重绘

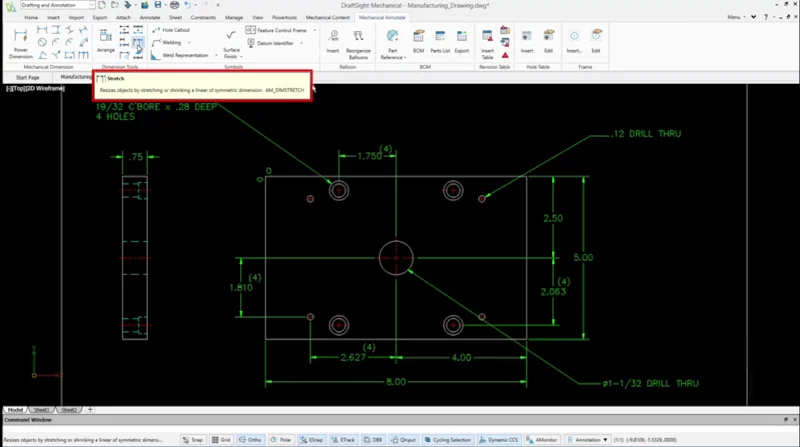

全新尺寸拉伸命令（AM_DIMSTRETCH），支持在拉伸或缩短关联线性尺寸、对称尺寸时，同步调整对应几何实体。该命令实现数值驱动式工作流，可即时更新几何图形，确保设计意图与最终输出模型完全精准一致。

2. 尺寸合并 —— 减少后期整理时间，提升图纸可读性

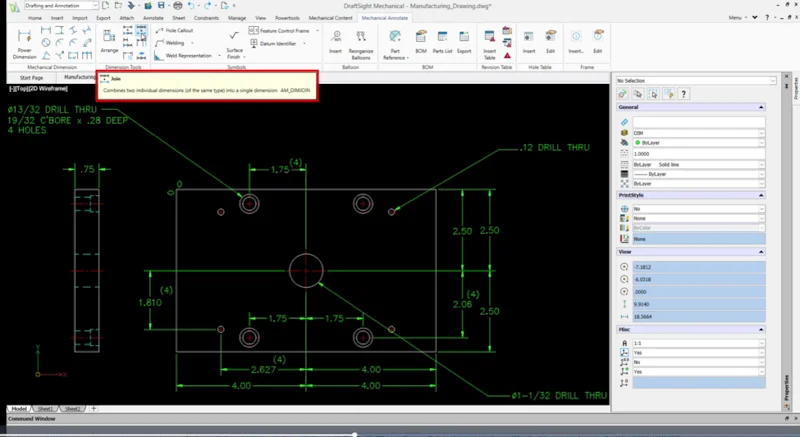

通过尺寸合并命令（AM_DIMJOIN），可将链式尺寸合并为单一、统一的标注对象。使用该命令可将两个及以上相邻的同类型尺寸，合并为连贯的整体尺寸标注。该命令可大幅简化链式尺寸、基线尺寸的编辑流程：只需选中基准尺寸，再选中需合并的相邻尺寸即可完成操作。

3. 带覆盖文本的尺寸定位 —— 借助拼写检查命令减少错误

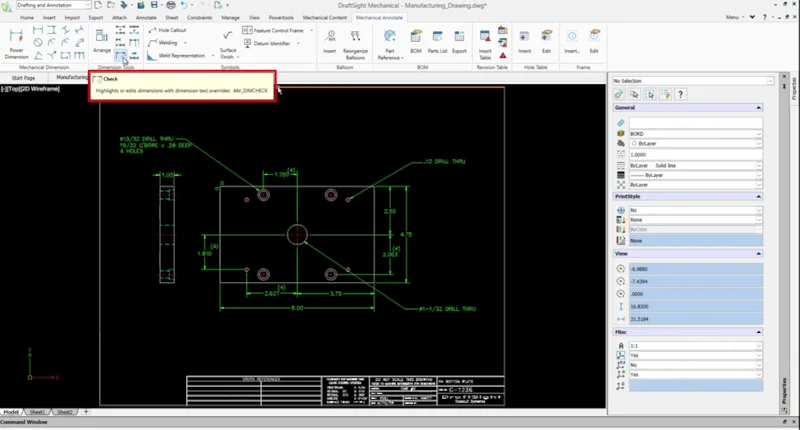

通过尺寸检查命令（AM_DIMCHECK），可在图纸进入生产环节前提前捕获尺寸错误。工程专用拼写检查功能会自动标记图纸中的文本覆盖内容与技术不一致项，降低下游生产制造环节的高成本缺陷风险。

4. 全局尺寸编辑 —— 批量同步编辑多个尺寸

通过尺寸编辑命令（AM_DIMMEDIT） 及其统一的功能区界面，可精准批量更新多个尺寸。单次操作即可对整张图纸执行定向修改，无需逐一编辑标注，大幅缩短复杂图纸的修订耗时。

5. 尺寸排布命令 —— 精准管控复杂布局

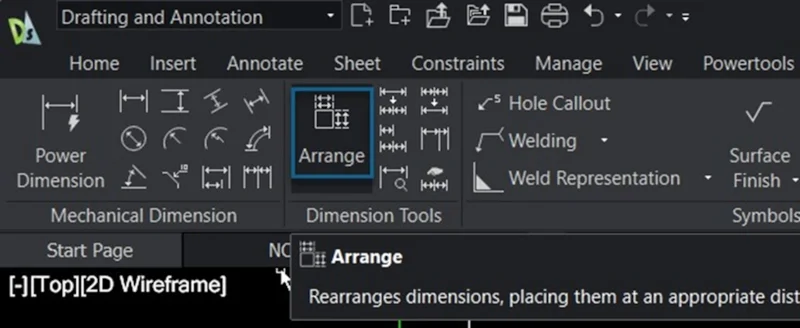

可使用尺寸排布命令（AM_DIMARRANGE），对现有尺寸进行自动或手动排布，使尺寸与周边几何保持均匀间距。依托自动间距排布、实时反馈的手动微调功能，可快速完成尺寸排布，打造整洁、专业的图纸布局，无需耗费大量时间手动调整。

所有全新尺寸标注工具，均可在机械标注选项卡下的尺寸工具组中找到；也可在模型空间直接输入命令（如 AM_DIMARRANGE）启用。

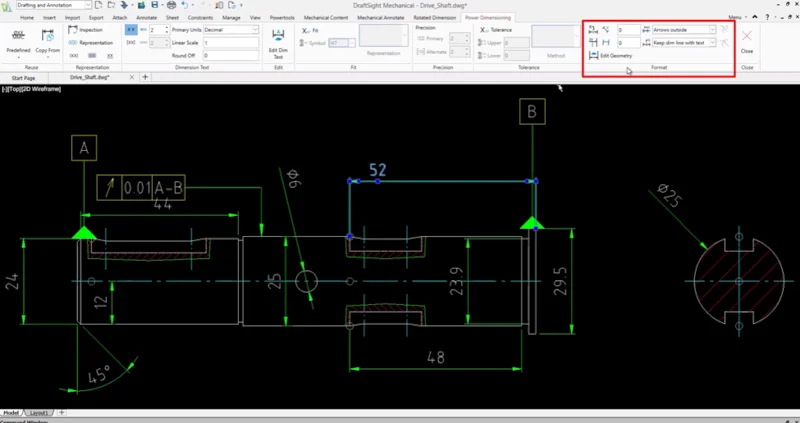

六、强制标注格式面板 —— 直接编辑管控尺寸几何与显示效果

在强制标注关联功能区的全新格式面板中，可直接执行几何编辑、文本适配管控操作，无需进入多层级菜单。无需中断标注工作流，即可让密集型图纸保持整洁、精准的显示效果。

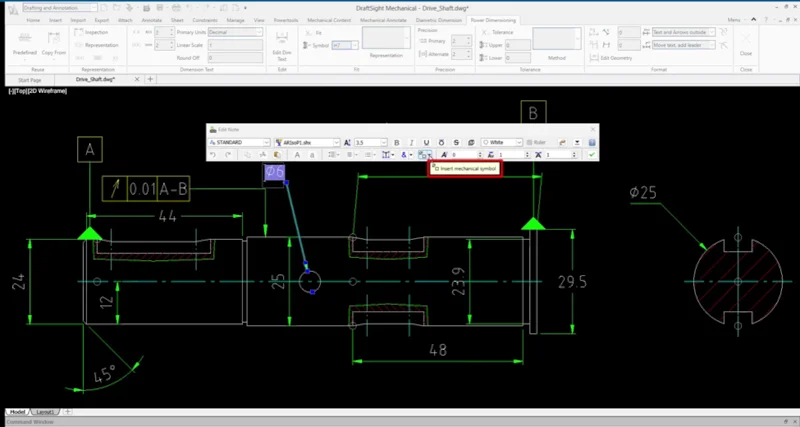

七、机械符号库 —— 快速插入标准化机械符号，保障几何尺寸和公差（GD&T）合规性

在编辑注释对话框的全新机械符号库中，可直接将几何尺寸和公差（GD&T）符号、机械加工符号插入图纸注释。所有符号集中统一管理，确保标注符合行业标准，消除图纸间的标注不一致问题。

八、功能体验与升级说明

如需查看上述增强功能的实际演示效果，可访问智诚科技ICT的DraftSight新功能栏目。

请注意，并非所有增强功能均支持桌面版软件，或在未接入云端 3DEXPERIENCE 平台的情况下可用。新版功能交付更新后，升级流程简便：平台用户会收到更新提示，且拥有两周缓冲期，之后系统将自动推送更新。

如需升级至云端版本，可咨询授权经销商智诚科技ICT 电话：400-886-6353，访问 DraftSight 官方网站查看客户案例、了解授权方案与常见问题。如果你是 DraftSight 新用户，可登录 EDU Space 学习门户获取培训资源。
