SOLIDWORKS装配体5条核心新手指南：规避配合丢失、装配卡顿、版本冗余问题

当你从单一零件建模转向完整装配体建模时，装配结构上的小疏漏，会快速引发重建报错、配合丢失，并且在设计变更阶段耗费大量返工时间。这类隐性效率问题在设计部门常常被忽视，而根源往往是装配文件管理不当。

作为应用工程师，我长期协助南非各地企业梳理这类问题、优化 CAD 使用环境。无论你创建简易工装夹具，还是复杂重型设备，掌握几项基础最佳实践，都能在后续设计排障上节省大量时间。

下面是每位新手都需要了解的 5 条核心准则，让 SOLIDWORKS 装配体稳定、行为可预测、便于管理。

第一条：首个零部件务必固定在原点

新手常见误区：直接把第一个零件拖入装配体，没有对齐原点，导致基础零部件在三维空间浮动。如果基础件处于浮动状态，后续所有和它配合的零件都缺少固定基准，在生成工程视图、导出数据时会产生严重问题。

东莞有一家制造企业，每周都要花费数小时修正工程视图和装配对齐问题，根源就是主底座机架偏离轴线浮动。我们只需要将基础底座零件的原点和装配体原点配合，并设置为固定，下游流程立刻稳定下来。

务必保证基础结构件的标准基准面 —— 前视、上视、右视基准面，和装配体基准面正确对齐。以此锁定整个设计，为后续所有零部件提供可靠参考。如果基础件没有对齐原点，工程视图、STEP 导出以及下游制造参考都无法保持一致。

将主零部件固定到装配原点，是保证配合稳定、设计行为可控的第一步。

第二条：使用子装配体管理装配复杂度

不要把几百个零件全部放在顶层装配体中，把逻辑上属于一组的零部件进行归类。子装配体就像模块化积木。电机、安装支架以及配套标准件，如果始终作为一个整体移动或者一起采购，就应当独立打包为子装配体。

苏州一家工程公司有约 12 名设计师，长期遭遇装配卡顿、软件频繁崩溃。他们的总装配体中存在海量顶层配合，迫使 SOLIDWORKS 同时求解全部配合关系。我们智诚技术将标准件、通用组件重构为刚性子装配体之后，加载时间大幅缩短，配合计算报错显著减少。

子装配体的价值不只是提升软件性能，还能输出结构清晰、便于采购部门读取的物料清单。相关零部件逻辑分组之后，装配体更容易理解、管理，也更方便随设计迭代更新。

第三条：用正确方式替换零部件

零部件改版升级时，不要直接删除旧零件再插入新零件。删除零部件会一并删除所有关联配合，需要从头重新定位，人为出错风险很高。

正确做法是使用替换零部件工具。如果新零件和原零件拥有相同的面、基准面、边线几何，SOLIDWORKS 会自动把原有配合重新附加到新几何上。即使部分面发生改动，工具也会弹出引导界面，让你快速补全缺失的配合参考。

养成这个习惯可以规避枯燥返工，防止无意错位，保持装配树干净。在大型装配体中，手动删了重插很容易引入难以察觉的微小对齐误差，并且传递到下游制造环节。

第四条：保持配合简洁、逻辑清晰

配合的搭建方式，直接决定装配体在变更时的稳定性。配合方案过度复杂化，是文件损坏最常见的诱因。

• 优先使用标准配合（重合、同心、平行），高级配合算力开销更大，尽量少用。

• 避免循环配合参考：A 零件配合 B，B 配合 C，C 又回头配合 A，形成闭环，软件求解逻辑混乱，引发棘手的重建报错。新增零部件时，尽量直接配合到已经固定的主基准件。

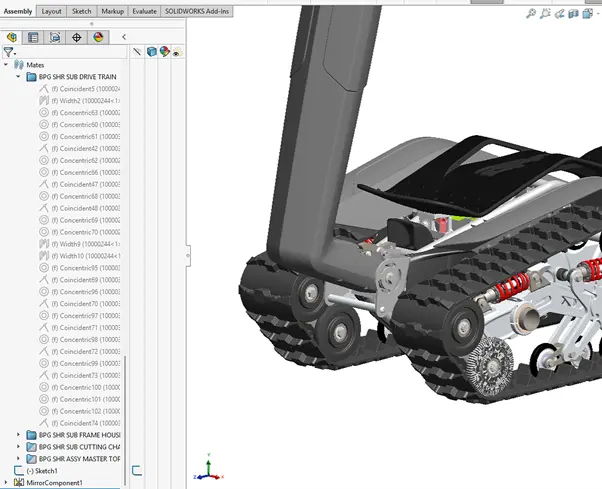

• 在 FeatureManager 设计树中把配合归类到配合文件夹。如果是控制运动件、临时位置的专用配合，可以单独放到文件夹，方便查找、修改或者压缩。

• 新增零部件优先绑定主参考（例如固定底座），不要依附其他浮动从属零件，防止配合失稳。

在设计树中将配合分组、杜绝循环参考，保持 FeatureManager 设计树整洁，能够显著提升装配性能。

第五条：善用配置管理装配变体

很多新手的习惯是：只要设计有小幅改动，就新建一个独立装配文件。例如设备有打开 / 闭合两种状态，或是产品有三种长度，保存 “装配_打开”“装配_闭合”“装配_长款” 这类文件，很快就会造成数据管理系统臃肿。

这种方式还会带来重复返工。基础零件修改后，多个独立文件都需要手动更新，久而久之，容易出现版本不一致、重复劳动、生产误用旧文件等问题。

装配配置正是用来解决这个问题的。在同一个文件内，配置可以生成多种设计变体：压缩 / 解除压缩指定零件、修改配合尺寸模拟运动行程、替换不同档次产品的标准件。

上海一家汽车设备供应商的库文件数据冗余严重：仅一款焊接工装夹具，为了实现不同夹持宽度、不同安装支架，创建了近 30 个独立装配文件。每当标准螺栓改版，制图人员就要手动更新 30 套工程图。

我们把这些变体整合到一个主装配体，依靠配置实现，消除冗余文件，大幅减少工程图更新工作量。关键点是控制配置规模；如果产品结构发生本质变化，适合新建文件；常规规格变体，优先使用配置。

后续实操建议

精通 SOLIDWORKS 装配体，核心在于养成规范、搭建清晰结构。把首个零件固定在原点、简化配合这类小习惯，会直接影响装配稳定性、软件性能以及下游制造精度。

简单回顾需要落地的五条准则：

1. 将主零部件固定到装配原点

2. 拆分大型设计，拆分为易于管理的子装配体

3. 使用替换零部件工具，保留原有配合关系

4. 配合保持简洁、分组存放，杜绝循环参考

5. 使用配置管理常规装配变体

启动下一个大型项目前，可以花十分钟复盘最近做的装配体，看看哪些零散零件可以打包成子装配体、清理多余配合、简化配置结构。

如果你仍然遇到性能瓶颈或者配合报错，可以咨询我们智诚科技ICT技术团队，申请工作流专项评审。
