在DriveWorks 表单中添加动态预览分步指南

3D 文档是优化 DriveWorks 表单的绝佳方式。作为在 SOLIDWORKS中完成配置的模型轻量化版本，这类 3D 文档可在你修改表单时，实时显示设计的动态更新预览。本文将逐步指导你完成 3D 文档的创建流程，并介绍多种构建 3D 文档的方法。

什么是 3D 文档？

3D 文档是 DriveWorks 的一种文件类型，构建方式十分多样。它支持以 3D 形式实时查看产品，并会根据表单中输入数据的变更进行动态更新。

如何在 DriveWorks 中创建 3D 文档

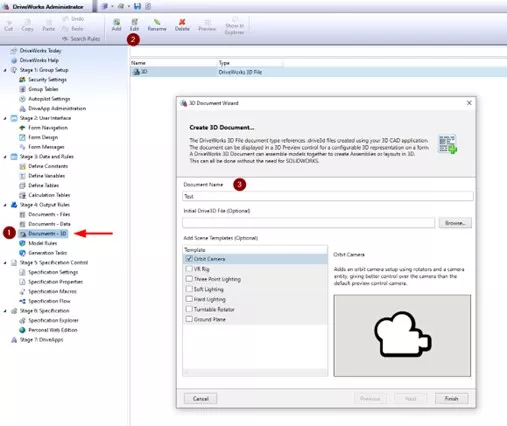

1、在 DriveWorks 管理员中，导航至阶段 4：输出规则 > 文档 – 3D。

2、在命令栏中选择添加。

3、为 3D 文档设置合理的名称。在3D 文档向导中，你可以插入为 3D 模型添加特定场景的模板。如果模板对你有用可随意添加，后续无需时也可轻松删除。选择每个选项时，都会显示该选项将为初始 3D 文档添加的内容说明。完成选择后点击完成。

4、随后将进入 DriveWorks 3D 文档编辑器，你可通过以下任意方法构建 3D 文档！

如何向 3D 文档添加几何图形

向 3D 文档添加几何图形的方法有多种，但所有方法的共性是：必须将几何图形添加到节点（Node）。3D 文档采用节点化结构构建，每个节点可相对于其父节点定位，并可继承父节点的缩放、外观等属性。

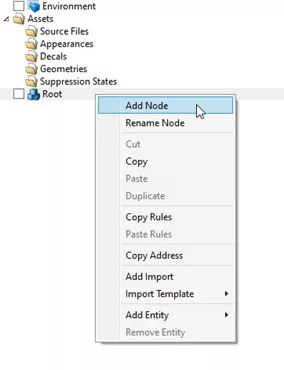

如需添加节点，需右键单击现有节点，选择添加节点。之后可向每个节点添加实体（Entity）。实体是可添加到 3D 文档节点中的附加功能对象，涵盖几何图形、外观、灯光、动画等类型。你可向单个节点添加多个实体，部分实体（包括所有效果实体，如为节点映射外观）的属性会传递至其子节点。

DriveWorks 中的几何图形类型

向节点添加几何图形，需先添加几何实体。DriveWorks 提供多种几何实体选项，各选项均有其优缺点。

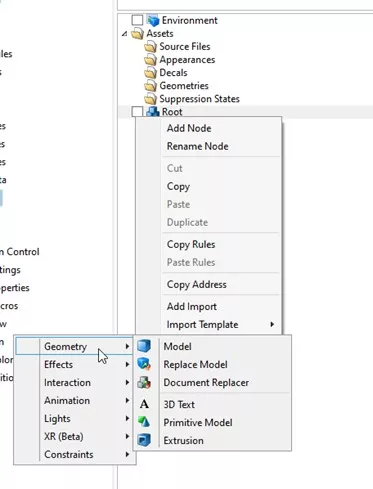

1、模型（Model）

该实体将保存在 3D 文档中的几何资源添加至节点。适用于几何图形需在 3D 文档中始终加载的场景 —— 即便在节点层级被抑制，3D 文档显示时该节点内的几何图形仍会保持加载状态。

2、替换模型（Replace Model）

该实体会查找 Drive3D 文件并置入当前节点。使用此方法无需将几何图形作为资源添加到 3D 文档中。你可构建动态规则来修改 Drive3D 文件的路径。也可在无需模型时选择完全不加载，以此提升 3D 文档的运行性能。

3、文档替换器（Document Replacer）

该实体功能与替换模型一致，区别在于它引用的是另一个 3D 文档，而非 Drive3D 文件。

4、3D 文本（3D Text）

该实体支持向节点添加动态 3D 文本。

5、基本体模型（Primitive Model）

该实体无需借助外部 Drive3D 文件，即可向 3D 文档添加 3D 几何图形。可添加立方体、球体、平面、穹顶、圆锥体、圆柱体等基础几何体。添加的每个基本体模型均支持动态调整，可按需沿 X、Y、Z 轴缩放。这是向模型添加几何图形的轻量化方式，强烈建议优先使用基本体实体而非 Drive3D 文件，以优化运行性能。

6、拉伸（Extrusion）

该功能为 DriveWorks 22 版本新增，支持在 3D 文档中创建自定义几何图形。全新的填充路径与孔路径函数，可按需创建拉伸特征与切除特征。与基本体模型相同，这也是向模型添加几何图形的轻量化方式。

向节点添加几何图形后，可按照相同逻辑添加更多实体。建议查阅 DriveWorks 帮助文件，了解各实体的完整功能，充分发挥其作用。

如何将 3D 文档添加到 DriveWorks 表单

创建 3D 文档后，即可将其添加到表单中。

导航至阶段 2：用户界面：表单设计 > 表单设计。

在命令栏中添加3D 预览框表单控件。

该表单控件包含名为预览文档名称的属性，将其设置为你刚创建的 3D 文档名称。

此时表单即可显示该 3D 文档，在表单测试模式下也可正常使用！
