SOLIDWORKS Electrical管理多种类型的符号和创建PLC符号教程

在本练习中，您将学习如何管理多种类型的符号，如接线图和示意图符号。您将从其制造商零件创建 PLC 符号。

执行本练习时，请打开或下载并打印此Appendix13a.pdfPDF 文档以供参考。

线路图符号

确保紧急停止符号兼容，可插入到线路图图纸中。

1. 单击库 > 符号管理器 。

2. 单击过滤器并为所有字段输入详细信息。

3. 选择紧急停止符号，然后单击打开。您也可双击图标将之打开。

4. 单击绘制 > 矩形以在符号周围放置一个矩形。如果没有此矩形，电线或电缆便不能捕捉在符号上。

示意图符号

根据附录 13a 使用以下参数创建 3P 型热磁断路器符号：

• 名称: Training_Circuit_Breaker

• 属于 IEC 库

• 使用公制单位进行绘制

• 声明为线路符号中的父项

• 自动与来自施耐德的 21113 零件关联

• 传播交叉参考、电流额定值和磁电流设置

1. 单击库 > 符号管理器。

2. 在符号管理器中的分类下，单击断路器 > 磁热。

3. 单击新建。

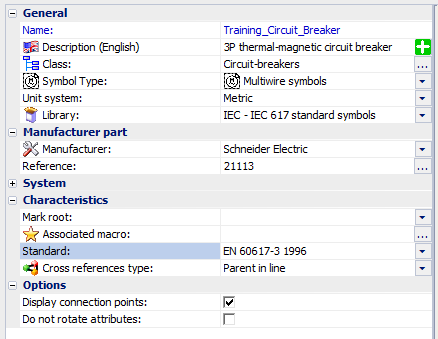

4. 输入以下属性：

5.单击确定以创建符号。对话框的右侧会显示一张空缩略图。

6.选择这张空缩略图，然后单击打开。Training_Circuit_Breaker 在图形区域中打开。

7.单击绘制 > 矩形。确保第一个点的坐标为 (0,0)，第二个点的坐标为 (10,15)。

8.使用矩形绘制断路器的第一个极。

• 单击绘制 > 直线 。

• 单击绘制 > 弧线 。

9.指定捕捉间距，使连接点的间隔与电线之间的距离相同（默认为 5mm）。

10.右键单击锁定栏以打开图纸支持对话框。

11.指定捕捉和网格设置：

12.删除矩形。

13.通过复制第一个极，创建断路器的第 2 和第 3 极。锁定捕捉间距后，各极之间的间距同为 5mm。

14.添加轴线。

1. 单击修改 > 多个副本。

2. 单击绘制 > 直线。

3. 单击修改 > 属性。

15.单击修改 > 移动以移动装配体，使最左边最高处的连接点位于轴标记上（坐标 (0,0) 处的绿色双箭头）。

16.单击编辑符号 > 新建电路 以添加 3 个可断开的断路器/开关电路。

17.选择电路 0 并单击编辑符号 > 连接点 以插入连接点。连接点块附加到指针上。它由一条直线和两个圆圈组成。

18.按下 [Space] 以旋转连接点。

19.插入连接点，使白色圆圈与电线连接点重合。

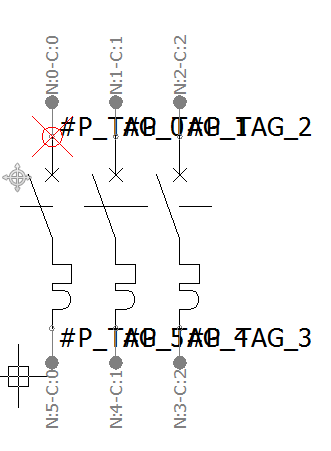

20.插入其他五个连接点，选择相应的电路。

可停靠面板显示连接点的属性，允许更正任何分配错误。在每个电路中，上部的点数必须小于下部的点数。

21.单击编辑符号 > 插入属性以插入属性。

22.在属性管理对话框中，选择要插入到符号上的以下属性：

• 标识 > #TAG

• 说明性数据 > 交叉参考 > #cross_REF

• 说明性数据 > 制造商数据 > #TD_1

• 说明性数据 > 制造商数据 > #TD_4

23.在符号附近插入属性。您可以使用属性的属性修改其字体、高度和对齐方式。

24.关闭并保存符号文件。

25.通过在方案图纸中插入符号来检查结果。
