SOLIDWORKS Electrical如何从现有标题块创建新标题块教程

在本练习中，您将学习如何从现有标题块创建新标题块。您可以编辑新标题块以更改其属性和图形。

执行本练习时，请打开或下载并打印此Appendix12a.pdfPDF 文档以供参考。

创建标题块

根据 A3 格式（10 列，英语标题）标题块创建名为 Training 的新标题块。

1. 单击库 > 标题块管理 。

2. 在标题块管理（ISO 216 - A3 - 英语）中，选择 TR_FDP_BASEA3CA_EN。

3. 使用复制和粘贴工具创建标题块的副本。

4. 选择新建的标题块，然后单击属性以更改其名称。

编辑标题块

1、选择 Training 标题块，然后单击打开 。使用比例系数 0.707 更改为 A4 格式。

2、单击修改 > 比例以更改比例。基准点必须在坐标 (0,0) 处。

3、删除标题块中除修订表之外的所有属性。新标题块应允许拓展以下内容：

• 客户名称

• 工程合同编号

• 说明 - 电气工程的第 1 行

• 电气工程的可翻译数据 #4

• 文件集标注

• 文件集说明

• 绘图者

• 日期

• 工程图位置的说明

4、单击编辑标题块 > 插入属性以插入属性。您也可以右键单击属性，然后选择替换属性。

5、从列表中选择要插入的属性。

6、右键单击插入标题块中的属性，然后选择属性以修改样式，例如字体、大小、对齐方式或颜色。

7、请勿更改传播具有可翻译数据的项目的属性的语言。将字符 L1 替换为语言代码，例如代表英语的 EN。位置描述数据与属性 #FOLIO_LOC_TZ_0_L1 相关联。如果电气工程语言已更改，要将数据保留为英文，请将属性修改为 #FOLIO_LOC_TZ_0_EN。

8、修改列的图形，以创建横跨标题块宽度的 8 列。

9、放置传播列编号的属性。

标题块属性

将标题块属性从 A3 更新为 A4 格式。

1. 在标题块管理中选择 Training 标题块，然后单击属性。

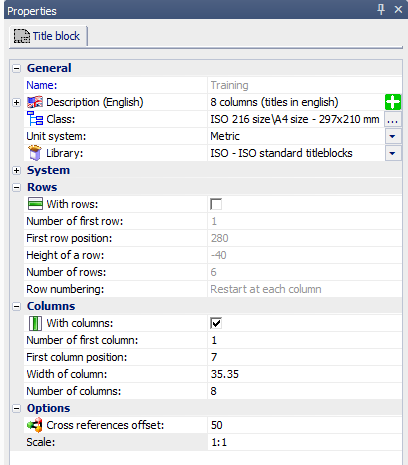

2. 如下所示输入属性：

检查标题块

创建使用此标题块的新电气工程。

在电气工程的不同级别中输入所需信息。

使用符合附录 12 的交叉参考创建方案。
