SOLIDWORKS Electrical专业版R2026x FD01 的最新更新动态

我要感谢今年在休斯顿举行的3DEXPERIENCE World用户活动中，和我和同事们一起参加电气会议的各位。了解您的设计流程和公司需求总是令人愉快。此外，我对活动中的机器人公司以及巴勃罗斯·霍尔曼的主题演讲印象深刻，他分享了对人工智能如何解决现实问题的深刻见解。他提醒我们，技术如果不能解决真正的人类挑战，那它毫无意义。在不消耗有限资源的情况下利用能源。通过预测模式来控制全球疾病爆发。AI现在能突破的障碍令人震惊。现在是成为工程师的美好时光。建设更美好未来的工具终于掌握在我们手中。

对于不认识我的朋友，我拥有机械工程硕士学位，并于2023年加入达索系统SOLIDWORKS。我从事ECAD-MCAD电气解决方案、机电一体化解决方案，最近也开始参与电气产品组合的工作，包括SOLIDWORKS电气示意图专业及其他电气解决方案，因为我的前同事Eric于去年12月退休。在这篇博客中，我很高兴向大家介绍最新功能性 SOLIDWORKS Electrical Schematic Professional R2026x FD01 的最新功能。

有三项关键改进，包括：

无需重新插入即可更新现有连接器

在之前的更新中，我们宣布可以在现有原理图上插入连接器。使用新的 Update Connector 命令来添加、移除或重新排列电路，并调整布局选项，而无需删除和重新插入符号。

通过在放置后立即编辑连接器符号，加速原理图更新，减少重做，并根据需求变化保持复杂原理图的干净一致。

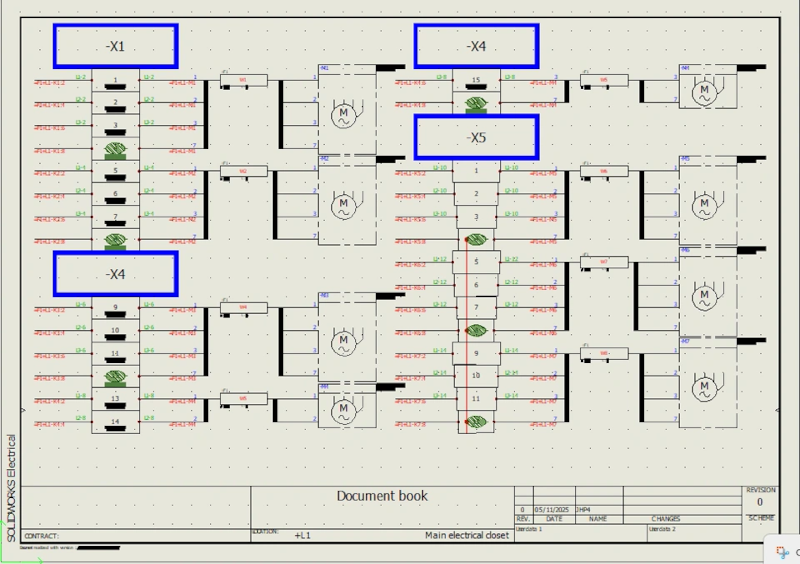

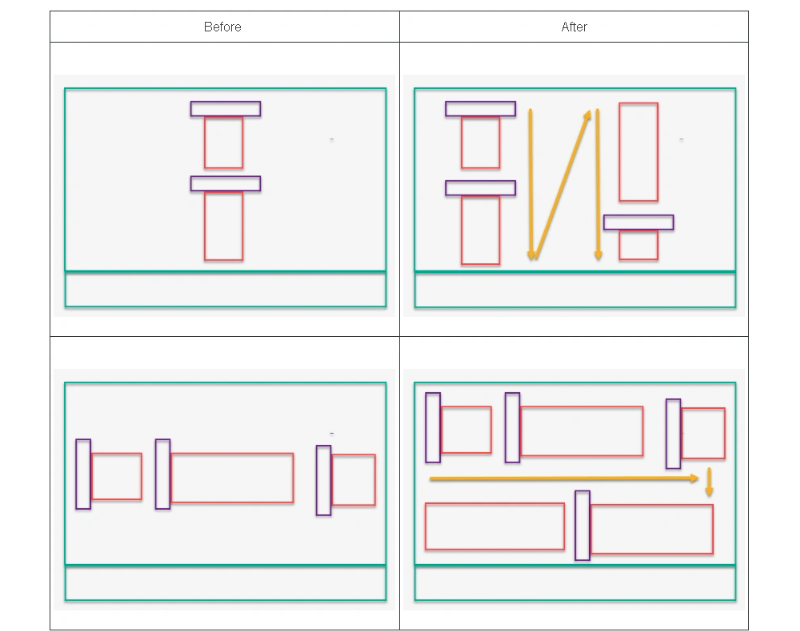

并排画多个端子排

你现在可以并排画端子条，看看端子如何连接到不同组件，从而更好地理解原理图本身的连续性。

这将帮助你减少手工文档工作，加快原理图输出，能够将多个端子条并排放置在同一页上，并支持灵活的水平和垂直布局。这提高了绘图清晰度，减少所需页数，并提供了更紧凑、适合项目的文档。

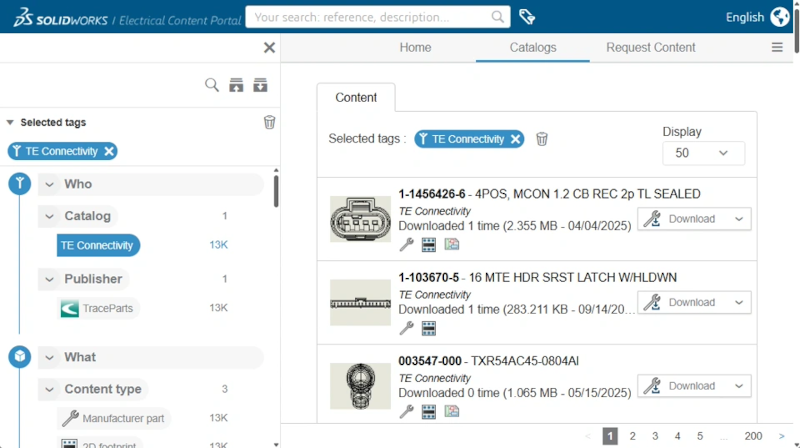

直接TEWZIP访问与透明内容追踪

我们已在电气内容门户（ECP）内直接发布了数万个完整详细的TE连接电气元件。所有相关数据，包括元数据、符号、封装和3D模型，现在都已原生存储和传输，取代了之前的TraceParts网站查看器。

这为ECP内的加载速度和导航提供了更一致的体验，所有TE Connectivity电气组件的集中访问，以及无缝的用户体验，无需外部帧或重定向。

我还想提醒大家，去年我们推出了一个新职位，叫做SOLIDWORKS Electrical 3D（E3D）。E3D 是一种云连接解决方案，实现了 3D CAD 与 SOLIDWORKS Electrical Schematic Professional（平台版本）之间的直接双向连接。E3D支持你将电气元件以三维方式放置，使用规则自动布线和电缆，并生成准确的生产文档，如线长和线束图纸。想了解更多，请访问这个博客。

请持续关注代理商智诚科技ICT，了解全年更多更新！
