SOLIDWORKS Electrical 2026 八大超赞新功能

SOLIDWORKS 2026 对整个 SOLIDWORKS 产品系列均进行了功能增强，全新特性势必能帮助电气设计人员简化工作流程、减少错误，并为设计功能提供更强的操控性。本次 SOLIDWORKS Electrical 的各项更新还强化了机械团队与电气团队之间的协作，让跨部门协同更加顺畅。继续阅读，了解 SOLIDWORKS Electrical 原理图、SOLIDWORKS Electrical 3D 以及电气布线模块的核心新增功能，同时聆听我们电气专家对这些功能如何提升商用设计项目价值的深度解读。

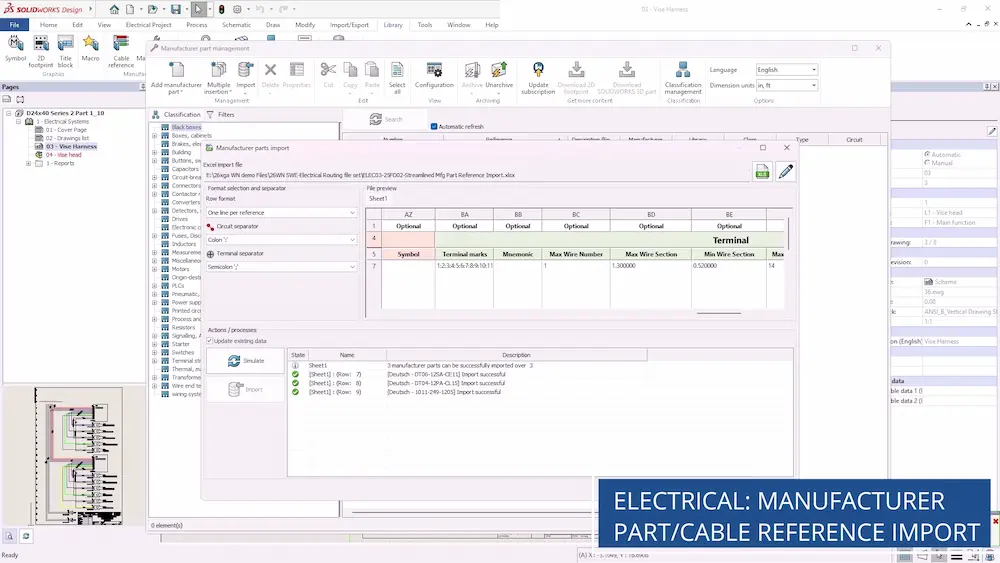

1、更智能的厂商零部件导入

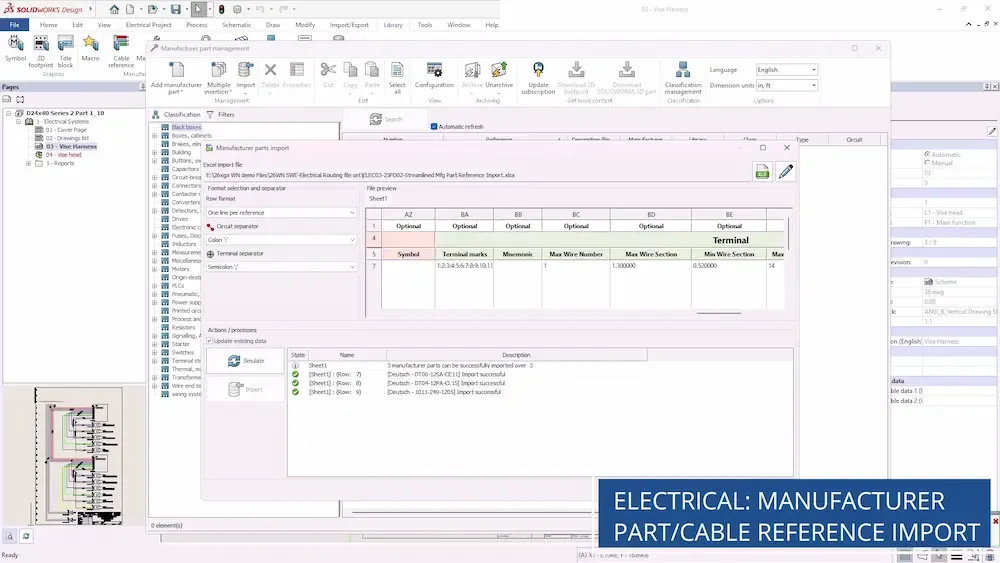

管理厂商零部件是电气设计中的一项基础工作。SOLIDWORKS 2026 推出了优化后的导入流程，简化了端子与回路参数的处理方式。

工程师无需再为每个端子手动重复录入参数，现在只需在 Excel 文件中一次性输入，软件便会自动将参数应用到所有相关元件上。

这一增强功能不仅节省时间，还能降低数据录入出错的风险，在处理庞大的零部件库时尤为实用。

对于需要创建数百个零部件并快速编辑端子明细的用户而言，这项功能堪称救星！表示：SOLIDWORKS Electrical 2026 全新的厂商零部件导入功能简化了零部件批量创建流程，让端子自定义变得比以往更快捷、更轻松。

电气产品经理斯特凡诺・比加齐

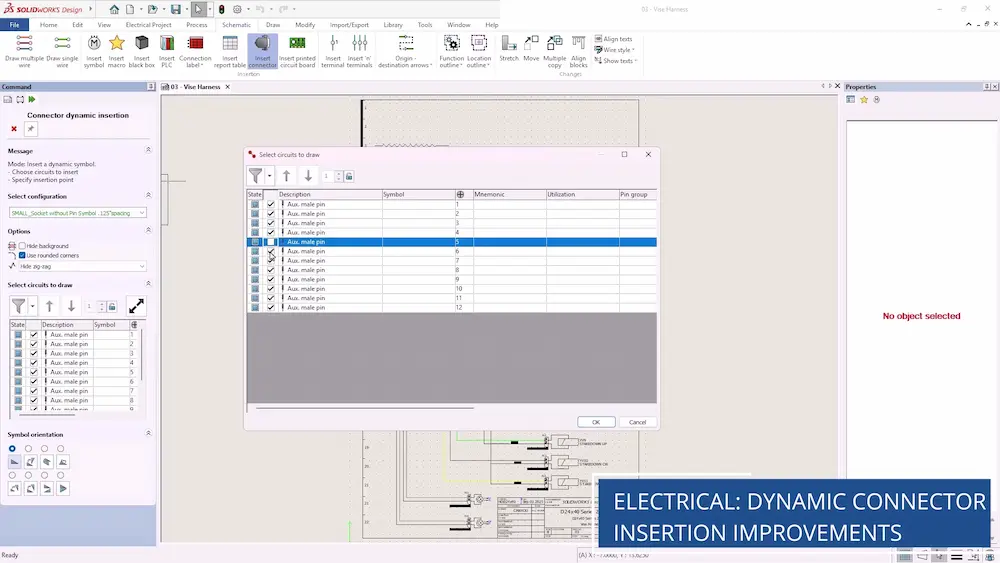

2. 增强型动态连接器插入

含大量连接器的设计往往需要精细的符号放置与端子选择操作。全新的动态连接器插入界面新增了展开按钮，可显示用于回路与端子选择的高级筛选器。

这一功能对高针脚数连接器尤为实用，让工程师在插入符号时可快速取消选中或包含指定端子。该界面还简化了回路与端子属性的编辑操作，带来更直观、更高效的设计体验。

电气产品经理斯特凡诺・比加齐表示：这项功能在连接器符号插入过程中节省时间、提升端子选择准确性，让设计流程更高效、更可靠。

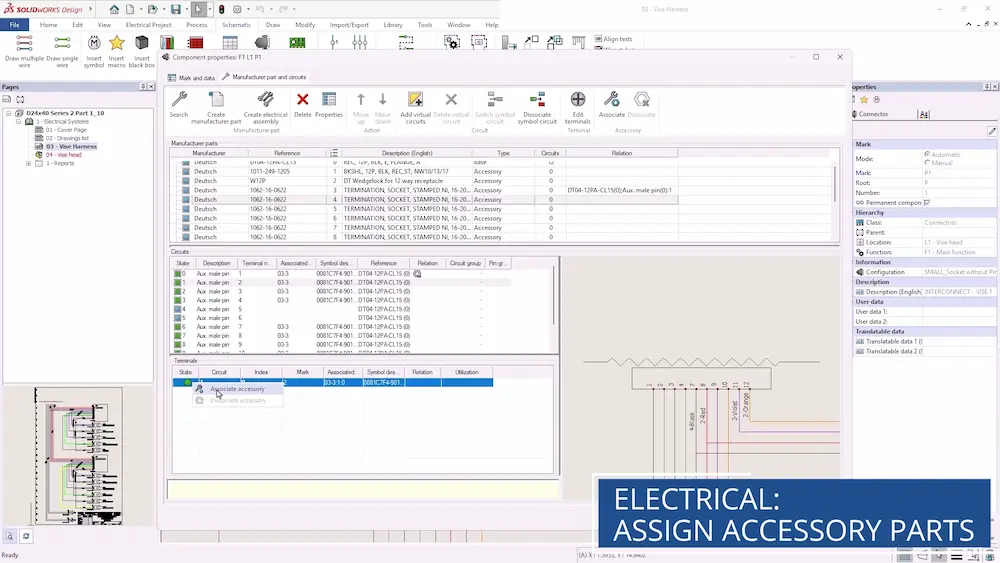

3. 附件零部件关联

SOLIDWORKS Electrical 2026 让为端子与回路分配附件零部件变得简单易行 —— 密封件、端接件（含线套、压接件等）及其他相关附件类元件，现在可直接关联到单个端子，而非仅关联到主厂商零部件。附件分配完成后，会同步显示在连接标签中，完整呈现厂商零部件编号与端接明细。

该功能提升了文档准确性，在配置连接器时提供更高的灵活性与精度，助力与制造团队更顺畅地沟通。

随着线束设计在行业中愈发普及，拥有一项能精准、便捷地为端子分配厂商附件零部件的功能至关重要。这项功能搭配连接标签使用，可让整个流程更顺畅、更精准，有效避免失误。电气产品经理斯特凡诺・比加齐表示。

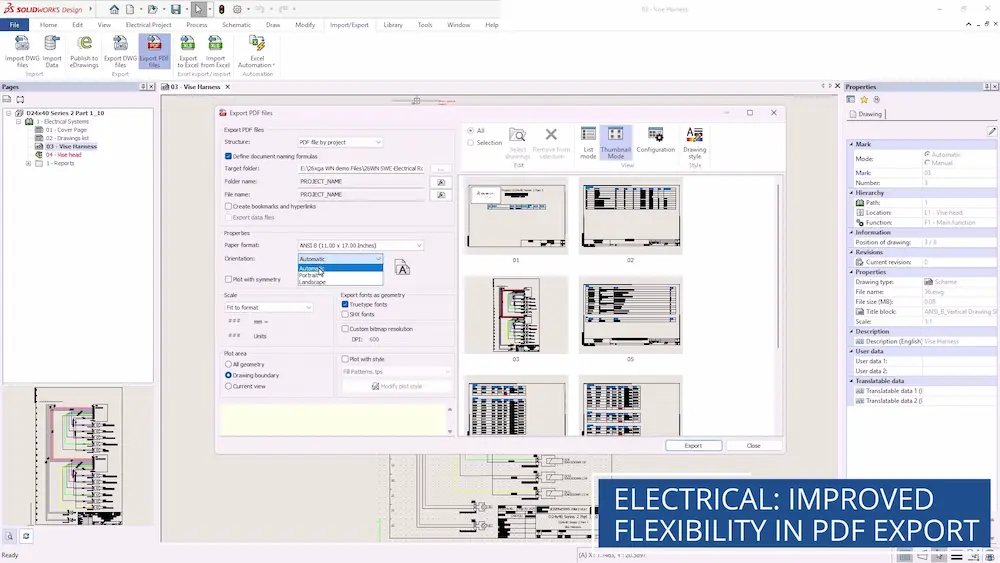

4. 优化的 PDF 导出选项

工程图纸是任何工程工作流程的关键环节。更新后的 PDF 导出功能新增按项目、按文档或按文件导出的选项，并支持自定义文件夹与文件命名规则。

此外，自动方向识别功能可确保横向与纵向图纸在最终输出文件中均正确旋转。这一增强功能让用户可直接从 SOLIDWORKS Electrical 生成专业、可直接打印的工程文档。

电气产品经理斯特凡诺・比加齐表示：该功能减少了手动调整需求，简化导出流程，对采用自定义设置的专属布局尤其友好。我能预见，在项目收尾的繁重工作中，它会大幅节省时间，同时有助于赶工期时减少错误、提升协作效率。

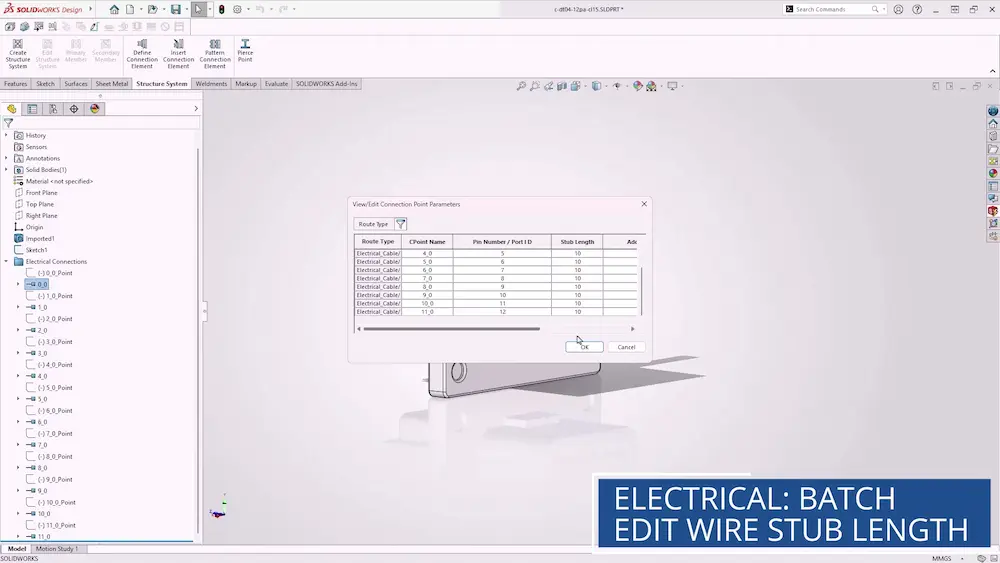

5. 连接点参数编辑

SOLIDWORKS Electrical 3D 用户一定会喜爱全新的连接点参数批量编辑功能。特征树中新增的命令可打开一张表格，列出当前文件中的所有连接点，支持批量更新线头长度。

该功能免去了逐个编辑特征的繁琐操作，大幅缩短设置时间，同时降低配置出错概率。批量编辑工具向来是减少重复工作量的实用功能！

电气产品经理斯特凡诺・比加齐表示：对电气 3D 用户而言，它加快了线头长度更新速度、减少设置错误，还能让人一目了然地对比连接点属性。

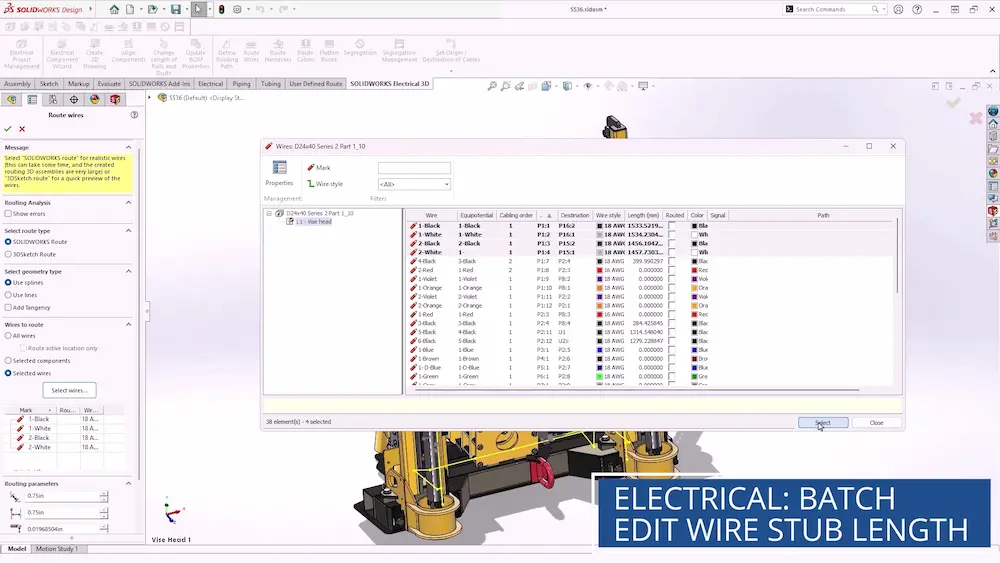

6. 选择性电线布线

精准的电线布线对确保装配适配性与功能实现都至关重要。SOLIDWORKS Electrical 新增的布线所选电线命令，让工程师可对项目内单根电线执行布线，为布线路径提供更强的操控性。

无论是从指定端子开始布线，还是通过支撑结构校验布线路径，这项功能都为设计流程增添了灵活性与精度。

电气产品经理斯特凡诺・比加齐表示：全新的 “布线所选电线” 命令是一项出色的补充，可实现精准的电线布线控制。在狭小空间内作业或满足特定设计约束时尤为实用 —— 我相信它会让路径校验工作变得轻松很多。

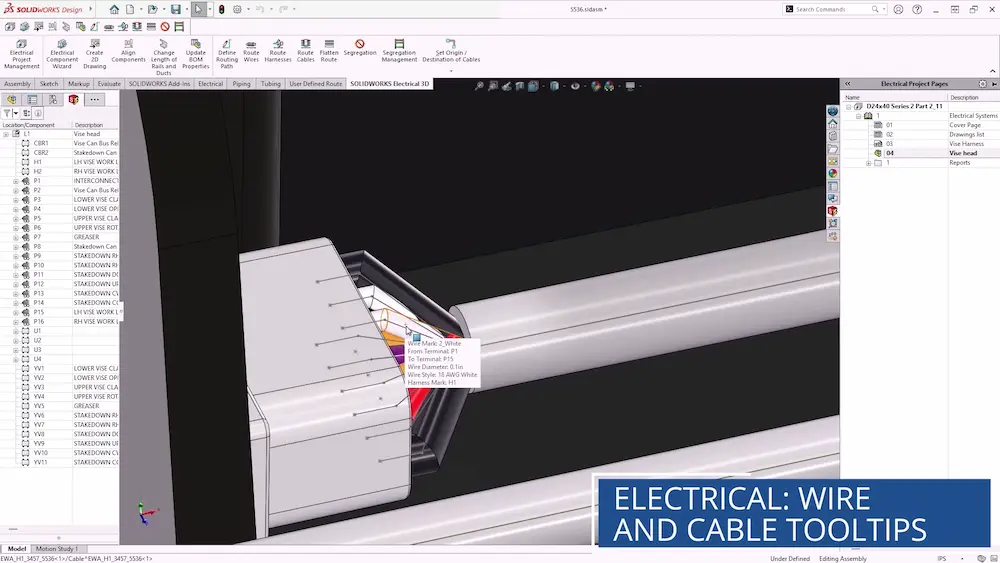

7. 用于线束校验的电线提示框

SOLIDWORKS 2026 让线束校验变得更直观、信息更丰富。

高亮显示单根电线或电线分支时，提示框会展示电线属性、连接器明细与线束标记；针对分支，还会额外显示束线直径与电线数量。即便未启用布线功能，所有用户也可使用这些提示框，让线束设计在最终定稿前的检查与校验更便捷。

电气产品经理斯特凡诺・比加齐表示：全新的电线提示框在线束校验阶段作用显著。即便未启用布线，也能即时查看电线与分支明细，让设计检查更快捷、更直观。

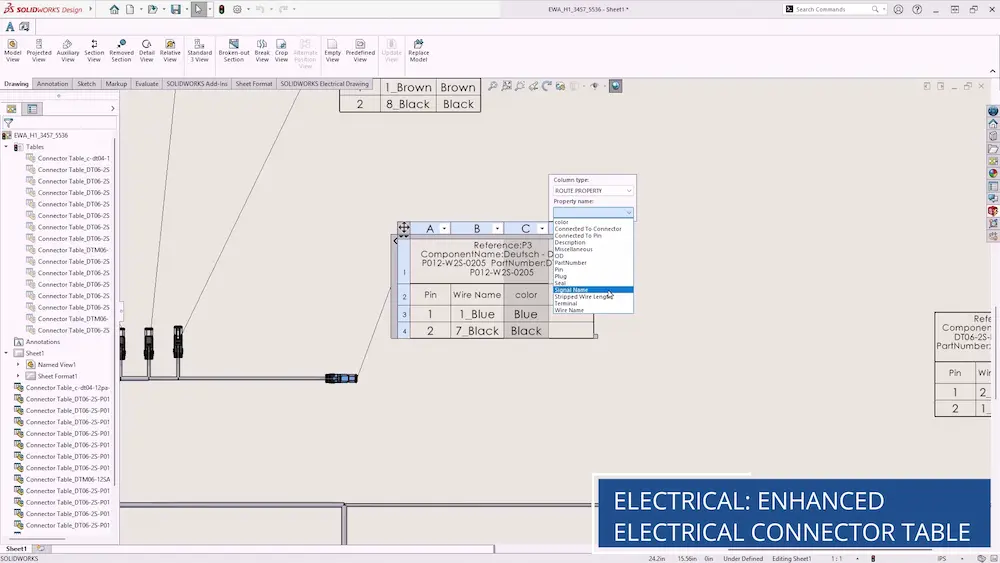

8. 扩展的连接器表格属性

2026 版 SOLIDWORKS Electrical 对连接器表格的增强，让生产加工图纸受益匪浅。只要从 - 到清单中存在对应数据，工程师现在可新增列以显示更多布线属性。

这一功能可生成更完整的平展图纸，提升清晰度并减少手动标注需求；同时支持同步更新所有表格，确保全文档内容一致。

电气产品经理斯特凡诺・比加齐表示：优化后的连接器表格对生产加工图纸是一大助力 —— 直接从 “从 - 到” 清单调取布线属性，让输出内容更清晰、更贴合用户需求。

结论

值得再次强调两项核心增强功能带来的价值：增强型动态连接器插入与连接点参数编辑。这两项功能在 2D 与 3D 环境中协同工作，简化连接器相关操作。它们大幅提升易用性、缩短设计时间，在线束设计这类日常高频操作场景中效果尤为突出。通过简化符号放置与端子配置，为工程师带来更高效、更省时的操作体验。

总而言之，SOLIDWORKS 2026 为电气设计带来了一套全面且强大的功能增强，精准匹配商用场景下专业工程师的需求。从更智能的导入方式到更详尽的工程文档，各项功能均简化了工作流程、提升了设计准确性。
