如何在 SOLIDWORKS Electrical中使用多端子符号

在 SOLIDWORKS Electrical 2025 版本之前，与其他电气元件不同，软件不支持插入多个端子符号。因此，对于 2025 版之前的旧版本，若要处理单层端子，需要采用变通方案。

尽管 SOLIDWORKS Electrical 2025 及更高版本新增了原生工作流，可直接使用多个符号表示单层端子，但旧版本用户仍有对应的解决方案。本文末尾会介绍新版本的更新功能，首先讲解旧版本的实现方法。

SOLIDWORKS 2024 及更早版本中电气端子的表示方法

核心难点：以多种形式表示单层端子，同时不增加端子的总层级数。这对生成精准的报表、以及后续设计变更的便捷操作至关重要。

解决方案：使用连接标签显示精准信息，同时使用多个符号，且不破坏任何自动报表功能。

创建新符号

需要创建全新的 SOLIDWORKS Electrical 符号并添加至符号库。务必在属性菜单中，将符号类型设置为连接标签。

1、从命令管理器的库选项卡中，打开符号管理工具。

2、选择创建新符号的选项。

3、绘制符号的几何图形。

4、放置插入点，用于后续的图纸放置。

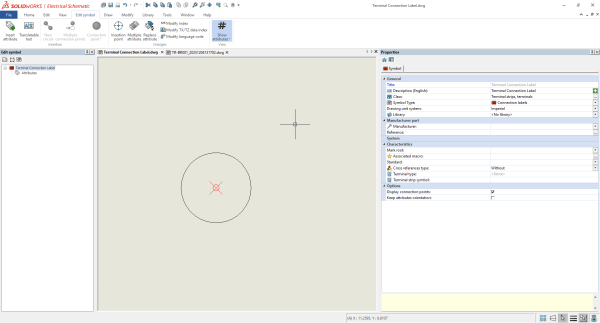

带有插入点的终端符号

插入连接标签

符号创建完成后，即可插入连接标签。这一步与常规的符号插入方法不同。

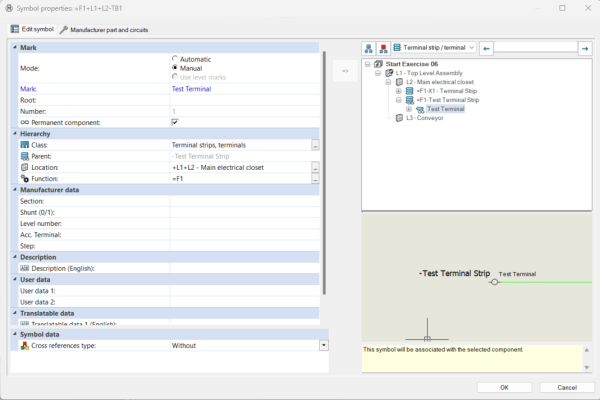

库中的新终结符

在原理图选项卡下选择连接标签。选择为元件插入连接标签。在元件树中定位到目标端子。

添加属性

插入连接标签后，可打开符号并按需修改。按照常规端子符号的方法添加属性，让其外观与已插入的端子符号保持一致。

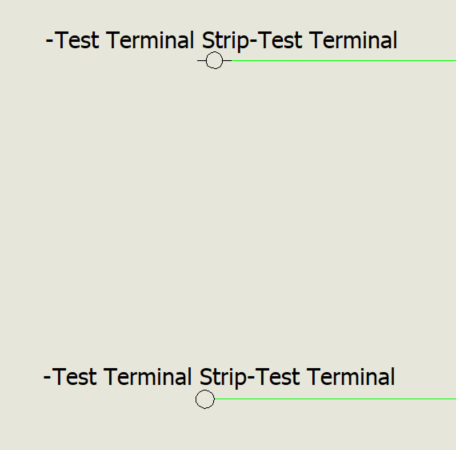

带有属性的自定义组件符号

示例中使用了元件标记，也可根据需求添加任意信息。本示例中，为区分两种符号，连接标签采用了简单的圆形符号。

该方法的最佳实践

最推荐的方案是升级至最新版 SOLIDWORKS Electrical，但如果无法升级，需牢记以下要点：

• 由于该符号用于端子，建议采用圆形符号。

• 无需从零创建新符号，可打开现有符号并复制几何图形复用。

• 该方法仅实现端子的可视化表示，不会生成实际的导线连接点。

• 若需要导线标记，需在电气项目配置中启用允许开放式导线选项。

SOLIDWORKS Electrical 2025 及更高版本的多端子符号使用

上述变通方案在 2025 及新版本中已不再适用。新版本可通过分布式端子功能实现，无需使用连接标签。

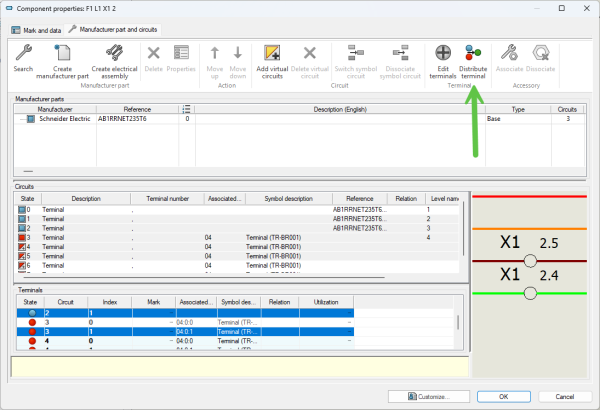

在SOLIDWORKS Electrical中使用分布式终端

该端子处理新功能的核心优势：不再是单纯的可视化表示，与连接标签不同，该功能会完整承载端子的所有数据。

该功能可成功为同一个端子创建多个符号，与其他元件类型的操作逻辑一致。该更新的核心意义在于：每个插入的符号不会为端子增加额外的层级。

紧跟 SOLIDWORKS 功能更新

尽管上述变通方案可实现多端子符号的插入，但最优解决方案仍是使用最新版本的 SOLIDWORKS Electrical。保持软件版本最新，可充分利用最新功能升级，获得最优的软件运行性能。
