如何替换SOLIDWORKS Electrical 项目内的数据

在使用 SOLIDWORKS Electrical 进行工作时，有时需要对制造商部件、电缆部件、符号、标题栏等对象进行更新或替换操作。若项目中此类对象的数量庞大，整个替换过程会十分繁琐。幸运的是，SOLIDWORKS 提供了针对性的解决方案：数据替换命令。

数据替换功能

数据替换命令位于处理选项卡中。

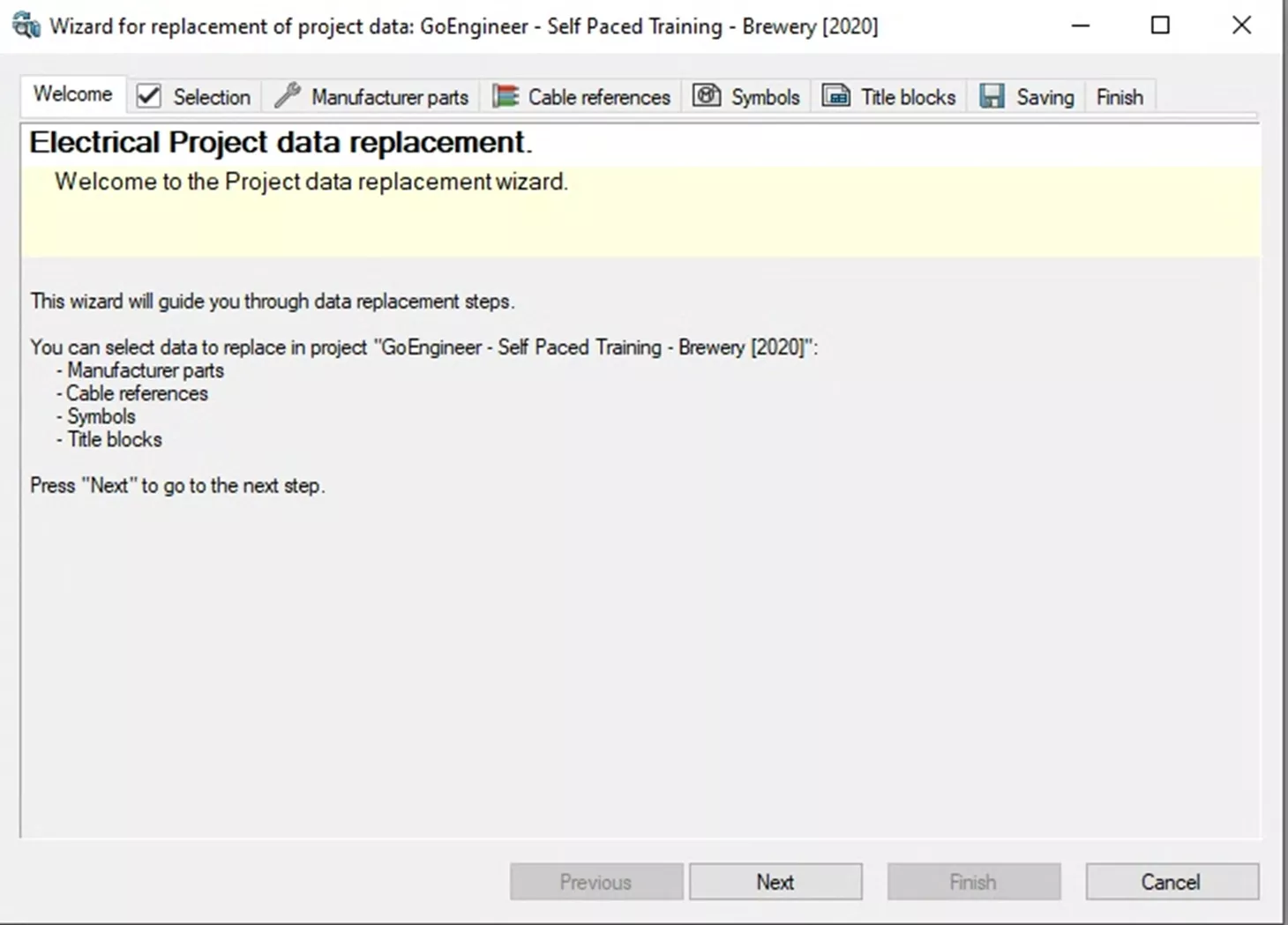

单击该命令，即可打开项目数据替换向导。

向导界面包含多个选项卡，且会对操作逻辑进行说明。点击下一步，即可进入选择选项卡。

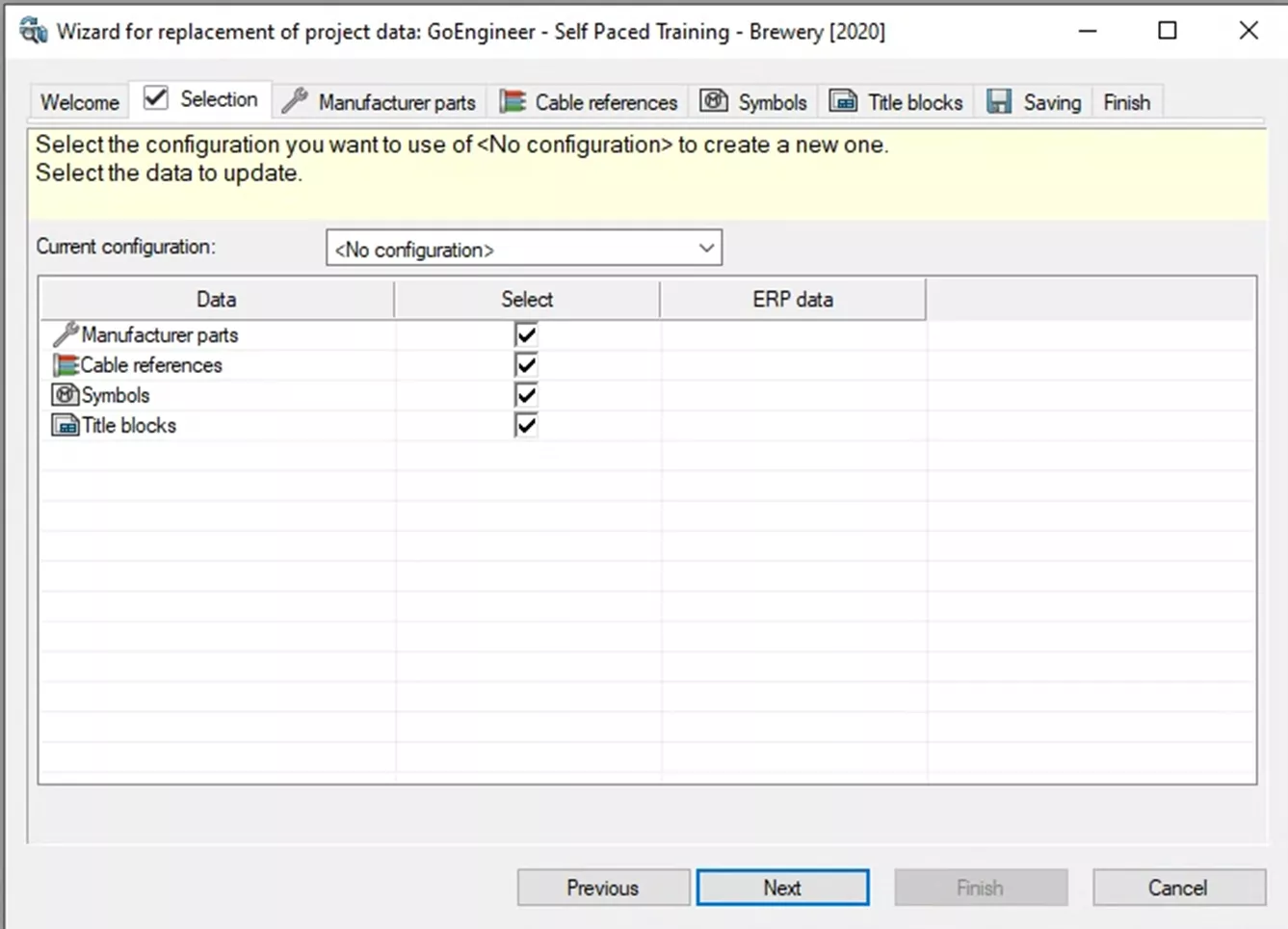

在选择选项卡中，需选定要使用的配置。在本场景中，配置指预先设定好的待替换数据组合。若你是首次使用该功能，界面仅会显示 **<无配置>** 选项，继续操作后系统将自动创建新配置。

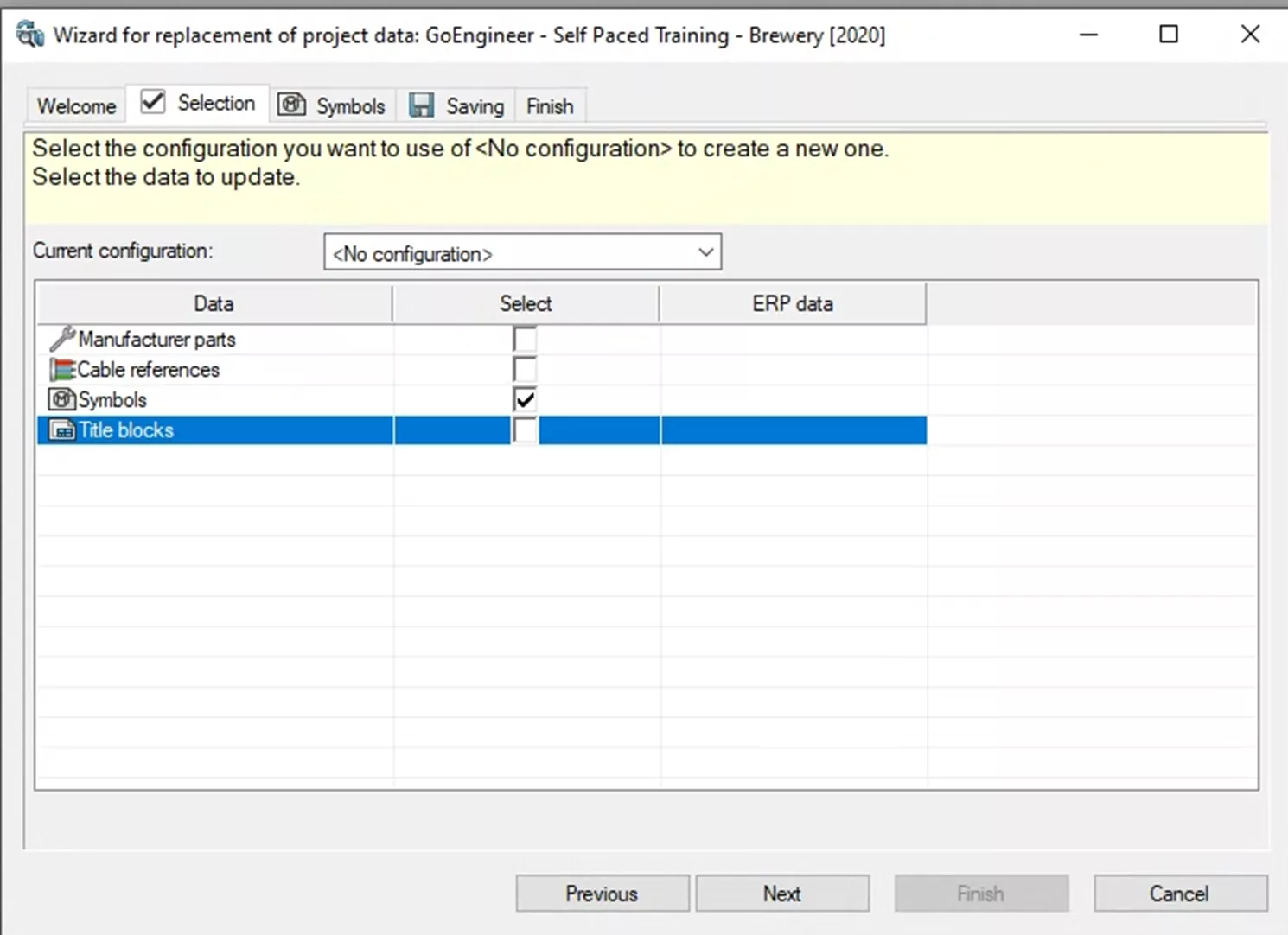

本示例仅需替换符号，因此取消勾选除符号外的所有选项，随后点击下一步。

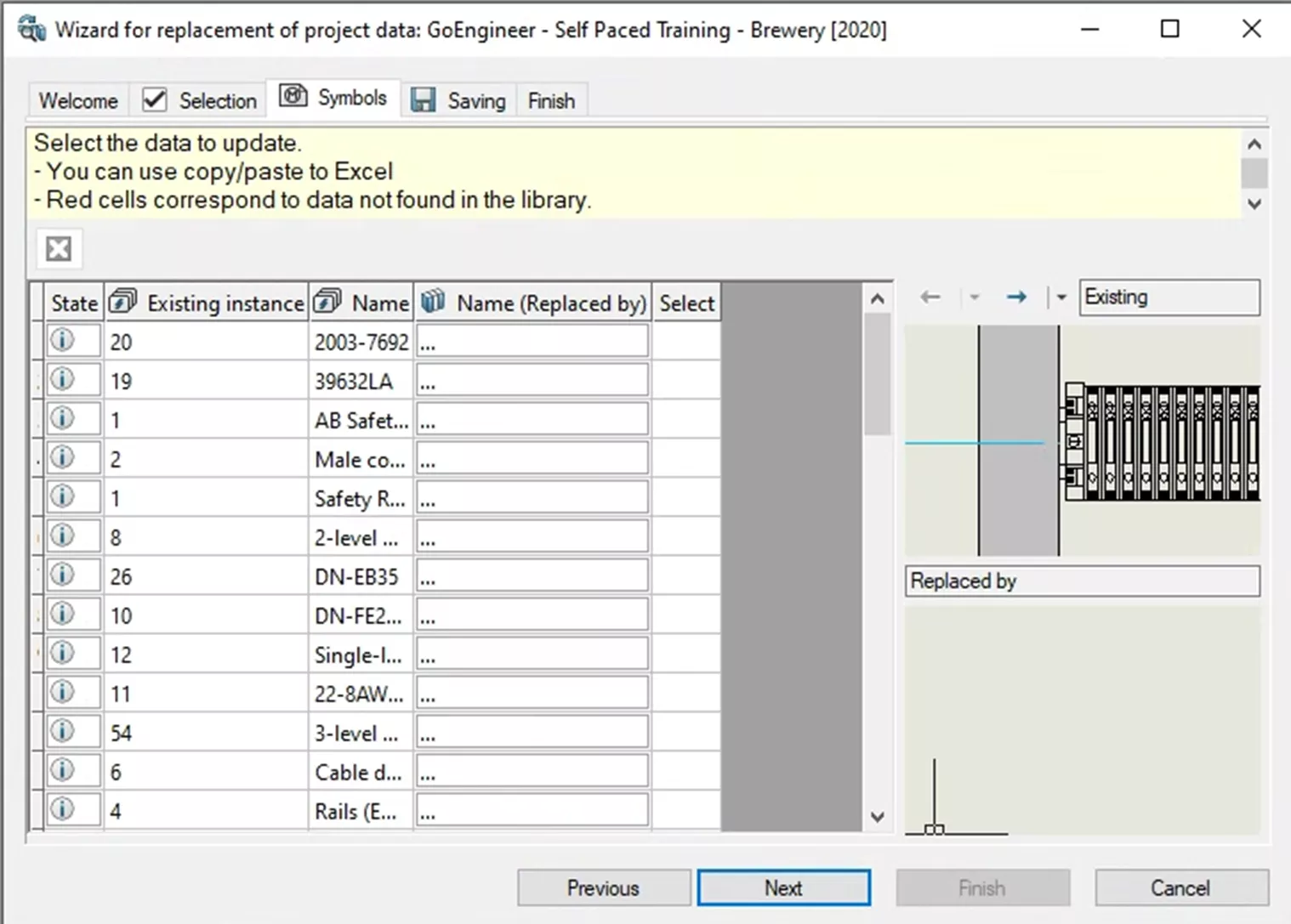

完成上述选择后，界面将仅保留符号选项卡，其余选项卡自动隐藏。

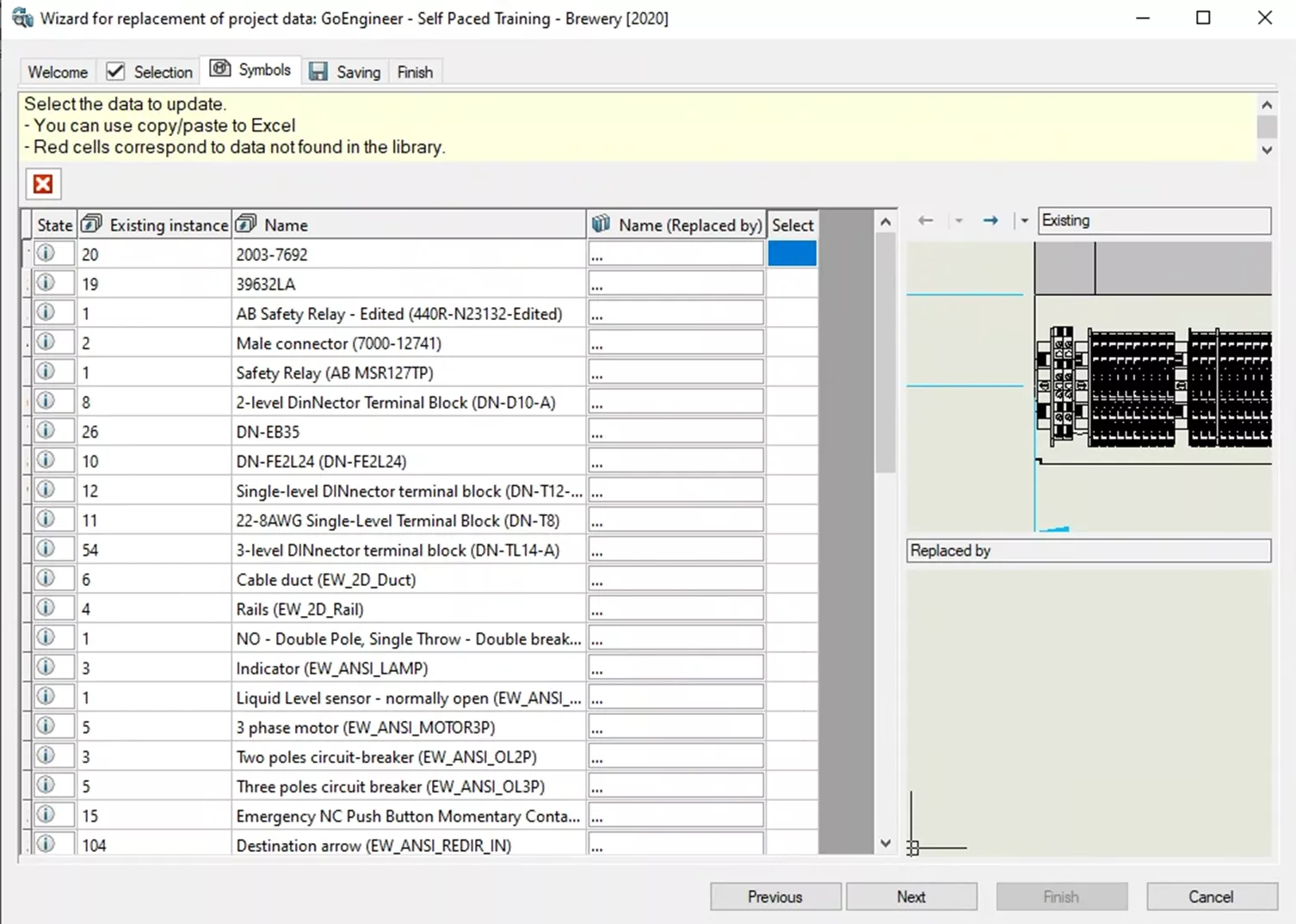

符号选项卡中会列出当前项目所使用的全部符号。

表格包含多列核心信息：

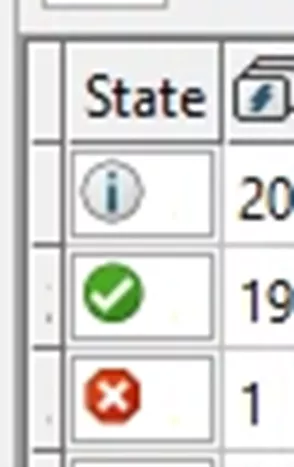

状态列：标识对象的三种状态

默认显示i 图标：未做任何修改

绿色对勾：已选定替换对象，且与原对象兼容匹配

红色叉号：已选定替换对象，但与原对象不兼容

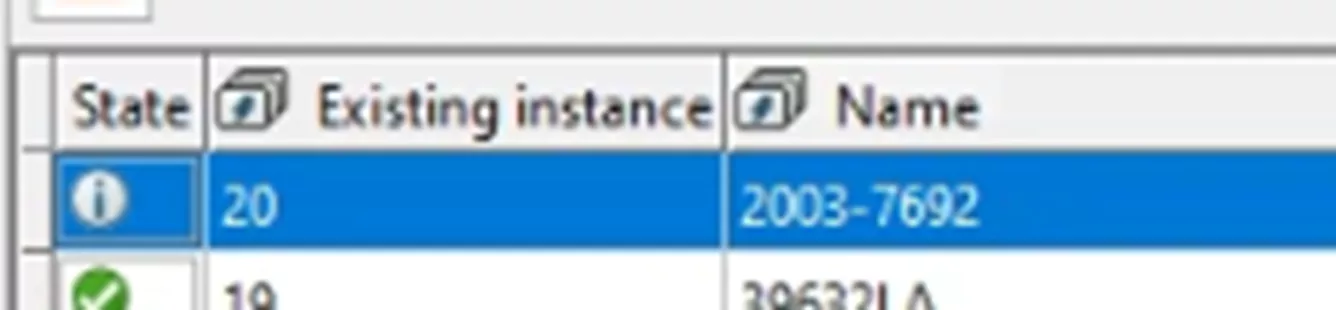

现有实例数列：显示该对象在项目中的使用数量（示例中符号2003-7692共使用 20 次）

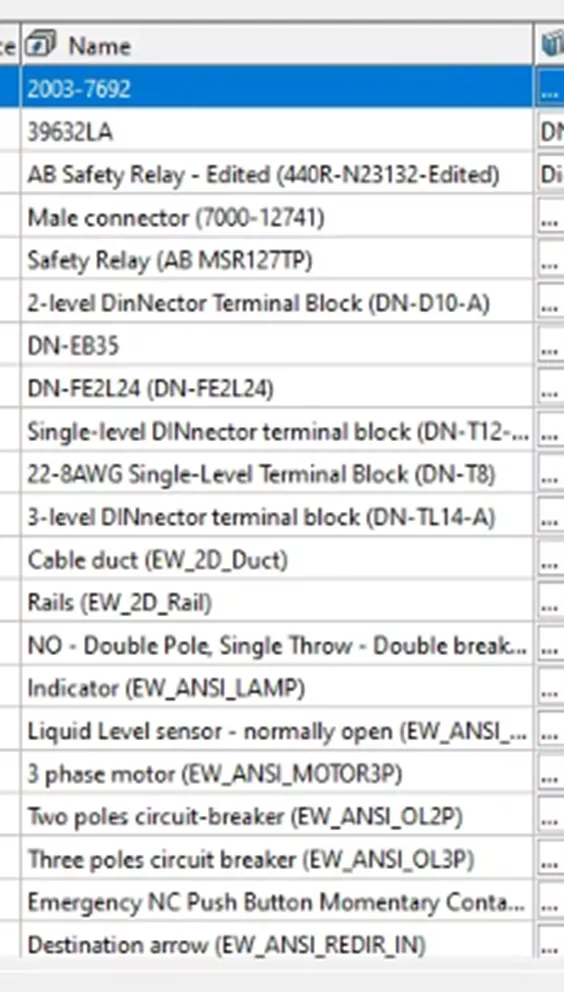

名称列：列出项目中所有符号的名称

替换名称列：双击单元格可打开选择菜单，选定用于替换的目标对象

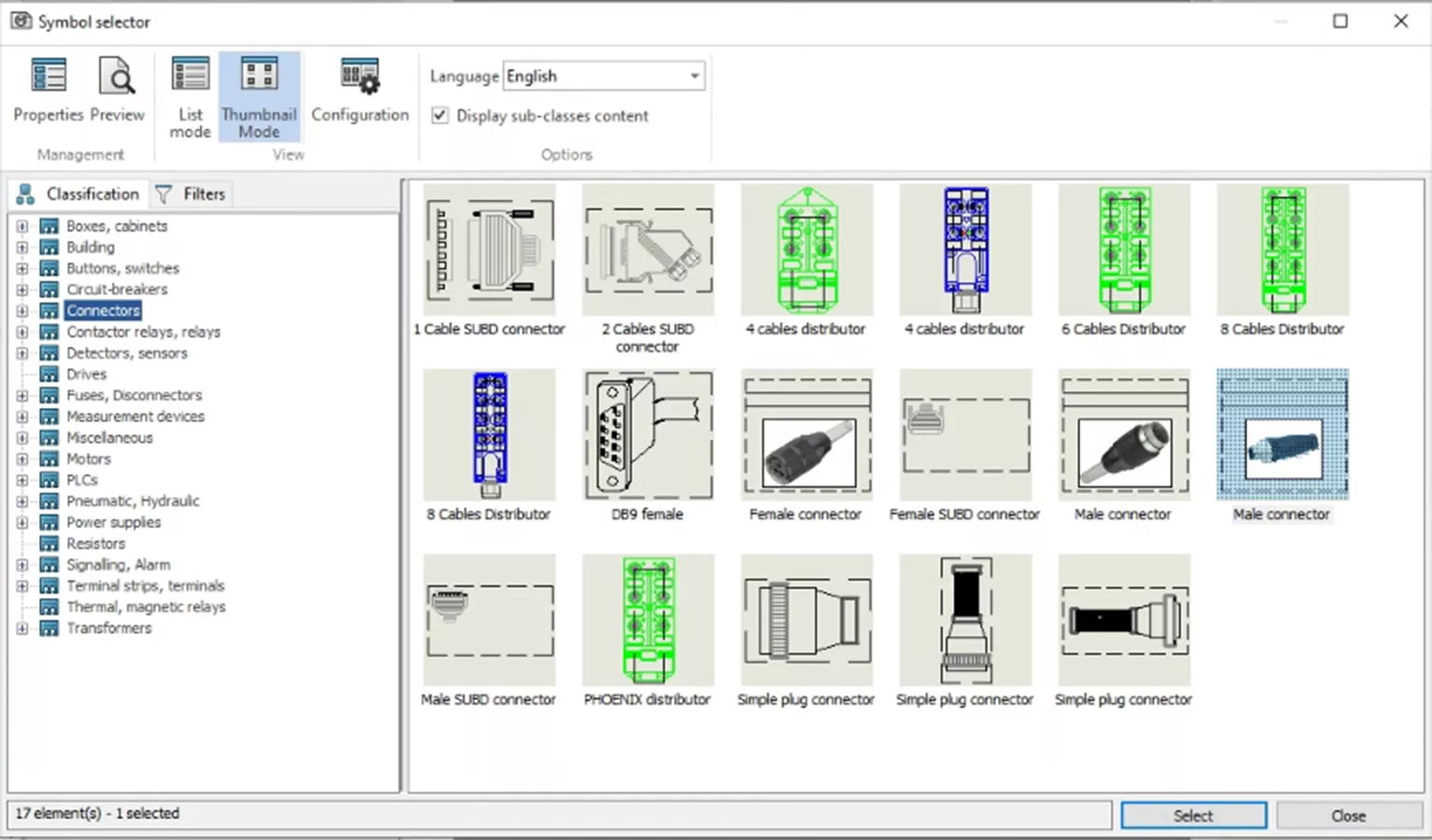

双击单元格后，会打开符号选择器，并自动筛选与当前对象匹配的可选列表（例如替换连接器时，仅显示连接器类选项）。

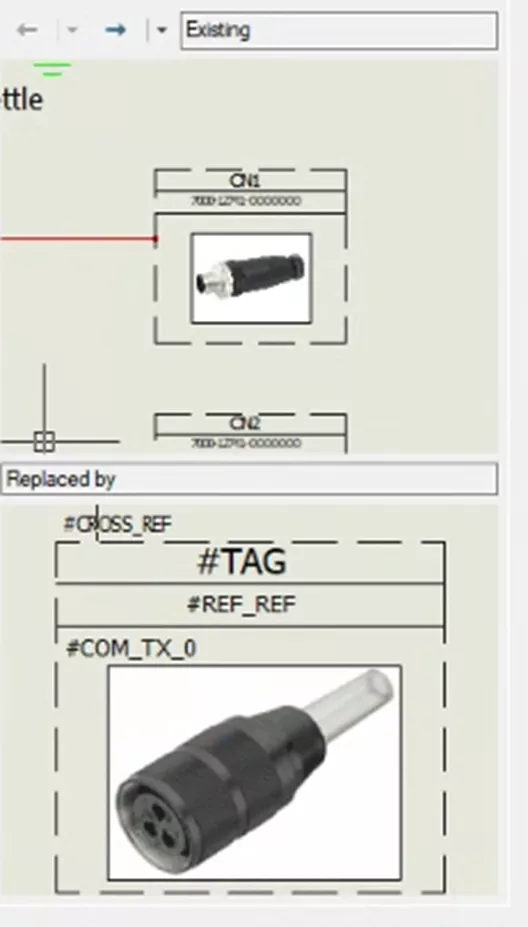

选定替换对象后，该对象会显示在替换名称列中。此外，符号与标题栏的替换界面右侧会提供可视化预览效果。

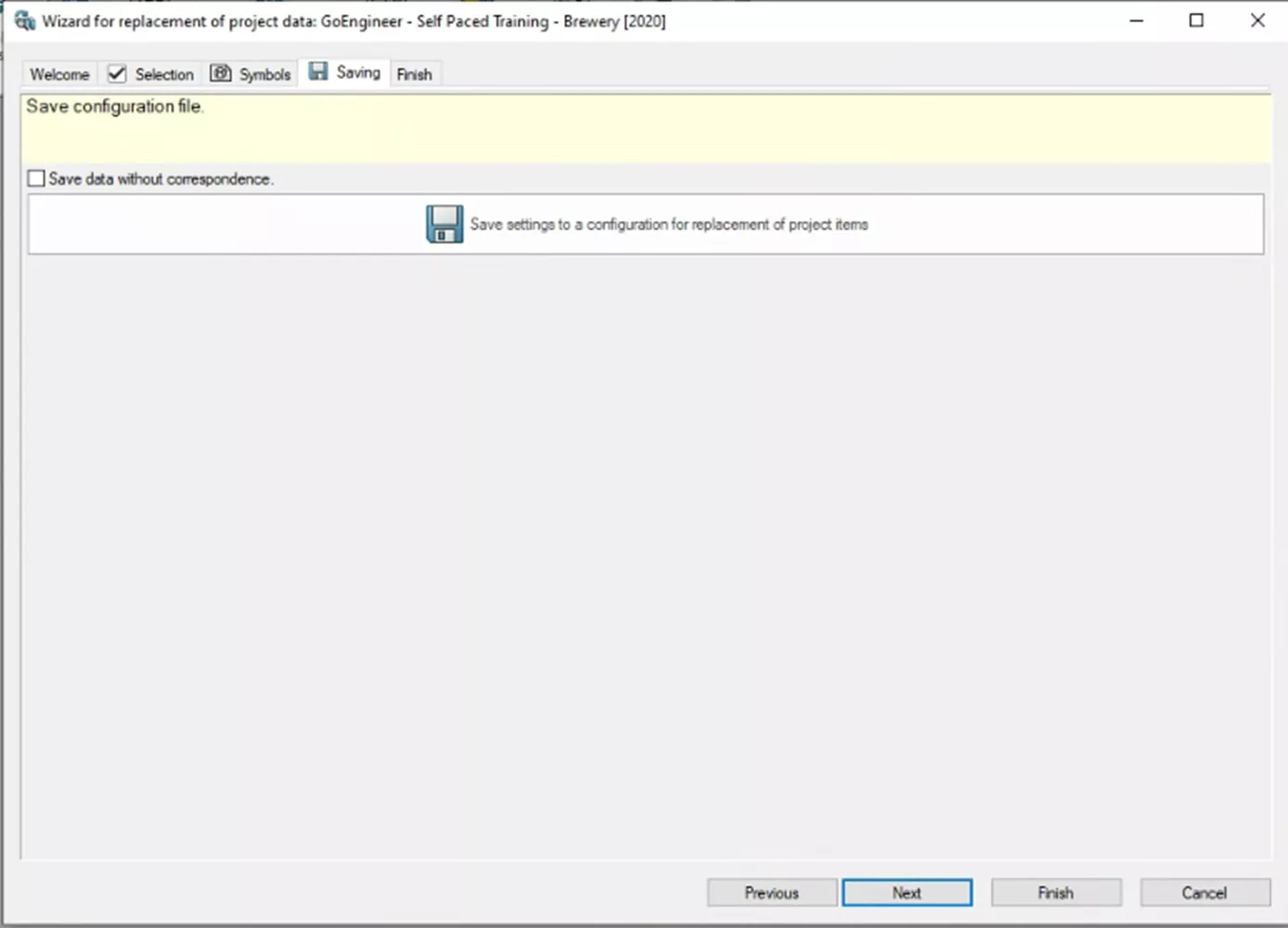

选定所有需替换的对象后，点击下一步进入保存选项卡。在此界面可保存当前配置，该配置可直接应用于其他项目的同类部件替换，适用于部件停产、全项目统一更新的场景。

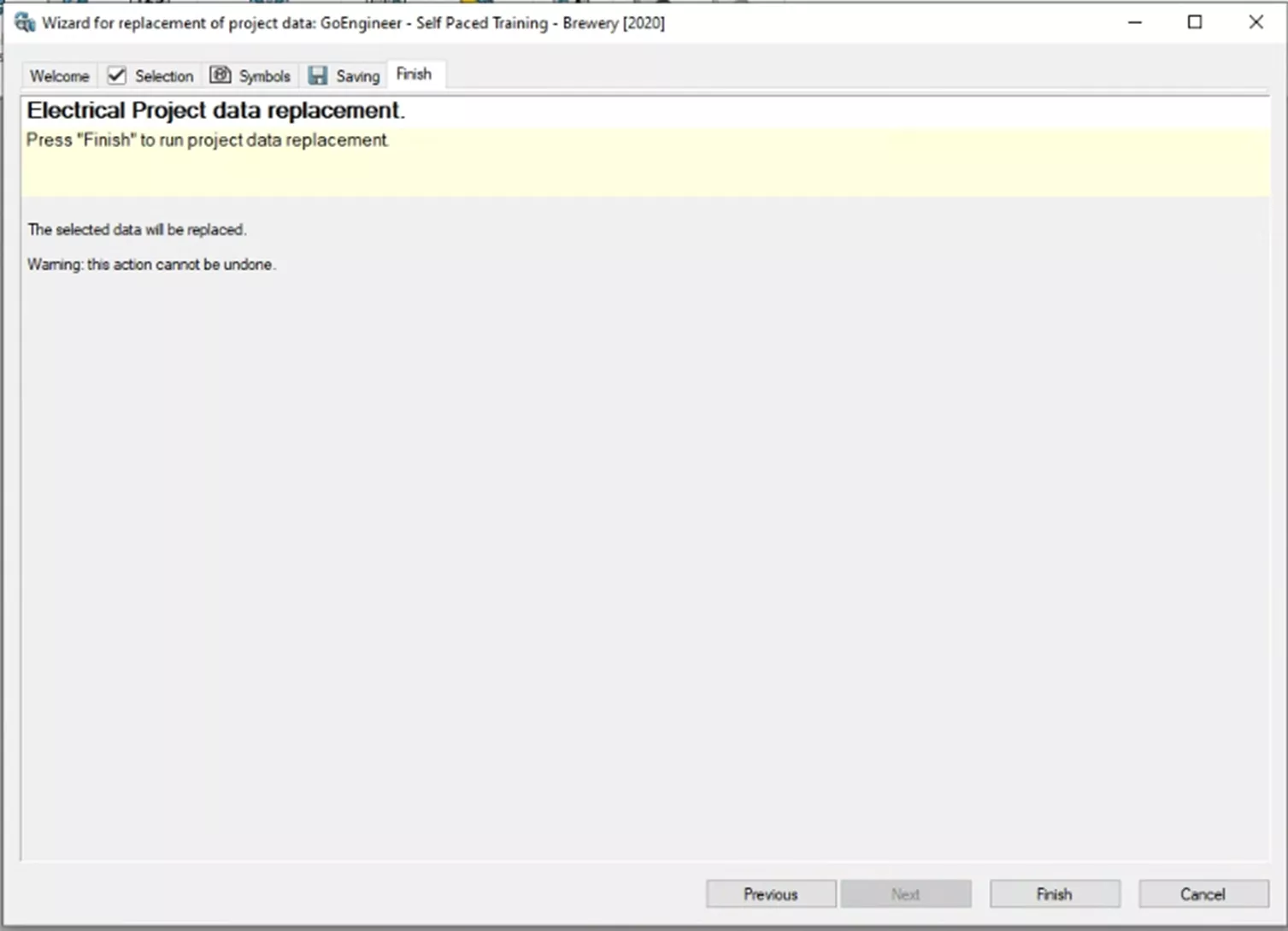

再次点击下一步，进入完成选项卡。此界面无操作项，仅提示选定的数据将被替换，并发出警告：该操作不可撤销。确认修改后点击完成。

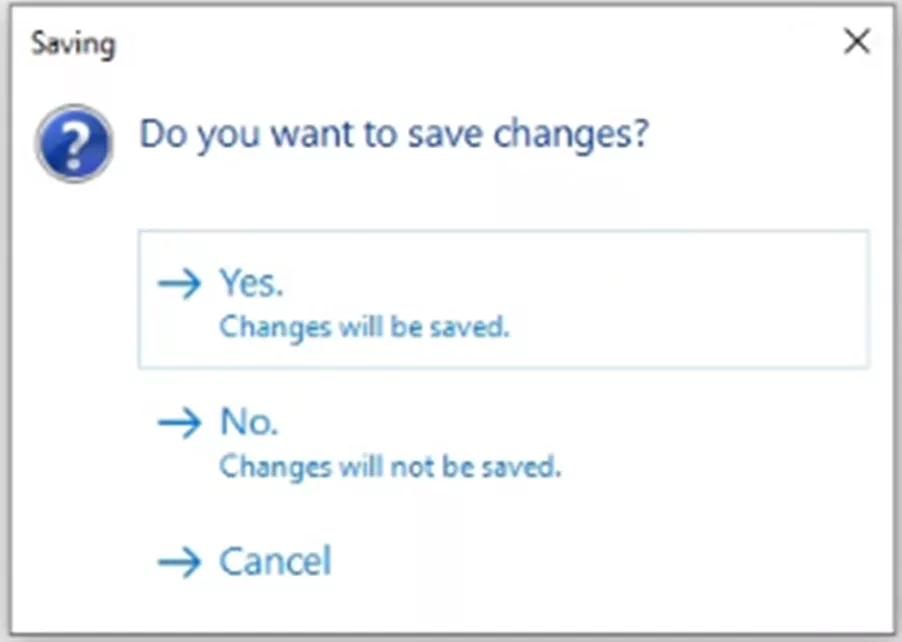

点击完成后，系统会弹出二次确认弹窗，询问是否保存修改，提供三个选项：

本示例选择是。

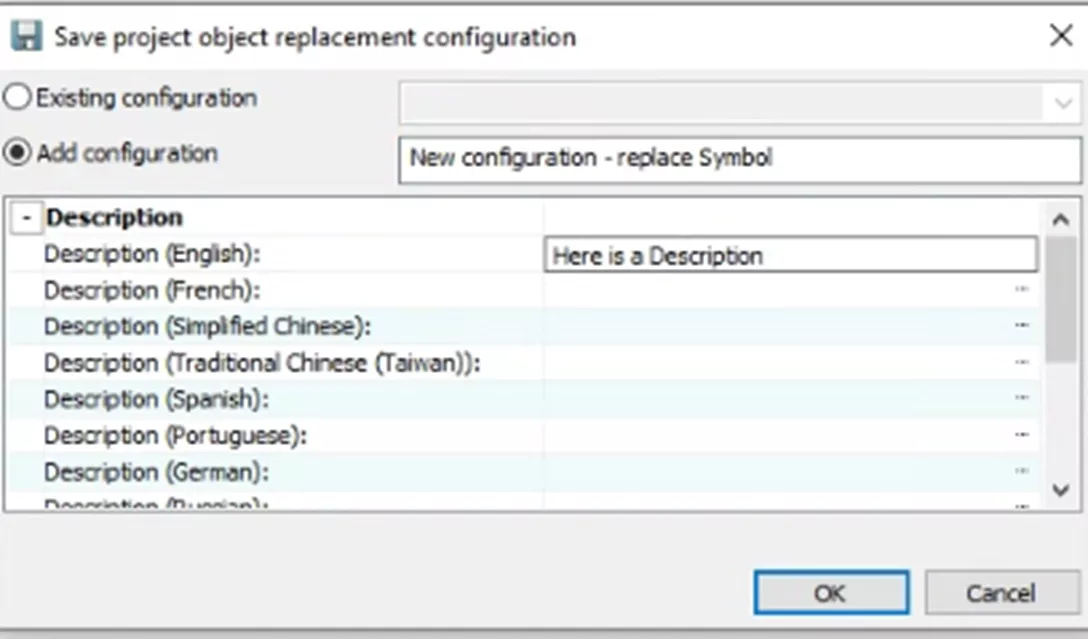

进度条加载完成后，会弹出保存项目对象替换配置窗口，你可选择保存方式：

覆盖现有配置

新建配置并自定义名称

同时可按当前使用语言添加配置描述信息。

等待进度条执行完毕，窗口自动关闭，即代表数据替换操作成功完成。
