SOLIDWORKS Electrical 图纸样式设置

在使用 SOLIDWORKS Electrical 进行工作时，搭建项目模板是整个流程的核心环节，高效完成模板配置能在后续创建电气项目时节省大量时间。在模板配置过程中，图纸样式配置是一个极易被忽略的实用工具。

借助图纸样式配置工具，你可以在统一界面中设置并保存企业标准的图层、线型、文字样式、指引线样式。本文将详细讲解该工具的调用方法，以及模板配置过程中的各项设置与操作逻辑。

SOLIDWORKS Electrical图纸样式配置

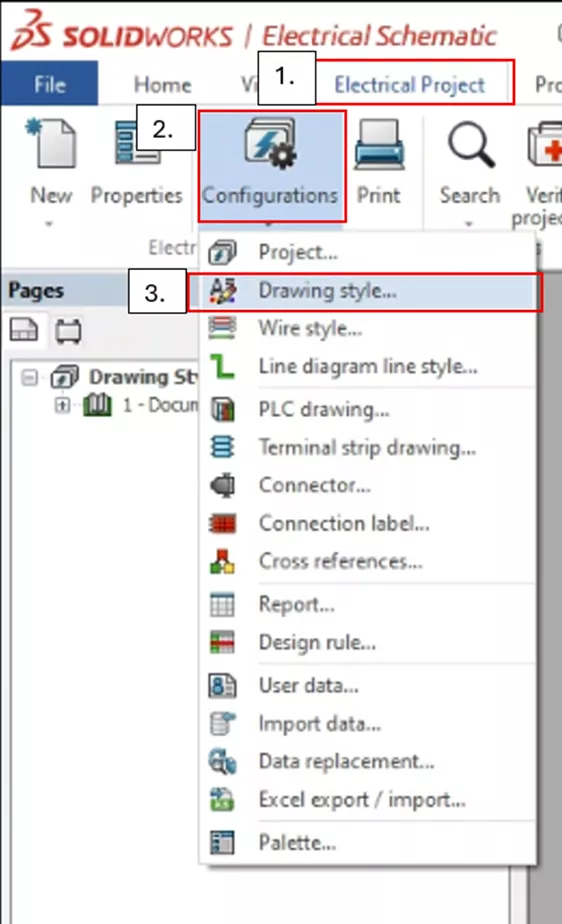

依次执行以下操作打开配置界面：

切换至电气项目选项卡

单击配置下拉按钮

选择图纸样式选项

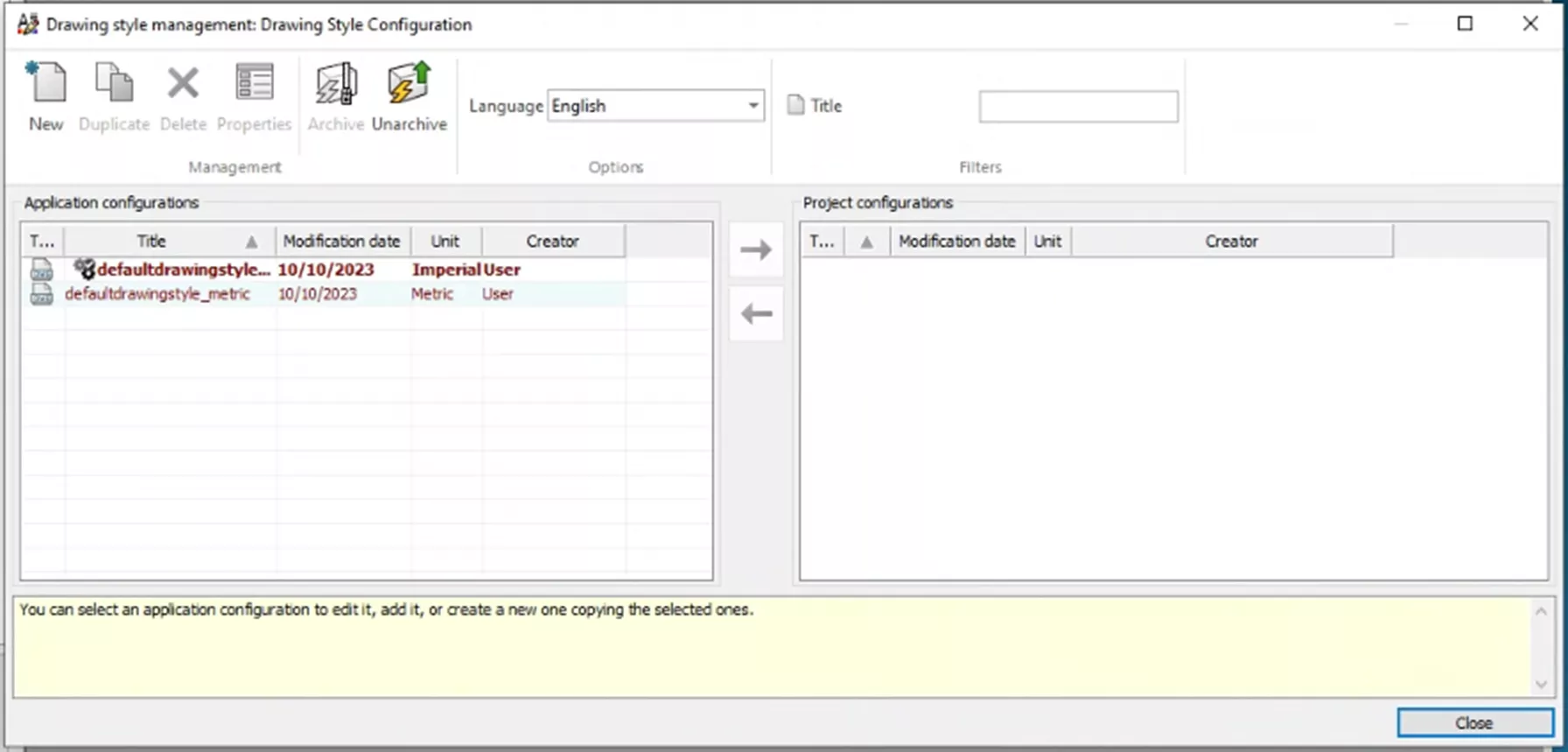

此时将弹出图纸样式管理器窗口，窗口内包含多项操作命令，以及两组配置列表：应用配置与项目配置。

应用配置：包含所有自定义图纸样式，以及软件自带的两套默认配置，是图纸样式的主列表，可在任意项目中调用。

项目配置：仅包含已添加到当前项目的图纸样式。

在图纸样式管理器中，可对应用配置执行以下核心操作：

新建：从零创建全新配置，完全自定义项目所需的样式参数。

重复：复制当前选中的应用配置，生成副本配置。

删除：删除当前选中的配置文件。

属性：修改当前选中配置的基础参数。

归档 / 解除归档：可保存并共享配置文件，功能与环境归档类似。

下面以实操案例讲解配置流程：首先复制默认的英制图纸样式（Defaultdrawingstyle_imperial）。

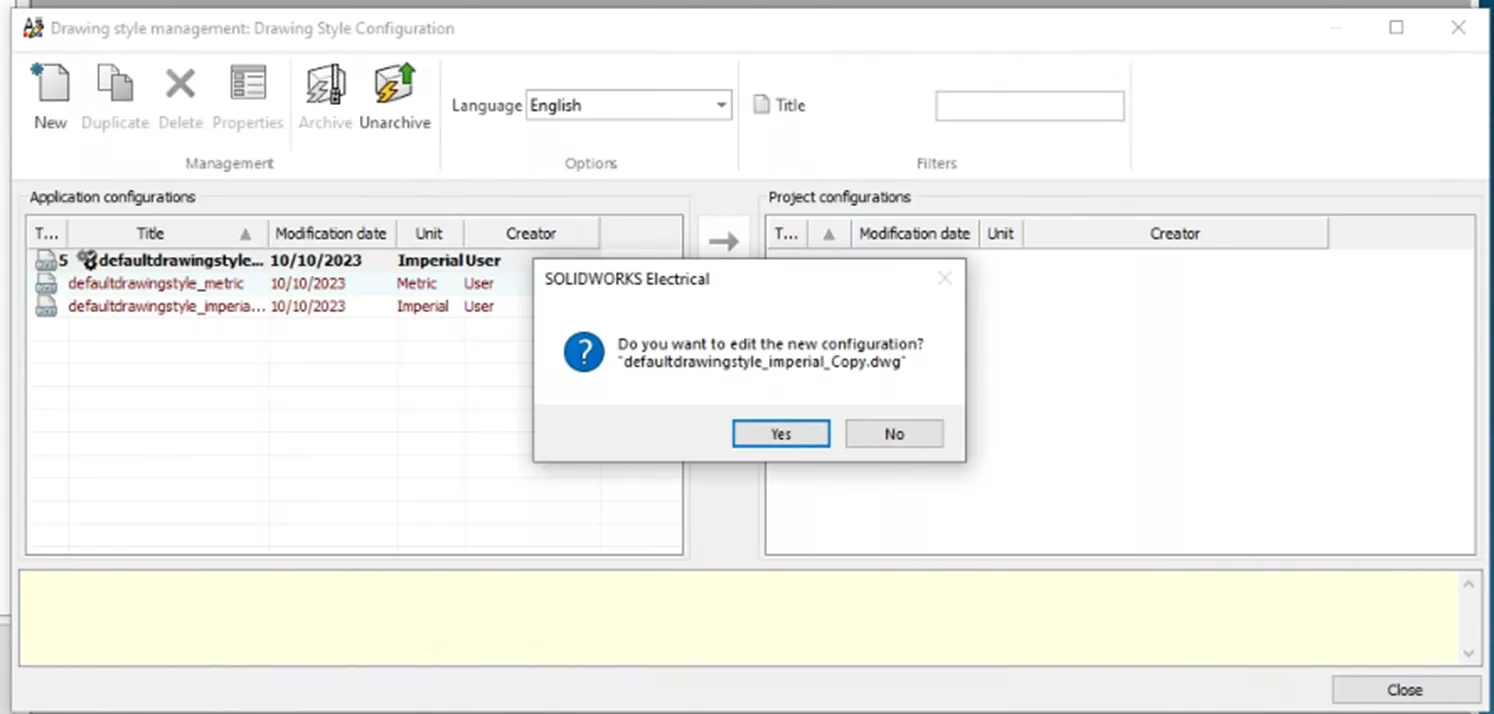

复制完成后，SOLIDWORKS Electrical软件会弹出提示框，询问是否立即编辑新配置，本案例选择是。

编辑图纸样式

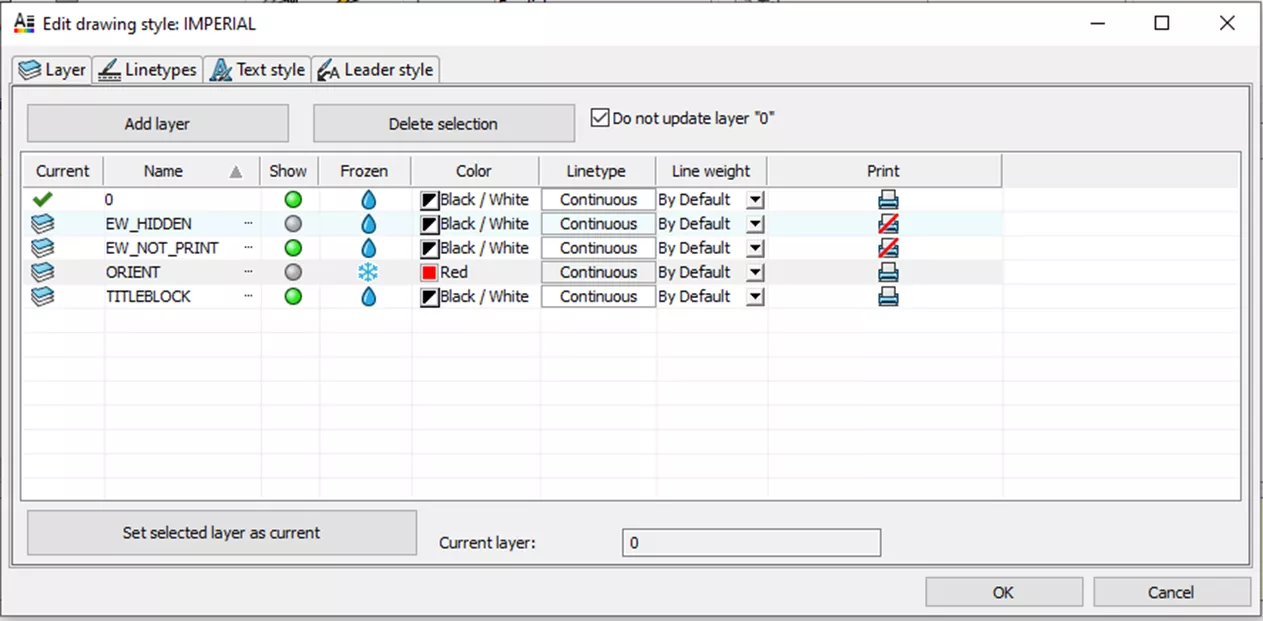

进入编辑图纸样式窗口（本例为英制配置），窗口包含四个核心选项卡：图层、线型、文字样式、指引线样式。

图层

图层选项卡中显示默认图层及对应参数，支持以下操作：

添加图层：新建自定义图层

删除所选内容：删除选中的图层

不更新 0 图层：锁定不修改默认 0 图层

图层参数说明

当前：控制当前激活图层，选中图层后单击左下角将选定图层设为当前图层即可切换。

名称：可修改现有图层名称，或设置新图层名称。

显示：绿色圆圈为显示，灰色圆圈为隐藏；隐藏对象不会被打印。

冻结：图标与显示列相似，若需提升软件运行性能，优先使用显示 / 隐藏功能。

颜色、线型、线宽：控制图层上对象的视觉外观。

打印：控制该图层上的对象是否参与打印。

线型

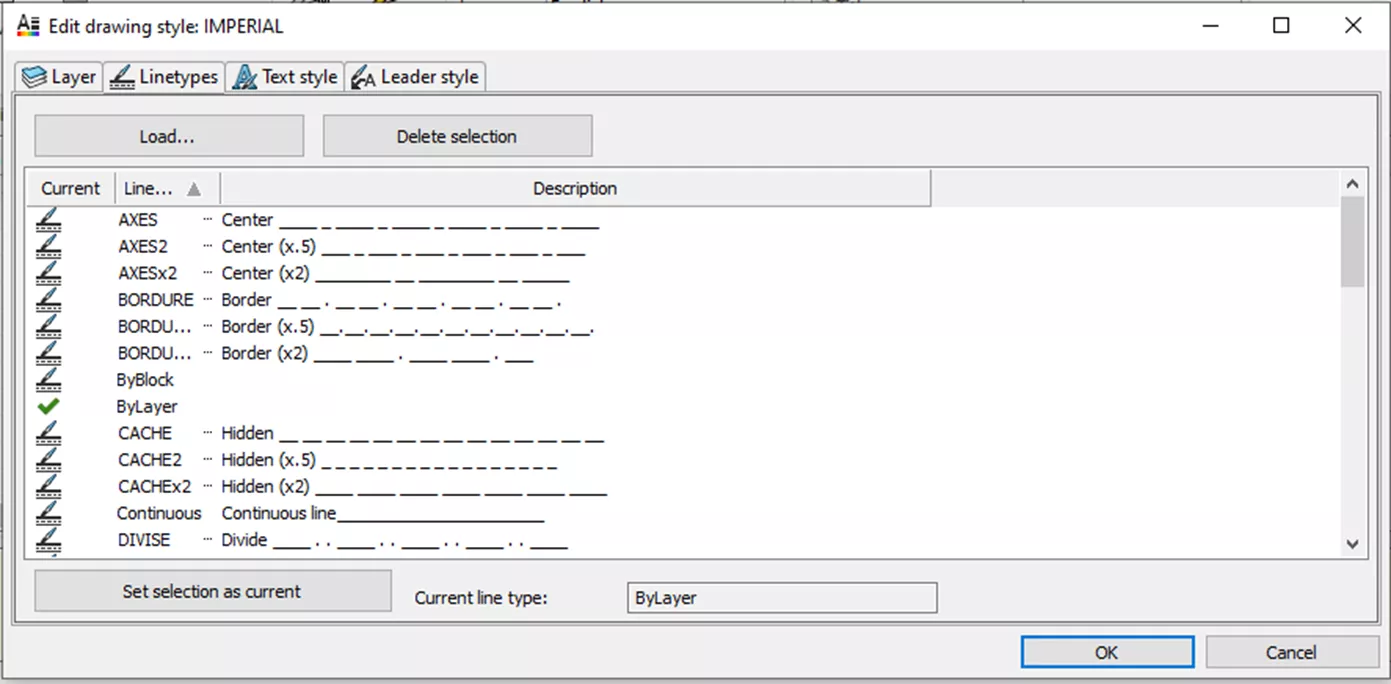

线型选项卡集成图纸中导线、电缆等对象所用的全部线型，支持以下操作：

加载：从 .XLIN 线型文件中导入新线型

线条：自定义线型参数

删除所选内容：删除选中线型

将选定内容设为当前：将选中线型设为项目活动线型

文字样式

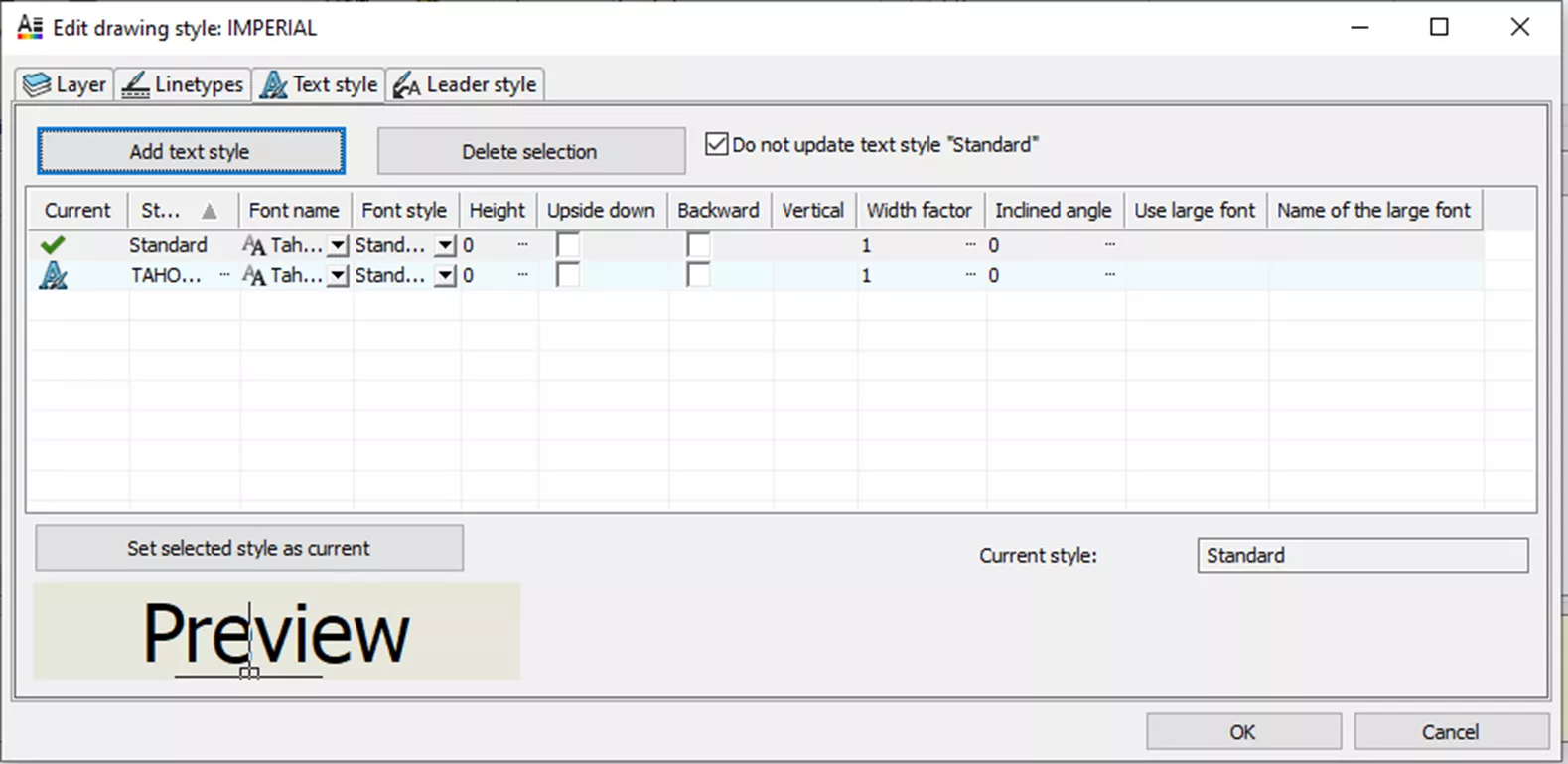

文字样式选项卡可管理图纸文字样式，支持以下操作：

添加文字样式：新建自定义文字样式

删除所选内容：删除选中文字样式

不更新标准文字样式：锁定不修改默认标准样式

可自定义参数包括：倒置、反向、垂直、宽度因子、倾斜角、使用大字体、大字体名称等，设置完成后可通过预览窗口实时查看效果，单击将选定样式设为当前即可应用。

指引线样式

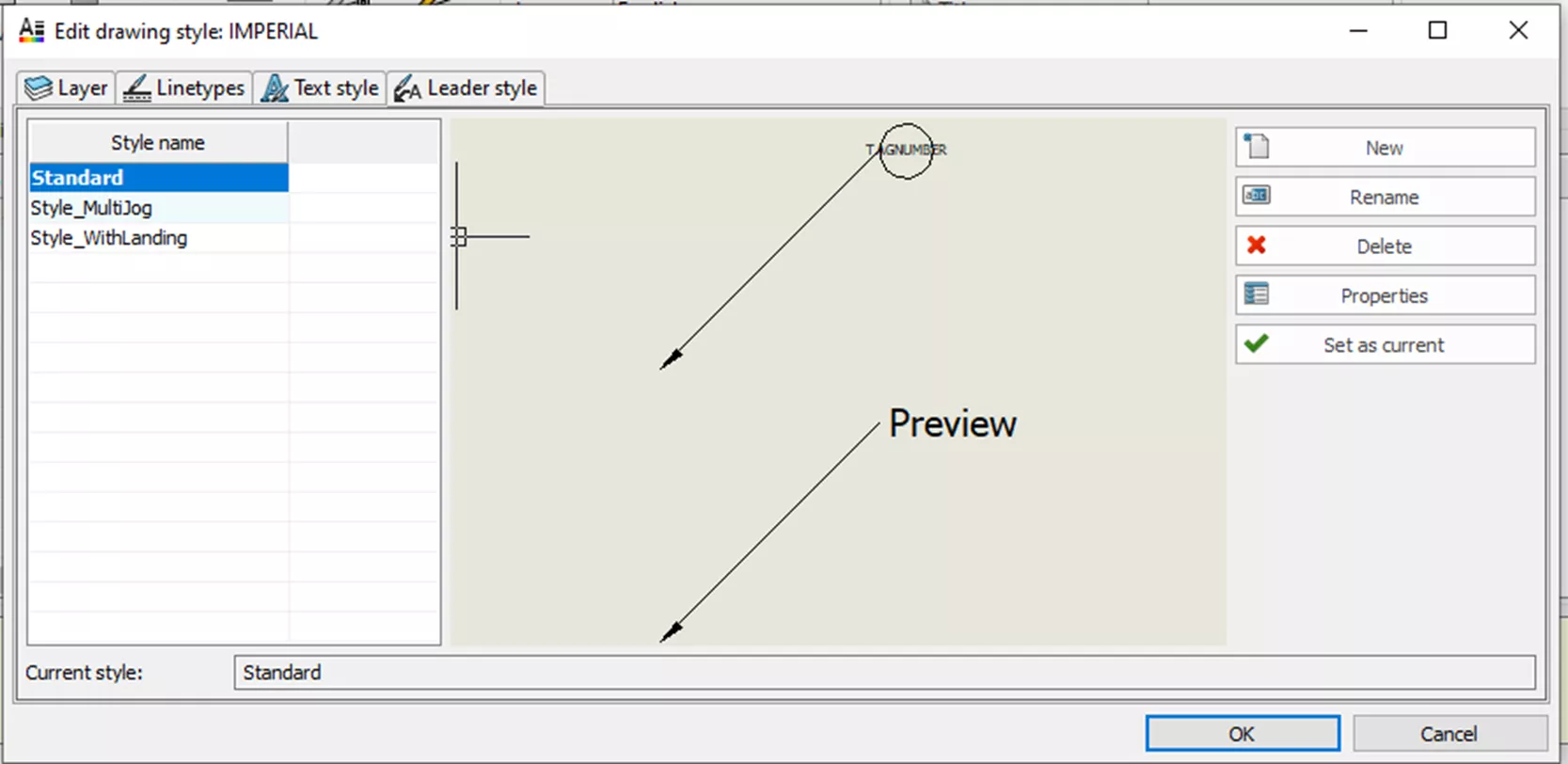

指引线样式选项卡显示现有指引线列表、预览窗口及操作命令，命令逻辑与前文一致：

新建：复制选中的指引线样式并创建新样式，可后续修改参数

重命名：修改选中指引线样式名称

删除：删除选中指引线样式

属性：修改选中指引线样式参数

设为当前：将选中指引线样式设为活动样式

完成所有图纸样式修改后，单击确定，返回图纸样式管理器。

应用图纸样式至项目

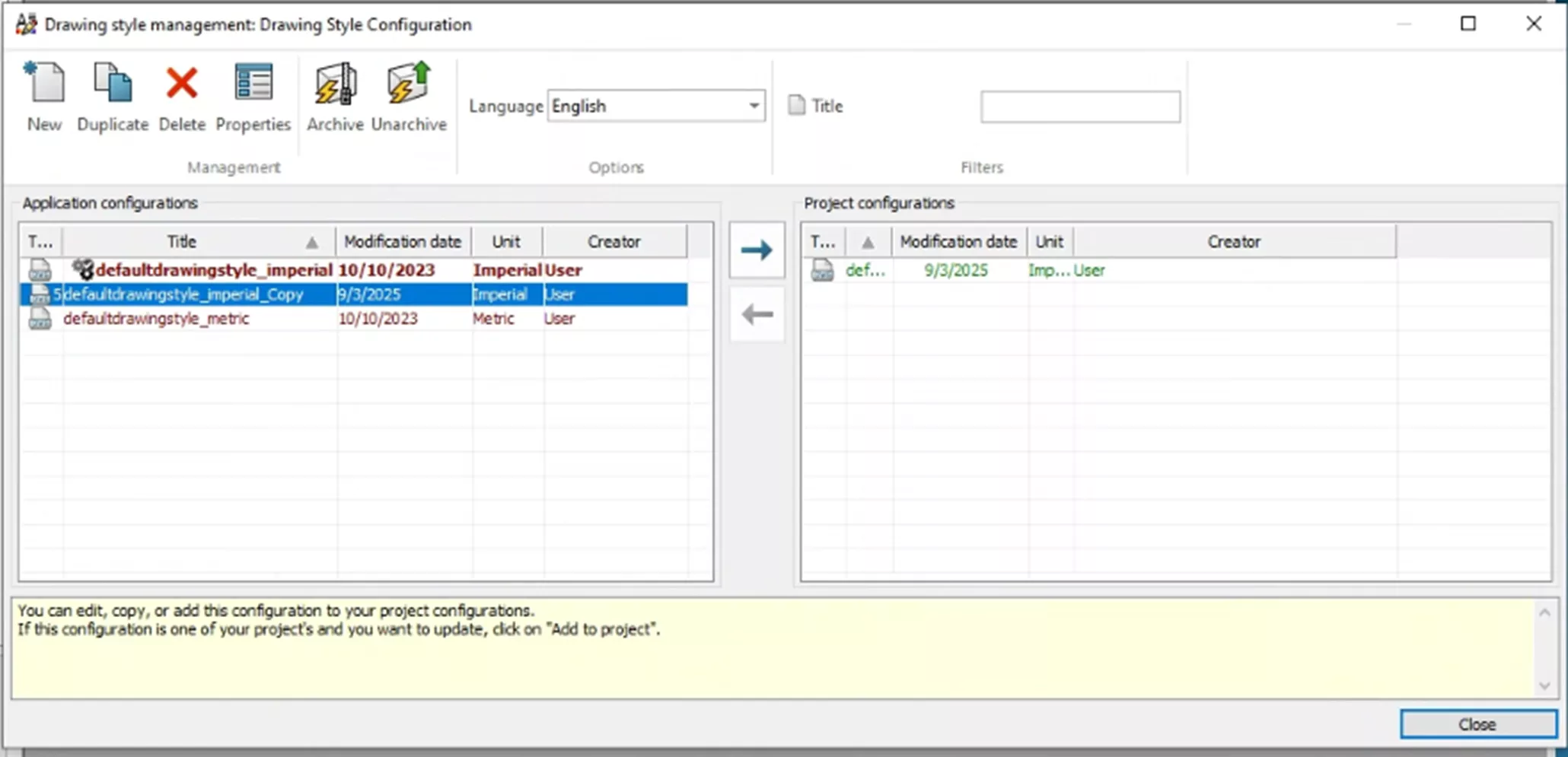

在图纸样式管理器中选中新建的图纸样式，单击向右箭头，将其添加到当前项目配置。

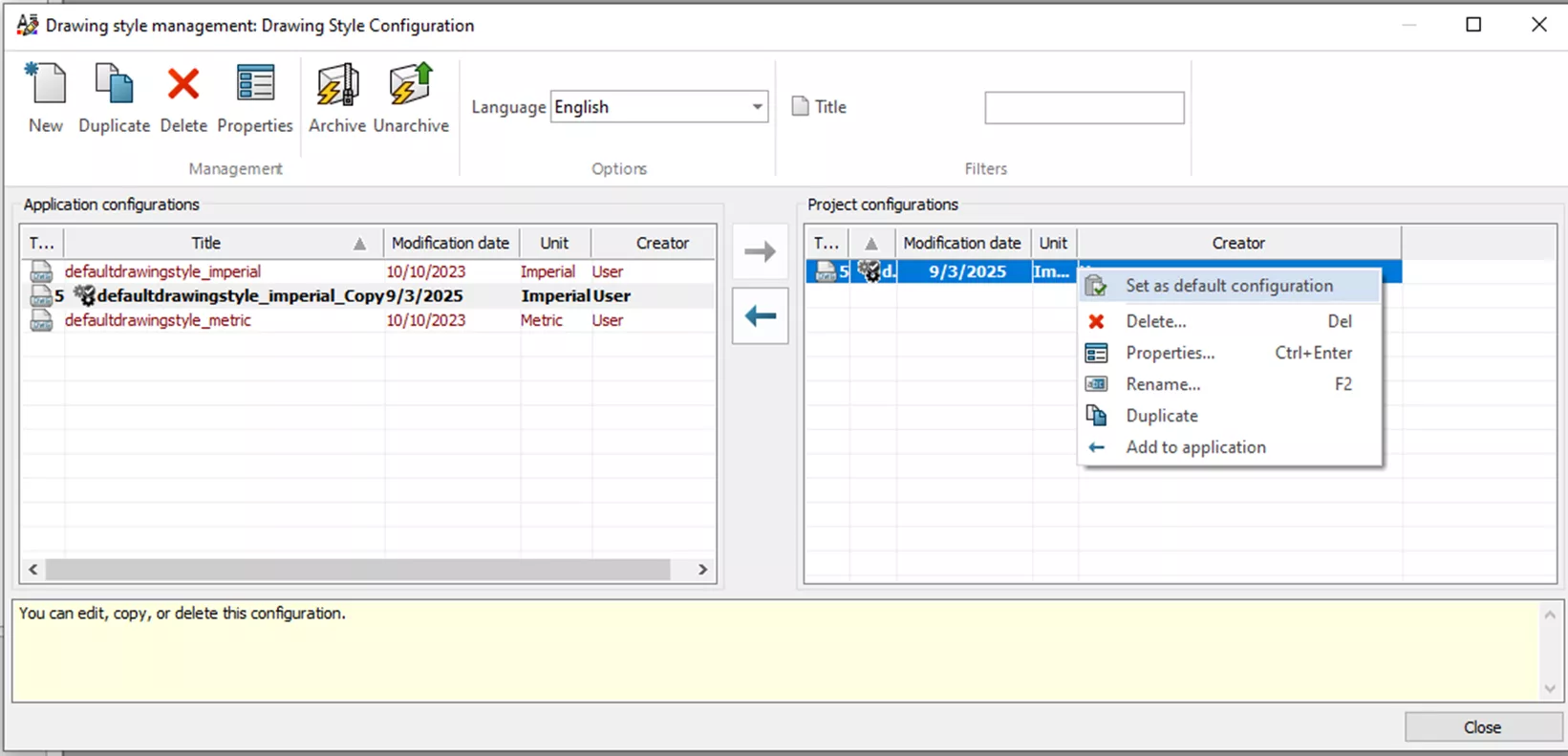

右键单击项目配置中的该样式，选择设为默认配置，替换配置项目菜单中的当前图纸样式。

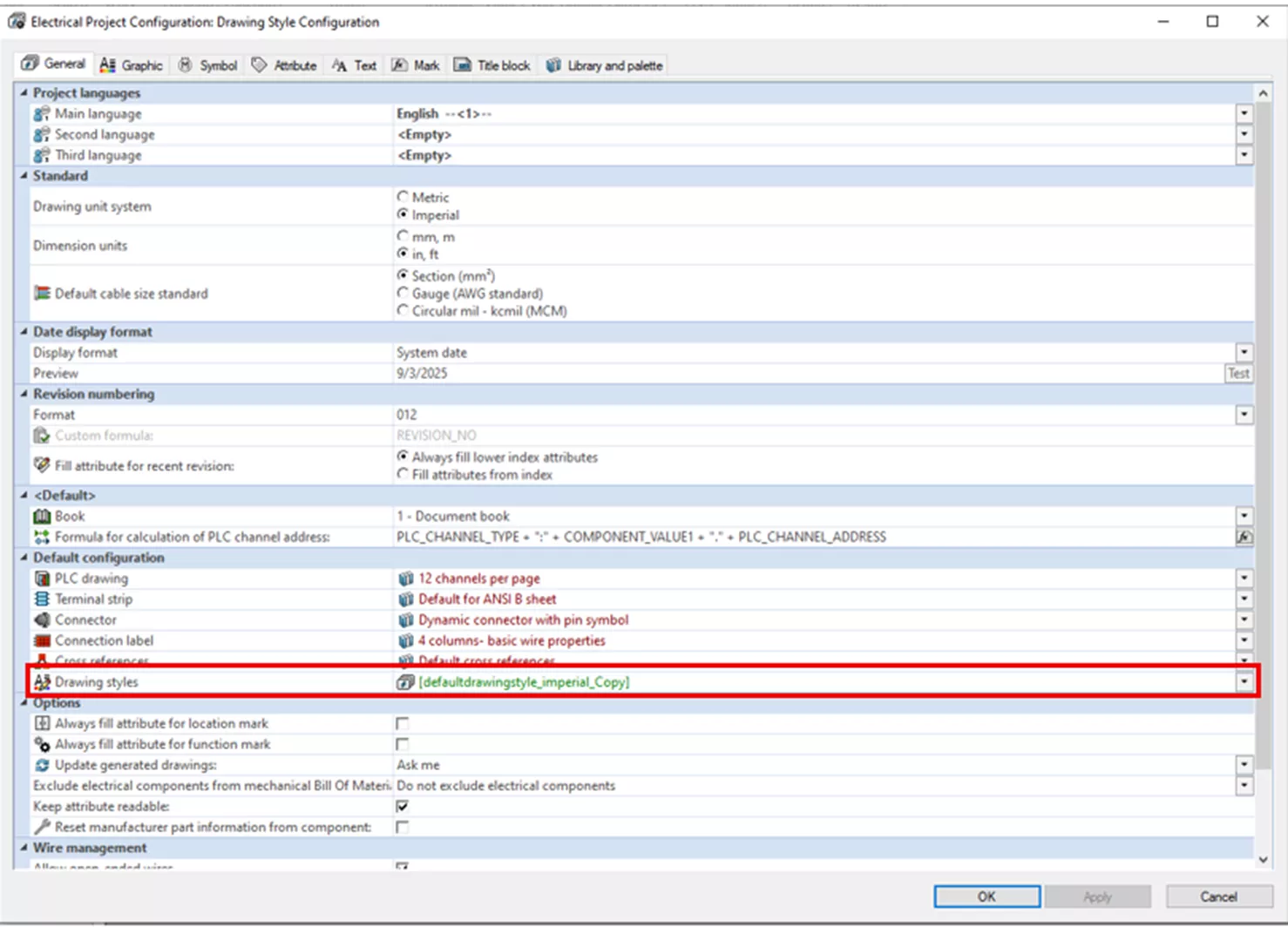

图纸样式配置完成后，即可继续搭建并保存项目模板。

在电气项目配置 - 图纸样式配置界面，还可统一设置项目语言、绘图单位、默认电缆规格标准、日期格式、版本编号规则、PLC 通道地址计算公式、默认配置关联等参数，所有设置将全局应用于项目内的全部图纸。
