深入解读 SOLIDWORKS Electrical原理图中的细微状态标识

* 状态标识（Tells）* 是能够暗示各类场景本质的细微信号。就像扑克玩家研判对手的出牌意图，或是表演者 “读取” 他人心思一样，这些标识能让人们获取比直观展示更多的信息。SOLIDWORKS Electrical 同样拥有这类细微的状态标识，用于呈现比明文标注更丰富的项目与文件状态信息。

SOLIDWORKS Electrical 的状态标识

SOLIDWORKS Electrical 的首个核心状态标识，出现在电气工程管理器界面中。在协同工作环境下，软件通过不同颜色，向用户标识项目状态：项目是否被其他用户打开、是否在当前电气会话中已打开，以及是否为活动项目。

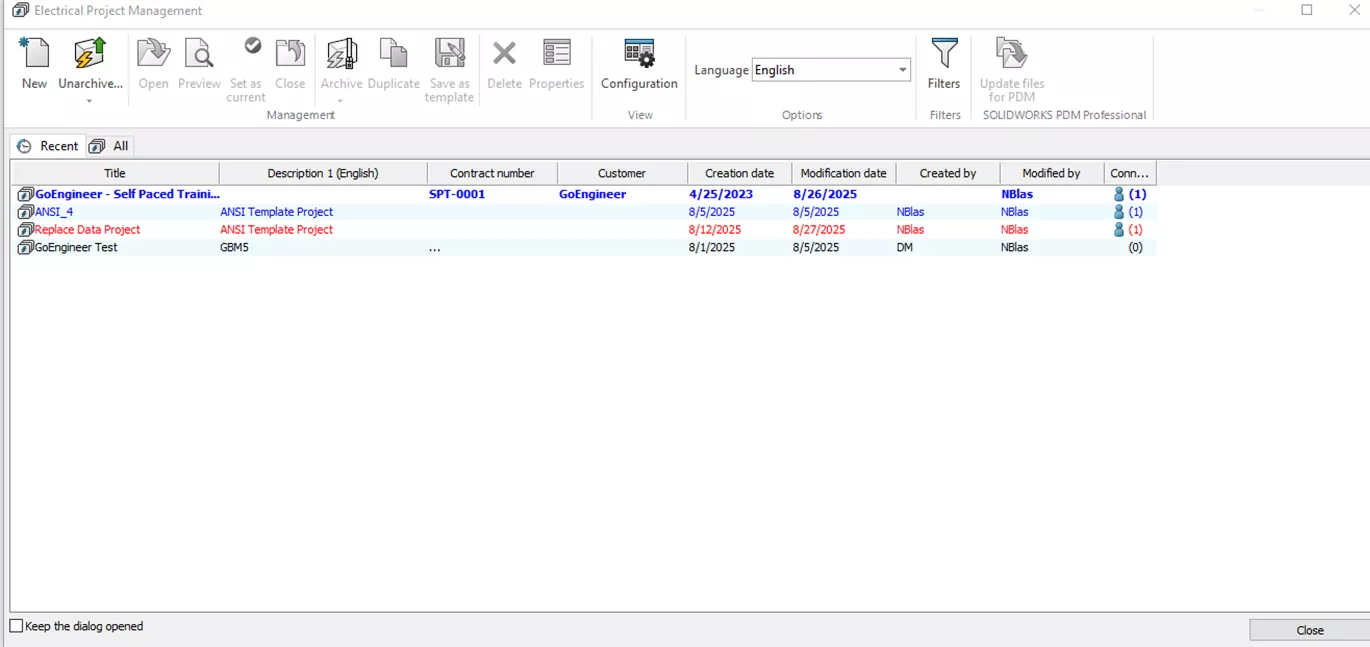

图 1：电气工程管理器

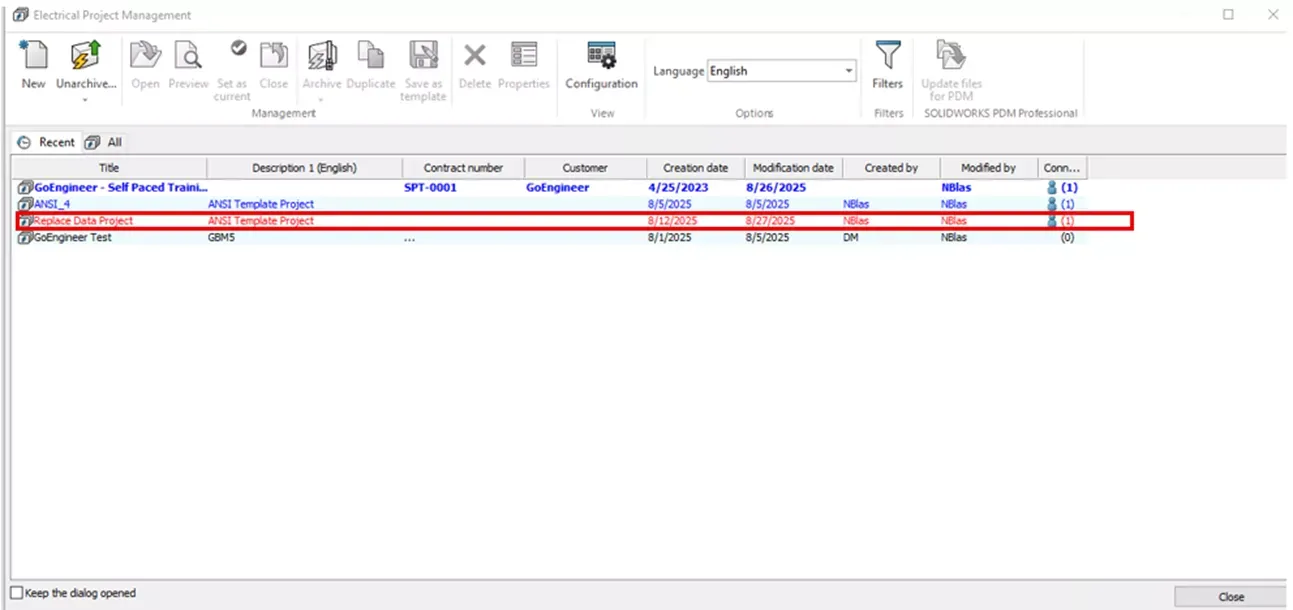

在图 1 所示示例中，Replace Data Project项目以红色高亮显示，这表明该项目已被其他用户打开。能够直观了解哪些项目正在被编辑、哪些项目可供团队协同使用，这一功能对协同工作十分实用。

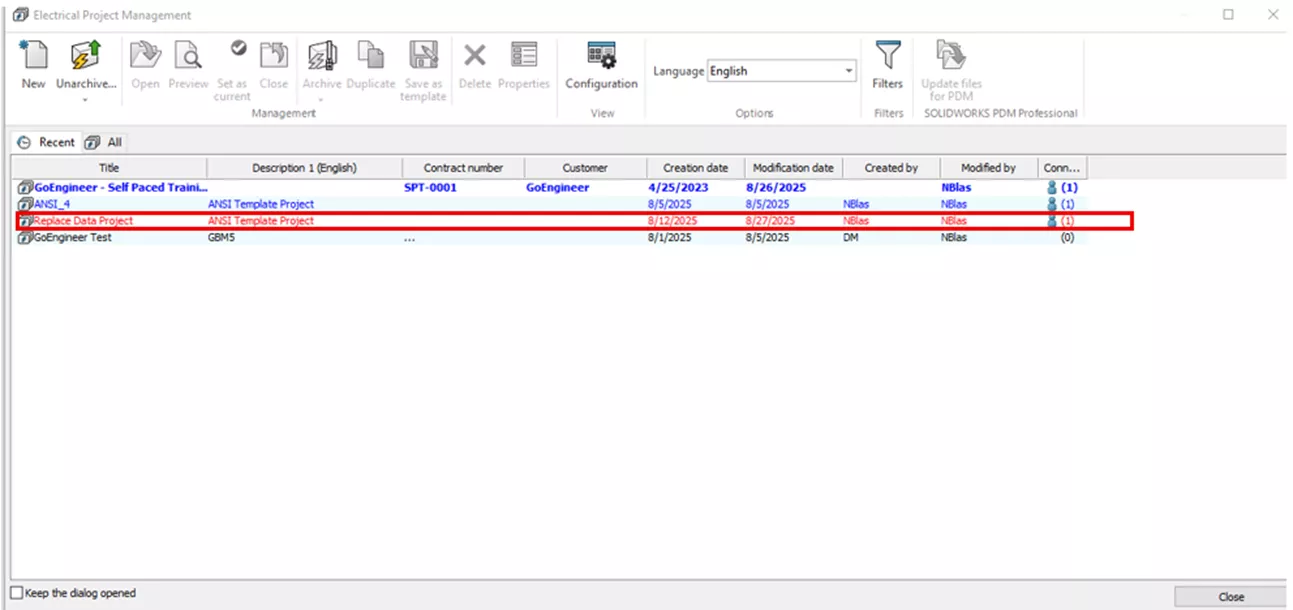

图 2：被其他用户打开的项目

我们还能看到两个以蓝色显示的项目，代表这些项目已在本机打开。其中一个项目为蓝色加粗字体，另一个为蓝色标准字体。

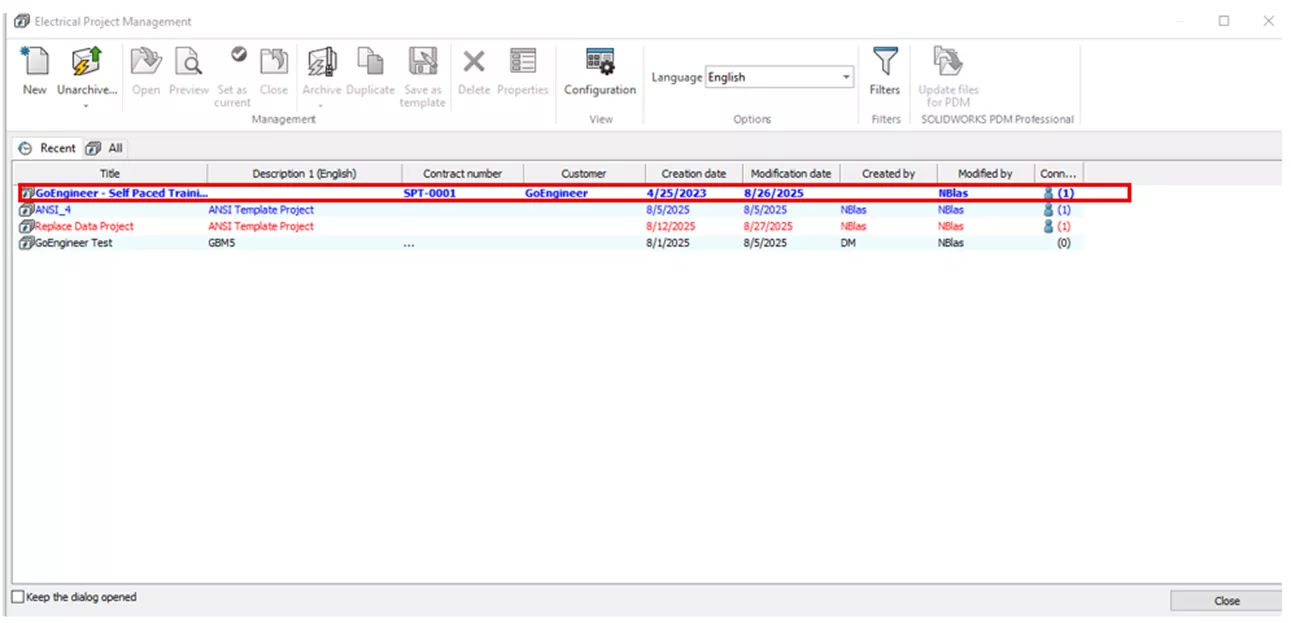

图 3：蓝色加粗显示的项目

加粗字体显示的项目为当前活动项目，标准蓝色字体显示的项目为已在本机打开、但非当前活动的项目。

图 4：蓝色标准字体显示的项目

了解这一状态区分很有帮助，但 “当前活动” 究竟意味着什么？

在 SOLIDWORKS Electrical 中，物料清单（BOM）报表、导线编号等多项核心功能，执行时均会作用于当前焦点项目，也就是当前活动项目。除了电气工程管理器，我们还能在 ** 页面（Pages）** 选项卡中，直观查看哪个项目为当前活动项目。

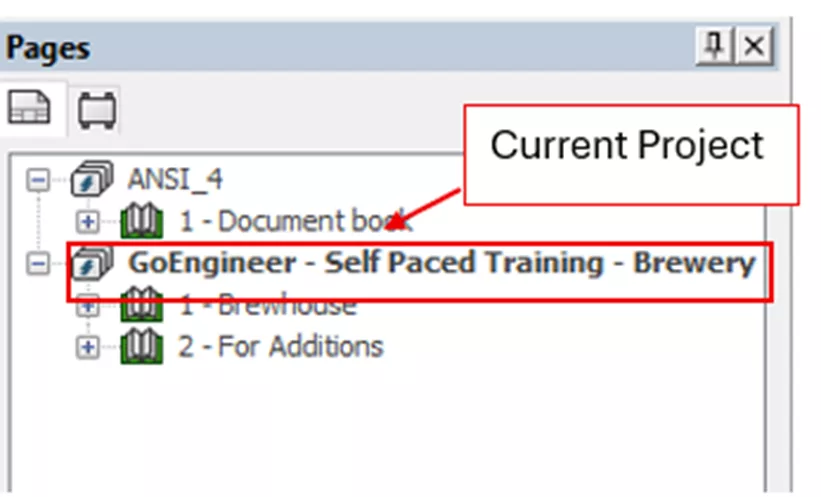

图 5：页面选项卡

本示例中，Self Paced Training - Brewery项目以加粗字体显示，代表该项目为当前活动项目。

若需将其他项目设为当前活动项目，只需右键单击非活动项目，选择 * 设为当前项目（Set as Current）* 即可。

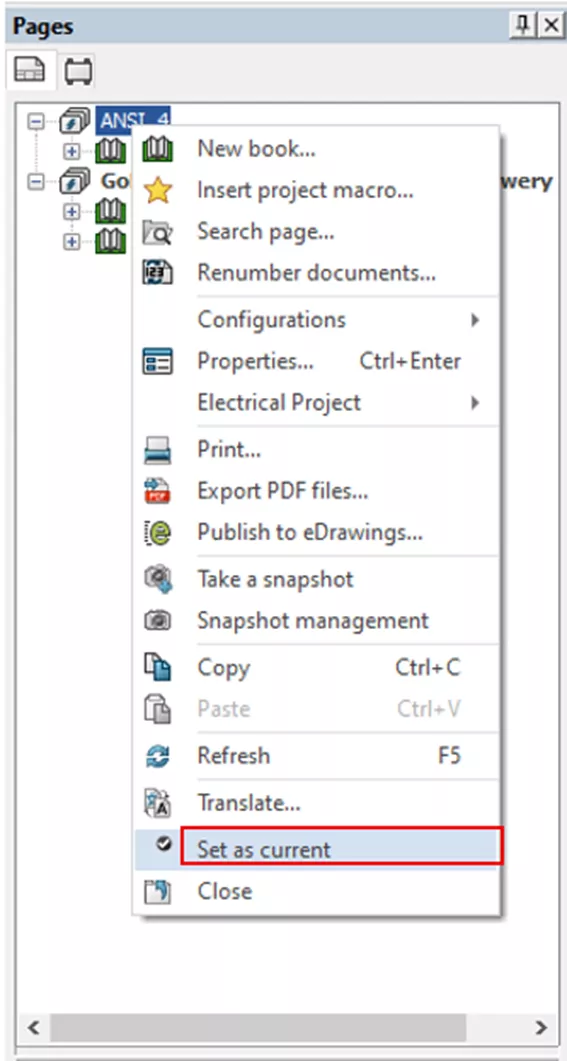

图 6：设为当前项目

以上就是 SOLIDWORKS Electrical 中用于呈现隐性状态信息的各类标识，能够帮助用户快速掌握项目协同状态，无需额外查看明文提示。
