SOLIDWORKS Electrical 服务器迁移完整操作指南

部分场景下需要将 SOLIDWORKS Electrical 服务器迁移至全新主机。无论出于何种原因，迁移工作的核心要求是完整保留全部业务数据，同时最大限度减少客户端中断时长。

整套迁移流程需完成四项核心工作：

• 在原有服务器上打包归档整套 SOLIDWORKS Electrical 运行环境；

• 在目标新主机安装 SOLIDWORKS Electrical 服务器组件；

• 在新服务器恢复归档环境，并校验全部功能正常；

• 修改所有客户端配置，指向全新数据库服务地址。

SOLIDWORKS Electrical 采用 SQL 数据库存储元数据与文件管理信息。想要在新主机完整复原原有业务环境，必须生成一份完整的旧环境归档备份包。

环境归档：安全操作前置要求

只要部署了 SOLIDWORKS Electrical，建议持续保留一份最新的环境归档文件；执行服务器迁移操作前，完整备份是必不可少的前置步骤。

环境归档工具可在任意已安装客户端运行。最优方案是在承载 SQL 数据库与业务数据的原服务器本地客户端执行归档，能够大幅提升归档运行效率。

注意：环境归档工具是重要的数据保障手段，若发生磁盘损坏等重大故障，可依靠归档文件完整恢复自定义配置与全部电气项目，避免数据彻底丢失。

行业标准运维规范建议：至少每月执行一次全环境归档，业务使用频繁可提高备份频次；各独立电气项目建议缩短单独归档间隔。备份周期依据自身可接受的数据丢失时长设定。归档文件必须存放于独立存储介质，不可与 SOLIDWORKS Electrical 运行目录共用磁盘。

创建环境归档包

为完整归档全部业务对象，归档操作期间不允许存在打开的电气项目。因此建议安排在非工作时段执行，避开用户在线操作时间。

连接原有服务器的任意客户端打开 SOLIDWORKS Electrical，执行环境归档命令，勾选归档全部对象。

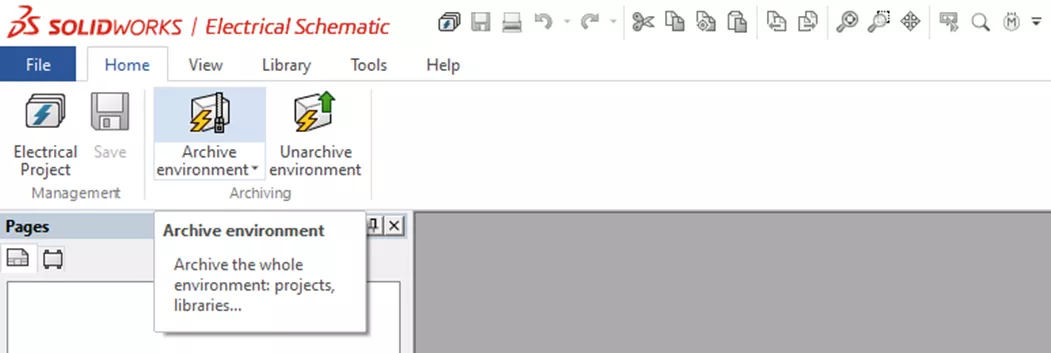

在 SOLIDWORKS Electrical 主页选项卡点击【归档环境】

SOLIDWORKS Electrical 创建环境归档界面

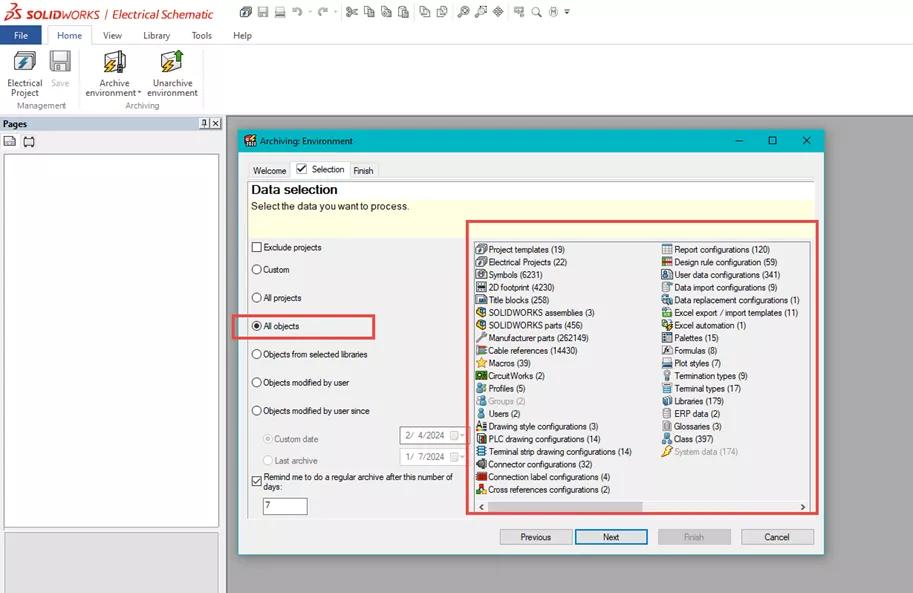

在归档向导内选择【全部对象】，确保所有业务数据完整打包至归档文件内。

SOLIDWORKS Electrical 归档向导 - 全部对象选项

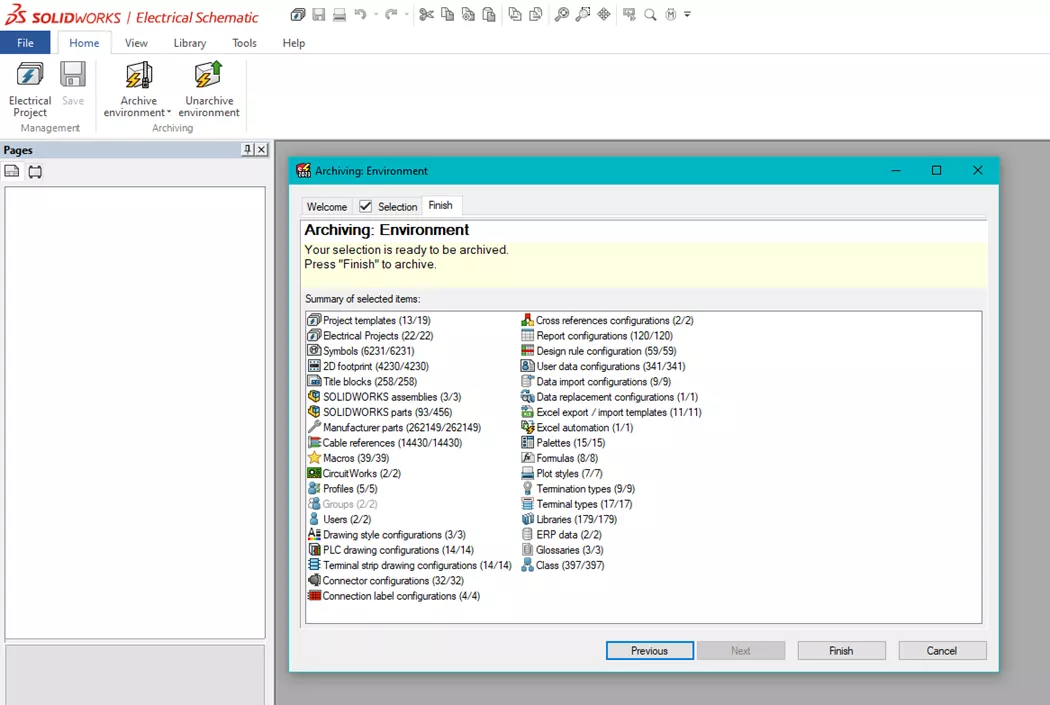

SOLIDWORKS Electrical 服务器迁移归档界面

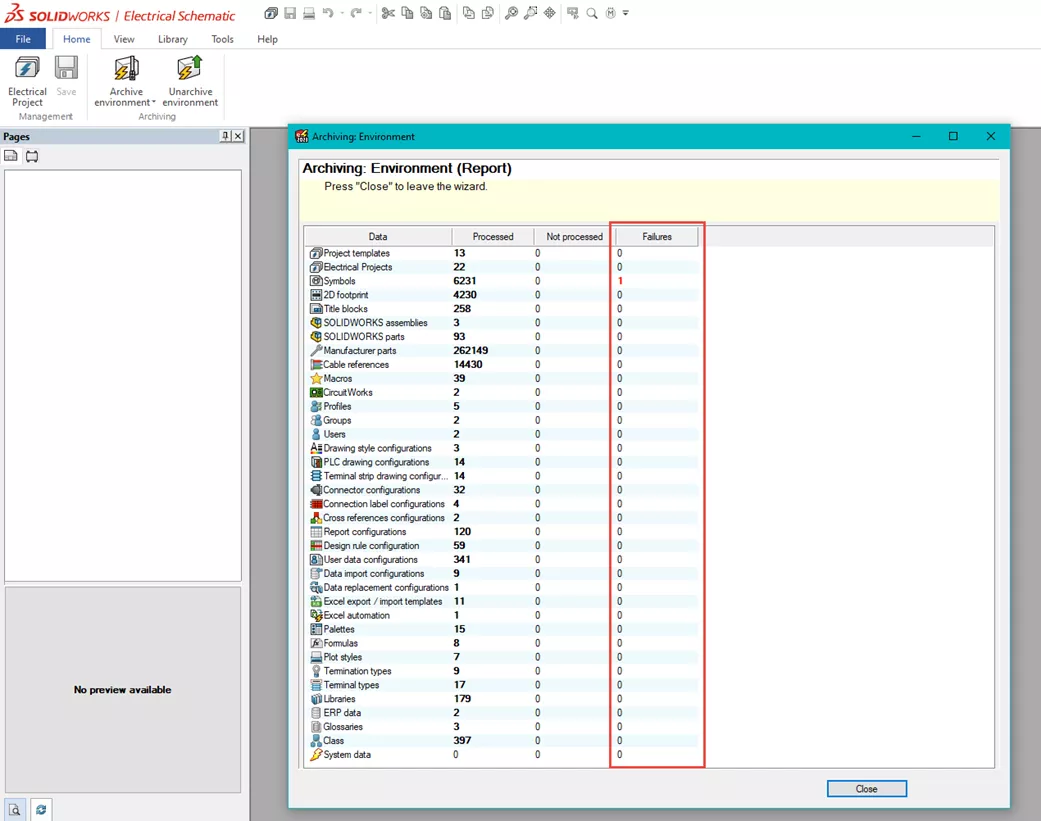

归档耗时取决于元器件库体积与项目总数量。归档向导无报错提示即代表打包完成，可继续后续迁移步骤。

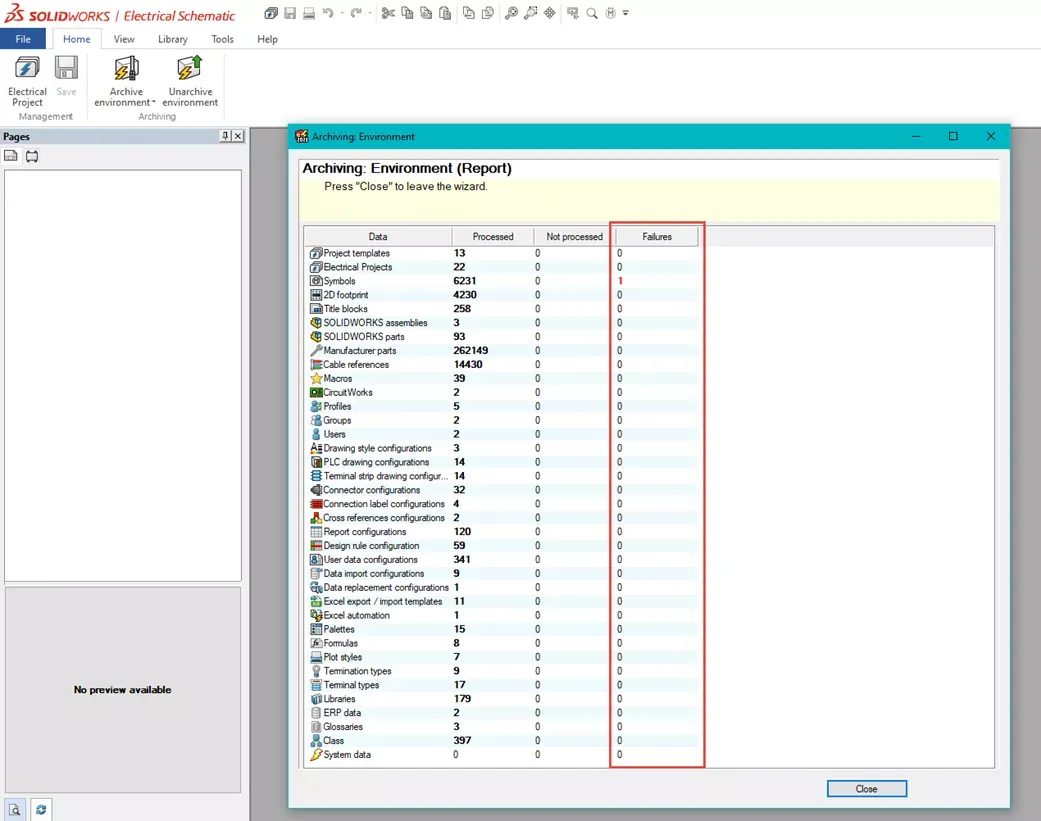

SOLIDWORKS Electrical 归档失败提示界面

注意：必须完成全部迁移操作并校验客户端数据访问正常后，方可下线停用原服务器。

重要提示：将生成的归档文件妥善保存至安全独立存储位置。

在新服务器安装 SOLIDWORKS Electrical 服务组件

流程说明：无需等待旧服务器归档完成，即可同步在新主机执行安装操作。

目标服务器必须安装以下组件：

SOLIDWORKS Electrical

• 协同服务器组件

• 应用程序业务数据组件

• SQL 数据库服务

非强制要求，但推荐在服务器主机同步安装二维客户端，故障排查时可直接在服务器本地验证，大幅简化排错流程。

服务器组件安装步骤

1、在新服务器运行 SOLIDWORKS 安装管理器；

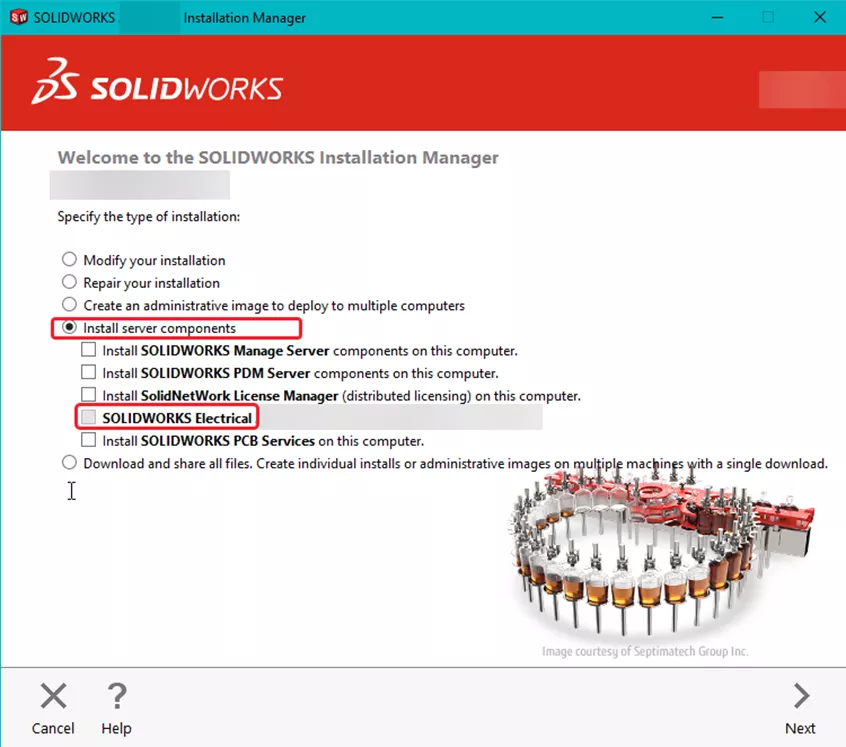

2、在安装管理器欢迎页面点击【安装服务器组件】；

3、勾选 SOLIDWORKS Electrical 服务组件。

SOLIDWORKS Electrical 服务器迁移操作指南界面

SOLIDWORKS Electrical 安装服务器组件界面

确认勾选 SOLIDWORKS Electrical 二维客户端、协同服务、应用程序组件。服务器安装二维客户端属于运维最优实践，出现故障时可直接本地调试；若勾选三维 Electrical 客户端，则配套主机必须安装三维 CAD 软件，服务器主机一般不推荐安装三维模块。

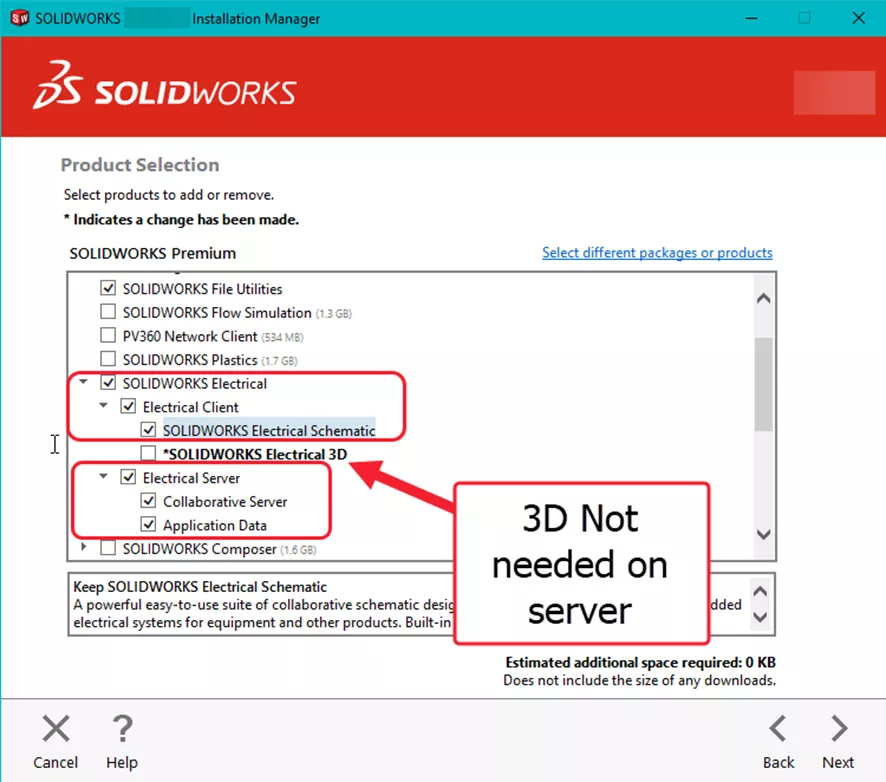

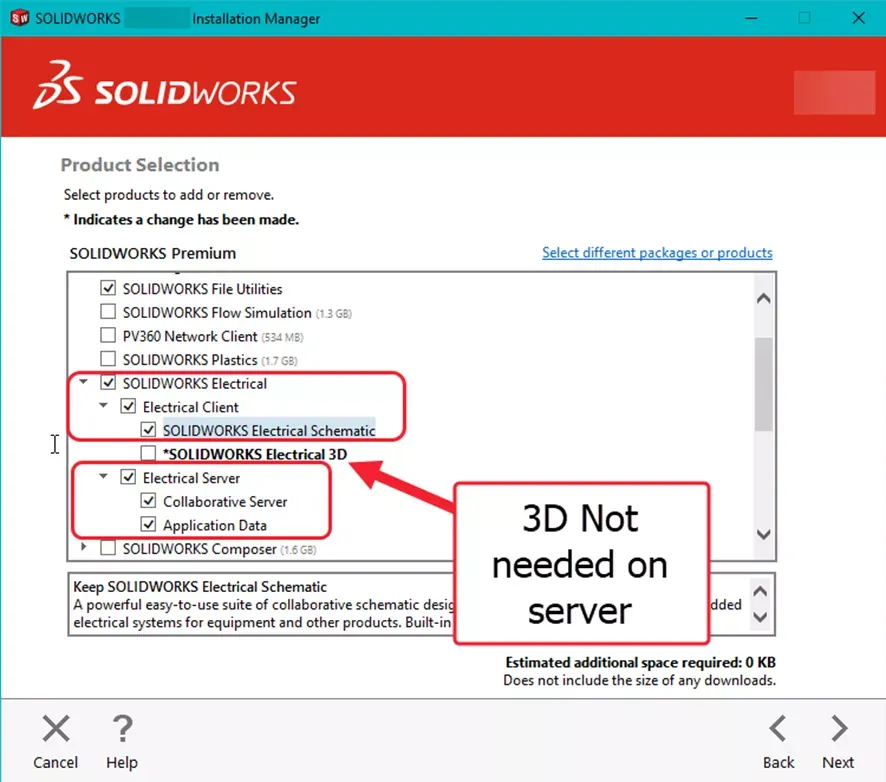

SOLIDWORKS Electrical 服务器迁移产品选择界面

4、切换至汇总页面，按需修改安装参数；本文后续章节会详细说明业务数据目录与微软 SQL 数据库配置，无特殊需求保持默认即可；

5、点击【立即安装】执行安装。

6、服务器组件安装完成后，使用服务器本地二维客户端初始化服务器数据库。该步骤用于完成 SQL 数据库初始化，为导入旧服务器归档包做好准备。

7、客户端安装 / 修改配置

8、迁移场景下原有客户端均已提前部署软件；如需新增客户端，直接安装二维客户端即可。

9、打开 SOLIDWORKS 安装管理器欢迎页，根据需求选择【修改】或【在此计算机安装】；

10、汇总页面产品选择区域点击【更改】，取消勾选 Electrical 服务器组件；

11、汇总页面 Electrical 设置区域点击【更改】，修改参数指向全新服务器：协同服务地址、业务数据存储路径、SQL 数据库实例；

12、点击【立即安装】确认配置修改；

恢复 SOLIDWORKS Electrical 归档环境

解包恢复归档环境

该流程与归档打包操作完全逆向执行。

在新服务器本地启动 SOLIDWORKS Electrical 二维客户端；

顶部主页功能区点击【解包恢复环境】，浏览选中提前保存的归档文件。

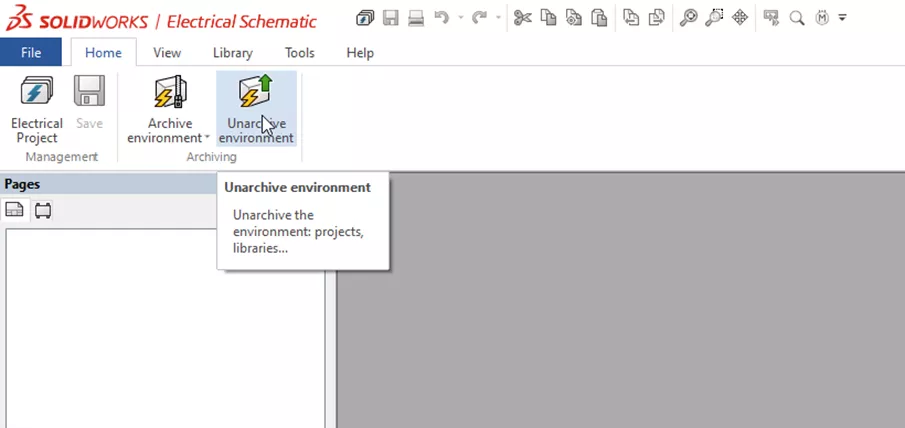

SOLIDWORKS Electrical 解包恢复环境入口界面

SOLIDWORKS Electrical 解包归档文件选择目录界面

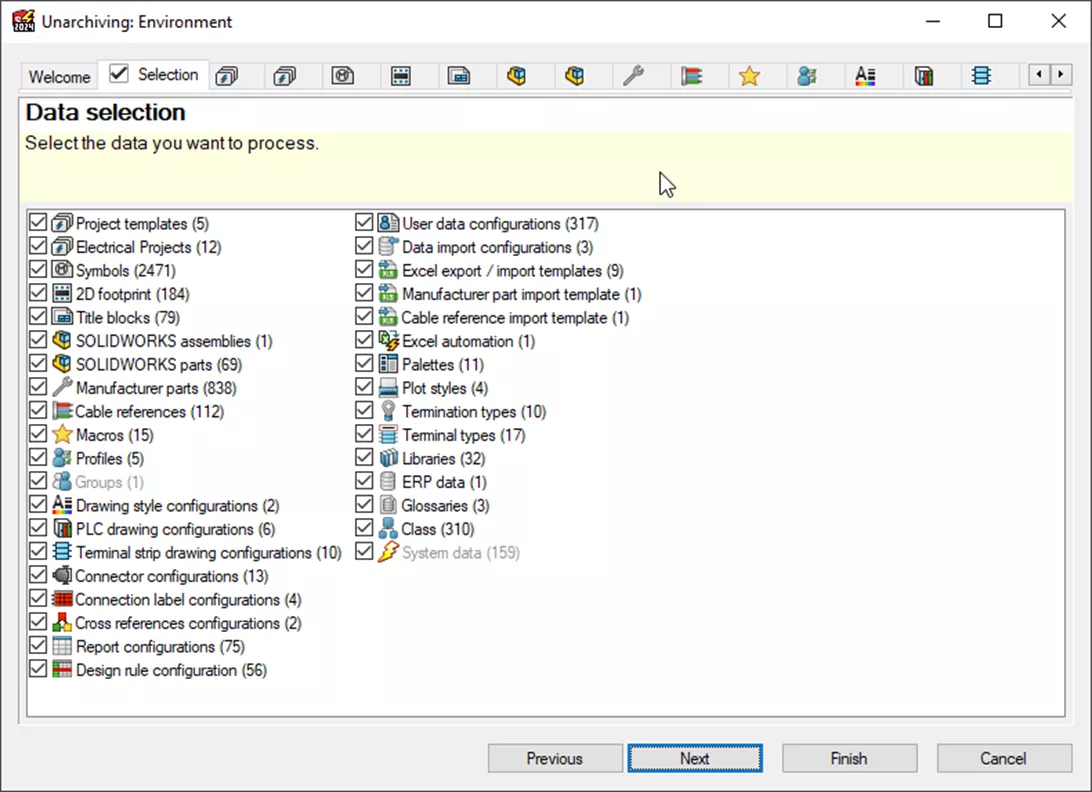

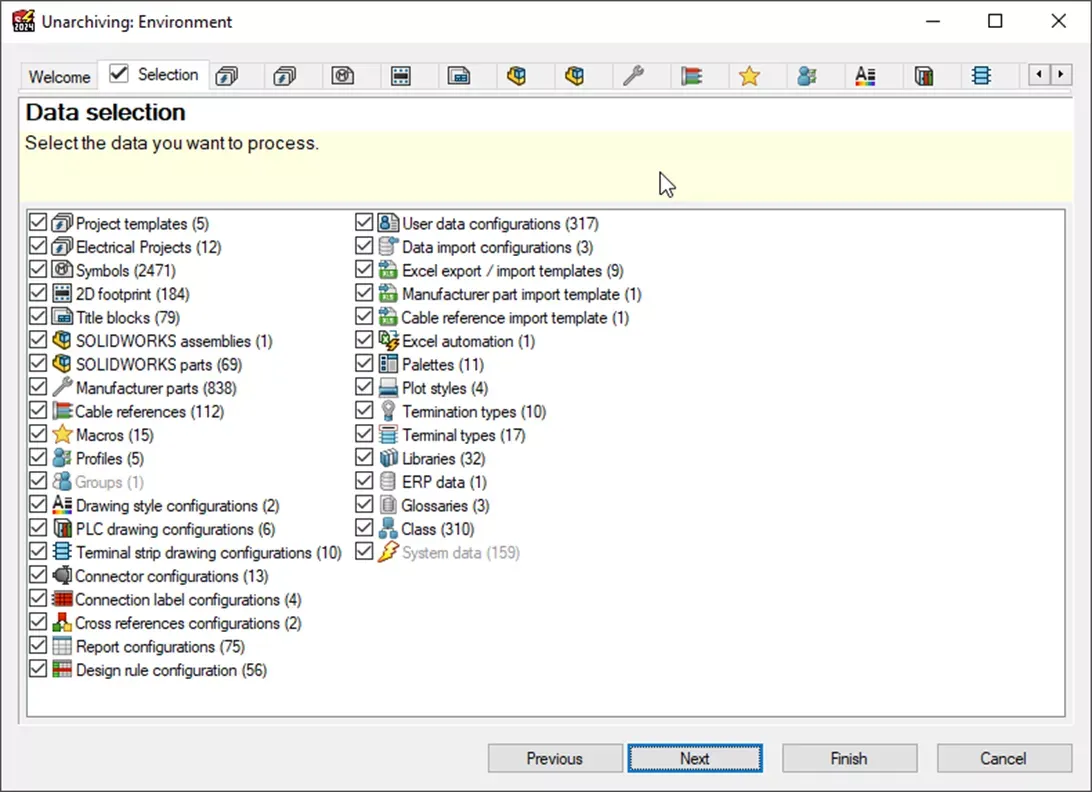

弹出解包向导后，保持全部对象勾选状态，点击【完成】开始恢复。

SOLIDWORKS Electrical 解包数据选择界面

解包流程全部执行完毕后，所有客户端需要重新配置连接地址，指向全新 SOLIDWORKS Electrical 服务器。

调整客户端连接配置

服务器组件安装、归档恢复全部完成后，若新服务器软件版本 / 服务包高于旧服务器，所有客户端必须同步升级至对应版本。

客户端软件升级完成（或无需升级）后，打开软件，依次点击【工具】-【应用程序设置】。

分别切换至【协同服务器】选项卡与【数据库】选项卡，修改参数指向新服务器，操作界面如下。

协同服务器地址可填写服务器计算机名或 IP 地址，端口为 SOLIDWORKS Electrical 协同服务默认通讯端口，无特殊修改需求保持默认数值不变。

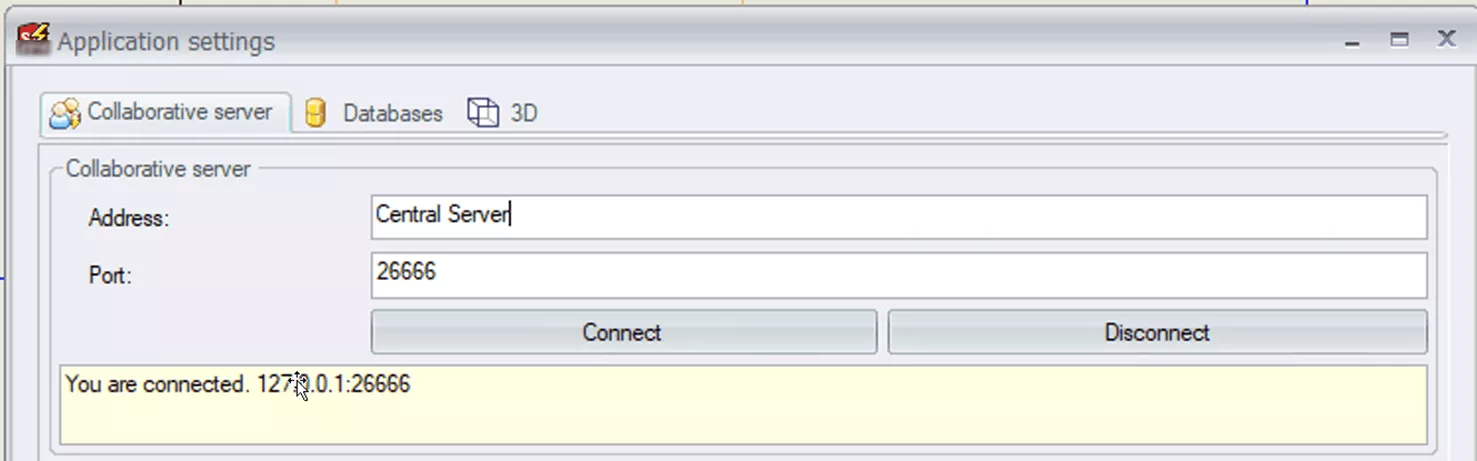

SOLIDWORKS Electrical 客户端配置调整界面

数据库选项卡内需填写服务器上 Electrical 应用程序数据文件夹完整路径。

【项目存储文件夹】输入框为 Electrical 应用数据目录下的子文件夹。

软件未重启前，连接类型仍会显示旧服务器地址；重启软件后查看配置是否保存成功。若配置无法保存，右键软件图标选择【以管理员身份运行】重新修改，管理员权限允许软件修改注册表连接参数。

服务器名称填写承载 SOLIDWORKS Electrical 的主机名与 SQL 实例名；数据库登录用户名固定为 tew，密码为服务器安装阶段自定义设置的数据库密码。

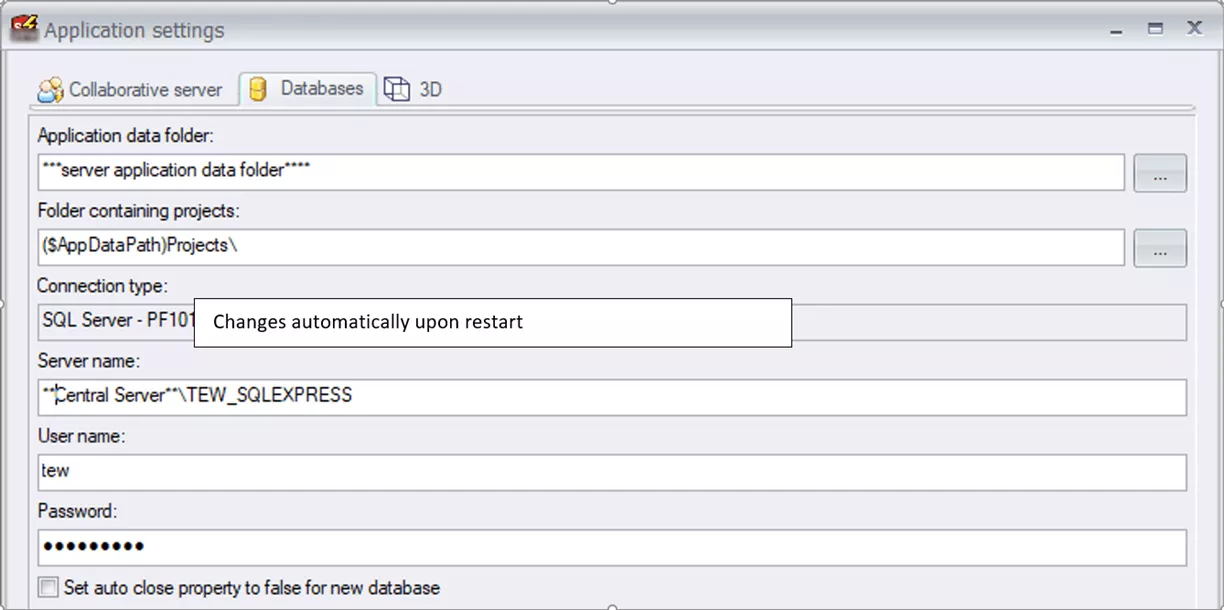

SOLIDWORKS Electrical 应用程序设置 - 数据库选项卡参数界面

全部参数修改完成后，必须重启 SOLIDWORKS Electrical，新配置方可生效。

总结

SOLIDWORKS Electrical 服务器迁移整体流程清晰简洁，核心步骤回顾：

• 完整打包归档原有整套业务环境；

• 新服务器部署全套服务组件并导入旧环境归档；

• 校验服务器全部功能运行正常；

• 修改所有客户端连接配置，重连新服务器。

提前规划各阶段操作，能够大幅降低迁移故障风险。再次提醒，务必定期执行 SOLIDWORKS Electrical 全环境归档，纳入常态化运维规范，保障数据安全。
