SOLIDWORKS Electrical 按册筛选报表：电气项目管理核心实用技巧

毫不夸张地说，管理电气项目最高效的实操技能，就是掌握 SOLIDWORKS Electrical 的报表筛选功能。

学会在 SOLIDWORKS Electrical 中按文档册筛选报表，是管控电气项目、梳理报表数据的高效手段。报表筛选功能能够精简数据内容，实现规整化的数据管理。

为什么需要在 SOLIDWORKS Electrical 中筛选报表

物料清单管理、生成精准报表是所有 SOLIDWORKS Electrical 项目必不可少的环节。随着项目规模扩大、复杂度提升，尤其是包含多套文档册的项目，报表的整理与筛选工作难度会持续增加。当需要按文档册拆分数据（例如分开导出各册物料清单、线缆清单、元器件报表）时，人工逐页分拣海量数据的工作会变得极其繁琐。

所幸 SOLIDWORKS Electrical 提供简洁高效的按册筛选方案，无需修改 SQL 查询语句、编写自定义代码。核心操作逻辑是：为每一套文档册绑定一个位置属性，再基于该位置条件对报表添加筛选规则。整套流程操作简单、数据层级清晰，全部在标准软件界面内完成。

报表筛选完整操作流程

在 SOLIDWORKS Electrical 中实现按文档册筛选报表分为三大步骤：

1、为文档册分配位置属性

2、添加基于位置的报表筛选条件

3、生成筛选后的目标报表

为文档册分配位置属性

若要实现按册筛选报表，必须先给每套文档册分配唯一位置，搭建清晰的数据分层架构，供 SOLIDWORKS Electrical 在生成筛选报表时调用识别。

给文档册分配位置的操作步骤：

1、在项目树中右键目标文档册；

2、选择【属性】；

3、在属性窗口找到【位置】输入项；

4、点击位置输入框右侧三点按钮，打开位置选择窗口。

查看 SOLIDWORKS Electrical 文档册绑定的位置属性

窗口内会展示全部已创建位置列表。若所需位置不存在，可快速新建位置。

在 SOLIDWORKS Electrical 中新建位置步骤：

1、点击窗口左上角【新建位置】；

2、填写规范的位置名称；

3、在左侧列表选中刚创建的位置；

4、点击【选择】，将该位置绑定至当前文档册。

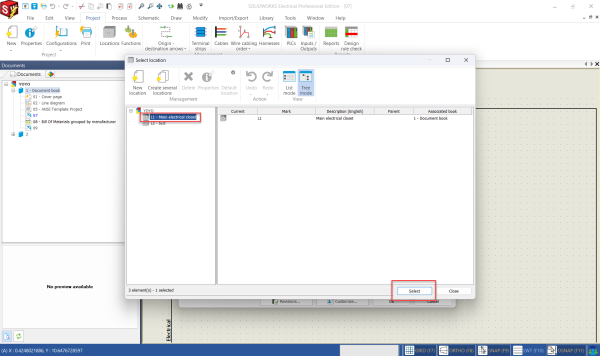

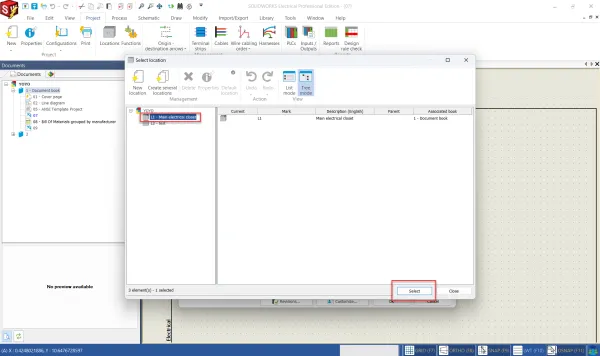

新建并分配位置

项目内所有文档册均重复上述操作。若需求是按册独立筛选报表，务必保证每套文档册分配互不相同的位置。

基于位置添加报表筛选条件

全部文档册完成位置绑定后，下一步为报表配置筛选规则。

为报表添加筛选条件操作步骤：

1、切换至【项目】选项卡，点击【报表】打开报表管理器；

2、选中需要筛选的报表类型（如物料清单、线缆清单、元器件清单）；

3、点击【属性】；

4、切换至【筛选器】选项卡；

5、点击【添加筛选条件】。

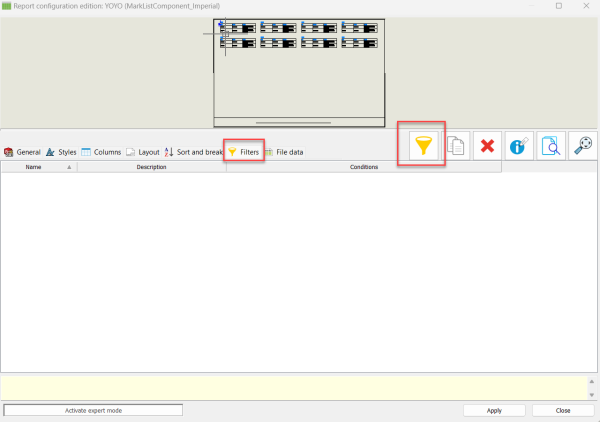

在 SOLIDWORKS Electrical 中配置报表筛选

弹出筛选规则编辑窗口，在此设置限定报表数据的位置条件。实现按位置筛选需选用 loc_text 字段，并填入对应位置名称作为筛选值。

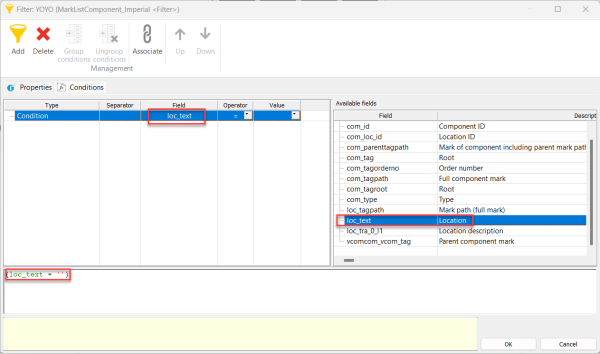

定义位置筛选规则

此时新增的筛选条件会展示在筛选器列表内。如需为多个位置 / 文档册分别生成独立报表，重复该操作创建多条筛选规则。常规项目仅需 2 至 3 组筛选条件，大型复杂项目则可按需增设。

生成筛选后报表

筛选规则创建完成，最后一步生成仅包含目标数据的报表。

按文档册生成报表操作步骤：

1、在报表管理器内，找到当前报表对应的【筛选说明】下拉菜单；

2、选中与目标位置（文档册）匹配的筛选条件；

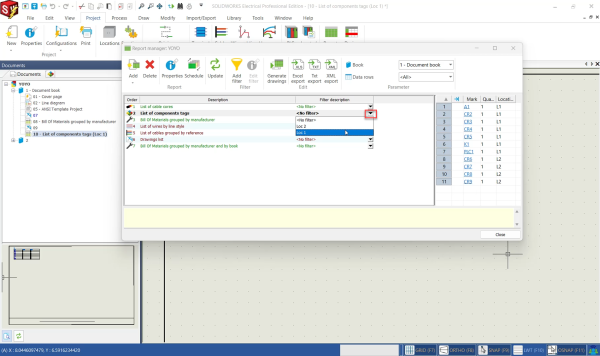

调用位置筛选下拉菜单

3、点击【生成图纸】。

SOLIDWORKS Electrical 将生成一份仅包含该文档册关联数据的报表。通过给文档册绑定位置、依托位置筛选报表，能够让项目数据条理清晰、便于调取与管控。

SOLIDWORKS Electrical 功能拓展

SOLIDWORKS Electrical 的能力远不止报表筛选，软件可简化电气原理图设计流程，大幅提升电气系统设计效率。用户能够自定义各类模板、自动化处理更多报表任务，以此降低人为差错、提升工作效率、节约项目成本。
