SOLIDWORKS Electrical 如何使用替换数据功能｜分步操作指南

电气原理图初期尚可管控，但不可避免会逐步变得复杂，需要妥善管理。SOLIDWORKS Electrical 推出了替换数据功能，用以提升设计流程效率。借助该工具，用户可以轻松重新整理项目信息，而无需完全推翻已完成的设计内容。

什么是替换数据功能

替换数据功能支持用户仅通过少量点击，即可在整个项目范围内高效替换关键项目信息，例如制造商零件、导线样式、标题块引用等诸多内容。无需手动逐个编辑零部件或符号，即可对整个设计执行统一更新，大幅节省时间并降低出错风险。

SOLIDWORKS Electrical 中的替换数据是一项简单但功能十分强大的特性，能够省去数小时的手动操作。无论处理零件替代、更新项目标准，还是保障大型装配范围内的数据一致性，替换数据功能都可以提供所需管控能力，保证设计准确且为最新状态。

为什么要使用替换数据

相较于其他处理方式，使用替换数据功能具备多项核心优势。

- 效率：大型电气项目通常包含数十乃至上百个重复零部件。手动逐个修改每一处实例不仅繁琐，还容易出现遗漏。替换数据将该过程自动化，可以一次性更新某个零件或属性的全部出现位置。

- 一致性：电气设计对统一性要求很高。替换数据可以确保选中数据的每一处实例均完成相同更新，消除不一致问题，避免给生产制造或故障排查带来困扰。

- 速度：在交付期限紧张时，替换数据功能价值极高。原本需要数小时完成的工作，数分钟即可处理完毕，工程师可以将精力投入更高价值的工程任务。

在 SOLIDWORKS Electrical 中使用替换数据

无论是应对零件供货问题、实施设计优化，还是适配客户更新后的技术规范，变更本身就是工程工作的一部分。掌握 SOLIDWORKS Electrical 的替换数据功能，可以让修改工作更加顺畅。

1. 启动并激活你的 SOLIDWORKS Electrical 项目。

打开的 SOLIDWORKS Electrical 项目

2. 切换至【项目】选项卡，在下拉菜单中选择【替换数据】。

3. 在向导界面，通过选择类别，指定待替换的数据类型。

4. 在【搜索】列中，指定需要被替换的零件。

5. 找到需要替换的原有零件，点击【替换为（参考）】列下方的省略号按钮，浏览选择新零件。

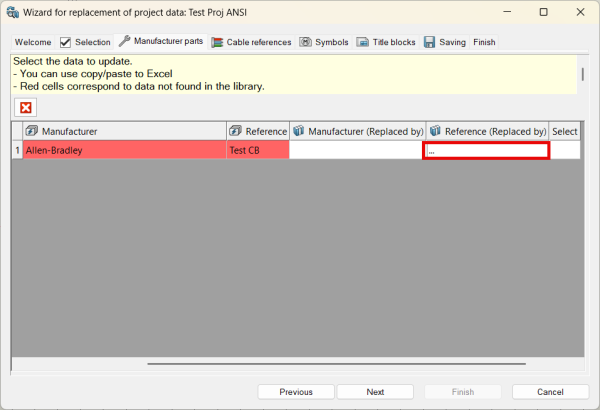

使用替换数据向导

6. 在【替换为】列中选定替换对象。

7. 点击【完成】确认替换操作。

SOLIDWORKS Electrical 会自动更新项目内原零件的全部实例，包含所有符号、引用以及关联数据。你还可以保存本次替换配置，后续复用这套替换规则。

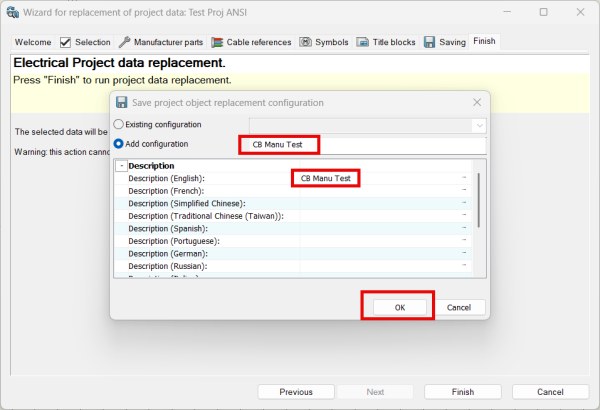

保存替换配置

熟练掌握该工具，能够简化工作流程，显著降低手动操作带来的错误风险，让电气设计流程更高效、规范、可靠。
