SOLIDWORKS Electrical 导线的自定义与管理方法

导线很容易很快变得杂乱，SOLIDWORKS‑Electrical 提供多款实用工具用于导线管理。无需依赖外部电子表格或者手动记录导线编号，这些工具可帮助整理、标准化 SOLIDWORKS Electrical 项目。

SOLIDWORKS Electrical 的导线管理工具

SOLIDWORKS Electrical 中用于导线管理的两项主要功能为：**全局导线标记显示**以及**导线编号组管理**。

全局导线标记显示

可以直接在配置中预定义连接标签的显示样式。可选选项会根据选择的编号模式（等电位、导线）发生变化。

打开全局导线设置的操作步骤：

1、切换至命令管理器的【项目】选项卡。

2、在【配置】下拉菜单中，选择【导线样式管理器】。

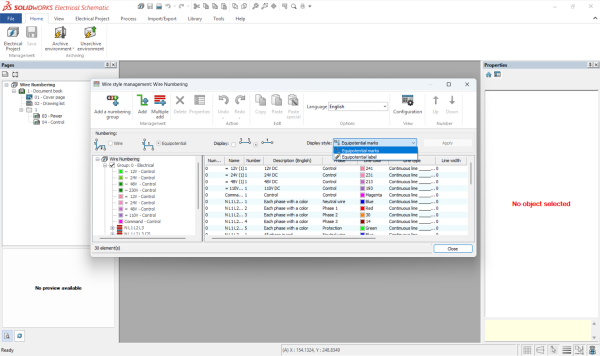

导线样式管理选项界面

在选择按导线编号或者按等电位编号之后，可以看到每组模式下还有另外两个子选项。当选择按导线编号时，可以选择使用导线标记或者导线标签。

选择按等电位编号时也是同理，会出现对应的选项：等电位标记或者等电位标签。

导线编号组

在 SOLIDWORKS Electrical 中，编号系统支持按位置、册、文件或者项目作为编号起始范围。该设置十分关键，它决定导线编号是否会重复、以及何时发生重复。

打开导线编号设置的操作步骤：

1、切换至命令管理器的【项目】选项卡。

2、在【配置】下拉菜单中，选择【导线样式管理器】。

3、打开目标导线组的属性。

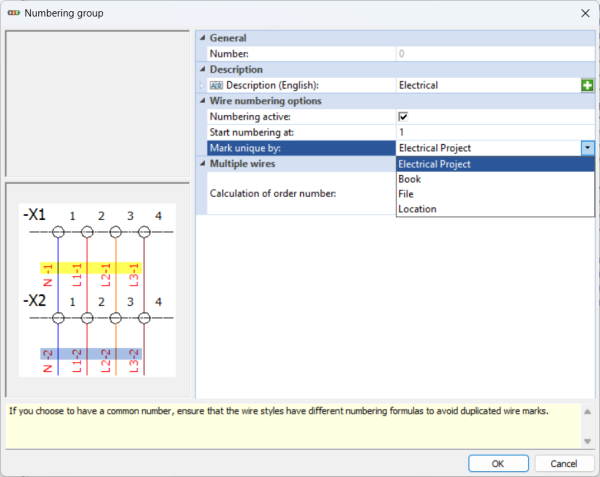

修改导线编号设置界面

在该配置界面中，可以自定义导线标记的编号依据：项目、册、文件或位置。修改完成后，务必对项目内导线重新编号，保证设置变更同步应用至整个项目。

如何自定义导线标签

在 SOLIDWORKS Electrical 项目中，导线标签支持完整自定义，可以包含编号、等电位以及其他识别信息的注释内容。

创建自定义导线标签步骤：

1、切换至命令管理器的【电气项目】选项卡。

2、选择【配置】，切换到【符号】选项卡。

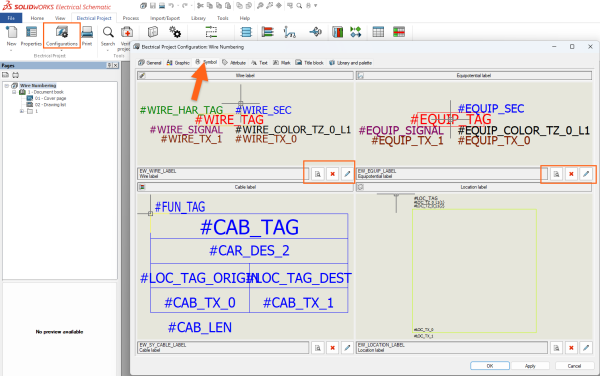

通过符号选项卡对导线进行标签设置

3、点击铅笔图标，打开新窗口编辑符号。

4、修改插入点、添加附加属性或者修改文本相关选项。

5、编辑完成后点击【保存】。

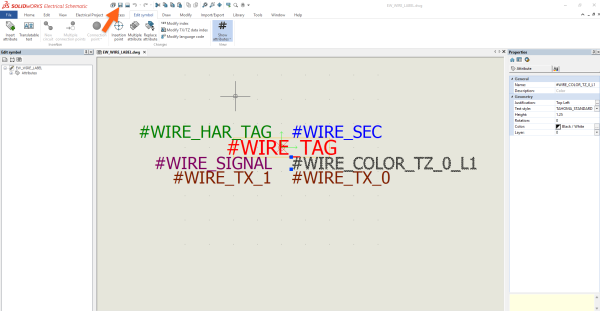

保存导线标记的修改

在 SOLIDWORKS Electrical 原理图内部完成修改时，无需保存原理图或其他文档；但处理 `.DWG` 文件时必须手动保存。组件符号、标题栏、导线标签、等电位标签等对象均遵循该规则。

电气符号的存储位置

这些符号存储于库文件中，可以对各类符号进行管理，适配不同项目需求。由于符号保存在库内，同一共享工作环境下的其他同事也可以调用这些符号。

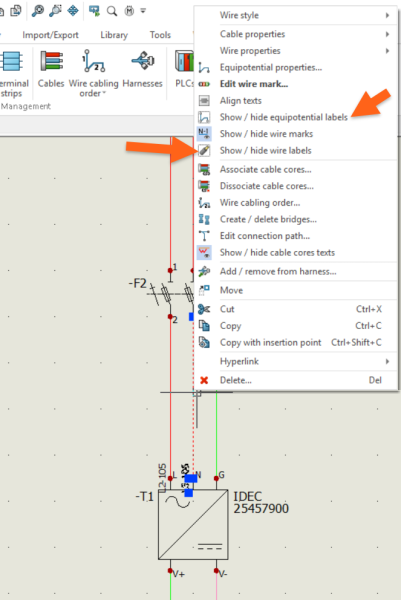

完成导线标签与等电位标签的配置后，右键单击导线，选择【显示 / 隐藏导线标签】或【显示 / 隐藏等电位标签】即可控制显示状态。

显示或隐藏标签与标记

通过该操作，可以在项目内任意导线上开启或关闭完全自定义的标签。请注意，同一条导线上可以同时显示标签与导线 / 等电位标记。
