SOLIDWORKS Electrical 分类功能使用方法

保持库文件有序是日常工作中的关键环节，可避免团队成员误选错误零部件。

SOLIDWORKS Electrical 中的**分类**是一项优秀工具，用于在零部件库中保持数据一致性。借助【分类管理器】，企业标准可用于对关键零部件进行归类与检索，规避选型风险。

SOLIDWORKS Electrical 中的分类是什么

SOLIDWORKS Electrical 的分类管理功能，可将厂商零件整理至可自定义的类别中，同类零部件具备共有特性。无需记忆成百上千个零部件的冗长清单，分类功能按照归类定义对库元素进行分组管理。

该功能位于 SOLIDWORKS Electrical 的【库】选项卡内。在此点击【分类】按钮，即可打开【分类管理器】。

打开分类管理器

软件内置大量默认分类，例如连接器、触点、驱动器、熔断器、电机。在创建或解归档符号、厂商零件等数据时，您可以将其分配至已有分类，也可新建自定义分类。

新建分类的操作方法

新建分类时，需要谨慎完成各项选项设置。

新建分类步骤：

1、在【分类管理】窗口左上角点击【新建类别】。如果当前选中某一已有分类，点击【新建类别】将在其下方创建子类别。

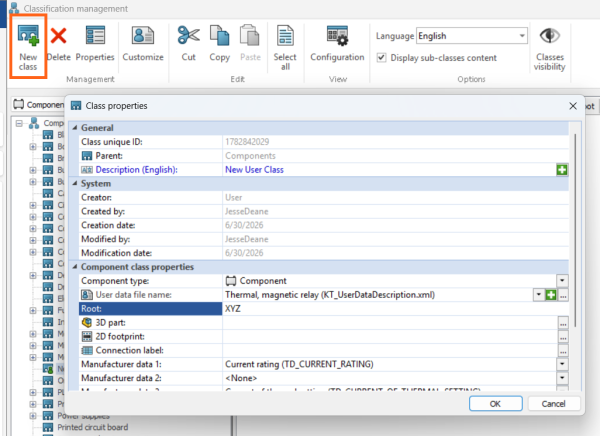

在 SOLIDWORKS Electrical 中新建分类

2、填写描述、零部件类型、厂商数据以及根名称等信息。

所有用户自建分类会在分类列表中显示小型绿色用户图标，便于区分用户创建类别与系统自带默认类别。

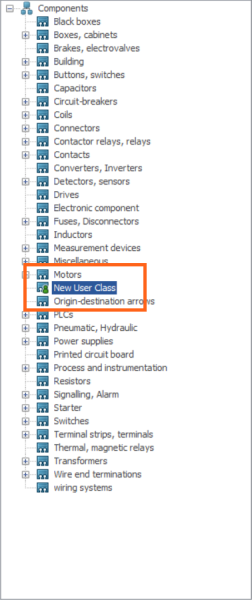

绿色用户图标，用于标识非系统默认类别

根名称决定该分类下零部件标记会自动分配的前缀。请注意，该参数可随时修改。

分类功能使用方法

在新建或解归档厂商零件、符号时，可以将其分配至所需分类。值得注意的是，该分配并非永久绑定，可随时在该项目的属性菜单中修改。

分配给分类的根名称，将在零部件标记生成时生效。

将零部件指定至目标分类的操作步骤：

1、打开零部件属性，选择【类别】。

2、打开后，所有零部件类别均可用于分配。

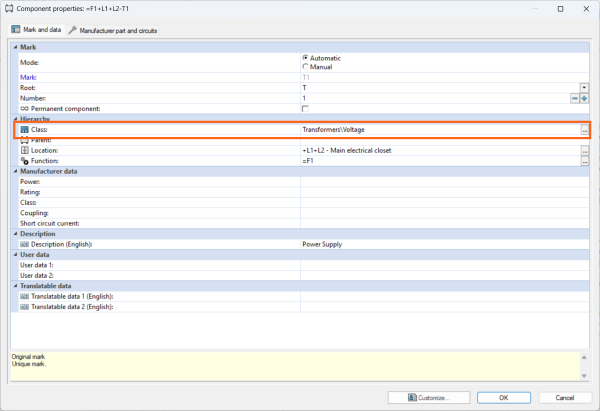

在零部件属性菜单中访问零部件类别

3、点击界面左侧【分类】选项卡，选中所需类别，或使用过滤器快速检索类别。

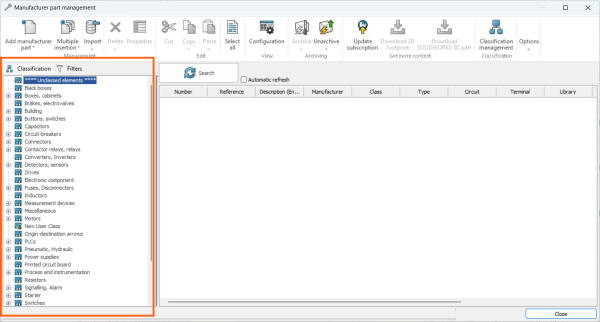

选择零部件类别

SOLIDWORKS Electrical 的分类可通过【归档】功能备份。虽然分类管理器内没有独立归档选项，但您可以切换至【主页】，选择【归档环境】，执行包含分类数据的环境备份。

在【环境归档】菜单的数据列表中可以看到【类别】项。当使用自定义分类，并希望后续继续沿用这些分类时，该功能尤为实用。

分类管理规则

1. 已有类别会保留，且描述不可修改。

2. 可在数据库 / 分类树的现有顶层节点添加新类别与子类别。

3. 每个分类包含七个可配置的厂商专属数据字段。

4. 在软件升级或全新安装前，请对分类环境执行归档备份。

掌握上述 SOLIDWORKS Electrical 原理图模块的分类管理与使用技巧，您就拥有一套实用的数据组织方案。
