如何修改 SOLIDWORKS Electrical 修订属性的排列顺序

SOLIDWORKS Electrical 的标题栏用于展示当前页面所属项目、原理图或者二维布局相关信息。

标题栏通常包含图纸修订信息，用于记录原理图的修改人员与修改时间，默认按升序排列。而在 SOLIDWORKS Electrical 中修改修订属性排列顺序，可反转该展示次序，自主选择修订记录的罗列方式。

修订属性排列顺序的作用

修订属性用于历史记录 SOLIDWORKS Electrical 原理图历次修订的创建时间。在图纸模板中，虽然属性定义顺序是从首次修订到最新修订，但默认情况下，第一条修订记录会显示在修订表格最下方。

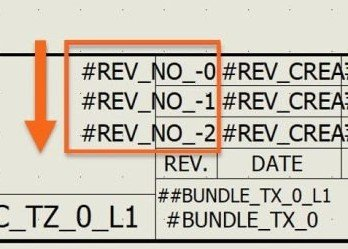

SOLIDWORKS Electrical 修订属性

这是 SOLIDWORKS Electrical 的默认设置，支持切换为升序或者降序展示修订记录。

如何在 SOLIDWORKS Electrical 中修改修订属性排列顺序

软件默认将电气项目最早的修订记录放置在修订表格最下方，该设置可在 SOLIDWORKS Electrical 配置管理器中修改。

修改修订属性排列顺序步骤：

1、在 SOLIDWORKS Electrical 命令管理器的【电气项目】选项卡中打开【配置管理器】。

2、在配置管理器中切换至【常规】选项卡。

3、在【修订编号】分组内，选择修订属性排列的两种选项之一。

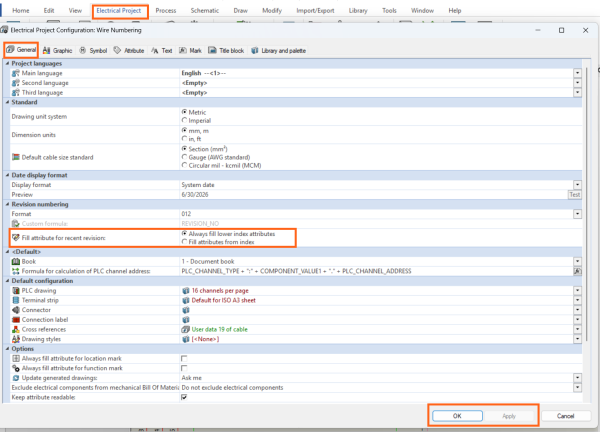

在 SOLIDWORKS Electrical 中修改修订顺序

这两个属性选项用于切换标题栏填充修订信息的两种模式，您可以根据项目要求灵活切换。

始终填充索引较小的属性： 该选项强制将修订索引显示在修订表格底部，不受属性自身索引编号影响。

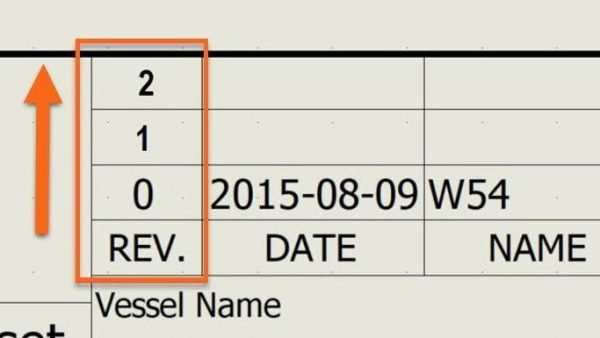

始终填充索引较小的属性效果

按索引填充属性： 该选项将修订索引填入对应编号的属性位置。举例说明：如果索引编号为 0 的属性放置在修订表格顶部，则当前修订索引就会显示在修订表格顶部。

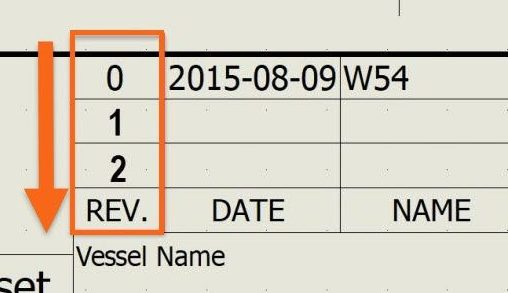

按索引填充属性效果

在 SOLIDWORKS Electrical 中添加修订

修订可以按图集或者单张图纸添加，但需要重点注意：修订必须先在图集内创建。修订管理工具支持查看已有修订、新增修订以及审定新修订。

在 SOLIDWORKS Electrical 中添加修订的步骤：

1、在项目内右键单击图集，选择【修订】。

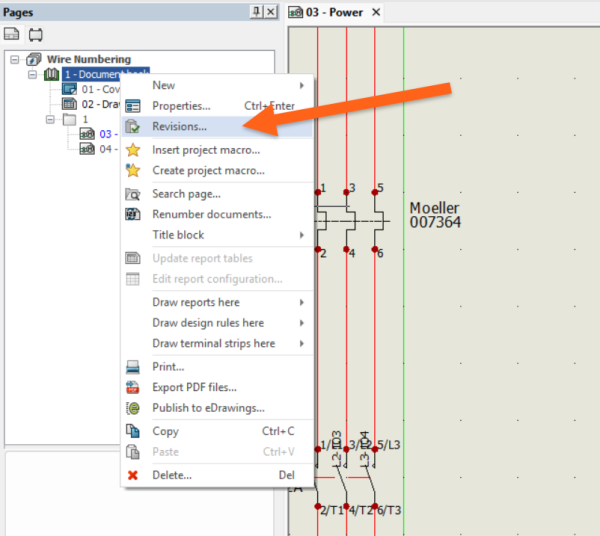

打开 SOLIDWORKS Electrical 修订窗口

2、在修订管理窗口左上角点击【新建修订】。

3、完成归入本次修订的所有修改工作。

4、重新打开修订管理窗口。

5、依次点击【审定】与【校验】，按需更新图纸和表格，保证修订信息在各处同步显示。

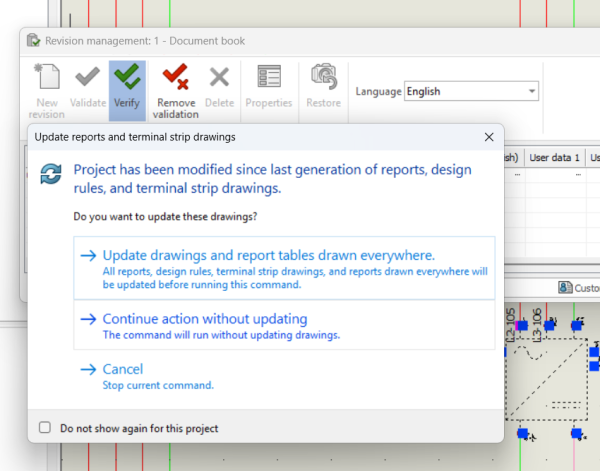

使用新修订更新全部图纸与报表

您可以为修订附加说明、用户数据等附加信息，如需在标题栏显示这些内容，在编辑标题栏时，除了名称、日期、修订编号属性外，务必同步添加对应的说明属性与用户数据属性。

请注意：右键单击图纸并选择修订选项时，仅能选用该图集下已经创建好的修订。

借助 SOLIDWORKS Electrical 完善管控流程

SOLIDWORKS Electrical 的修订属性顺序功能，能够规范记录项目内的变更记录，并自定义修订展示形式，适配企业标准规范。

SOLIDWORKS Electrical 与 SOLIDWORKS PDM 的集成方案支持团队将电气原理图纳入同一集成库系统。无需分开管理电气和机械的修订与工作流，该集成连接器可为全部机电数据提供单一数据源。
