SOLIDWORKS 2026 是首款搭载多款人工智能工具的版本，达索系统持续在技术文档领域突破自动化、精准度与用户操控性的边界。

本次对二维工程图和基于模型的定义（MBD）功能的升级，专为专业工程师打造，助力其简化工作流、减少操作失误，以最少的人工操作生成可直接用于生产的技术文档。

我们邀请了公司内资深的 SOLIDWORKS 工程师，为大家解读这些专为商业设计师打造、旨在优化设计到生产全流程的新功能。

智能视图放置与标注

手动缩放和定位视图的时代已成过去，SOLIDWORKS Design 2026 可自动推荐最优的图纸模板和图纸尺寸，同时也支持用户自定义设置。

视图会自动完成缩放与排布，最大限度减少视图重叠情况。

基于 AI 的几何识别功能可自动识别剖视图，并添加孔标注、几何公差、参考尺寸等各类标注，让你的工程图从创建之初就更智能、更贴合生产需求。

达索系统为 SOLIDWORKS Design 配备了实用的人工智能工具，用户很快就会在项目中开始使用这些工具。和任何工具一样，这些人工智能工具也可能被误用，因此团队有必要思考如何规范其使用方式。我们建议管理人员先亲自试用这些人工智能工具，并制定书面的实施和安全使用管控方案，这样团队既能借助这些提升效率的工具开展工作，又不会影响设计质量和数据完整性。

—— Michael Hopley-Ash，项目经理、资深 SOLIDWORKS 工程师

装配图自动化

针对复杂装配体，SOLIDWORKS 2026 可自动插入物料清单、自动气球标注和版本修订表。

如今，工程师只需极少的人工操作，就能批量制作装配图，确保不同项目的图纸保持一致性和准确性。

人们很容易只关注那些亮眼的重磅升级，但事实上，能节省时间的功能才是最值得期待的更新。这项功能的升级，将大幅缩短制作完整技术文档的时间。

—— 斯图尔特・沃特利，精英级 SOLIDWORKS 工程师

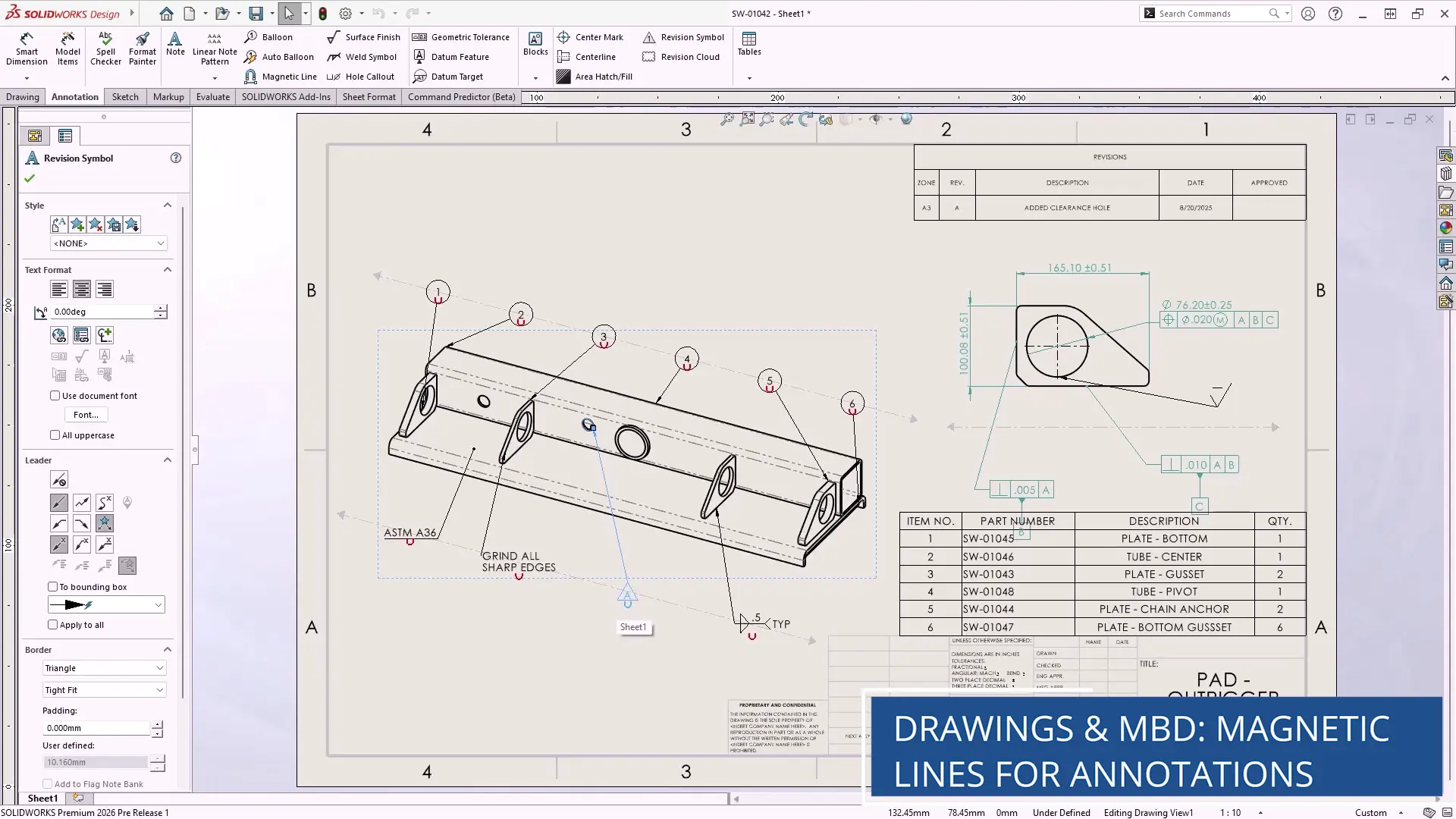

增强型标注对齐磁力线

磁力线功能最早于 2012 年推出，当时仅用于整理气球标注，如今该功能支持的标注类型大幅增加，包括注释、焊接符号、表面粗糙度符号和几何公差等。

只需在现有标注上绘制一条磁力线，标注就会自动吸附对齐；也可手动拖动标注，将其附着在磁力线上。借助这项功能，只需极少的操作，就能让工程图保持整洁、专业的排版布局。

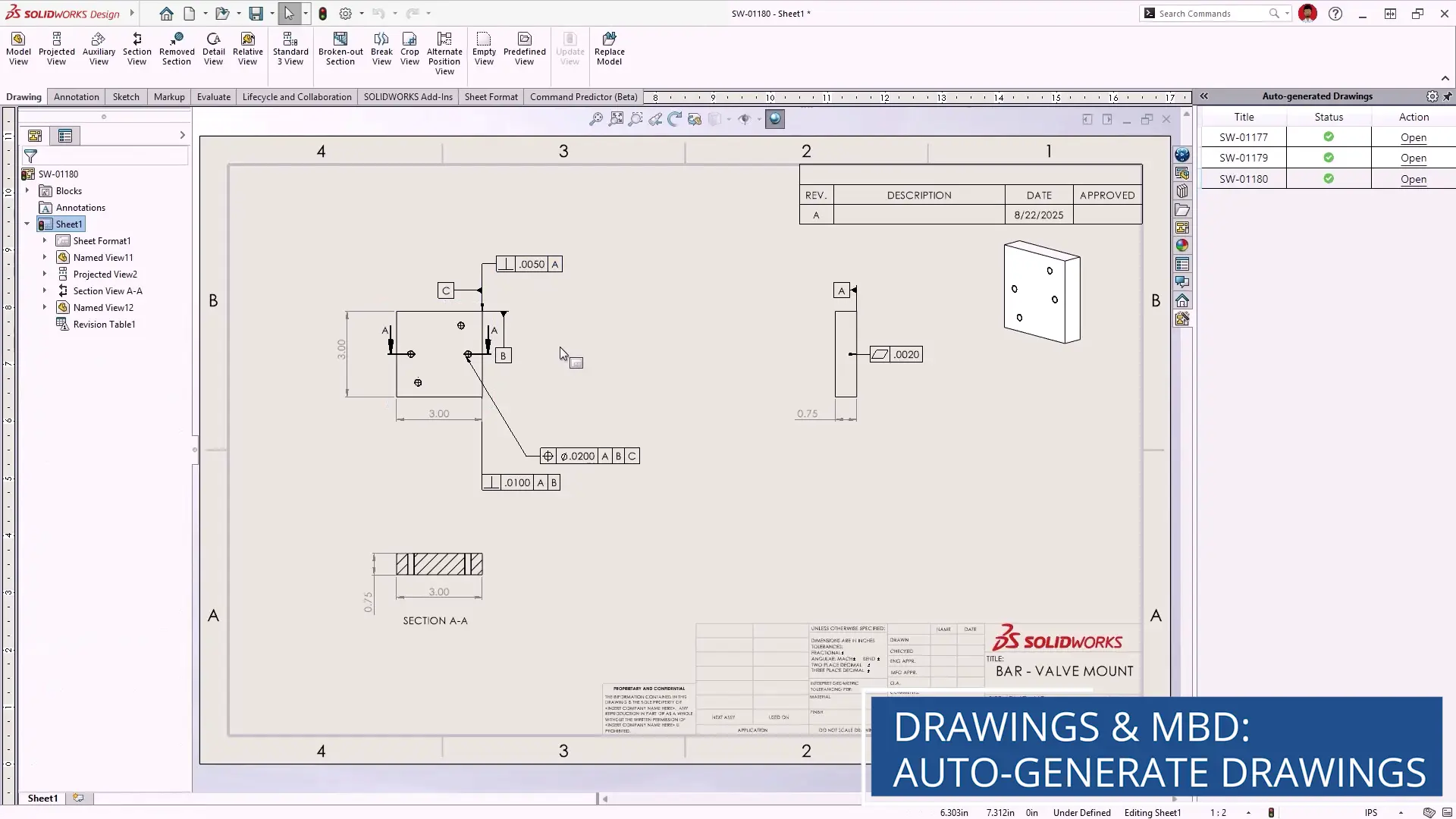

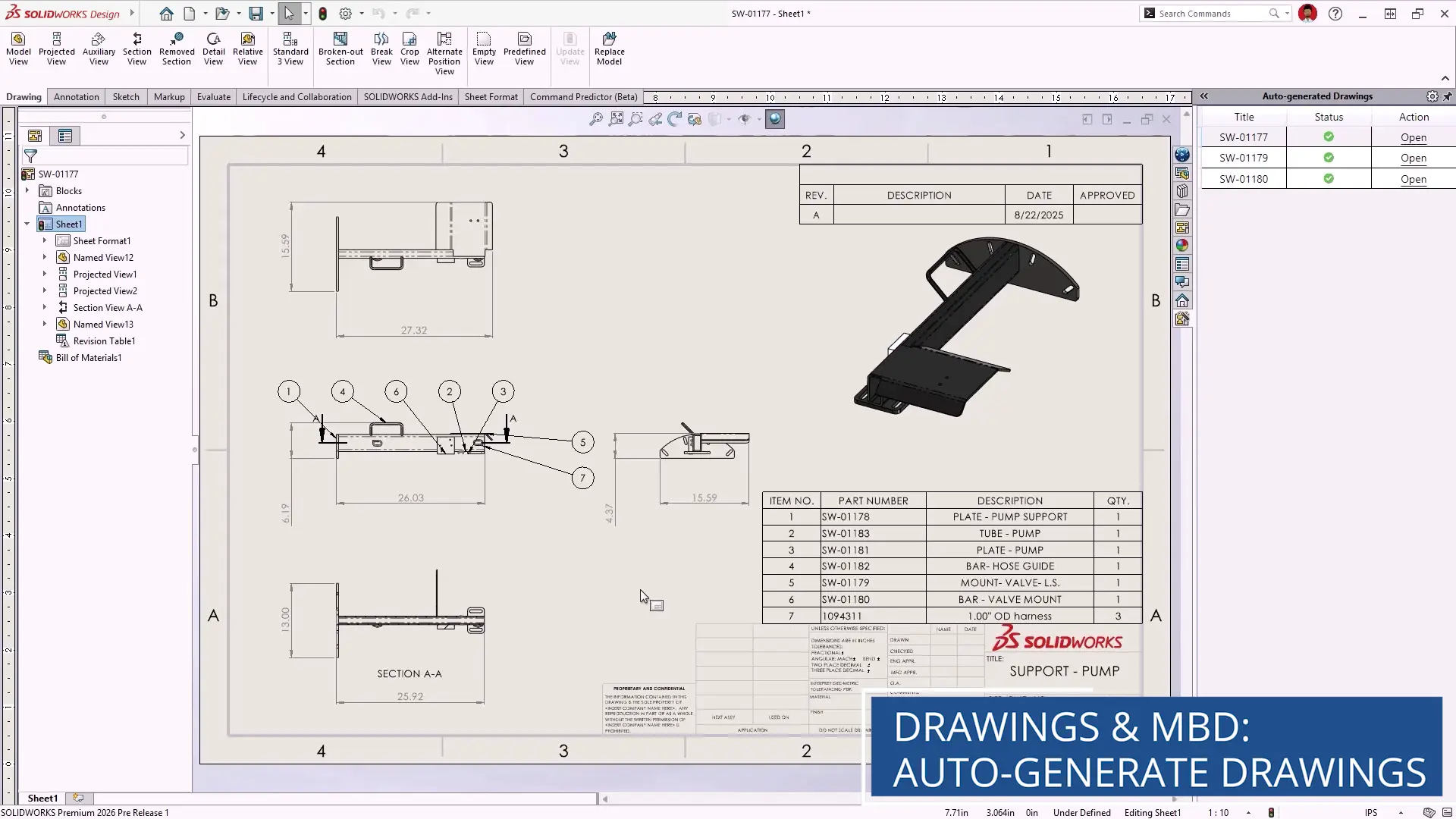

人工智能驱动的工程图生成

SOLIDWORKS 2026 推出了一项颠覆性功能 —— 由人工智能驱动的工程图自动生成功能。

如今，工程师只需选中一个或多个零件 / 装配体，通过简单的弹出菜单即可启动工程图创建流程。该流程在后台运行，用户可继续开展其他工作，不受任何干扰。这种批量处理的方式，大幅减少了工程师在重复性工作上花费的时间，使其能将精力投入到高价值的细节设计和设计优化工作中。

这项升级无疑能节省大量时间！但这是否意味着我们可以撒手不管，任由人工智能全权生成工程图了？答案是否定的。SOLIDWORKS 并未在设计流程中用人工智能取代人工，而是通过辅助工具对设计工作流进行补充。借助人工智能工具完成繁琐的基础工作，不仅能加快零件和装配体工程图的创建速度，还能释放人力开展其他工作，也让工程师有更多时间对技术文档进行更细致的审核。

—— 迈克尔・霍普利 - 阿什，项目经理、资深 SOLIDWORKS 工程师

这是整个 SOLIDWORKS 2026 产品体系中最令人振奋的升级之一。随着各团队升级至 SOLIDWORKS 2026 并开始试用这些新工具，人工智能驱动的工程图生成功能必将引发诸多讨论和不同看法。

我们的精英级工程师斯图尔特・沃特利，为大家进一步解读了人工智能工程图生成功能的潜在应用场景：

每个项目进入收尾阶段时，零件和装配体的建模工作已经完成，各类问题得到解决，仿真结果完成分析，产品宣传图也已渲染完毕 —— 所有有趣的工作都结束了。此时只剩下一项工作：为所有设计成果制作详细的工程图！这项工作往往费力不讨好，且重复性极强，却是生产环节中不可或缺的一环。而现在，借助人工智能，这项工作的绝大部分都能自动完成，工程师只需完成最后的细节调整和优化即可。随着人工智能的不断进化和学习，这项功能的表现还会越来越好。

—— 斯图尔特・沃特利，精英级 SOLIDWORKS 工程师

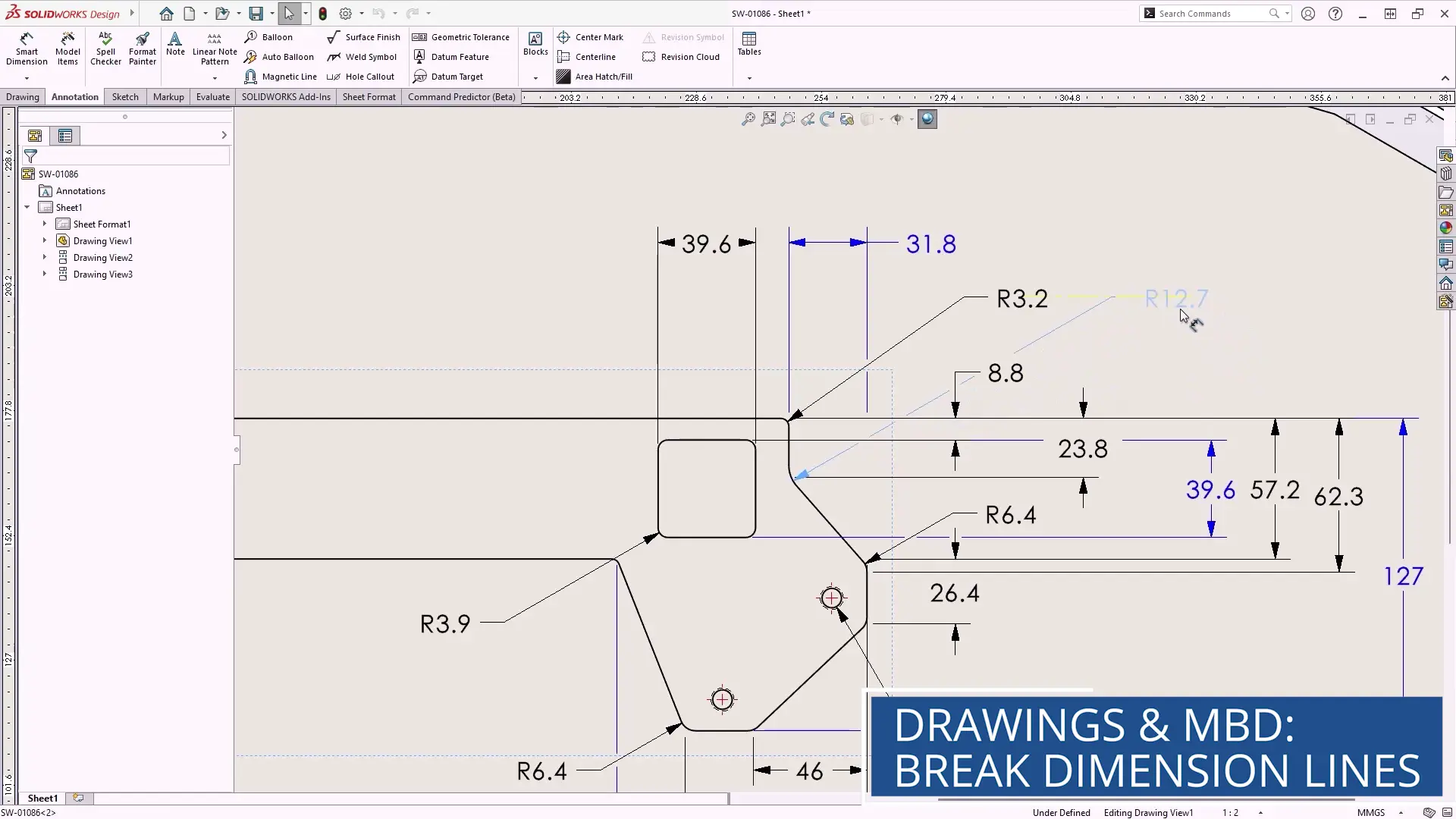

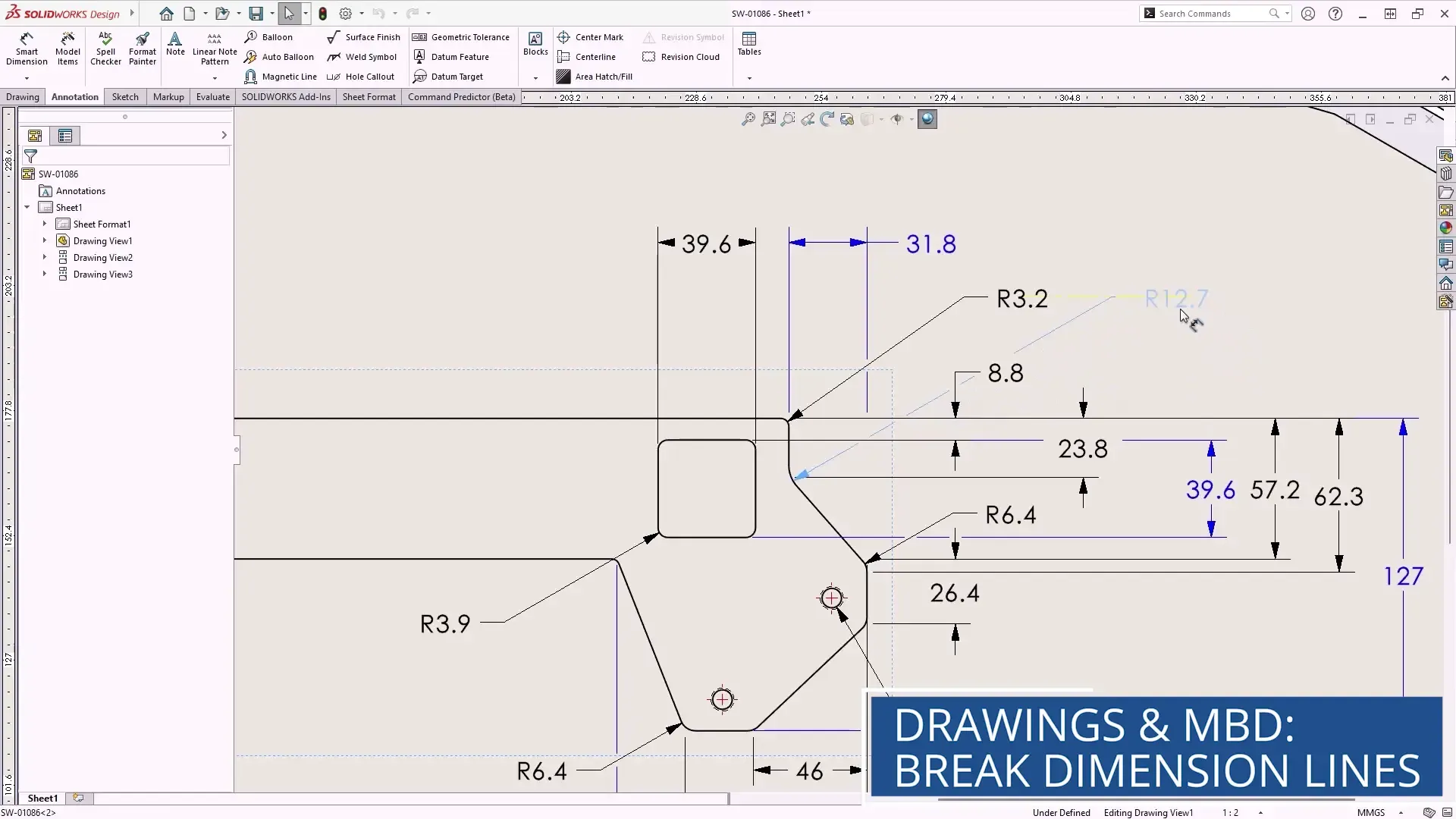

优化尺寸中断功能，提升图纸可读性

尺寸标注过于杂乱，会遮挡关键信息，甚至导致生产失误。SOLIDWORKS 2026 对尺寸中断功能进行了优化，新增了尺寸文本周边的中断效果，大幅提升了尺寸标注的可读性。

当尺寸标注被移动时，中断效果会动态更新；只需右键点击，即可刷新中断效果。即便设计方案不断调整，也能确保工程图的标注始终清晰、无歧义。

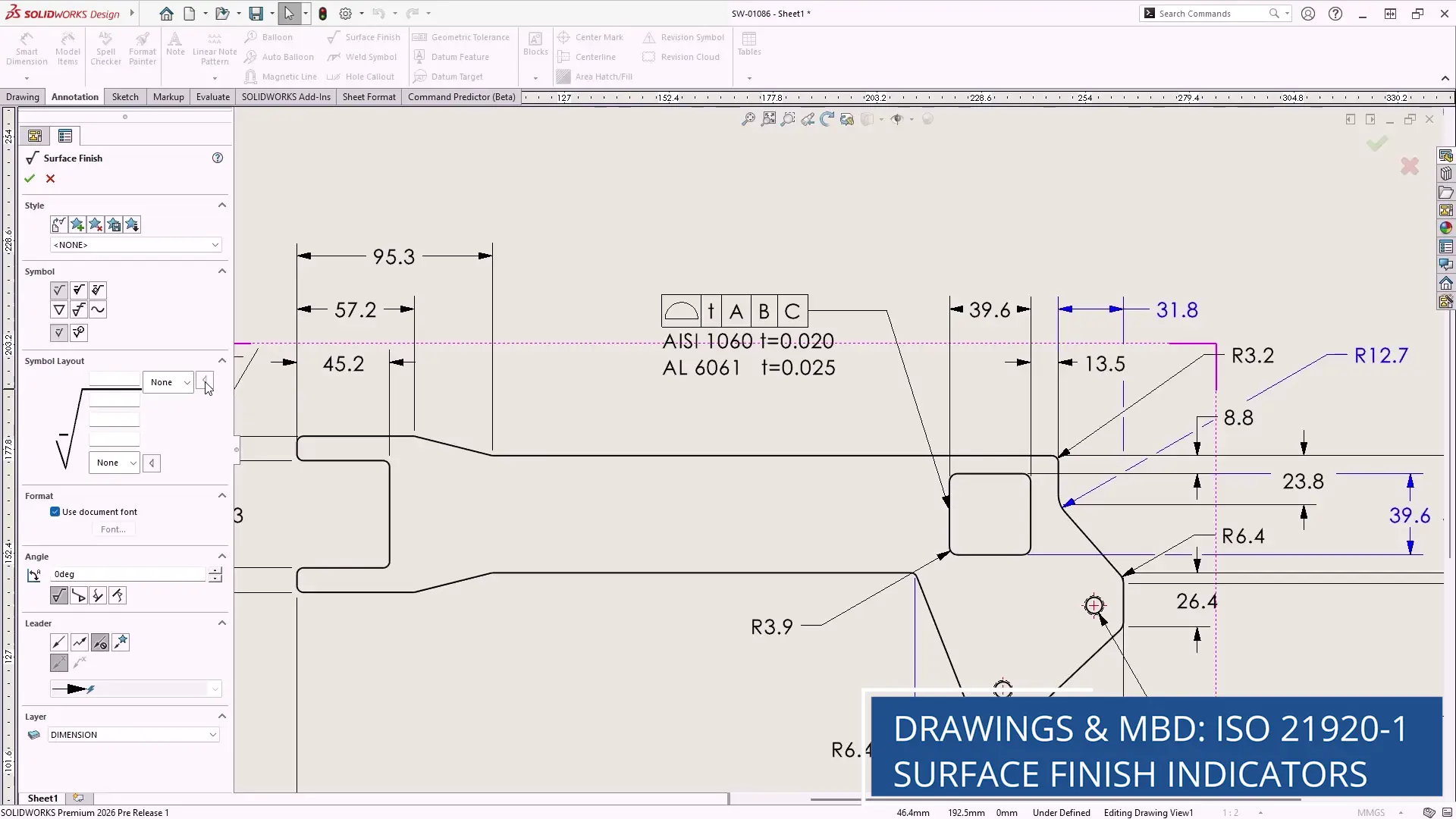

几何公差框中的自定义文本

如今，几何公差框的范围字段支持输入自定义文本，可使用符号或字母替代数字作为公差值。

这意味着工程师现在能以更高的灵活性定义公差，让技术文档的编制更贴合复杂的行业标准。

我发现，在引用表格、注释或公差手册中的变量时，这项升级的实用性尤为突出。你可能永远用不上这项功能，但就像你在工具间留着的那根木料（你懂的，就是那根留着待用的），当真正需要它的时候，要是没有，你一定会后悔的！

—— 斯图尔特・沃特利，精英级 SOLIDWORKS 工程师

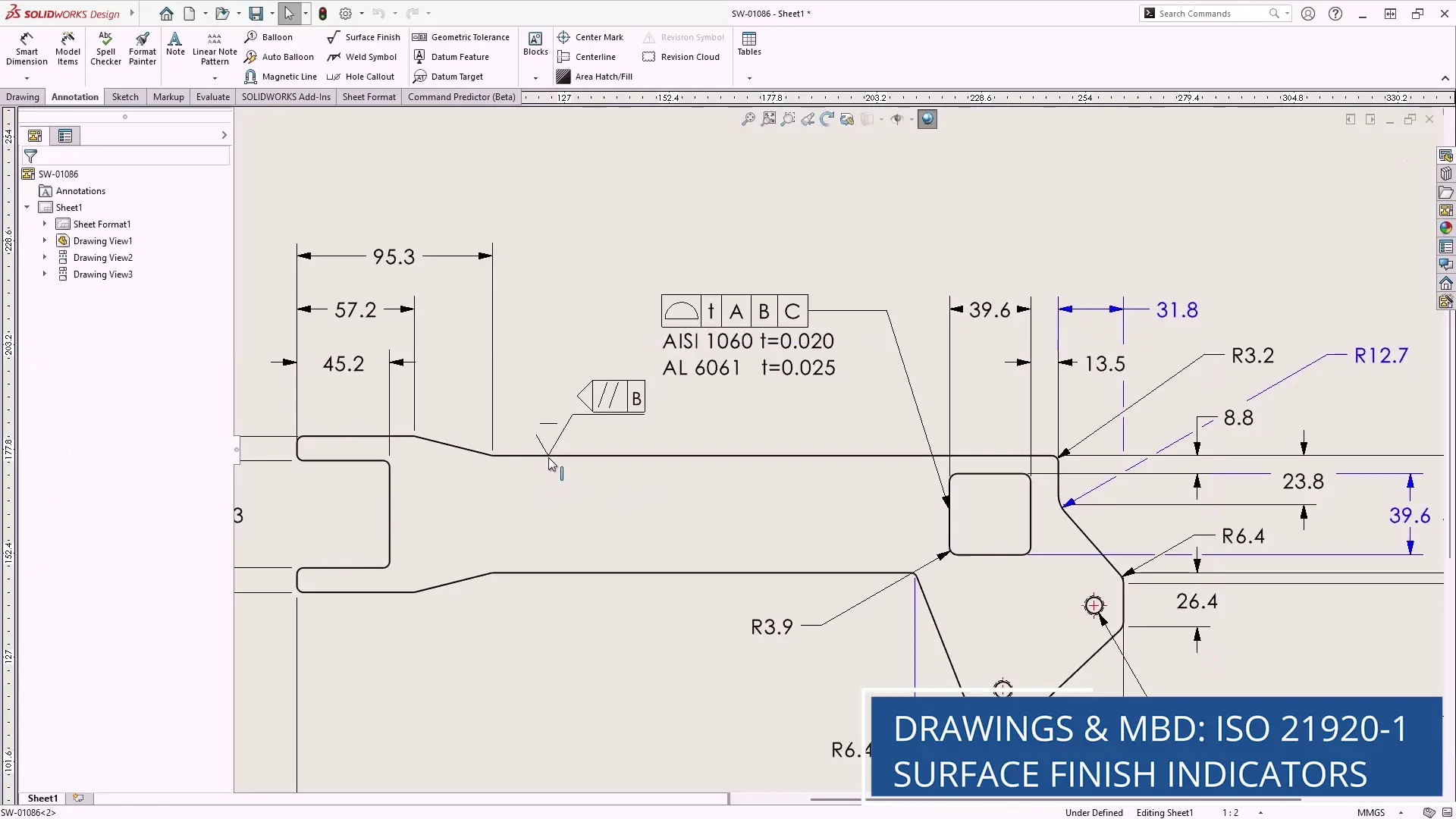

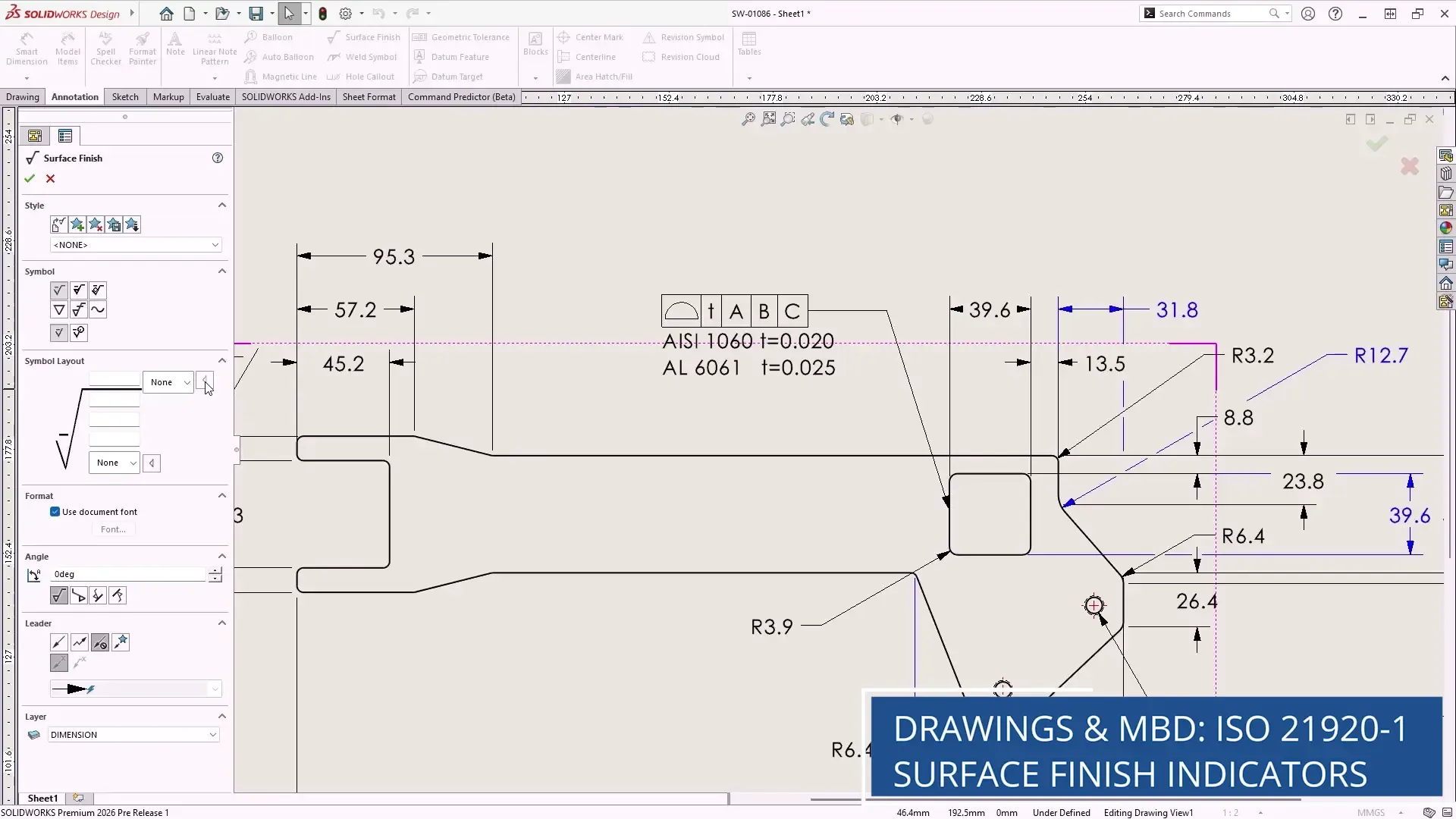

ISO 21920-1 标准表面粗糙度符号

SOLIDWORKS 2026 新增了一项文档属性，支持生成符合 ISO 21920-1 轮廓标准的表面粗糙度符号。

本次升级推出了现代化的符号样式，同时支持标注公差指标和可选的基准参考。

对于规管行业的工程师，以及有国际合作的工程师而言，这项升级能让技术文档更符合行业标准、标注更清晰，无疑是一大福音。

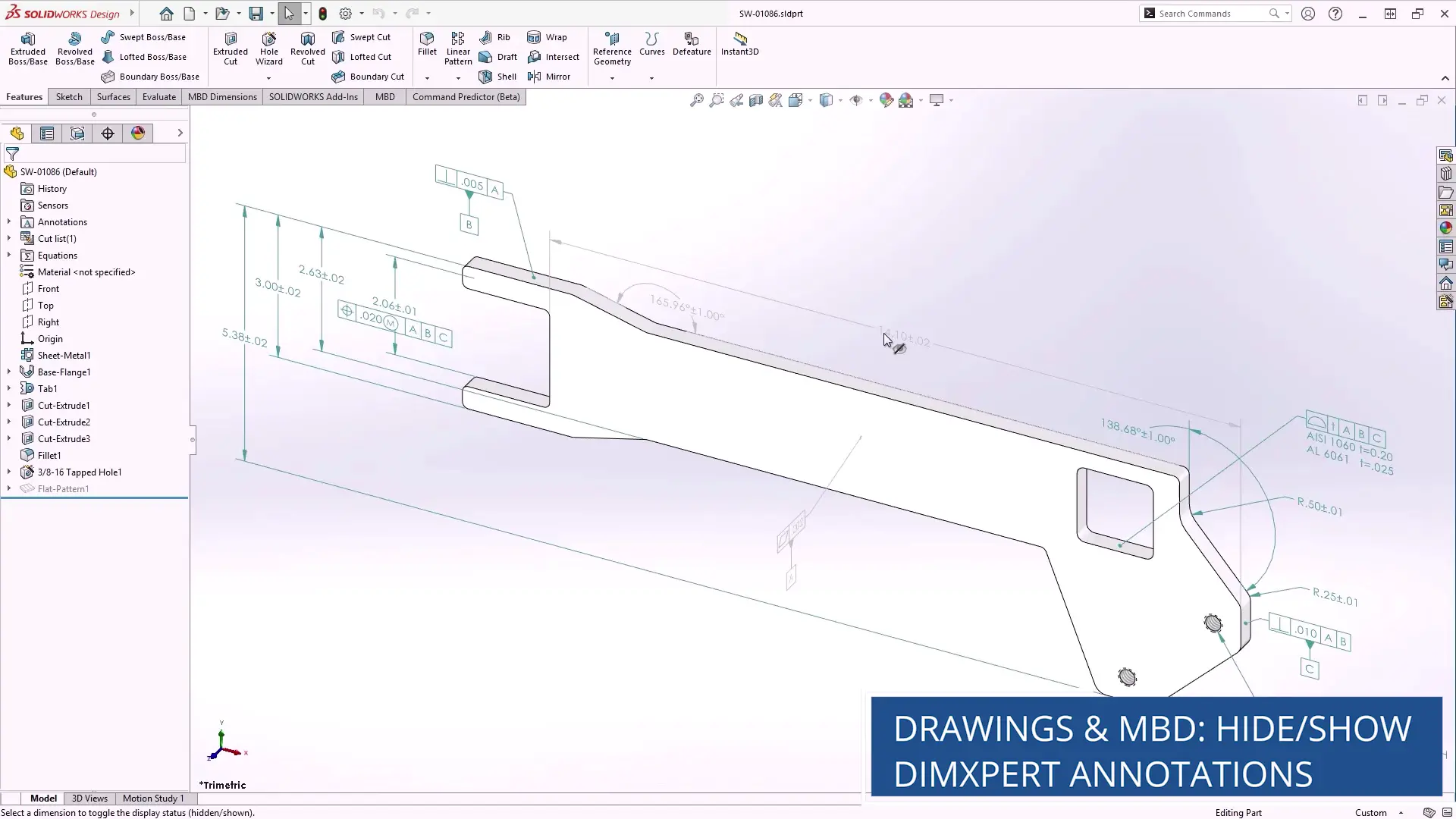

基于模型的定义（MBD）中的标注可见性控制

如今，基于模型的定义（MBD）用户可像编辑二维工程图一样，轻松隐藏或显示多个标注。

被选中的标注会变为灰色，代表即将被隐藏；只需点击一次，即可恢复显示。

这种可选择性的标注控制方式，优化了设计和生产信息的传递效率，对于与偏好使用三维技术文档的供应商合作时，效果尤为显著。

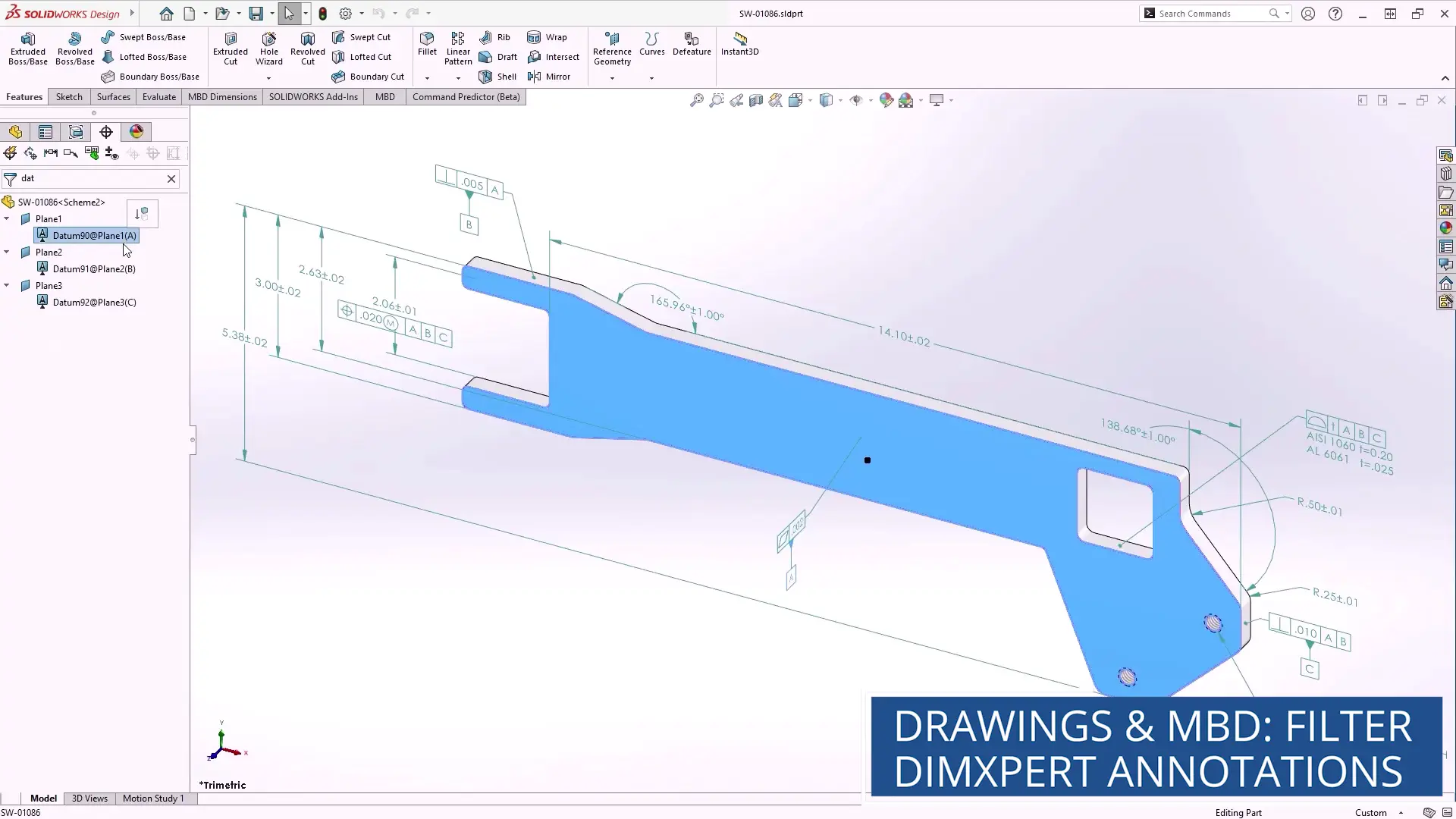

DimXpert Manager 中的筛选栏

尺寸专家管理器选项卡中新增了筛选栏，其功能与特征管理器中的筛选栏一致。

工程师只需在筛选框中输入关键词，即可快速筛选出所需的尺寸、公差或特征。这项升级简化了复杂模型的管理工作，让工程师能更轻松地查找和编辑特定元素，从而降低操作失误的风险。

这是一项简洁又实用的升级，筛选功能让 SOLIDWORKS 用户的工作变得更轻松！

—— 斯图尔特・沃特利，精英级 SOLIDWORKS 工程师

结语

SOLIDWORKS 2026 推出了一系列智能工程图和基于模型的定义（MBD）增强功能，助力工程师更高效、更智能、更精准地开展工作。

无论你是需要批量制作技术文档，还是优化复杂装配体的设计，这些功能都能为你实现商业目标提供支持，同时提升团队间的协作效率。

令人振奋的是，SOLIDWORKS 引入的人工智能工具都有着明确的定位和应用目标。准备好体验前所未有的高效、精准的工程图创建工作吧！
