将基于模型的定义MBD引入你的 SOLIDWORKS工作流

工程师们长期以来一直依赖二维工程图来传递设计意图，同步模型的关键信息。而基于模型的定义（MBD） 提供了一种全新的方案，可直接在三维模型上标注产品与制造信息（PMI）。

随着 MBD 相关标准的逐步普及，你的 CAD 软件能否支持团队高效地在零件与装配体上生成完整的产品制造信息，变得至关重要。SOLIDWORKS MBD 能够帮助工程师缩短工作耗时、减少错误，同时输出高质量的设计与制造信息。

为何要使用基于模型的定义（MBD）？

引入基于模型的定义、摒弃传统的制造图纸，看似是一次大胆的转变。采用 MBD 可大幅缩减二维工程图的创建与更新时长。由于所有注解均直接关联在模型上，设计发生任何变更时，所需的文档信息会自动同步更新，无需打开其他文件进行修改。

MBD 还能提升跨部门对设计意图的理解效率，适用于未安装 CAD 软件或不熟悉 CAD 操作的部门。你可以将包含图框信息、材料明细表、表面粗糙度、注释及其他所需产品与制造信息（PMI）的零件与装配体注解视图导出使用。

简单来说，SOLIDWORKS MBD 允许工程师直接在三维建模环境中标注设计与制造信息，包括尺寸、焊接符号等。

基于模型的定义（MBD）核心价值

告别二维工程图的重复绘制与更新，消除图纸与模型不一致的问题

三维模型作为唯一数据源，全流程传递设计、制造、检验、采购所需信息

直接生成符合军工标准 31000A、ASME Y14.41、ISO 16792、DIN ISO 16792 等行业规范的标注数据

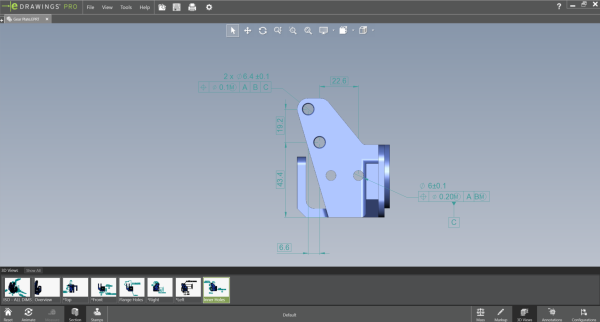

3D模型注释和视图可以导出并直接在eDrawing中查看

一键导出 3D PDF、eDrawings、STEP 242 等行业标准格式文件，实现跨平台、无软件壁垒的信息传递

自定义发布模板，适配零件规格、装配体规格、询价单、来料检验报告等多种交付物需求

面向生产、制造、质检、采购等多部门，输出标准化、可直接复用的三维标注数据

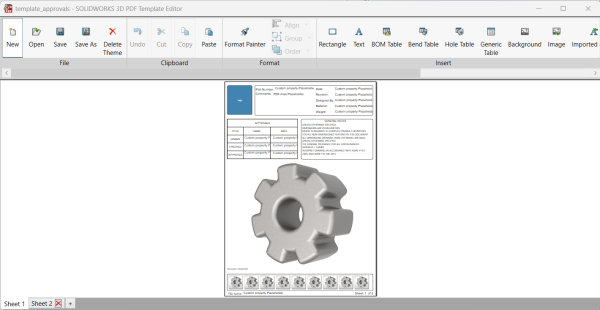

内置的3D PDF模板用于基于模型的定义

与现有工作流程的集成

作为SOLIDWORKS生态系统的一部分，MBD允许你直接在零件和装配文件中工作，无需切换到其他应用程序创建带注释的图纸集。

SOLIDWORKS 集成

收集你已经输入的所有设计信息来创建模型，并在无需额外步骤的情况下添加额外信息。在你重新设计和修订设计时，没有双重职责要把这些变化反映到你的呼喊中，因为它们会自动随着模型更新而同步。

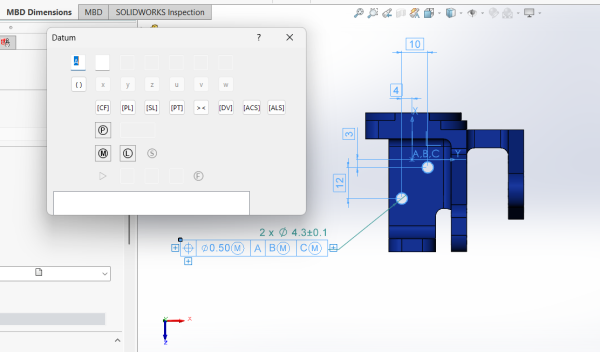

对你的GD&T的编辑可以在SOLIDWORKS建模环境中完成

PDM与PLM集成

PDM和PLM用户将享受MBD数据如何通过类似标准二维图纸的工作流程进行版本控制、控制和迁移。此外，考虑使用 SOLIDWORKS MBD 的客户仍可使用他们习惯创建和发送的 2D 图纸，但现在采用更智能、更混合的工作流程。

SOLIDWORKS MBD 使用 DimXpert 自动添加尺寸和公差。

例如，你可以使用定义的三维零件和组件进行制造和检验，同时制作二维图纸以便记录或符合法规要求。由于所有数据均通过MBD捕获，带所需注释的视图采集已完成，因此二维绘图创建效率大大提升。

制造一体化

最后，通过MBD和3D PDF向供应商、制造商或检查员传达信息的下游信息更加清晰。CNC和CMM软件都能读取通过MBD定义的SOLIDWORKS模型中显示的数据，这意味着减少了手工数据录入，并在整个产品生命周期中提高了准确性。

将 MBD 引入 SOLIDWORKS 工作流的实施步骤

1、启用 SOLIDWORKS MBD 插件，激活 DimXpert 与注解视图功能

2、基于行业标准（ASME Y14.41/ISO 16792）制定企业内部 MBD 标注规范

3、使用 DimXpert 完成零件的尺寸、公差、基准、表面粗糙度等 PMI 标注

4、通过注解视图分类管理不同工序、不同场景的标注内容

5、为装配体添加配合注解、材料明细表、零件序号等装配相关 PMI

6、自定义 3D 发布模板，适配企业图框、标题栏、输出格式要求

7、导出 3D PDF、eDrawings、STEP 242 等标准格式文件，下发至制造、质检、供应商环节

8、建立模型变更与 PMI 自动同步的校验机制，确保数据一致性

MBD 工作流的行业应用场景

机械制造：三维标注直接指导数控加工、三坐标检测，消除读图误差

汽车零部件：满足整车厂对数字化产品定义的强制交付要求

航空航天：符合军工与航空行业对三维数字化标注的合规标准

医疗器械：实现全生命周期可追溯，满足监管机构对产品定义的审核要求

模具制造：快速传递型腔尺寸、公差、表面要求，缩短模具交付周期

总结

将基于模型的定义（MBD）引入 SOLIDWORKS 工作流，是实现数字化无图纸制造的核心路径。SOLIDWORKS MBD 以三维模型为单一数据源，整合完整的产品与制造信息，消除二维图纸带来的冗余工作、信息误差与版本混乱问题，同时全面符合国际国内行业标注标准，帮助企业实现设计到制造的无缝衔接，提升整体研发与生产效率。
