SOLIDWORKS PDM自动化：基于序列号与模板的实现方案

SOLIDWORKS PDM 的序列号与模板功能，可帮助企业严格遵循文件命名规范、统一文件夹架构标准，并消除企业资源计划（ERP）系统与产品数据管理（PDM）系统之间的数据脱节问题。

借助这两项功能，团队可始终恪守企业标准，无需再为每个新项目手动搭建标准化系统，大幅减少人工交互操作。通过充分利用 SOLIDWORKS PDM 自动化能力，设计人员可将精力聚焦于核心设计工作，而非耗费在从零启动项目的传统管理 overhead 上。

什么是序列号？

SOLIDWORKS PDM 中的序列号，支持通过系统自动生成的唯一字符串，完成文件与目录的自动化命名。该功能可有效简化文件创建流程、搭建自动化文件夹架构，或为数据卡片控件追加连续序列值。

SOLIDWORKS PDM 专业版支持创建多组序列号生成器，可满足企业多样化的业务运营需求。

如何创建 SOLIDWORKS PDM 序列号

1、启动SOLIDWORKS PDM 管理工具。

2、使用管理员权限账号登录 PDM 库。

双击保险库登录

3、在管理工具中，定位至序列号节点。

4、右键单击序列号，选择新建序列号。

5、按照企业实际需求配置序列号参数。

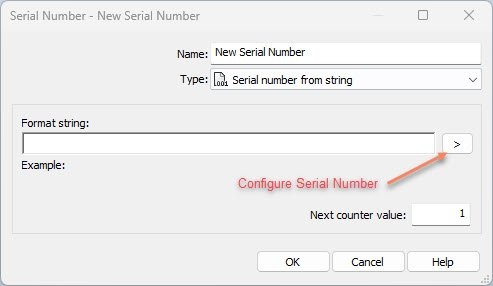

配置 SOLIDWORKS PDM 序列号

SOLIDWORKS PDM 序列号自定义设置

SOLIDWORKS PDM 序列号支持多种灵活配置与自定义方式，可适配不同业务场景。

创建序列号时，可进行以下配置：

指定序列号名称：该名称将在 SOLIDWORKS PDM 管理工具中显示，用于后续自动化配置调用。

指定序列号类型：

• 列表序列号：创建预设序列号列表，供使用时直接选择。

• 字符串序列号：按自定义字符串格式生成序列号。

• 插件序列号：配置外部系统或自定义脚本的调用连接，实现外部生成序列号。

指定序列号格式：可将固定文本与自动生成信息组合设置。

指定下一个计数器数值：适用于 PDM 库中已存在使用该序列号文件的场景，可保证序列连续不冲突。

利用序列号实现文件自动化创建

序列号创建完成后，即可将其应用于 SOLIDWORKS PDM 自动化任务，例如模板配置。

使用序列号创建模板的步骤：

1、指定模板名称。

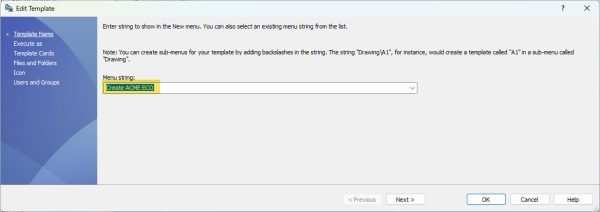

命名SOLIDWORKS PDM模板

2、设置模板执行所需的用户权限。

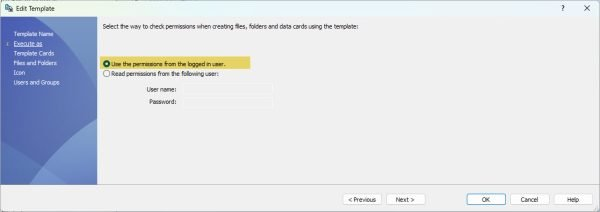

设置模板权限

3、按需分配模板数据卡片。

4、创建新的模板变量，并选择已创建的序列号，为变量设置便于后续调用的名称。

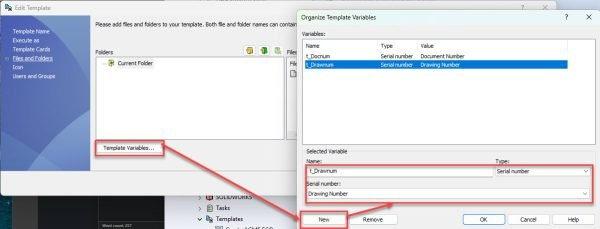

向SOLIDWORKS PDM模板添加序列号

（示例：将类型设置为 “序列号”，选择名为 “t_Drawnum” 的序列号，并将模板变量别名设置为 “t_Drawnum”）

5、配置目标文件夹架构，并添加使用序列号自动命名的文件。

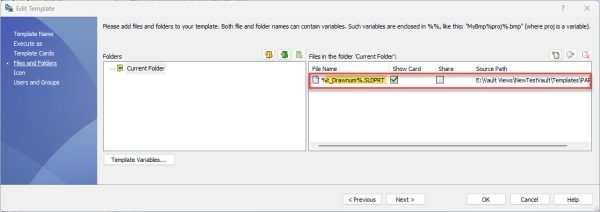

用特定的序列号添加文件

6、设置可调用该模板的用户与用户组权限。

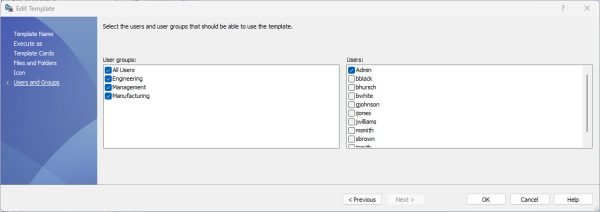

模板权限的指定

7、对创建完成的 SOLIDWORKS PDM 模板进行测试验证。

为何需要 SOLIDWORKS PDM 自动化？

SOLIDWORKS PDM 模板是保障文件夹创建标准化的核心工具，可用于搭建多级子文件夹与文件的完整架构。每次调用模板，均可为所有用户生成统一规范的文件夹结构。

在必要情况下，用户仍可手动添加所需的自定义文件夹；模板调用过程中也可直接追加文件。通过模板创建文件夹架构后，所有文件夹均可在 PDM 库内执行删除、移动等常规操作。
