SOLIDWORKS PDM 更新参考工具的使用与选项

在SOLIDWORKS PDM中管理文件参考通常是一个无缝自动化的流程。库系统会自动完成大部分工作。但当您遇到参考路径错误或断开的文件时，PDM提供了一种高效方法来修复这些问题。

最常见的参考混乱场景发生在文件导入库的过程中。无论是单个装配体及其零部件，还是整个目录，若文件以错误顺序导入，参考路径将变得杂乱无章。

这会导致用户在搜索项目相关文件时面临混乱局面，还可能在PDM和SOLIDWORKS中引发多重错误，例如检入警告、被压缩的零部件以及断开的配合关系，使文件难以正常使用。

更新参考工具旨在以比手动逐个修复SOLIDWORKS FeatureManager设计树中路径更快速、更自动化的方式解决这些问题。

本文演示更新参考工具的案例基于典型场景：装配体文件从库外位置添加至库并完成检入，而其引用的零件文件后续被添加至不同子文件夹。

检入过程中的错误示例：

SOLIDWORKS PDM检入错误

本文涵盖以下内容：

1、访问更新参考工具

2、替换文件

3、将文件添加至库

4、显示属性

访问SOLIDWORKS PDM更新参考工具

左键单击并选中包含断开参考的装配体或工程图文件。

文件高亮显示后，点击"工具" > "更新参考…"。

注意：用户需拥有待更新参考文件的检出权限。若文件未被该用户检出，工具将自动为其检出文件。

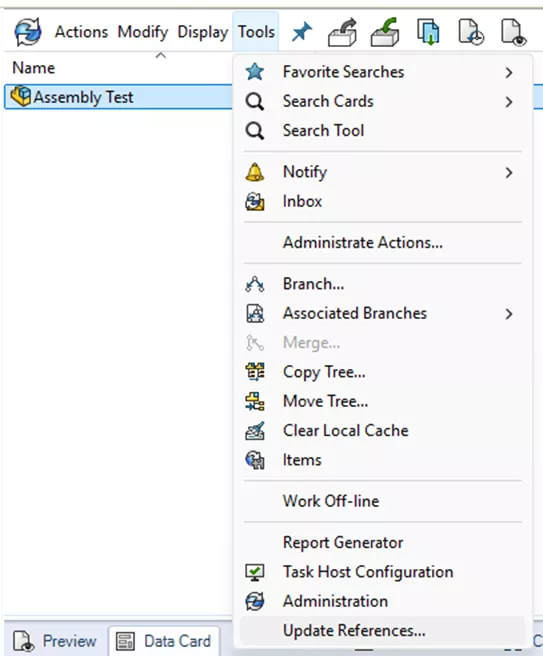

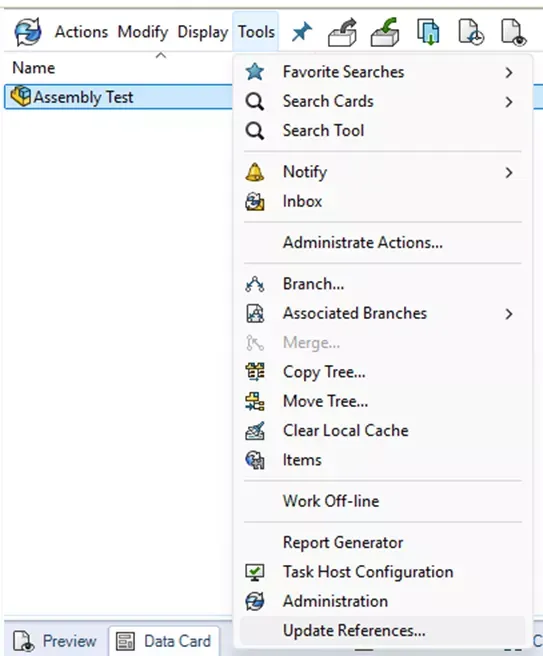

SOLIDWORKS PDM更新参考工具位置

工具打开后，将显示所选文件、所有引用文件的当前位置及相关警告信息。

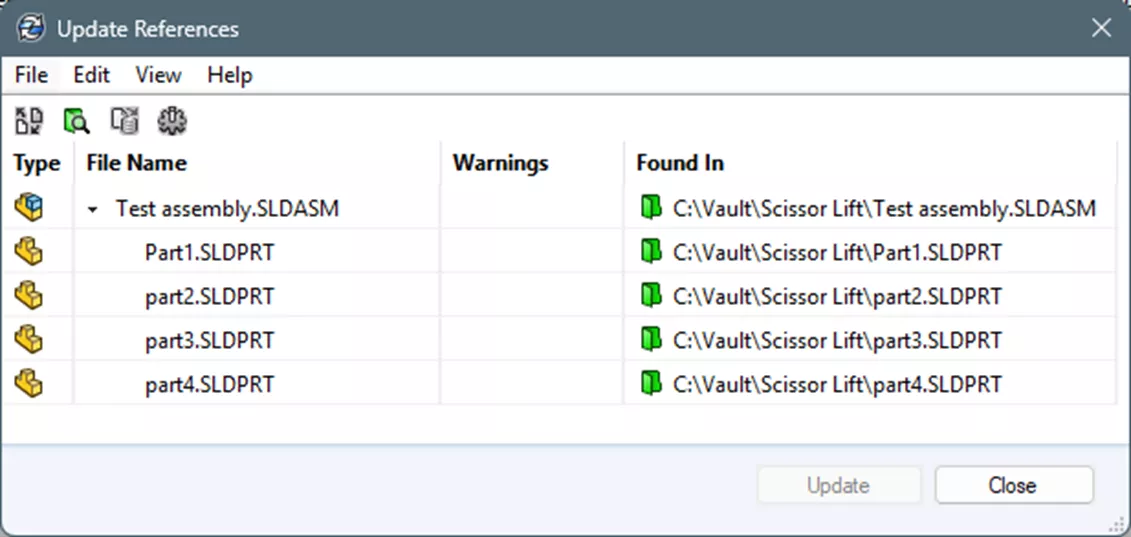

SOLIDWORKS PDM更新参考工具界面

更新参考工具提供多种操作选项，具体取决于您的需求。

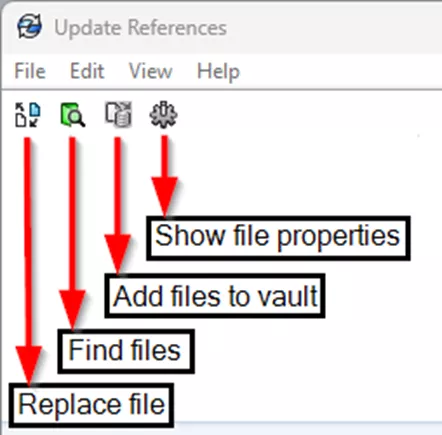

SOLIDWORKS PDM更新参考工具选项

替换文件

若已知需修正的具体参考文件且需精细化操作，请使用"替换文件"选项。

选中问题参考文件（查看"警告"列下的"库外SOLIDWORKS PDM"提示）。

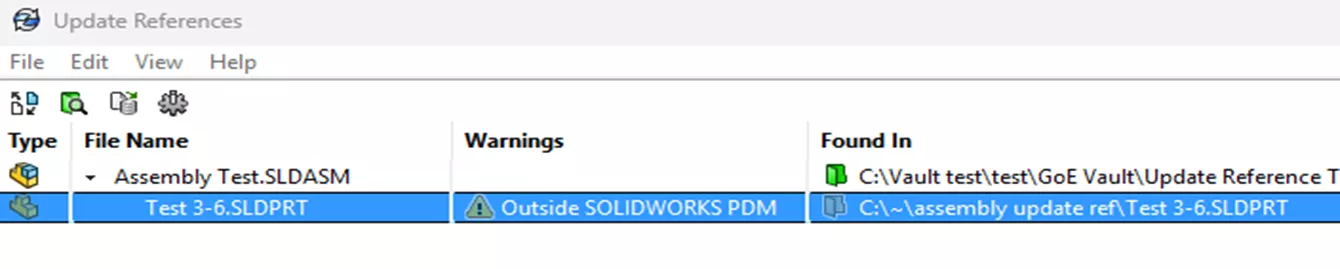

SOLIDWORKS PDM更新参考_替换文件

此时"替换文件"按钮将变为可用状态：SOLIDWORKS PDM替换文件图标

点击后弹出新窗口，选择用于替换此参考的目标文件。

浏览至库内对应位置并选中文件，点击"打开"。

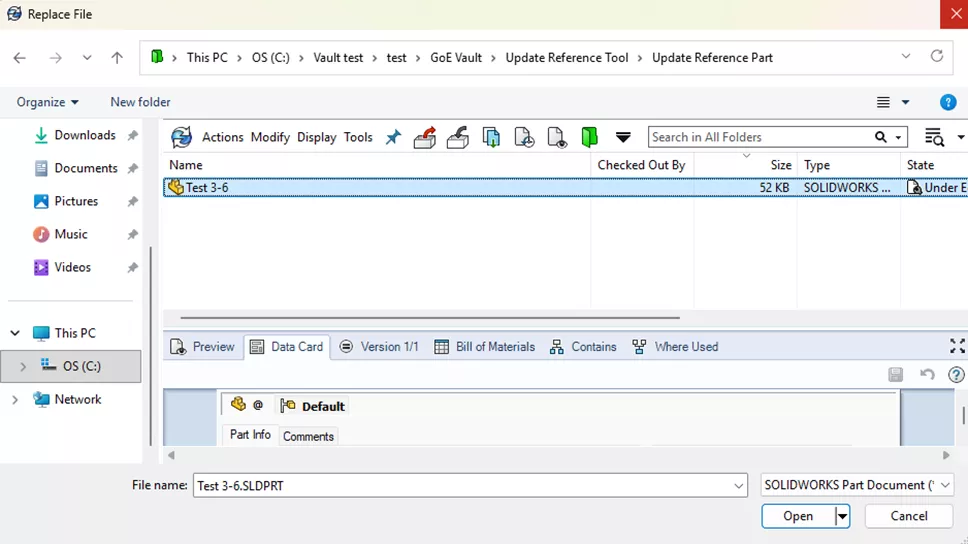

SOLIDWORKS PDM替换文件_库位置

成功后将显示提示框，点击"确定"。

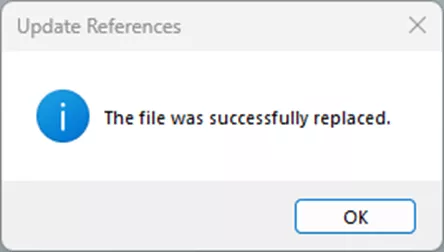

SOLIDWORKS PDM更新参考_文件已成功替换

验证"警告"列显示"OK（已修改）"，且"查找位置"列显示零件文件在库内的新路径，点击"更新"。

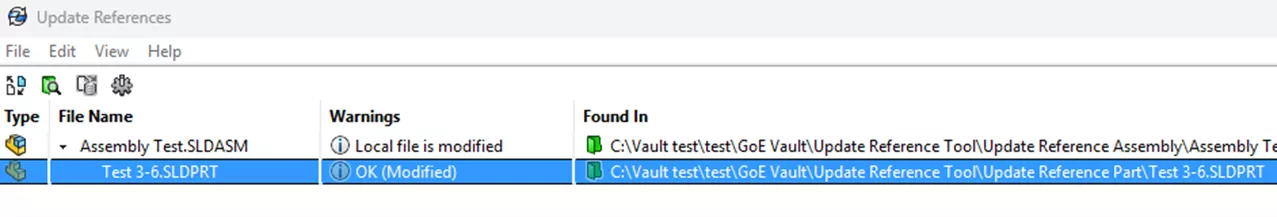

SOLIDWORKS PDM中更新参考工具的使用

系统将提示参考已成功更新：

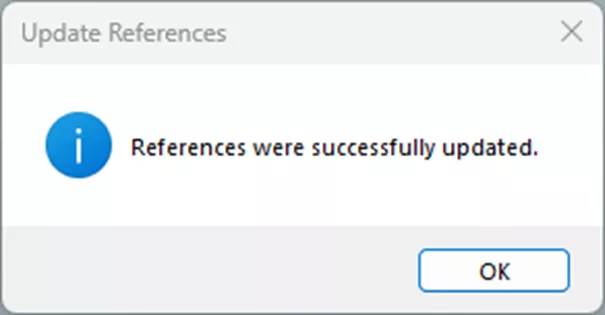

SOLIDWORKS PDM中"参考已成功更新"消息

将文件添加至库

某些情况下，参考文件虽已放入库文件夹但未实际添加至库，导致系统将其识别为本地文件。此时需使用"将文件添加至库"选项同步完成库注册与参考更新。

点击"将文件添加至库"按钮：SOLIDWORKS PDM中"将文件添加至库"图标

选择根库文件夹后点击"下一步"。

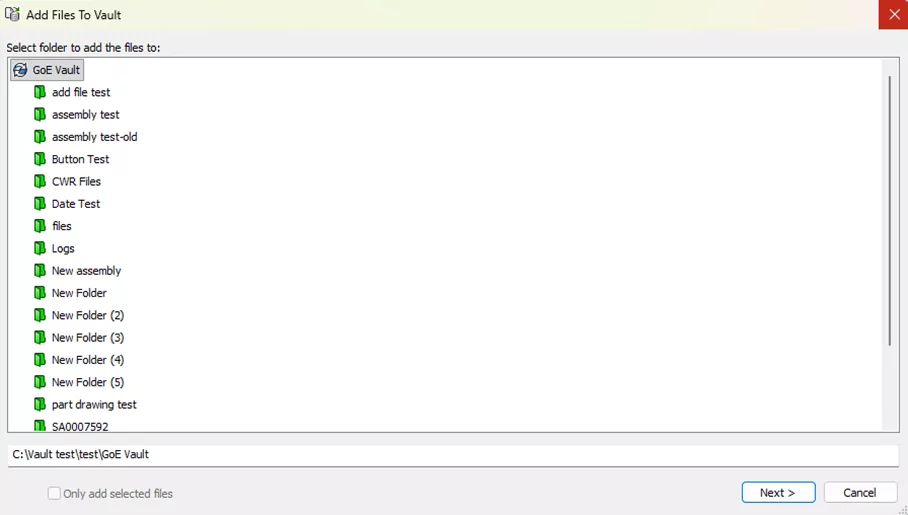

SOLIDWORKS PDM中选择根库文件夹

确认列表中显示需添加的本地文件，点击"完成"。

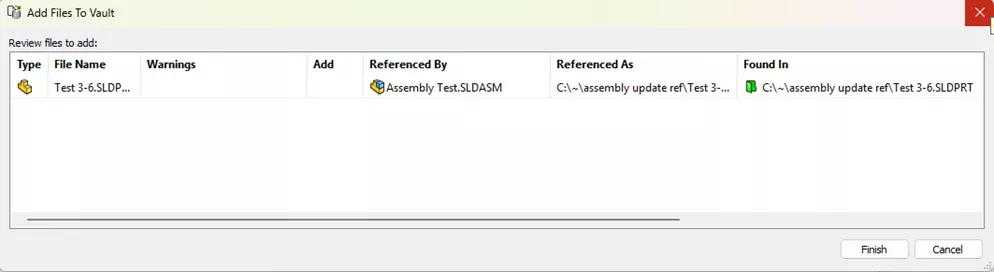

SOLIDWORKS PDM中将文件添加至库

验证文件已列示后，点击"更新"。

显示属性

"显示属性"选项主要用于信息查询，可查看所选文件的属性窗口，验证文件是否设为只读、查阅文件数据卡片或确认文件访问权限。

常规选项卡

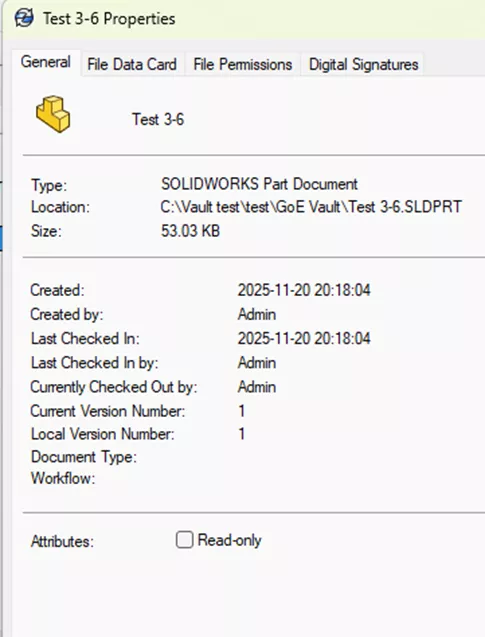

SOLIDWORKS显示属性_常规选项卡

文件数据卡片选项卡

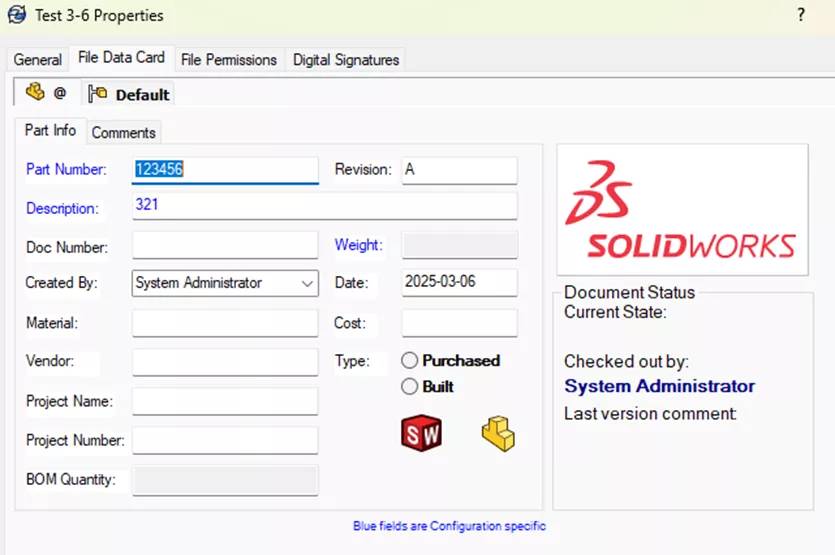

SOLIDWORKS PDM文件数据卡片选项卡

文件权限选项卡

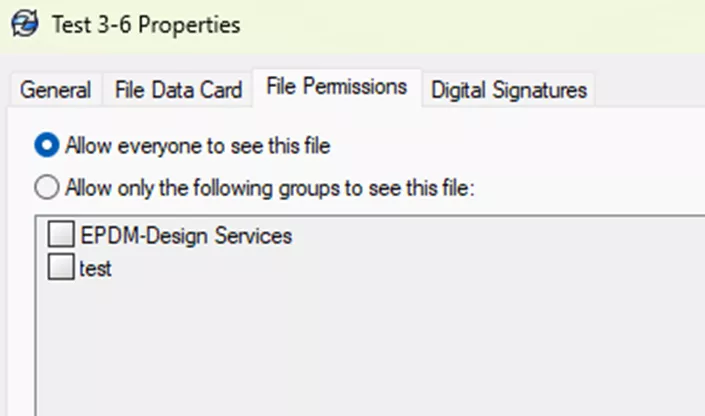

SOLIDWORKS PDM属性_文件权限选项卡

总结

更新参考工具使您能够修正装配体和工程图的断开参考，同时掌控更新内容，操作难度远低于常规手动处理被压缩组件的方式。

若您需将大规模数据集迁移至PDM库（无论是迁移自旧版OneDrive，还是合并两个库），智诚科技ICT都可以提供迁移服务以确保流程无缝无忧。

若上述步骤无效或对流程存在疑问，请联系智诚科技ICT的技术支持团队获取协助，电话：400-886-6353。
