分布式团队SOLIDWORKS云端文件管理：解析CAD感知型与非CAD感知型系统

无论是全远程办公模式，还是多办事处协同办公的分布式团队，都需要高效快捷的工程项目协作方式。借助云端系统存储、修订与审批 SOLIDWORKS 文件，是实现数据互通与团队协作最简便的方案。

SOLIDWORKS 文件管理系统主要分为CAD 感知型与非 CAD 感知型两大类，一旦选型不当，企业知识产权将面临风险。支撑企业业务运转的 SOLIDWORKS 项目文件是核心数据资产，做好数据防护至关重要。

为什么必须采用 CAD 感知型数据管理系统

SOLIDWORKS 文件结构复杂，包含大量相互关联的引用关系与临时文件，这些文件决定模型显示效果、几何交互逻辑，并可防止数据被擅自修改。若使用无法适配这类复杂规则的管理系统，团队数周乃至数月的设计成果都可能丢失，生产工作也会受到严重影响。

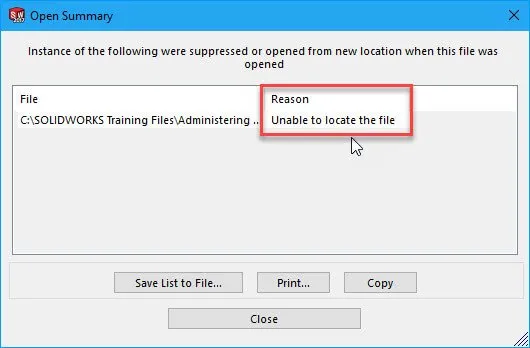

SOLIDWORKS 装配体文件引用丢失

采用非 CAD 感知型数据管理系统，会引发以下各类问题：

• 设计文件被意外覆盖

• 产生大量重复文件

• 零件、装配体或工程图文件损坏

• 正式发布版本的数据可靠性无法保障

• 生产加工与采购环节出现失误

CAD 感知型数据管理系统的价值远不止防范文件损坏。部署深度集成的专业系统后，企业可实现版本管控、产品全生命周期管理，并支撑整体业务规模的扩容发展。

非 CAD 感知型文件管理系统

不建议使用非 CAD 感知型系统管理 CAD 数据，尤其在云端应用场景中。这类工具虽然初期具备成本低、配置简单等优势，但无法满足 SOLIDWORKS 文件的正常运行要求。

微软 OneDrive

几乎所有 Windows 系统都会预装 OneDrive，该工具可在多设备间完成文件存储、同步与共享。多数企业订阅微软服务后可获得免费存储空间，因此不少团队将其用作 SOLIDWORKS 云端文件库。

OneDrive 适用于 Word、Excel 等常规办公文档管理，但无法识别 SOLIDWORKS 零件、装配体、工程图之间复杂的文件引用关系。普通文档的多人实时协作功能，应用于基础 SOLIDWORKS 项目时，极易引发严重故障。

使用 OneDrive 管理 SOLIDWORKS 文件的局限性

1、文件引用断裂：SOLIDWORKS 装配体高度依赖稳定的文件路径与外部引用零件，而 OneDrive 的同步机制会破坏这类关联关系。

2、无文件归属管控：OneDrive 仅为文件同步工具，并非专业 CAD 数据管理系统。多名人员可能在不知情的情况下同时编辑同一零件，造成设计内容相互覆盖，或是生成冲突文件。

3、云端与本地文件异常：OneDrive 支持文件仅保存在云端，而 SOLIDWORKS 要求引用文件必须完整存放至本地，进而导致零部件缺失、引用失效。

4、缺乏规范的文件版本管理：OneDrive 的基础版本回溯功能仅适用于普通文档，不支持父子级文件关联管理、正式审批流程，也无法自定义版本规则。

Dropbox

Dropbox 是第三方云端存储系统，安装客户端后可与 Windows 系统深度集成。和 OneDrive 功能类似，它支持跨设备存储、同步与共享文件。该平台网页端功能完善，还具备元数据标签功能，因此不少团队将其作为 SOLIDWORKS 数据管理方案。

使用 Dropbox 管理 SOLIDWORKS 文件的局限性

Dropbox 能够良好适配常规文档、图片、视频等文件，但无法识别 SOLIDWORKS 的复杂引用逻辑。此外，随着文件库体量增大，Dropbox 的使用体验会明显下降，该工具仅支持选择性同步文件夹，无法像 OneDrive 一样按需下载文件。

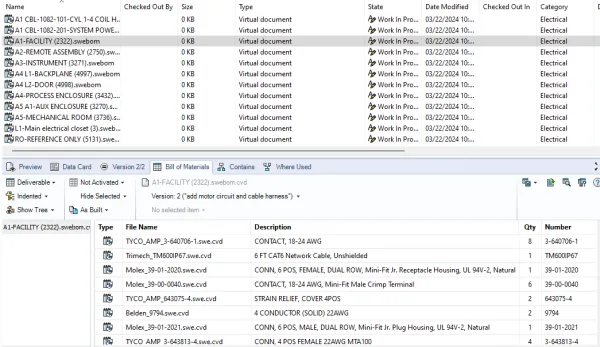

在SOLIDWORKS PDM中审查机电物料清单

1、文件引用断裂：SOLIDWORKS 装配体依赖固定路径与引用文件，而 Dropbox 将每个文件视为独立个体，完全不识别 CAD 文件间的关联关系。

2、无文件归属管控：Dropbox 属于文件同步系统，并非产品数据管理工具，无法对接 SOLIDWORKS 的文件锁定机制，容易生成版本冲突文件。

3、临时文件不同步：SOLIDWORKS 依靠隐藏临时文件与锁定文件记录保存状态和文件占用状态，Dropbox 无法稳定同步这类文件，难以防范多设备同时编辑同一文件的行为。

4、同步延迟与性能问题：处理大型装配体时，Dropbox 需等待文件完全关闭后才会完成上传，同步过程存在延迟。团队成员无法确认他人使用的是最新数据还是历史数据，进一步增加版本冲突概率。

谷歌云端硬盘 Google Drive

很多团队使用谷歌套件处理邮件与文档，并将文件、图片统一存储在谷歌云端硬盘。该产品以网页端应用为主，同时提供 Windows 客户端，支持文件同步至本地设备，实现随时随地办公。

谷歌云端硬盘是主流云端文件管理工具，能够满足传统企业的办公需求，但无法适配 SOLIDWORKS 的专业使用场景。实测结果表明，在处理复杂 SOLIDWORKS 数据方面，谷歌云端硬盘的稳定性最差。

使用 Google Drive 管理 SOLIDWORKS 文件的局限性

1、文件引用断裂：SOLIDWORKS 装配体依赖稳定的文件路径与引用关系，谷歌云端硬盘将各个文件独立对待，不识别 CAD 文件关联。

2、无文件归属管控：该平台仅为文件同步系统，不具备产品数据管理能力，无法对接 SOLIDWORKS 文件锁定机制，遵循 “后保存版本覆盖先保存版本” 的规则。

3、同步异常与文件覆盖：当检测到文件冲突时，谷歌云端硬盘可能打乱数据上传顺序，使用云端旧版本覆盖本地新版本，或是生成大量重复文件。而 SOLIDWORKS 装配体不会自动重新关联副本文件，4、最终造成设计文件失效，且无明显异常提示。

云端运行不佳：谷歌云端硬盘的同步行为频繁且不可控，会在无提醒的情况下将本地改动同步至云端。即便操作人员无任何误操作，也可能导致 SOLIDWORKS 项目文件损坏。

CAD 感知型文件管理系统

选用 CAD 感知型文件管理系统，可同时实现数据安全管控与云端便捷访问。这类系统能够解析 SOLIDWORKS 文件的复杂结构，记录文件使用权限、管控版本，还可对接各类外部业务系统。

SOLIDWORKS PDM

SOLIDWORKS PDM 是一套部署简便的解决方案，与所有 SOLIDWORKS 应用深度集成，可在企业内部全域管理并同步设计数据。项目参与人员能够顺畅共享信息、协同开展设计工作，系统依托自动化版本与修订管控机制，全面保护企业知识产权。

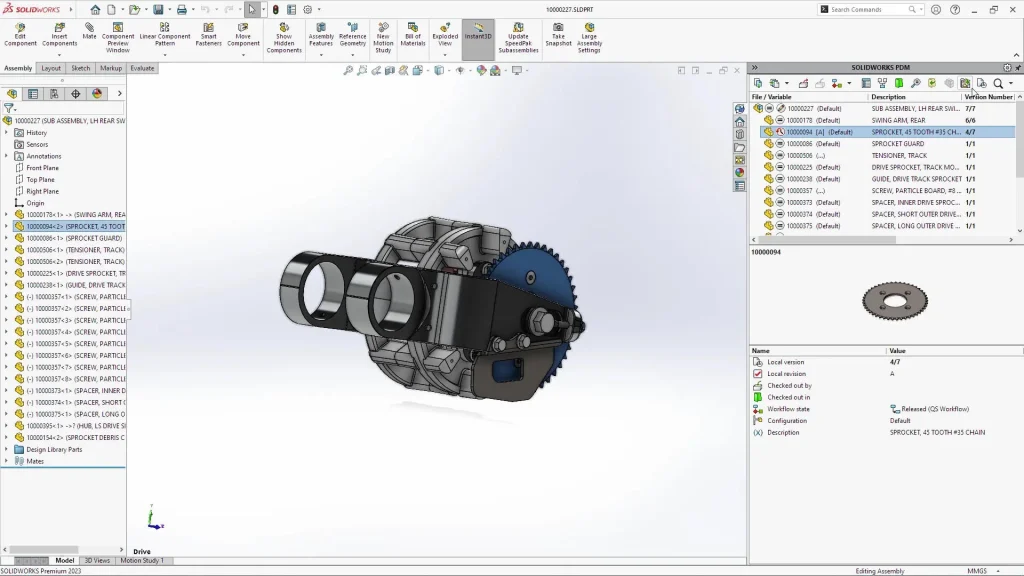

SOLIDWORKS PDM 专业版集成SOLIDWORKS。

传统版 SOLIDWORKS PDM 为服务器部署模式，同时也支持云端服务器托管，方便驻外人员开展协作。该系统为企业 CAD 数据提供安全的文件管理、流程自动化与权限防护，从根源上规避文件引用断裂、数据损坏等问题。

SOLIDWORKS PDM 适配 SOLIDWORKS 的核心优势

1、引用关系管理：自动维护 SOLIDWORKS 零件、装配体、工程图及其他设计文件之间的所有引用关联，保障文件链路完整，大幅降低出错概率。

2、分级权限访问：可自定义权限，向企业内工程、生产、售后、采购等岗位人员开放对应数据查看权限。针对不同用户组配置差异化权限，确保浏览人员与编辑人员正常开展工作。

3、文件版本管控：全程记录文件在整个生命周期内的版本与修订记录。支持自定义版本规则，匹配企业现有的版本规范与审批流程。

4、外部系统对接：可对接企业 ERP、MRP 等外部系统，实现上下游数据精准流转。借助系统对接简化人工操作，提升业务系统整体运行效率。

3DEXPERIENCE 平台

3DEXPERIENCE 是面向全企业的一体化平台，整合达索系统全系列工程软件，依托各类应用程序实现完整的产品研发流程。该平台通常搭配 SOLIDWORKS 云端服务上线，后者是免费的云端数据管理工具。

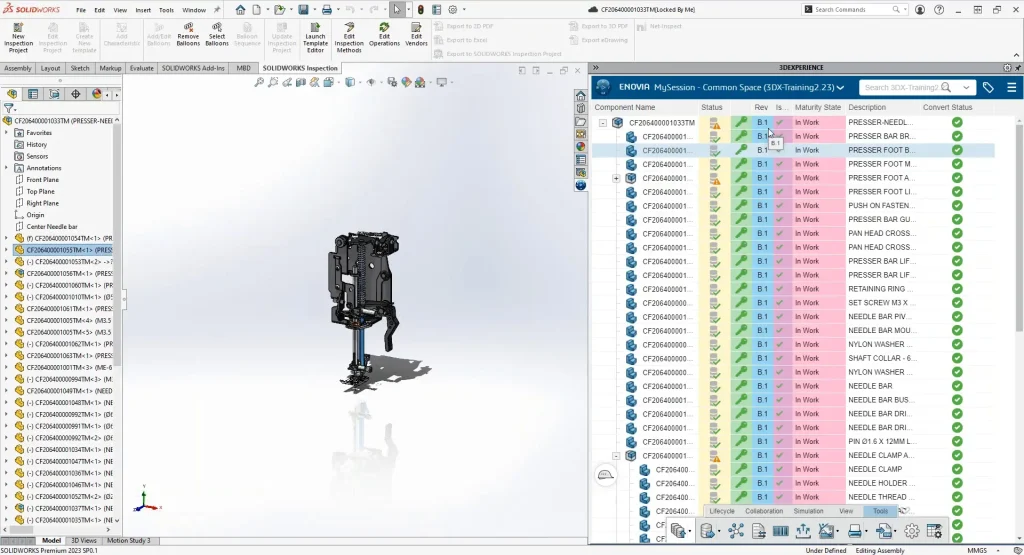

SOLIDWORKS 中的 3DEXPERIENCE 数据管理

借助 3DEXPERIENCE 平台进行数据管理，团队可完成 SOLIDWORKS 文件的共享、批注、存储、修订、管控等全流程操作。该 CAD 感知型系统配置简单，可快速搭建对内、对外协同工作环境。

3DEXPERIENCE 平台适配 SOLIDWORKS 的核心优势

1、降低运维工作量：无需搭建和维护服务器架构，也无需处理复杂的授权管理工作。整套解决方案开箱即用，有效减少 IT 部门的运维压力。

2、强化引用追溯能力：不仅可维护 CAD 文件之间的关联关系，还能将配套文档、任务、问题单及其他生命周期对象与 SOLIDWORKS 文件绑定，实现全数据统一追溯。

3、灵活扩展能力：可从基础云端服务起步，逐步升级为企业级生态平台。伴随企业发展，按需新增产品生命周期管理、数字化制造、仿真分析等功能模块。

4、版本与修订管控：完整记录产品全生命周期内的变更内容，区分进行中的修改项与已审批的正式版本。支持自定义审批流程，既能满足临时简易审批需求，也可适配企业复杂的标准化审批体系。

如何选择适合自身的云端数据管理方案

保障企业知识产权、规避数据风险的唯一正确方式，就是部署 CAD 感知型数据管理系统。在 SOLIDWORKS PDM 与 3DEXPERIENCE 平台之间做选择，需要结合行业要求、当下使用需求以及未来发展规划综合判断。

当下最合适的方案，未必能长期适配企业后续的业务变化。
