SOLIDWORKS PDM 警告颜色编码识别指南

在 SOLIDWORKS PDM 插件中，各类警告图标会直接显示在文件名旁，每一种图标代表不同状态信息。如图 1 所示，零件 10000506 旁同时出现黄色感叹号与红色时钟图标，这代表 PDM 系统提示：当前装配所引用的 10000506 零件版本，低于数据库库内存储的最新版本。

依靠这些 SOLIDWORKS PDM 警告图标，我们就能明确：编辑这套装配前，必须先对该零件执行「获取最新版本」操作。这类图标功能十分实用，但有没有办法让警示信息更醒目？解决方案是为 SOLIDWORKS PDM 警告图标配置底色色彩编码。

SOLIDWORKS PDM 警告图标

图 1：PDM 警告图标展示

为 PDM 警告图标配置底色色彩编码

下图展示同一套装配，当前版本为第 5 版（总迭代 7 版），文件已标注对应底色。界面中不仅保留原有警告图标，绝大多数文件底色为绿色（绿色代表状态正常），零件 10000506 底色为黄色，顶层装配底色为红色。只要熟记各类底色对应的含义，无需查看警告图标也能快速分辨文件异常。

SOLIDWORKS PDM 底色标识体系

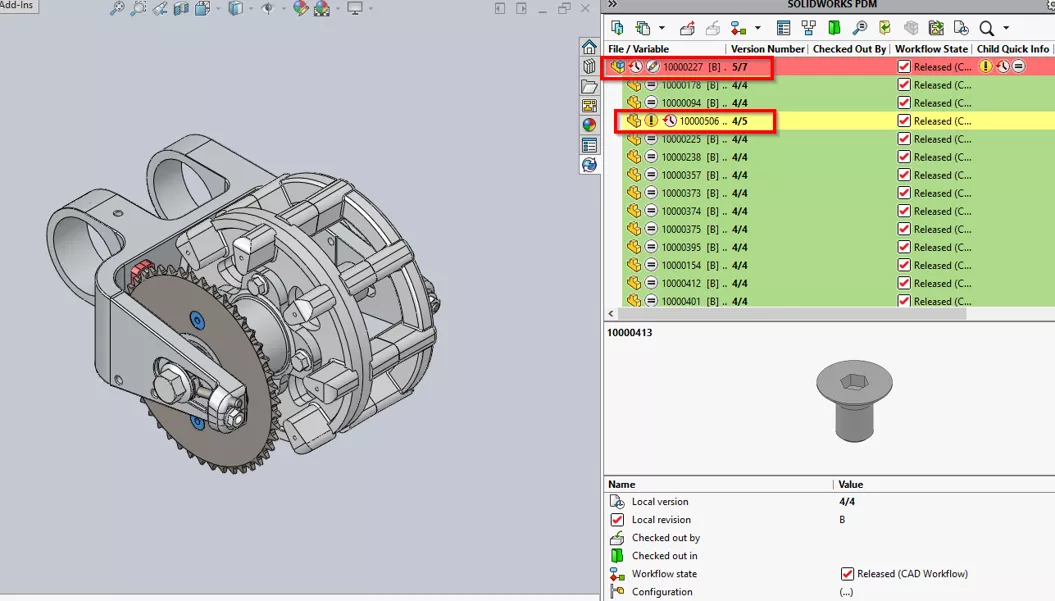

图 2：PDM 文件底色展示

自定义配置操作步骤

在 SOLIDWORKS 软件运行界面中，依次点击「工具」>「SOLIDWORKS PDM」>「选项」，即可打开对应配置界面。

SOLIDWORKS PDM 警告色彩编码设置流程

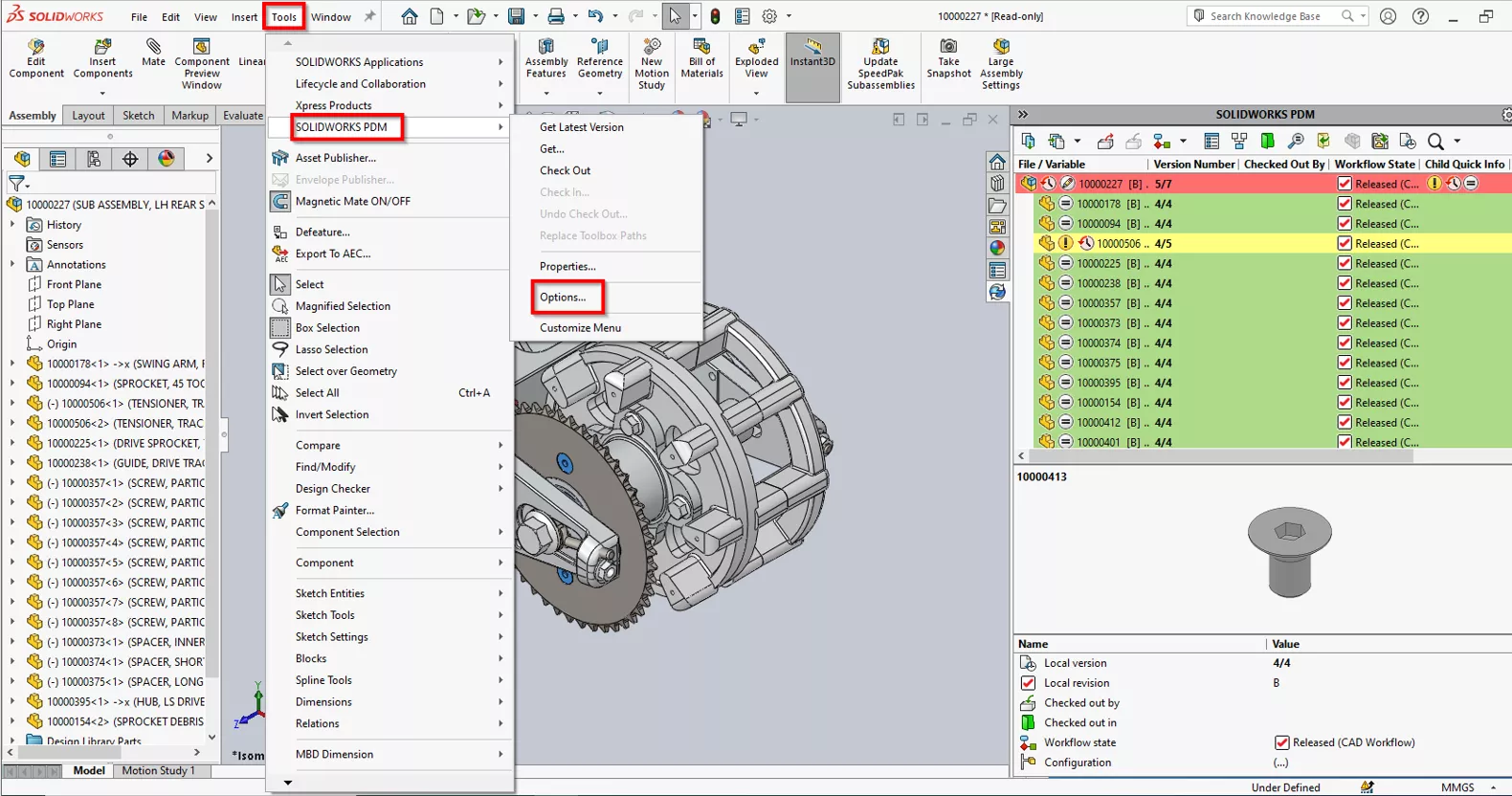

图 3：SOLIDWORKS PDM 选项设置窗口

随后点击顶部「视图设置」选项卡，在「状态显示」栏目下勾选显示底色的复选框。窗口下方列表会展示全部文件状态，同步配套对应图标与系统默认底色。

SOLIDWORKS PDM 状态显示配置项

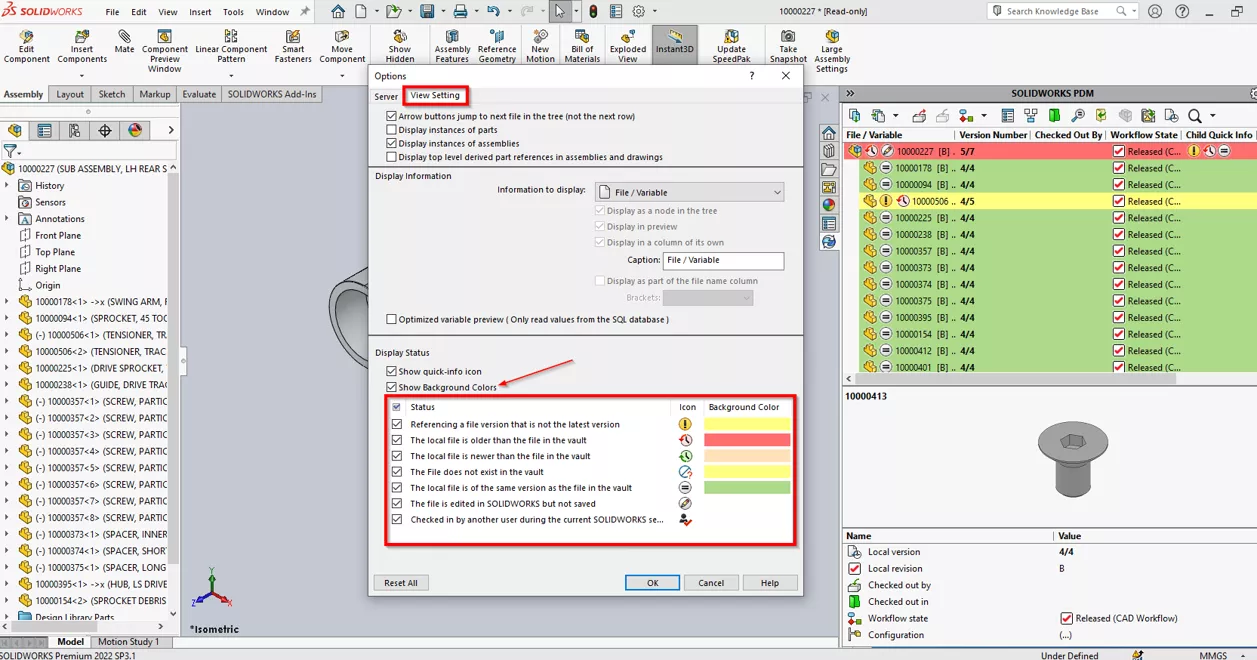

图 4：状态显示设置界面

你也可以点击下拉箭头，自定义每种状态对应的底色。该套显示配置仅作用于当前本地客户端，每位用户均可根据自身使用习惯独立自定义。
