SOLIDWORKS PDM粘贴为参考实操：非CAD文档与CAD模型建立文件关联

将工程变更单（ECO）、说明 PDF 文档、零部件数据表这类非 CAD 文件与模型一并管理，往往会比较棘手。在 SOLIDWORKS PDM 中，粘贴为参考（Paste as Reference）功能可以把外部文档直接链接到零件、装配体或者工程图上，保证项目信息完整，同时便于查阅浏览。

在本文中会用到两个文件概念：父文件是主文档（通常为零件、装配体或工程图文件）；**子文件**是补充文档，用于存放附加辅助信息。

参考关系在哪里显示？

一旦创建链接确立父 / 子关联关系，该关联会显示在 SOLIDWORKS PDM【文件视图】的各个选项卡中。

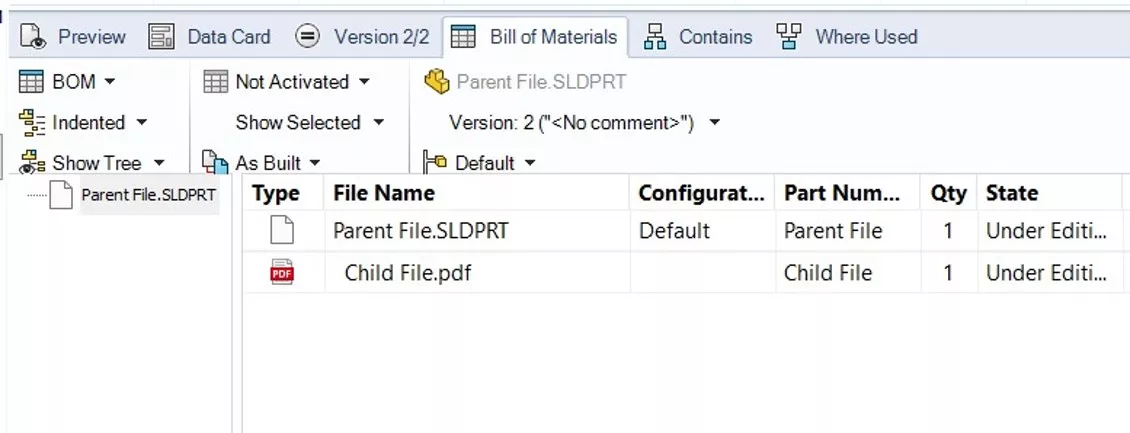

父文件会在【包含】选项卡以及【材料明细表】选项卡中展示子文件。

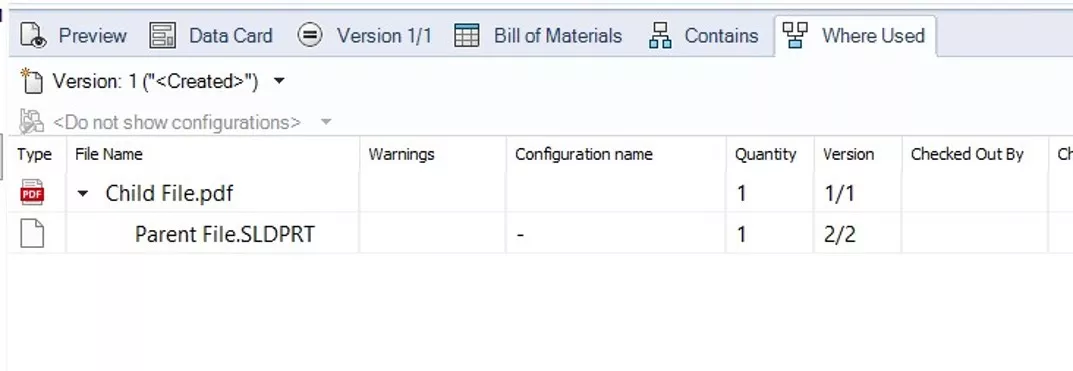

子文件会在【使用位置】选项卡中展示对应的父文件。

根据你的参考文件设置不同，在父文件执行状态转换时，同样可以看到该子文件。

如何执行粘贴为参考操作

1. 在 PDM 中，检出父文件。

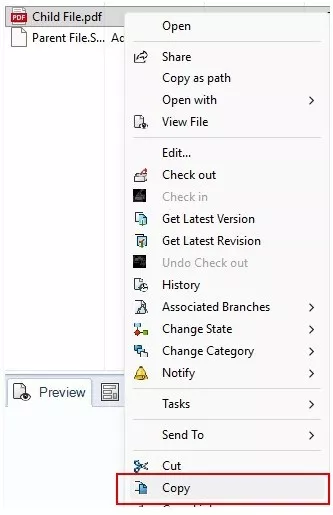

2. 定位到子文件，右键单击该文件，选择【复制】。

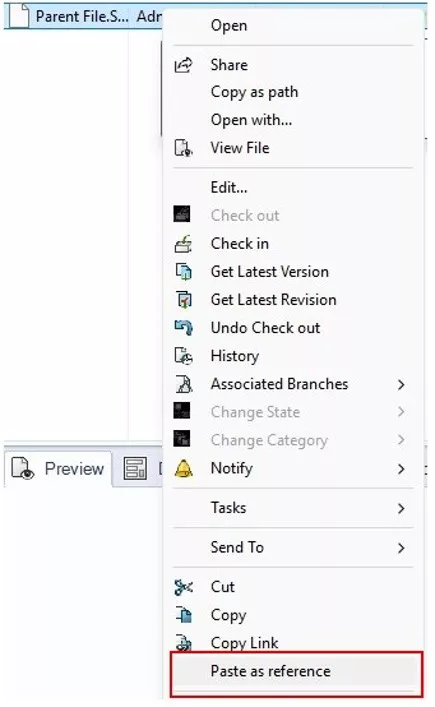

3. 返回父文件，右键单击父文件，选择【粘贴为参考】。

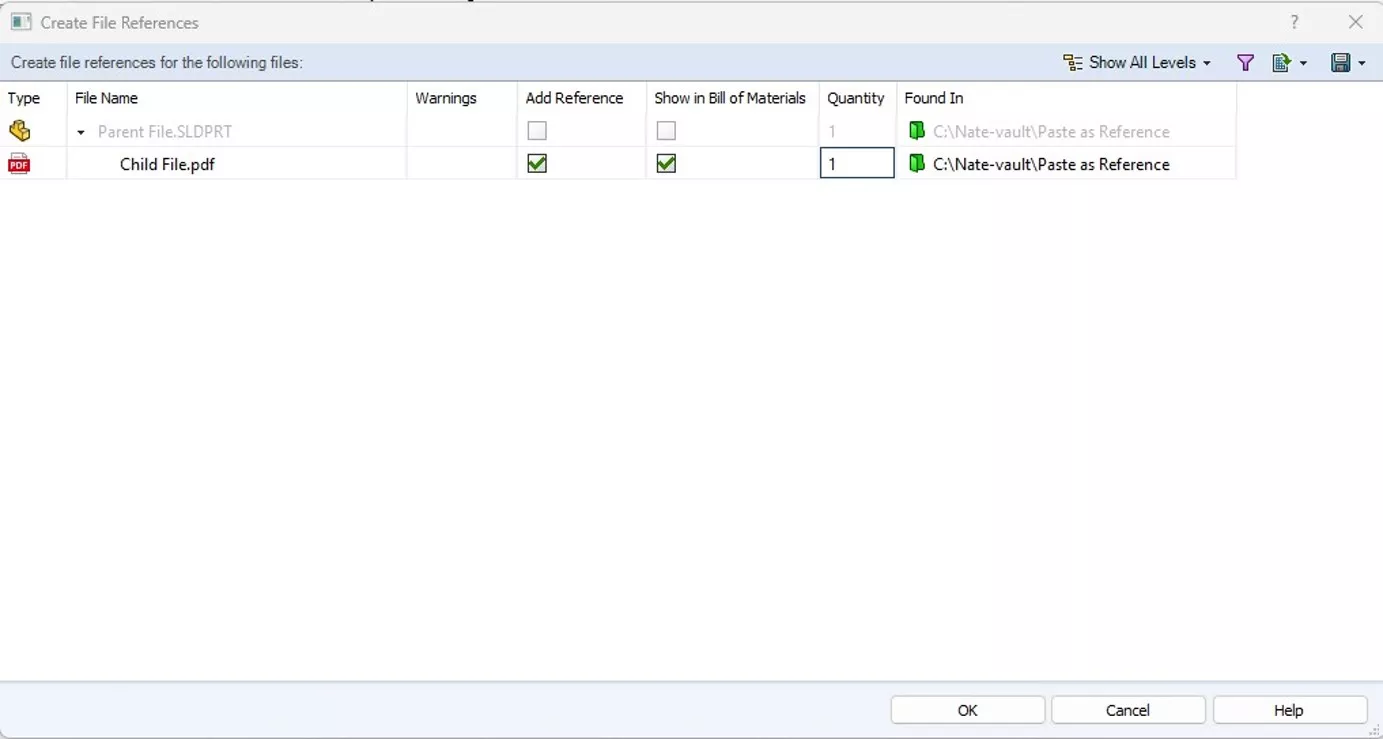

4. 弹出【创建文件参考】对话框，用于确认关联关系。点击【确定】之前，你还可以设置该子文件是否在父文件的材料明细表中显示。

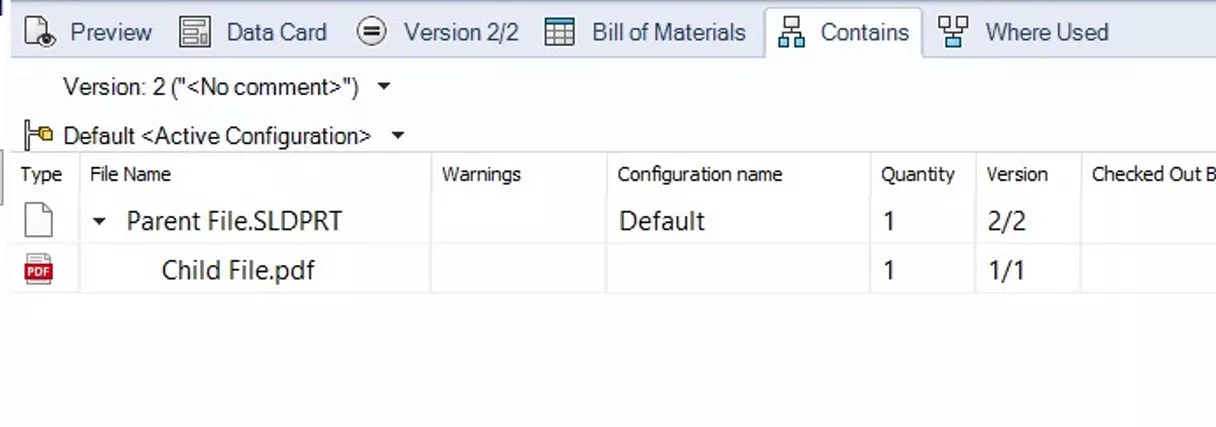

5. 将父文件检入，更新 PDM 数据库。

完成检入后，可前往【包含】、【材料明细表】、【使用位置】选项卡验证已建立的关联关系。

编辑或移除自定义参考

如果你需要编辑或者删除已存在的父 / 子文件关联关系：

1. 检出父文件。

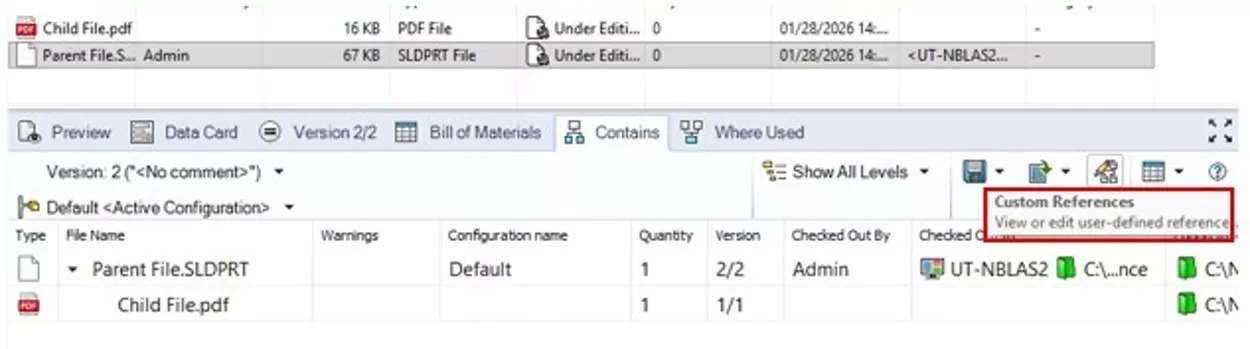

2. 切换到【包含】选项卡，点击【自定义参考】。

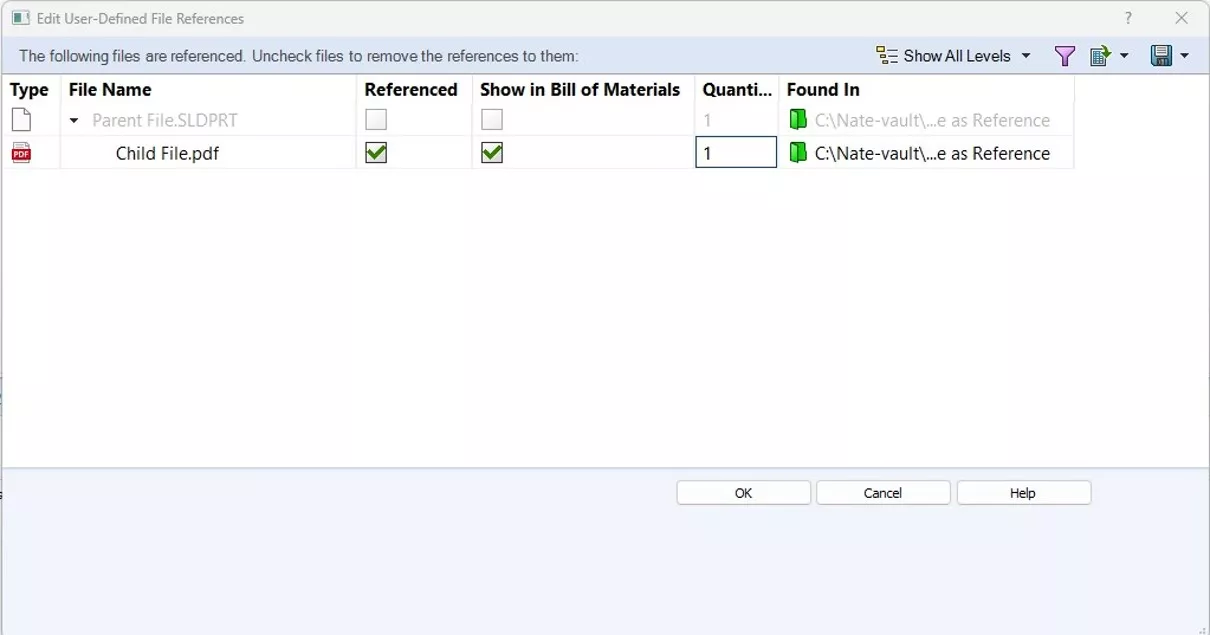

3. 弹出【编辑用户定义的文件参考】对话框（该对话框提供的选项与之前【创建文件参考】对话框一致）。

4. 取消勾选【已参考】以及【在材料明细表中显示】复选框，即可彻底移除该参考关联。

5. 点击【确定】，检入父文件。

你还可以生成一份完整的电子表格，汇总该文件全部参考信息。

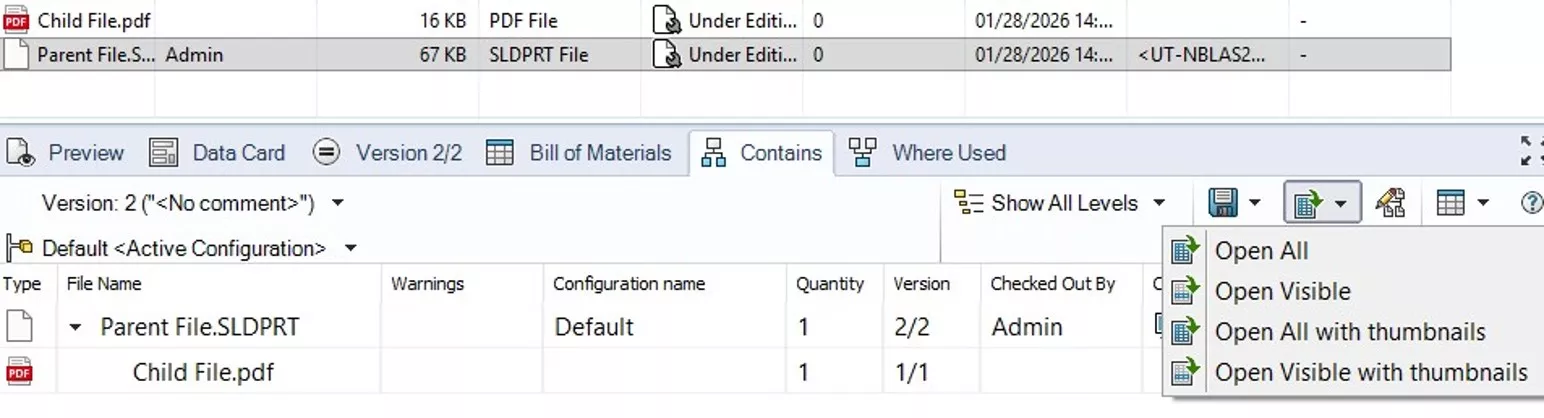

如需将参考列表导出为 CSV 文件，点击【包含】选项卡内的保存图标；也可以点击对应按钮，直接在 Excel 中打开该参考列表。

希望本文对你有所帮助。，遇到疑问或故障，可联系SOLIDWORKS服务商智诚科技软件技术支持团队获取进一步协助，我们将竭诚为你服务。
