SOLIDWORKS PDM 文件历史查看错误

资源管理器查看功能失败的原因

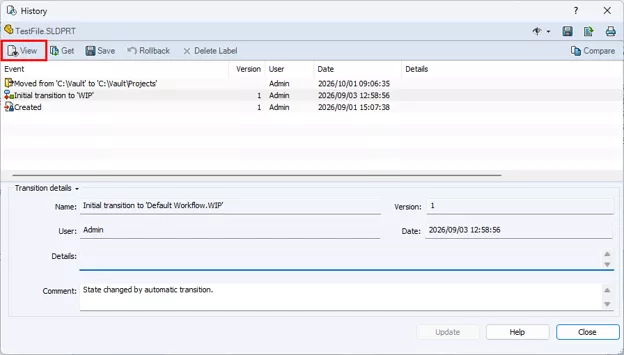

在 PDM 文件的【历史】对话框中，【查看】选项常用于审阅文件，无需在 SOLIDWORKS 3D CAD 中完整打开文件，即可查看该文件的旧版本。

但在执行该操作时，您可能会弹出提示：*执行查看器时出错”。该问题通常由用户设置中的查看器路径不正确导致。在 SOLIDWORKS PDM 管理工具中，您可以定义点击【历史】内的【查看】按钮时，按文件类型启动对应的程序。如果该路径配置错误，或是目标查找的文件实际不存在，就会出现此类故障。

幸运的是，该问题可直接在 PDM 管理工具中快速修复。

查看器路径修复方法

在本地工作站操作

修复此问题，您需要拥有 PDM 管理员权限，或请具备该权限的人员协助处理。该故障往往会影响多名用户，因此建议检查其他可能同步遇到相同问题的用户。

该设置必须按单个用户进行配置，不支持在组级别统一设置。PDM 不会在组对象中存储这类设置，若在组层面配置，会引发需要规避的非预期变更。

首先，在发生报错的计算机上，找到系统用于启动 eDrawings 的 EModelViewer.exe 程序文件。默认路径通常为：`C:\Program Files\SOLIDWORKS Corp\eDrawings\EModelViewer.exe`

您所关联的查看器，主版本号必须与本机安装的 PDM 客户端主版本保持一致。浏览定位 EModelViewer.exe 时，图标上会标注对应的安装年份版本。

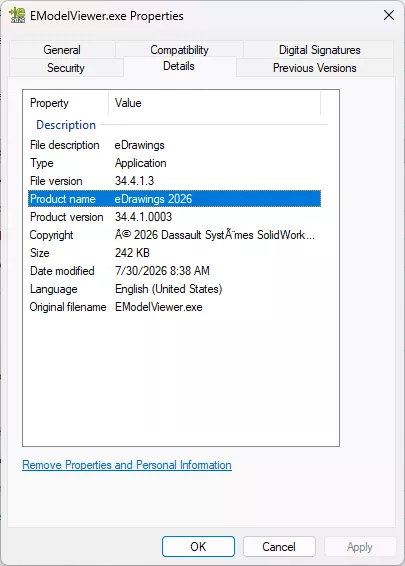

您也可以右键单击该文件 >【属性】，在【详细信息】选项卡中确认版本信息。

在管理工具内操作

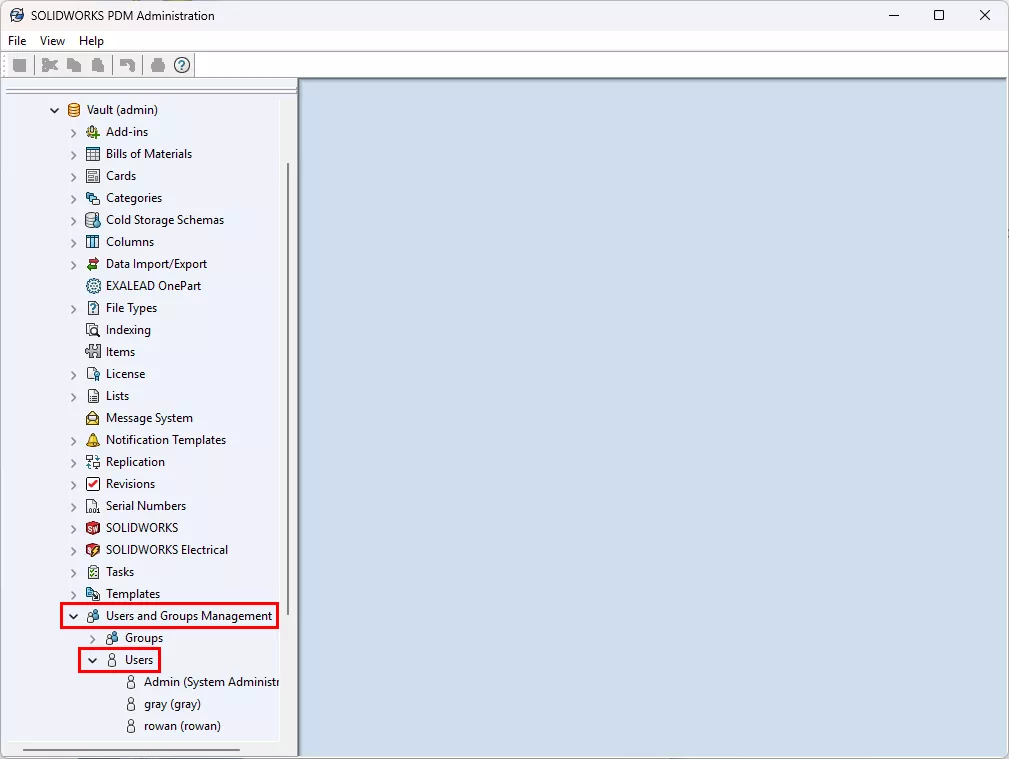

管理员用户登录 SOLIDWORKS PDM 管理工具，找到并展开【用户和组管理】>【用户】。

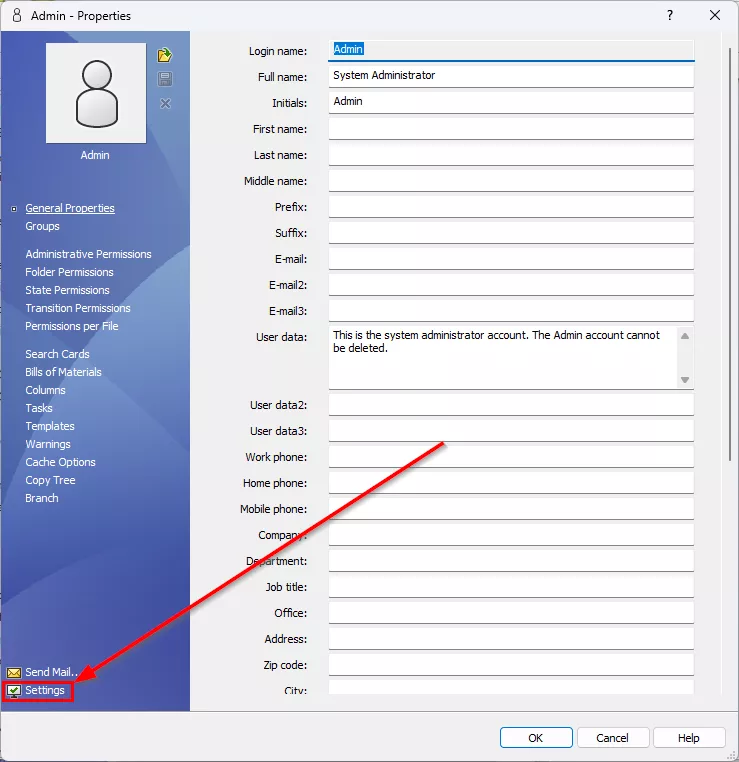

双击目标用户，打开其属性界面，点击左下角【设置】。

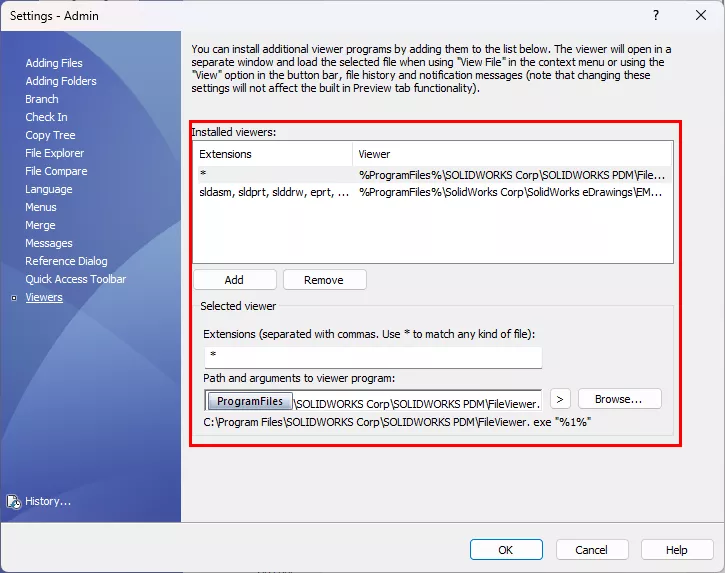

点击【查看器】，查看当前按各文件类型配置的查看器路径。通常默认配置：一类专门用于 CAD 文件，另一类用于其余所有类型文件。

注意：此项设置不影响预览选项卡！仅作用于从文件资源管理器中的【查看】按钮，或是 PDM 通知中启动的查看器。

此处需要填入您之前确认好的 EModelViewer.exe 文件路径。CAD 文件推荐使用 eDrawings，其余文件类型使用 PDM 内置文件查看器。

如果现有条目配置错误，可更新为正确路径；如果没有任何条目，直接点击【添加】，按如下参数新建配置：

适用于 SOLIDWORKS 文件

扩展名：sldasm, sldprt, slddrw, eprt, easm, edrw, dwg, dxf, 3dxml, stl, prt, xpr, asm, prtdot, asmdot, drwdot

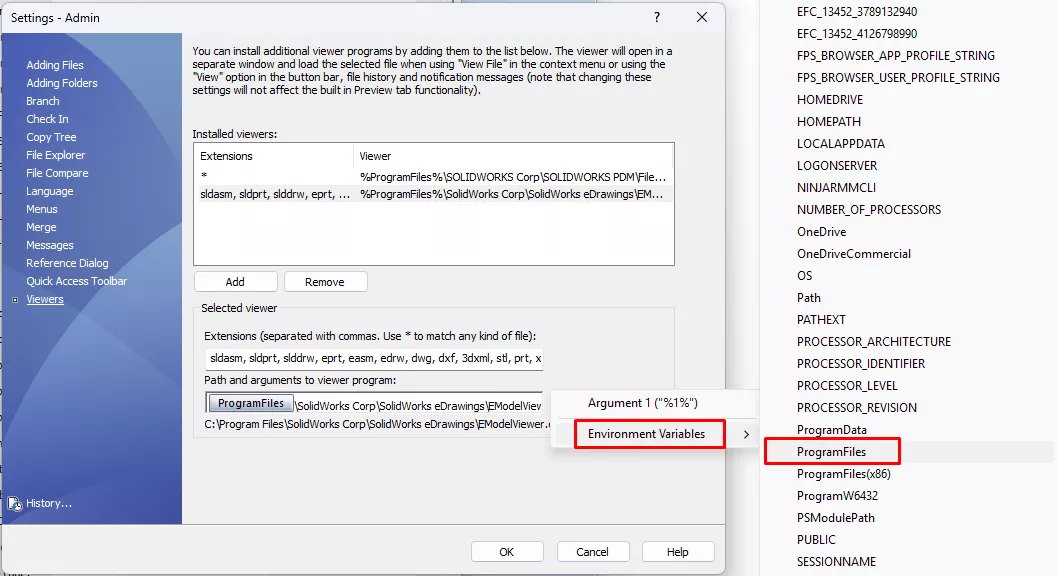

不要直接使用固定盘符加 Program Files 文件夹路径（即便程序安装在此目录），可点击 > 按钮创建该文件夹的动态路径。

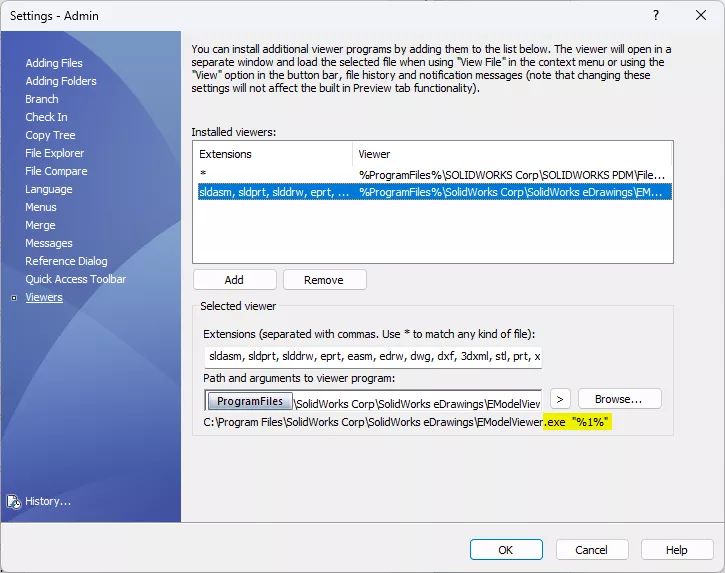

之后添加反斜杠（\），填入前面找到的文件相对路径（填写 Program Files 之后的目录内容，不要包含 Program Files 及之前的路径）。

路径与参数：`[Dynamic Program Files]\SOLIDWORKS Corp\eDrawings\EModelViewer.exe "%1%"`

可执行文件路径后的格式至关重要：程序路径后需要加空格，再带上软件用于启动程序的参数。空格与全部特殊字符必须严格保持原样，否则无法生效：`"%1%"`

适用于所有其他文件

扩展名：`*`（用于匹配所有未关联特定扩展名的其余文件）

路径与参数：`C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS PDM\FileViewer.exe "%1%"`

此处参数规则同上。确保 exe 后面不要遗漏空格，参数内部以及参数末尾不要额外添加空格。

完成配置后点击【确定】保存修改。此时用户即可在文件【历史】中正常使用【查看】功能。您可以为其他用户重复执行上述步骤。

希望这份 SOLIDWORKS PDM 教程能够帮到您，您也可查看PDM教程栏目学习更多技巧。
