跳过空白表：探索SOLIDWORKS中的生成式自动绘图增强功能体验

大多数SOLIDWORKS图纸的开始方式相同：打开模板，添加视图，添加部分以显示重要内容，放大细节，并确定初始尺寸。如果可以跳过这些步骤会怎样？借助SOLIDWORKS新的生成式绘图增强功能，您可以做到。

欢迎使用SOLIDWORKS生成绘图体验。在此工作流程中，您只需打开一个模型，点击“新建”菜单下的“自动生成绘图（测试版）”即可创建包含视图和建议尺寸的绘图表。

启用后，自动生成绘图功能还包括以下功能：

• 利用人工智能 （AI） 的自动孔识别。

• 视图会自动排列，以避免彼此重叠以及使用 AI 的注释重叠。

• 自动将图纸格式行业标准与零件或装配体行业标准相匹配。

• 自动确定最适合图纸尺寸的图纸尺寸，确保所有视图和注释都清晰缩放并整齐排列，不会重叠。

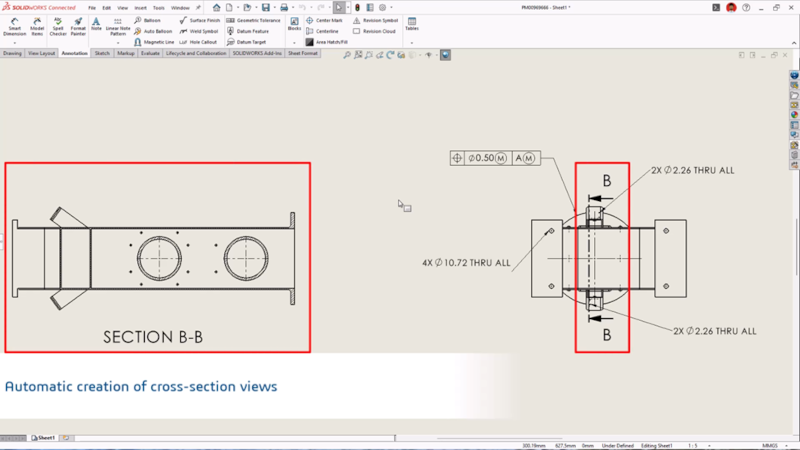

只需单击一个按钮，您就可以生成绘图表并继续进行编辑。如果设计需要切割，系统会自动添加剖面视图，您可以调整或添加另一个剖面视图。长零件保持清晰，因为系统会选择最适合图纸尺寸的零件，确保视图和注释适合图纸。

您可以根据需要灵活地编辑建议的尺寸。保留传达意图的那些，并在功能需要的地方添加几何尺寸和公差 （GD&T）。保存，运行您的正常审查，然后继续。PDM 或审批没有任何变化。

请记住，该功能的存在是为了让您的生活更轻松，而不是为您做决定。它在绘图的开始阶段结合了常见的绘图实践，而无需您叙述每个步骤。例如，它添加了推荐的剪辑，并提供了密度可能隐藏意义的细节。至于维度，它会提出一个合理的脚手架，这样你就可以进行策划，而不是从零开始构建。

自动图纸创建功能使您能够在更重要的方面使用您的专业知识，例如：尺寸方案是否清楚地表达了设计意图？公差是否与零件的制造和检查方式相匹配？笔记是否清晰明显？通过消除从头开始创建绘图的繁琐步骤，衍生式绘图体验让您有更多时间回答这些问题，从而简化从设计一直到生产的工作流程。

此功能对于棱柱形加工零件、支架、板、外壳和日常子组件特别有用。为这些类型的图纸提供自动化功能非常有用，因为它减少了设置时间，腾出更多时间专注于更精细的细节和设计。

生成绘图功能不仅可以加快绘图创建速度，还可以让您保持模板干净和审阅简单。当边框、标题栏和注释整齐时，绘图的初稿将继承这种清晰度。

你不会改变你的设计过程;你正在启动它。

准备好尝试了吗？您可以通过三种方式访问自动绘图生成功能：

• 单击“文件”，然后选择“自动生成绘图 （BETA）”。

• 在 FeatureManager 设计树或图形区域中右键单击零件、子装配或顶层装配，然后选择单击自动生成绘图 （BETA）。

• 单击“新建”菜单，然后选择“自动生成绘图 （BETA）”。

此功能在 3DEXPERIENCE SOLIDWORKS 和 SOLIDWORKS with Cloud Services 中可用。立即试用或联系代理商智诚科技ICT进行演示。
