SOLIDWORKS 中提供的各种填充线图案选项功能介绍

SOLIDWORKS 中提供了各种填充线阵列选项。正如我们已经知道的那样，SOLIDWORKS 为我们提供了将填充线图案添加到绘图中的各种视图的功能。

SOLIDWORKS 为我们提供了从工具>选项中的多个位置编辑或创建填充线图案的选项，它们可能看起来相似，但事实并非如此。根据要求，我们可以访问选项。

在今天的博客中，我们将准确检查这些选项在哪些位置可用，以及每个选项的意义是什么。

1、从工具>选项>系统选项>绘图>区域填充线/填充。

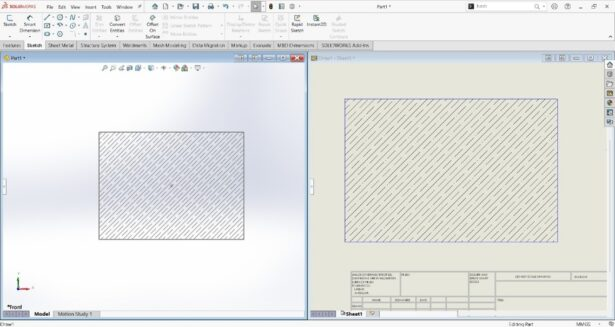

此选项用于手动定义任何封闭区域或草绘图元的闭合环的填充线。您可以使用此选项在 SOLIDWORKS 模型环境草图和 SOLIDWORKS 绘图草图中定义填充线图案。

2、工具>选项>文档属性>材料属性。

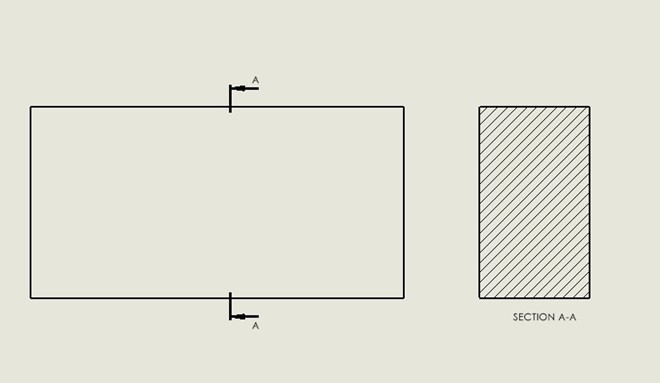

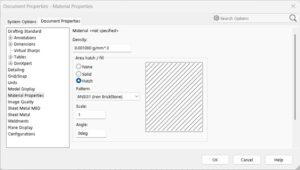

当您处于零件建模环境中时，此选项可用。这是用户在绘图剖面图或任何其他视图中获得的内容，直到应用任何特定材料。考虑下面的示例，其中创建了一个简单的矩形。材料不会应用于零件模型。稍后的绘图是使用前视图创建的，剖面图是从前视图创建的。创建剖面图时，生成的默认剖面线图案与上图中定义的图案相同。

稍后，您可以通过选择填充线图案从 PropertyManager 中编辑它。当您从零件模型的材料库中可用的现有材料定义任何特定材料时，“工具>选项>文档属性>材料属性”下的填充图案选项将显示为灰色。它将显示所应用材料的填充图案的详细信息，这些细节是不可编辑的。
