如何在SOLIDWORKS中创建自定义模板和图纸格式

有时，SOLIDWORKS用户需要定制图纸以符合公司和行业标准。这通常从修改现有的图纸模板和图纸格式开始，无论是SOLIDWORKS内置的默认模板和图纸格式，还是他们公司使用的现有图纸格式。这让我们可以更改新图纸时首先出现的所有内容，以及一些最初看不到的项目，比如设置或绘图标准。

大多数人误解的地方

有两种方式可以自定义创建新绘图时屏幕上首先出现的内容。你可以自定义图纸模板和图纸格式。

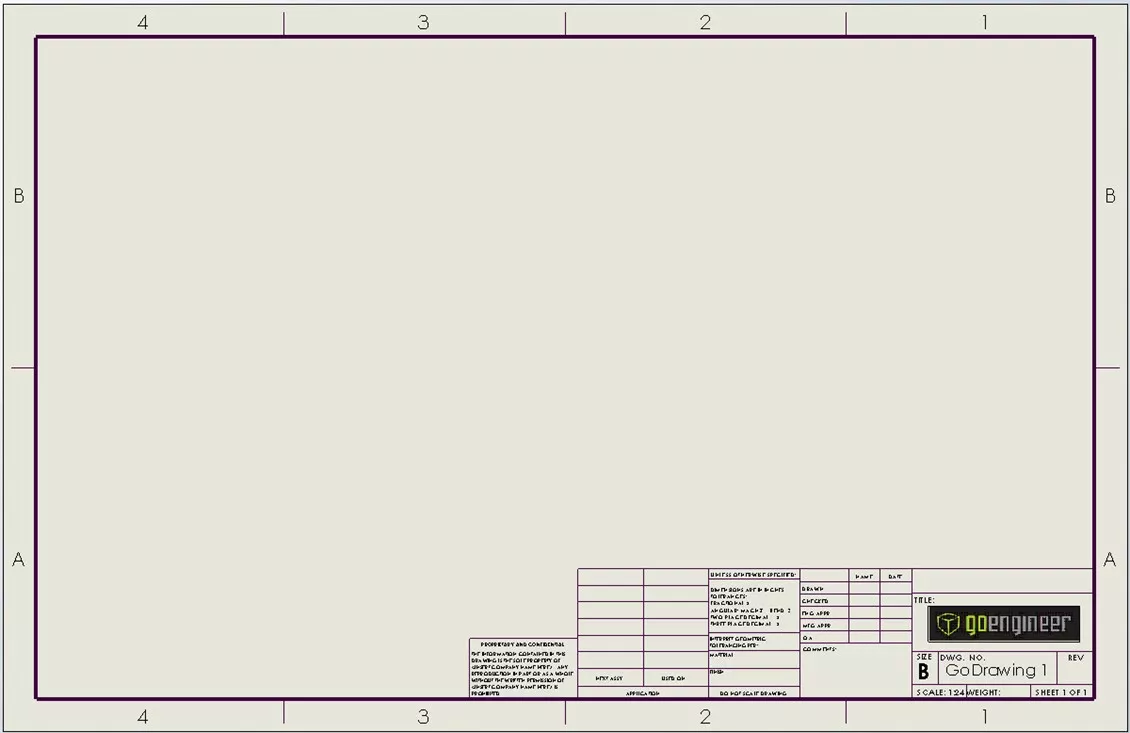

图纸格式是你在图纸上最初看到的，比如标题块。模板包含设置和属性等内容，并告诉SOLIDWORKS使用哪种图表格式。

创建表格格式

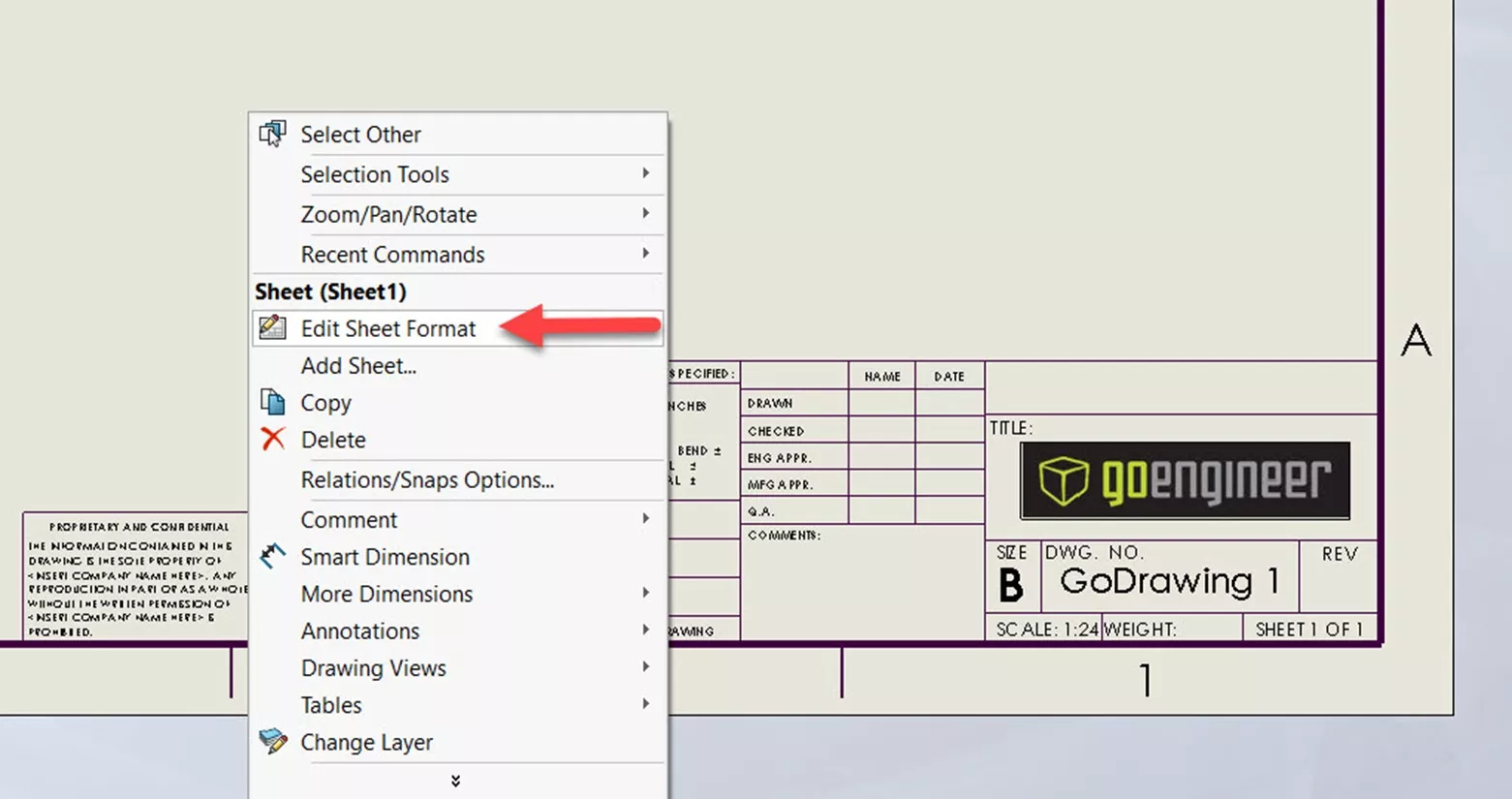

当SOLIDWORKS用户想到编辑图纸模板时，他们通常想到的是图纸格式，特别是标题块。操作方法是在图纸中右键点击，然后在弹出菜单中选择“编辑图纸格式”。做必要的修改，比如将各个字段链接到自定义属性，让它们自动出现在每幅图中。要更改字段，双击后在结果对话框或PropertyManager中编辑。

应用图纸格式

修改后，你需要保存表格格式，然后应用表格格式。要保存，点击“文件”>“保存表格格式”。

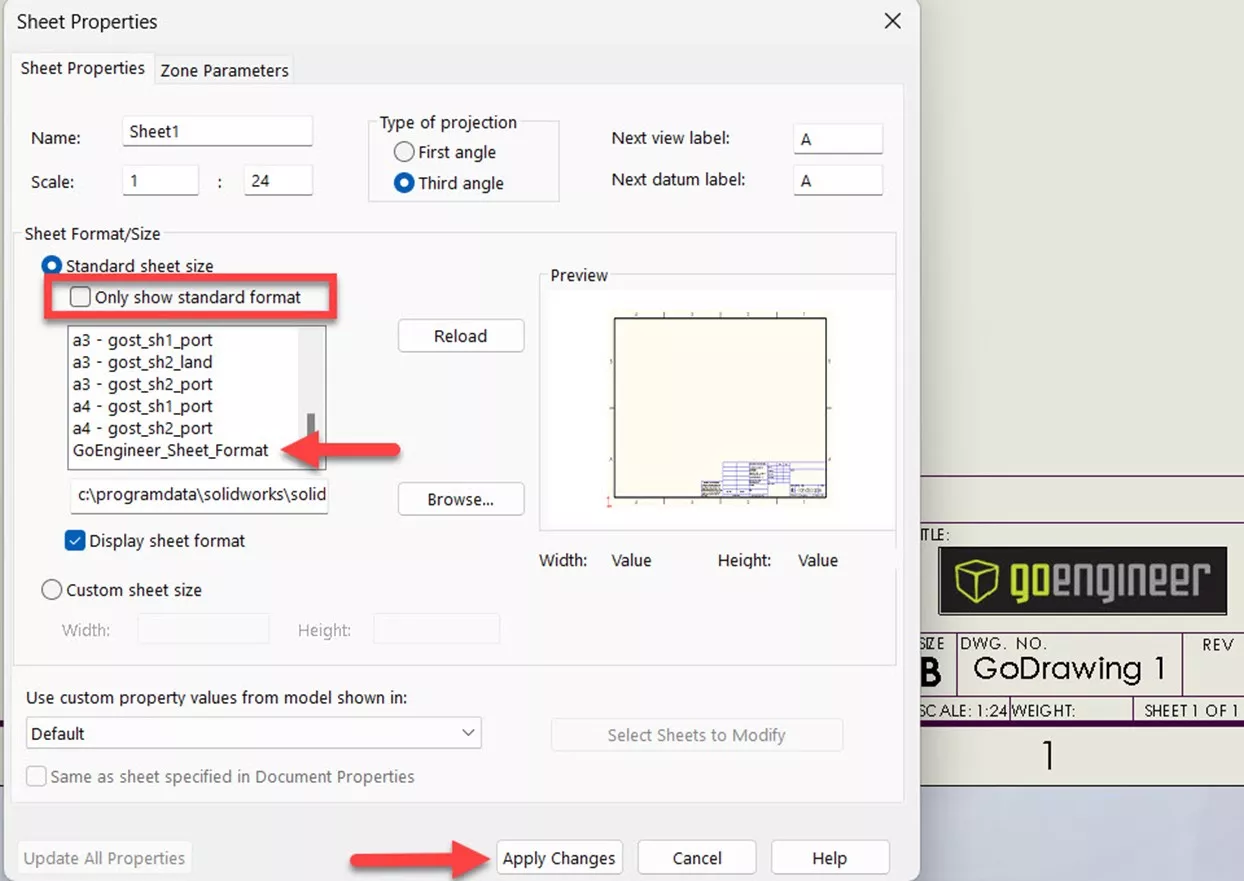

保存图纸格式后，再次右键点击图纸，从弹出菜单中选择属性。取消选择仅显示标准格式（或选择浏览），然后选择所需的表格格式。点击应用变更。

保存模板

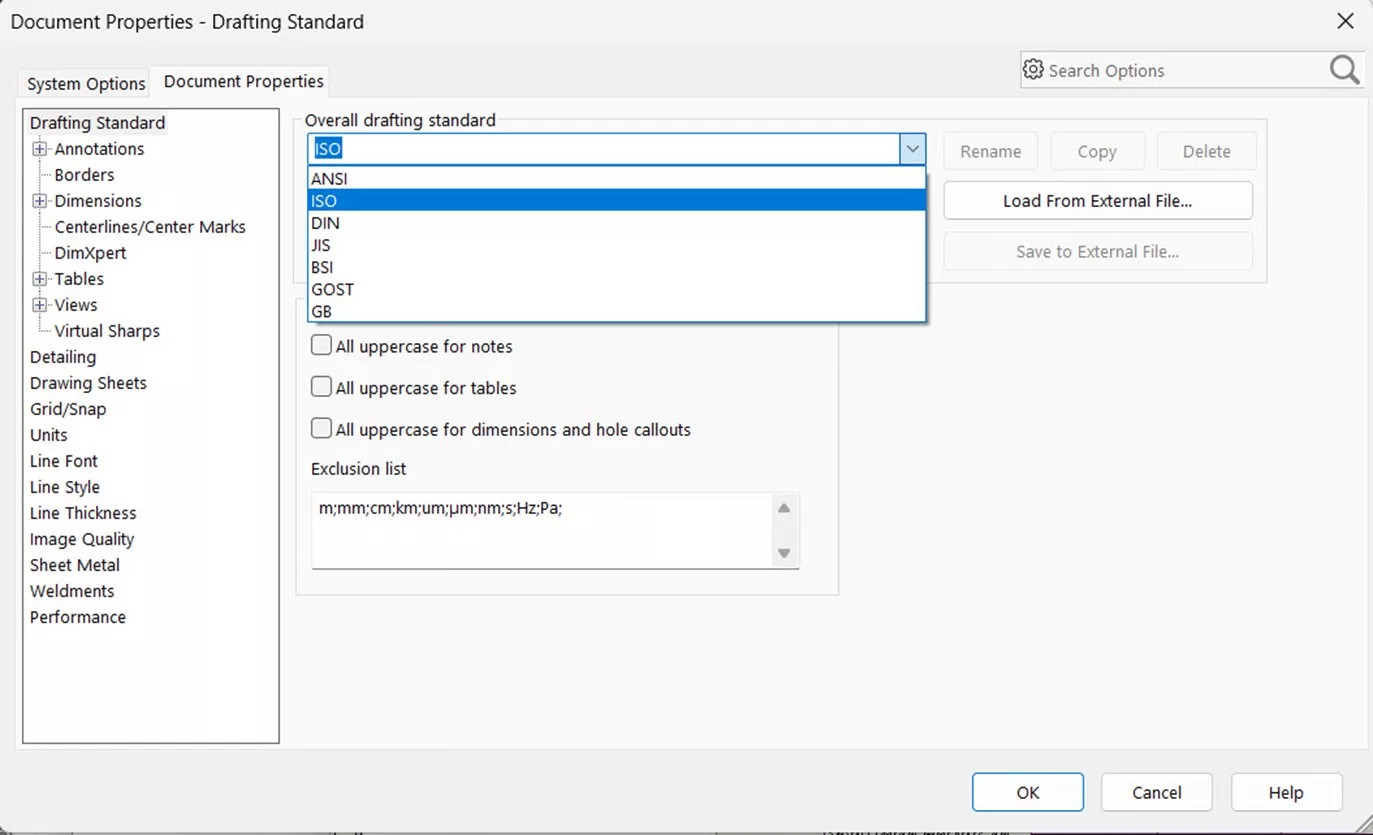

现在你已经创建、保存并应用了表格格式，下一步是保存模板。您可以先修改模板，比如在工具>选项>文档属性中指定制图标准。欢迎对文档属性进行任何更改。

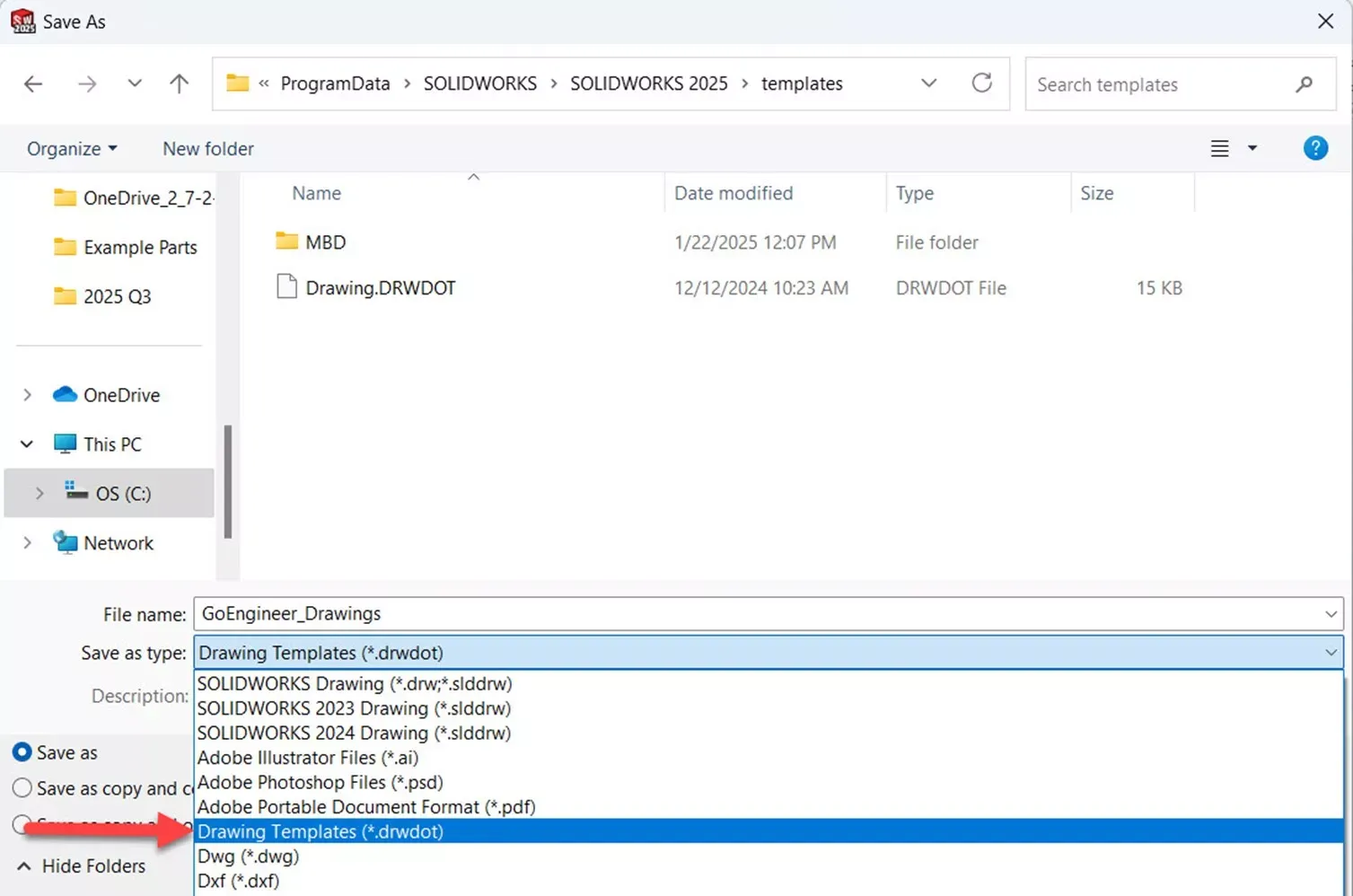

模板完成后，点击“文件”>“另存为”，并将文件类型改为绘图模板（*.drwdot）。这样保存位置会变为默认模板文件夹，必要时可以再次更改。在点击保存前，先指定模板名称和文件夹位置。

指定新的默认模板

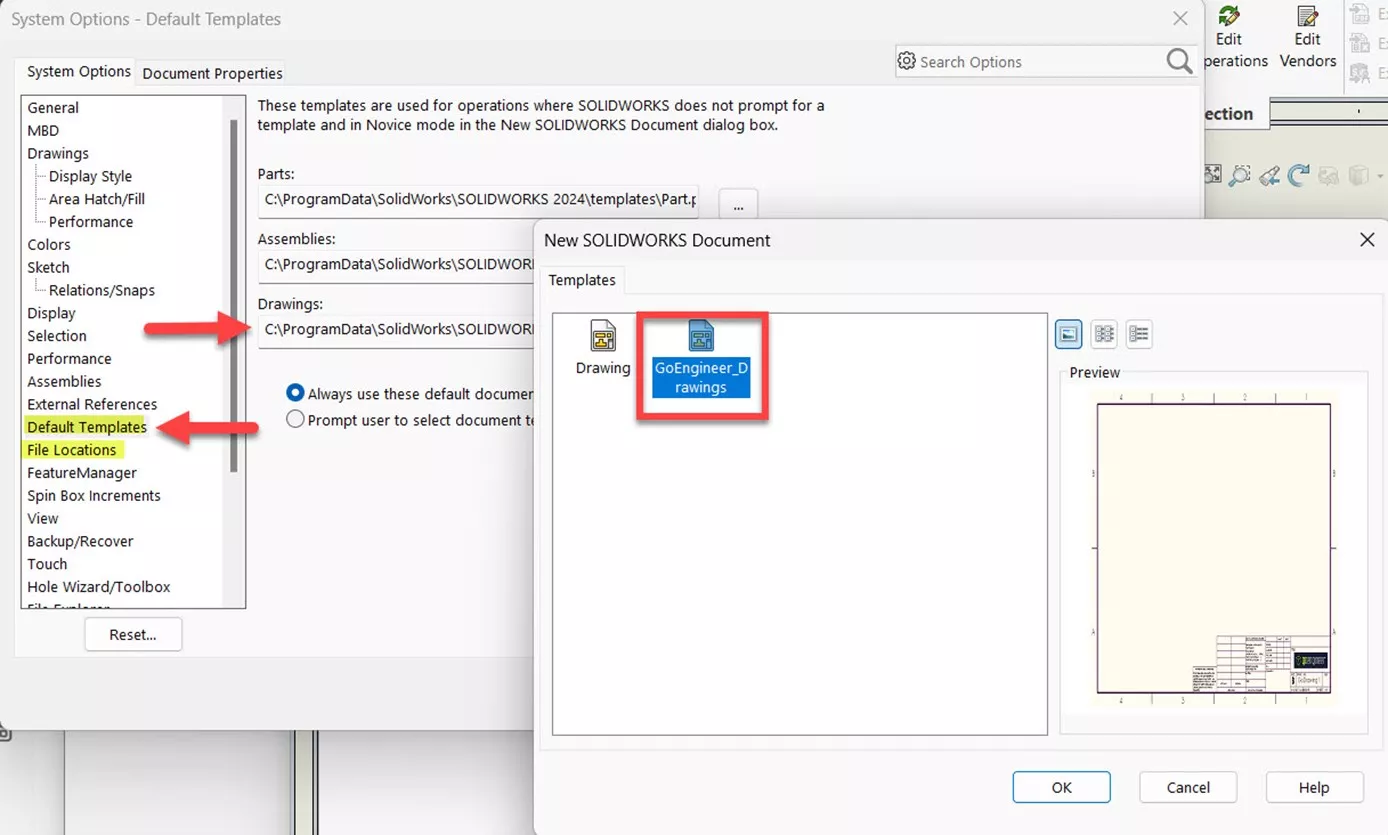

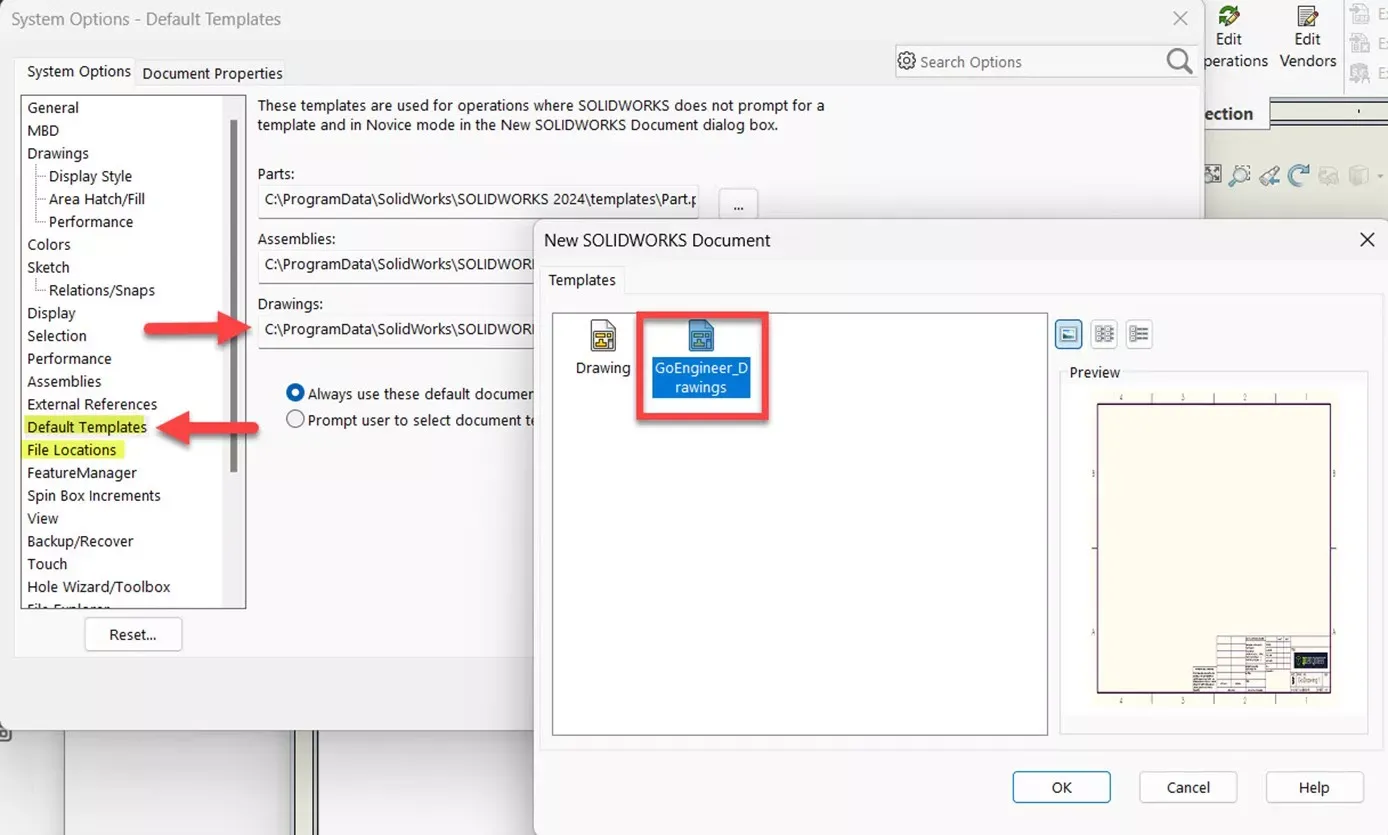

模板已经完成，你可以将其指定为所有新图纸的新默认模板。要做到这一点，请前往工具>选项>系统选项>默认模板。点击三个点，选择你的新模板。如果你把模板保存到新文件夹，确保该文件夹被添加到“文件位置”（就在默认模板下方）。在两个窗口点击确定，你就完成了！

以上就是在SOLIDWORKS中创建自定义模板和图纸格式的详细步骤。想了解更多关于SOLIDWORKS模板和图纸格式的信息吗？ SOLIDWORKS教程栏目有更多教程和技巧，或者访问智诚问答社区，在那里你可以创建论坛帖子、参加设计比赛，并回答其他SOLIDWORKS用户的问题。
