如何在SOLIDWORKS中创建草图时显示尺寸

草图是SOLIDWORKS中一切的基础。为草图添加尺寸是草图和设计流程中不可或缺的一部分。

尺寸草图可以通过多种方式进行，本文将展示两种最常见的尺寸展示方法。

这些方法加快了工作流程并提高了设计准确性：

• 启用数值输入

• 预览草图尺寸

如何启用这些节省时间的增强功能

数值输入和预览草图尺寸都是SOLIDWORKS系统选项，使用前必须开启。

要开启任一选项，请按以下步骤操作：

1,在SOLIDWORKS工具栏中，选择齿轮图标。

打开SOLIDWORKS系统选项

2,从左侧菜单选择“草图”标签。

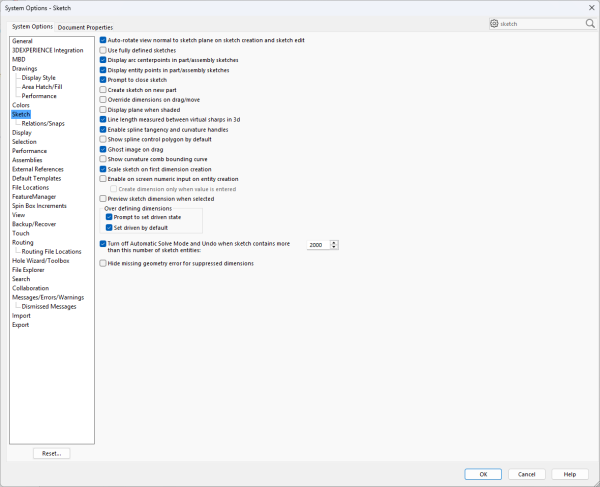

系统选项中的草图标签

3,切换输入尺寸所需的选项。

创建草图时显示尺寸的选项

或者，如果你知道名字，也可以在SOLIDWORKS系统选项中的搜索框快速找到所需的设置。对于下面展示的方法，你有三种主要设置。

• 启用屏幕上的数字输入以创建实体 ---只有在输入数值时才创建维度

• 选择时预览草图尺寸

数值输入法

启用设置后，我们可以在创建草图实体时查看并输入尺寸。

草图尺寸的数值输入

绘制线条、弧线或槽口时，现在会显示附带到草图实体上的尺寸值。接下来，你可以选择：正常完成草图且无尺寸，按回车接受显示的数值，或者输入数值设置尺寸。

SOLIDWORKS设置中的次要选项会禁用用回车键创建尺寸的选项，除非指定了数值。

草图尺寸预览方法

SOLIDWORKS 2024 最近新增了在创建草图时预览草图尺寸的功能。

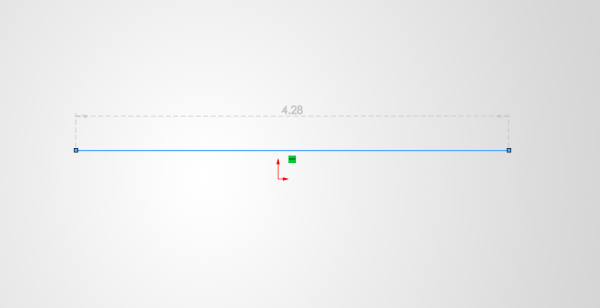

预览SOLIDWORKS草图尺寸

与数字输入不同，预览草图尺寸选项允许你在实体放置后快速创建尺寸。

选择方式类似于使用智能维度命令显示该维度的灰色预览。显示后，可以选择预览，输入值，然后创建维度。

创建草图时显示尺寸的最佳方法

草图尺寸测量在SOLIDWORKS中构建准确可靠的几何结构中起着关键作用，理解如何高效应用尺寸可以显著提升。显示尺寸的最佳方式最终取决于你喜欢的工作方式。

• 用户可以启用屏幕上的数字输入，在绘制线条、弧线或槽时立即查看并定义尺寸，选择是自动应用尺寸还是仅在输入数值时应用。

• 草图尺寸预览功能通过允许设计师预览、编辑并直接接受选定草图实体的尺寸，提供了更具交互性的工作流程。

这些工具共同支持更流畅的草图体验，提升设计意图的可见性，并帮助用户从模型创建的最初阶段起更好地控制草图定义。
