SOLIDWORKS 中孔的尺寸标注方法

对于任意零件而言，添加孔特征并进行尺寸标注的方法均不止一种，其中最常用的两种孔尺寸标注方法分别是使用 SOLIDWORKS 孔向导工具，以及通过基础草图绘制工具配合拉伸切除命令来实现。

更多孔标注教程：

SOLIDWORKS 自定义标注异形孔标注

SOLIDWORKS定制化孔标注

利用拉伸切除命令标注孔尺寸

在 SOLIDWORKS 中标注孔尺寸最基础的方法，是基于圆形草图执行拉伸切除操作，具体步骤如下：

1、绘制圆形草图，并输入所需的孔直径尺寸；

2、为圆形的圆心添加尺寸标注，确定孔在零件上的位置；

在零件上给孔尺寸测量

3、执行拉伸切除命令，将孔完全贯穿零件进行切除。

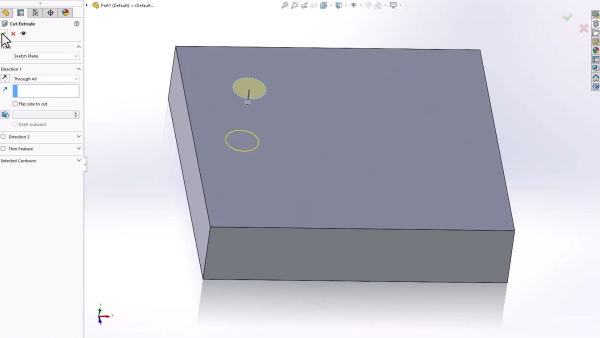

在整个部件中挤出一个孔

这种方法最适用于无需附带大量加工制造信息的简单孔特征，例如普通的钻孔、激光切割孔，采用这种简洁的操作流程会更为便捷。

但如果需要为孔添加螺纹信息，或是对标准尺寸进行更精细的参数控制，就需要使用接下来的方法。

利用孔向导工具标注孔尺寸

标注孔尺寸更进阶的方法是使用孔向导工具，通过该工具可自主选择孔的标准尺寸，添加螺纹信息与公差信息，具体操作如下：

1、在命令管理器的特征选项卡中，启动孔向导工具；

2、切换至位置选项卡，使用草图点在模型上确定孔的位置，此阶段可使用常规的草图绘制和尺寸标注工具；

3、切换至类型选项卡，选择所需的孔类型；

• 孔的标准与类型由软件库定义，且均符合通用的孔加工标准；

• 孔的尺寸与配合精度由上述选定的标准和类型决定，同样遵循通用行业标准；

• 终止条件选项用于确定孔的深度；

• 软件还提供了额外的自定义选项，可对孔的间隙参数进行细化设置，并调整孔的显示样式；

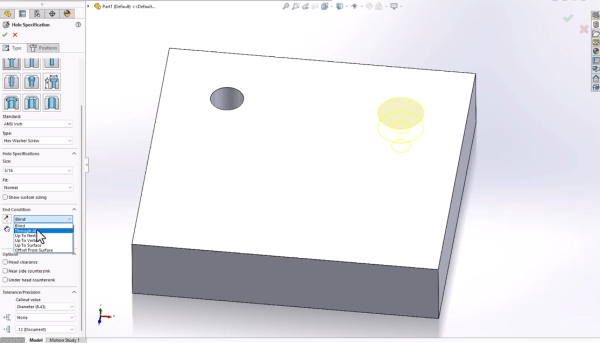

在 Hole Wizard 中指定孔标准

4、点击绿色对勾，确认孔特征的创建。

孔向导工具非常适合用于创建多个结构复杂的孔特征 —— 这类孔若使用常规草图工具进行定义，操作会十分繁琐。通过孔向导创建的孔会在 SOLIDWORKS 特征树中生成对应的特征，方便后续对孔的各项参数进行修改。

工程图中的孔尺寸标注方法

介绍完在三维模型中创建并标注孔尺寸的两种方法后，掌握如何在工程图中添加孔的尺寸标注也至关重要。孔的所有尺寸信息会随孔特征一同存储在三维模型中，因此在工程图中只需通过标注命令调取这些信息即可，具体操作如下：

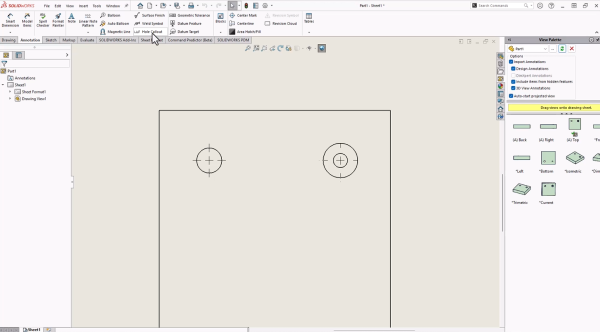

在命令管理器的注解选项卡中，可使用孔标注命令添加孔的相关信息。激活该命令后，选中与孔相关的边线，软件就会自动生成对应的孔标注。

根据所选孔的类型不同，标注中包含的信息也会有所差异：

• 对于通过拉伸切除命令创建的孔，标注内容会包含孔的直径和深度信息；

• 对于通过孔向导工具创建的孔，标注内容会包含该孔的所有关联参数，包括沉头孔的深度与直径、螺纹信息以及其他相关加工参数。

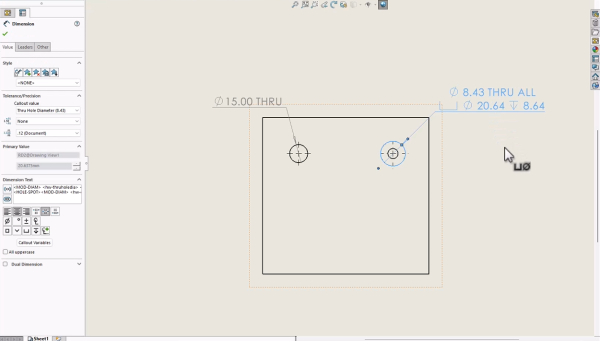

图纸上显示的孔洞标注信息

SOLIDWORKS 中孔尺寸标注的最优方法

在 SOLIDWORKS 中，孔的尺寸标注有多种实现方式，无论选择哪种方法，孔的所有尺寸信息都能在工程图中直接调取使用。这一设计实现了以三维模型为单一数据来源，确保工程图中能呈现最精准的产品加工制造信息。

选择哪种孔尺寸标注方法，最终取决于所需创建的孔的类型、数量，以及工程图中需要呈现的孔相关信息：

• 若仅需创建少量结构简单的孔特征，选择拉伸切除的方法即可；

• 若需创建多个结构复杂的孔特征，建议使用孔向导工具。
