SOLIDWORKS高级用户实用指南：彻底改变操作体验的各项设置

本文将为你介绍多款基础的系统与文档设置，这些设置能显著提升你的 SOLIDWORKS 使用体验。更值得一提的是，掌握这些设置后，你就拥有了自称 SOLIDWORKS 高级用户的底气。

和大多数 SOLIDWORKS 用户一样，我也有自己的专属设置偏好，能让我的设计流程更流畅、工作效率更高。有一些设置一目了然，而另一些则稍显隐蔽，却能带来事半功倍的使用效果。

更改方向键的功能设置

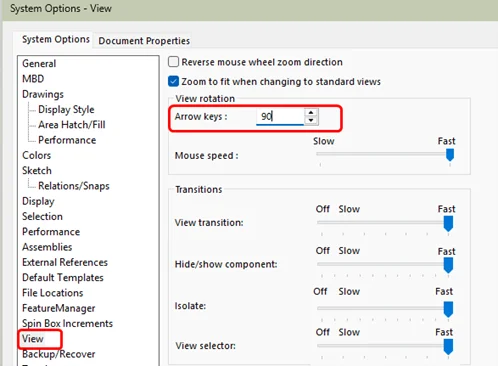

SOLIDWORKS 默认将方向键的视图旋转角度设为 15°，这个设置在我看来毫无实际意义。我会将其修改为 90°，这样一来，按下键盘上的方向键，就能快速将模型视图在前视、俯视、仰视、后视之间切换。仅通过方向键，我就能快速检查零件的朝向、确认特征是否被错误翻转，或是验证零部件之间的配合情况，操作起来既便捷又高效。

该设置的查找路径为：点击工具 > 选项，选中视图板块，修改其中的方向键参数即可。

自定义视图工具栏

视图切换是新手使用 SOLIDWORKS 时的一大难点，即便是资深用户，也可能会对此感到困扰。对位于显示窗口顶部的视图工具栏进行简单的自定义设置，将常用工具添加至工具栏，能让你的视图操作体验变得无比流畅。

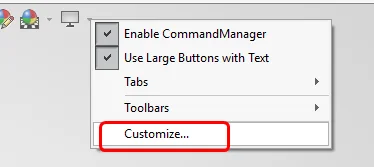

右键单击视图工具栏，选择自定义选项；

选择命令选项卡，在左侧窗格中选中视图工具栏，将平移和旋转工具拖放至该工具栏；

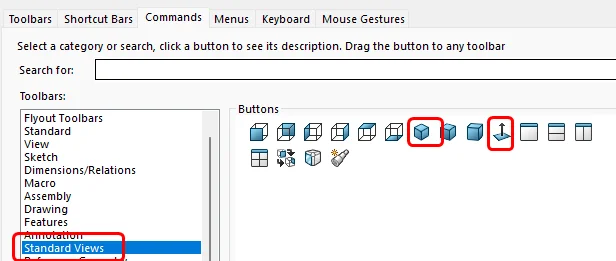

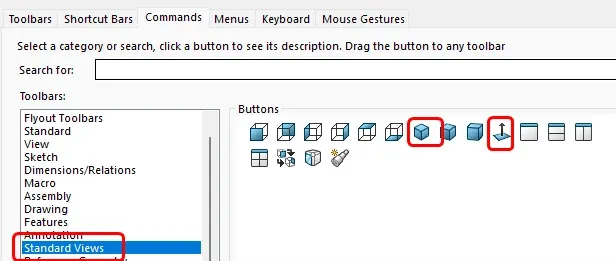

继续在左侧窗格中选中标准视图工具栏，将默认等轴测视图和正视于工具拖放至视图工具栏；

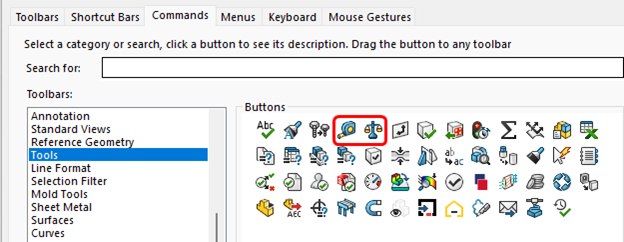

保持自定义对话框处于打开状态，选中工具工具栏，将常用工具拖放至标准工具栏，我通常会添加测量和质量属性工具；

你可以搜索日常使用频率极高的工具，将其添加至功能区或工具栏中。完成所有自定义设置后，点击确定即可保存。

以下是我自定义后的视图工具栏样式，以及自定义后的标准工具栏样式：

我在工具栏中添加了另存为、测量和质量属性工具，这些工具触手可及，能大幅提升我的工作效率

启用尺寸值即时输入功能

这项功能在过去默认为关闭状态，不过我认为 SOLIDWORKS 的新版本已经修正了这一不合理的设置。但如果你发现自己在标注尺寸后，仍需要点击尺寸数值才能进行修改，不妨开启这项功能，省去多余的鼠标操作。

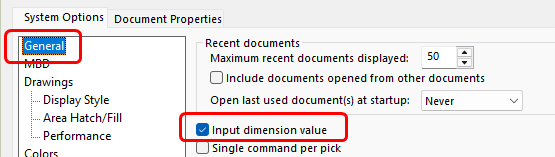

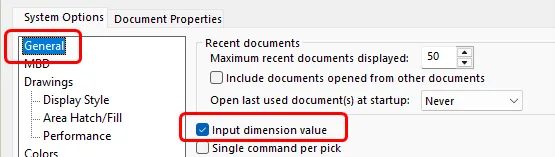

操作路径为：点击工具 > 选项，选中常规选项卡，勾选输入尺寸值。开启后，每次标注尺寸时，软件都会弹出一个小型对话框，供你直接输入所需的尺寸数值。

开启草图创建与编辑时的自动旋转视图功能

有时候，一些简单的设置就能极大地提升工作体验。比如你选中一个零件表面，右键单击并选择新建草图后，往往需要手动旋转零件，才能将草图视图调整为正视或平行视角，随后才能开始绘制草图。

其实你可以设置 SOLIDWORKS，让软件在每次新建草图或编辑现有草图时，自动将视图调整为草图的正视视角。

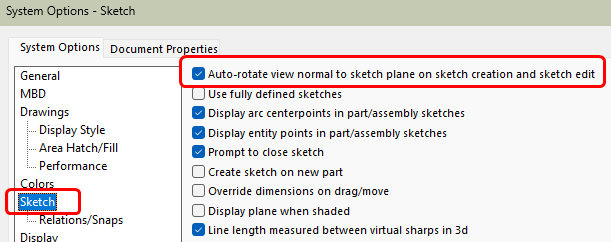

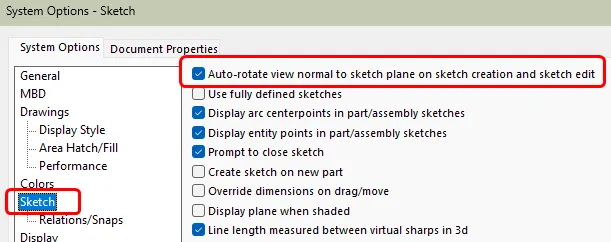

操作路径为：点击工具 > 选项，选中草图选项卡，勾选草图创建和草图编辑时，自动将视图旋转至与草图平面正视。

大功告成！此后你进入草图绘制环节时会无比顺畅，无需多余操作就能直接开展草图设计工作。

开启备份与自动恢复功能（以免追悔莫及）

我将这些设置称为 “你觉得自己运气够好吗？” 专属设置。实际情况是，和所有软件一样，SOLIDWORKS 也可能出现崩溃的情况，虽然这种情况并不常见，但一旦发生，往往恰逢项目截止的关键时刻。如果你按照以下方法进行设置，未来的你一定会感激现在的自己。

SOLIDWORKS 并没有真正的自动保存功能，我更愿意将其自带的提醒功能称为 “自动催促”。软件会以气泡弹窗的形式，定期提醒你保存文件。你希望多久收到一次提醒？又能接受丢失多少未保存的工作内容？软件默认的提醒间隔为 10 分钟，很多用户觉得这个频率过于频繁、容易分心，你可以将其调整为 15 分钟或 30 分钟。

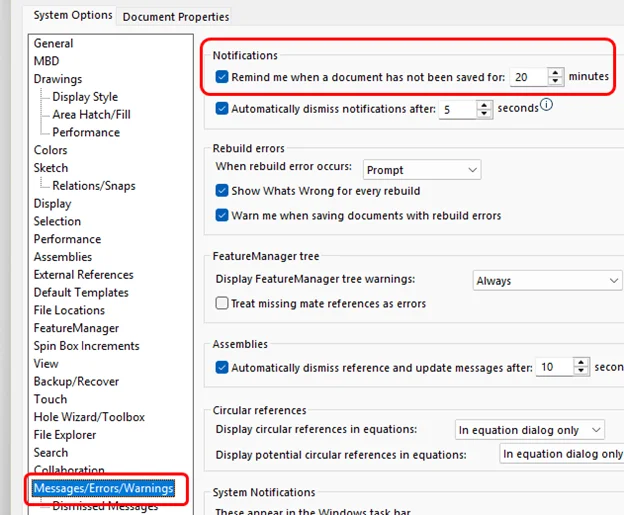

设置提醒间隔的路径为：在选项对话框中，找到消息 / 错误 / 警告板块进行修改。

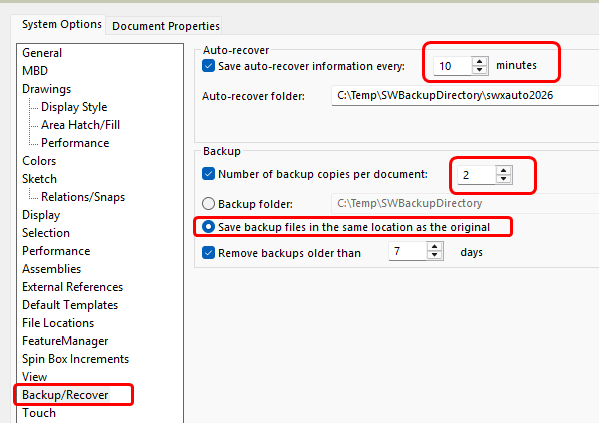

同时，你还需要对备份 / 恢复选项进行设置，SOLIDWORKS 也提供了自动恢复功能。

自动恢复与自动保存（通常也被称为备份）的功能用途截然不同：自动恢复是一种安全保障机制，会捕捉临时数据，以便在软件意外崩溃后恢复文件；而备份则会在你手动保存文件时创建文件副本，让你可以恢复到文件的先前版本。自动恢复文件为临时文件，在正常保存文件后会被自动删除，而备份文件则是永久保存的归档副本。我个人习惯将备份文件保存在源文档所在的同一文件夹中，这样能更方便地查找文件。

我还会限制每个文档的备份文件数量，毕竟存储空间有限。我通常会在项目达到关键里程碑时进行归档，因此只有在文件损坏或发生严重问题时，才会查阅这些备份文件。

开启 “重建时验证” 功能（专业设计工作必备）

当你对装配体或模型进行修改后，会点击重建按钮或使用快捷键 Ctrl+B，以查看修改后的效果。

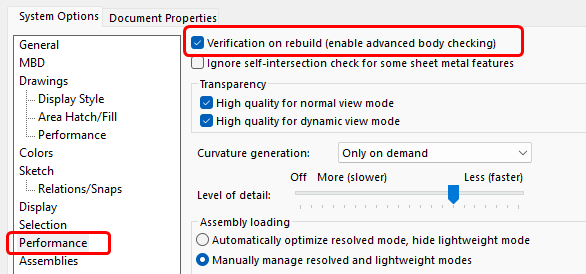

在进行下一次重建操作前，建议你点击工具 > 选项，选中性能选项卡，勾选重建时验证功能。

开启该功能后，SOLIDWORKS 会在重建模型时对几何图形进行严格的有效性验证，而非默认假定所有几何图形均无问题。

这项功能会让模型重建的速度略有下降，但能检测出隐藏的几何图形错误，而这些错误极有可能对后续的特征创建造成毁灭性的影响。

如果你正在进行生产级设计工作，或是创建复杂零件模型，一定要开启这项功能。没有人愿意在特征管理器中看到红色的警告标识，或是代表草图、特征出错的黄色标记。而开启该功能后，一旦某个特征出现问题，你能第一时间发现并解决。

无论如何，忽视这些错误后果自负。这些错误通常可以通过删除不必要的约束或配合关系来修复。

开启 “发生错误时停止特征重建” 功能

SOLIDWORKS 的默认设置是，在发生重建错误后仍继续尝试重建模型，这往往会导致后续三十多个特征接连报错，出现大量红色错误标识。

提前停止重建能让问题调试变得简单得多，你可以直接定位并解决问题的根本原因，而非在众多衍生错误中盲目排查。

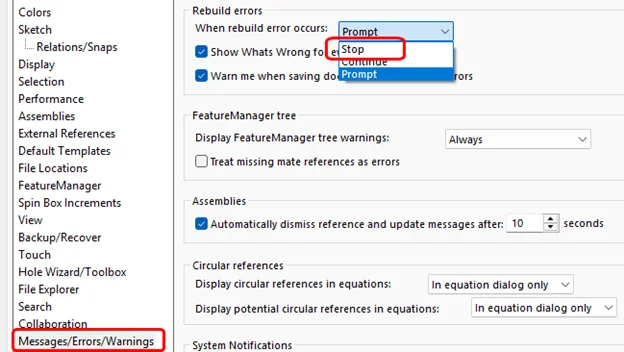

设置路径为：点击工具 > 选项，在左侧窗格中选中消息 / 错误 / 警告选项卡，在重建错误板块下，将下拉菜单设置为发生重建错误时停止。设置完成后，SOLIDWORKS 在检测到重建错误时会立即停止重建，你必须先对错误进行正确修复，才能继续开展设计工作。起初你可能会觉得这个设置有些繁琐，尤其是在处理大型复杂装配体时，但从长远来看，它能为你节省大量时间，还能让你及时发现设计中潜在的问题和陷阱。

调整图像质量（提升软件运行性能）

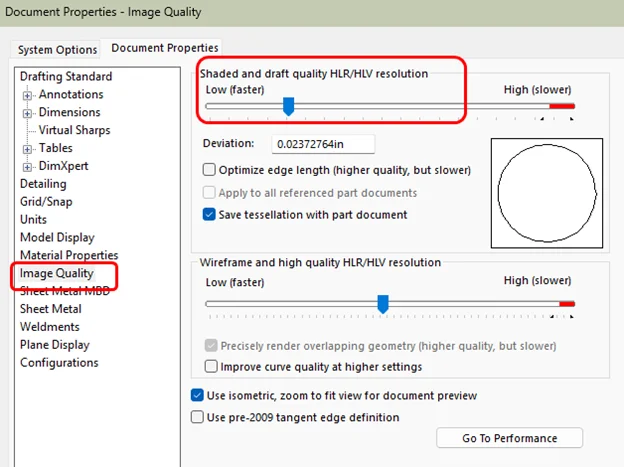

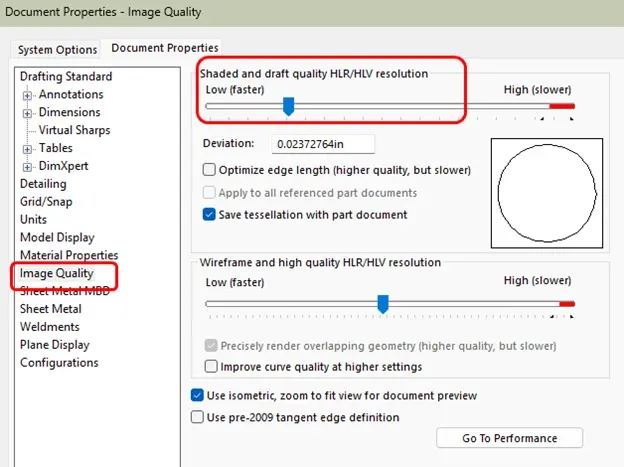

操作路径为：点击工具 > 选项 > 文档属性 > 图像质量。

将着色和草稿质量的隐藏线移除 / 可见线高亮显示的分辨率滑块略微向左拖动（无需拖至最左侧），将其保持在中等水平即可，除非你需要进行渲染级别的视觉效果制作。软件的默认图像质量设置往往过高，没有实际必要，还会拖慢大型装配体的运行速度。

图像质量设置越低，图形处理性能就越高，你的显卡也能因此减轻负担。

需要注意的是，图像质量为文档专属设置，你可以根据自身需求调整，同时也建议在装配体模板中进行统一设置，这样就无需在每次新建文档时重复调整。

修改默认模板与单位设置

这项设置看似细微，实则至关重要。

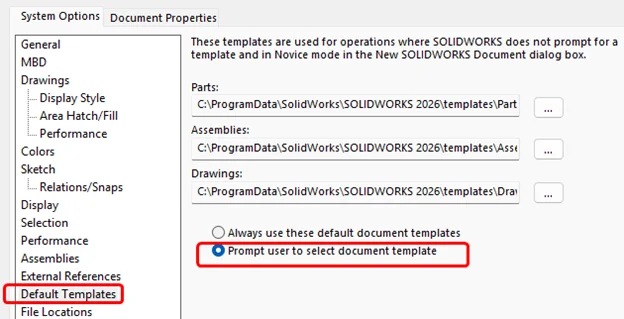

操作路径为：点击工具 > 选项 > 系统选项 > 默认模板。

我通常会将其设置为提示用户选择文档模板，这是因为我需要频繁为不同客户工作，且经常在英制和公制单位之间切换。但如果是在企业办公环境中，所有项目均使用固定的零件、工程图和装配体模板，你可以浏览并选择各类模板的存储路径，指定对应的默认模板。

如果不在设计初期完成这项设置，后续你将不得不频繁修正单位错误和格式问题。

通过提前设置模板并指定所需的默认文件，能保证设计格式的一致性，同时提升工作效率。

开启确认角功能

确认角是 SOLIDWORKS 图形窗口右上角的一个标志性功能区域，相信你一定并不陌生，区域内会显示绿色的对勾和红色的叉号，在进行草图编辑等激活操作时，确认角的作用尤为突出。

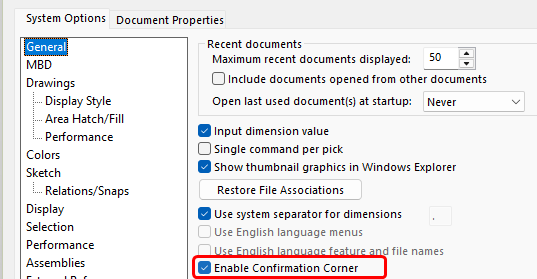

如果你的软件界面中没有显示确认角，可点击工具 > 选项，打开系统选项选项卡，选中常规板块，勾选启用确认角即可。

成就高效设计的设置技巧

完成这些设置仅需几分钟时间，却能为你省去数小时的操作困扰。本文为你快速梳理了多款能提升 SOLIDWORKS 使用体验的基础系统与文档设置，掌握这些设置后，你就可以当之无愧地以 SOLIDWORKS 高级用户自居。
