SOLIDWORKS 装配体建模十大最佳实践技巧

在计算机辅助设计领域，SOLIDWORKS 装配体建模是创建复杂装配结构的强大工具。无论你是设计复杂机械装备，还是精巧的消费产品，熟练掌握 SOLIDWORKS 都能显著提升工作效率与设计质量。但要真正发挥其潜力，遵循装配体建模的最佳实践至关重要。智诚科技ICT将通过本文将分享关键技巧与方法，帮助你优化装配体建模流程，获得理想的设计结果。

1. 提前规划装配结构

开始建模前，先花时间规划装配体的整体结构。明确主要零部件、子装配体及其相互关系。这种前期规划能让整个建模过程保持清晰、有序。

结构清晰的 SOLIDWORKS 装配体特征树

2. 使用库特征零件与标准件

SOLIDWORKS 提供庞大的标准件库，涵盖螺母、螺栓、齿轮、轴承等各类标准零部件。尽可能直接调用这些预制件，而非从零建模。这不仅节省时间，还能保证设计的准确性与一致性。

3. 建立统一的命名规范

为零件与子装配体制定统一的命名规则，对保持装配体条理清晰至关重要。制定适合项目的命名规范并严格执行，能让外部参考管理与大型装配体导航变得更简单。

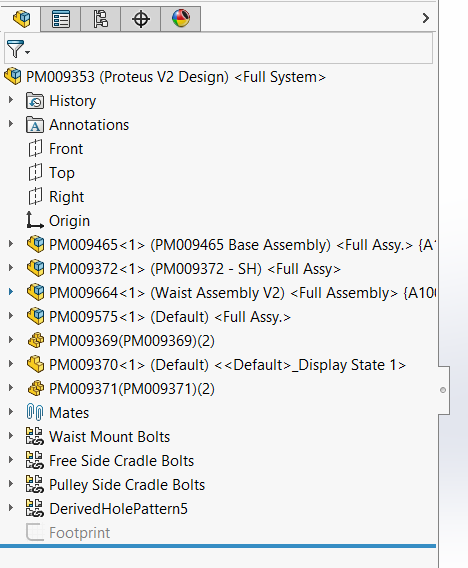

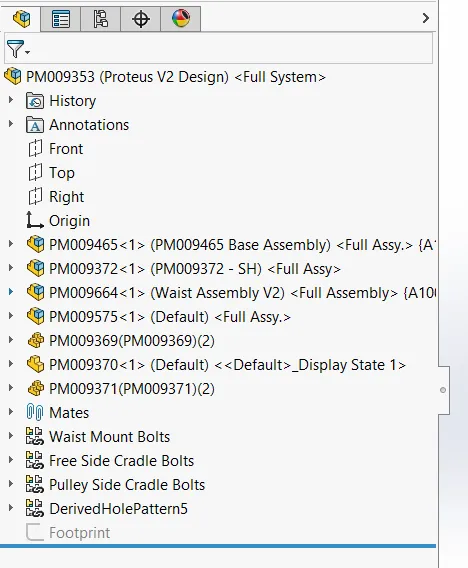

统一规范的装配体零部件命名示例

4. 合理使用配置

配置功能允许在同一个文件中创建零件的多种变体。充分利用配置，在不产生冗余零件的前提下，表达组件的不同状态或版本，有助于优化文件大小、简化装配管理。

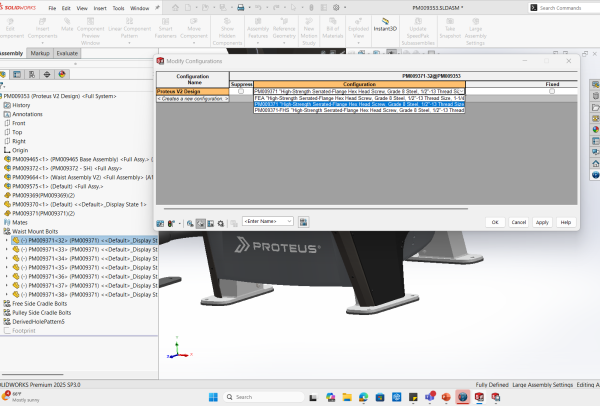

使用设计表管理 SOLIDWORKS 配置

5. 高效运用配合关系

配合定义装配中零部件之间的位置关系，如重合、同心、距离等配合。合理使用配合约束零件，确保装配正确；避免过度约束，否则会导致装配冲突与报错。

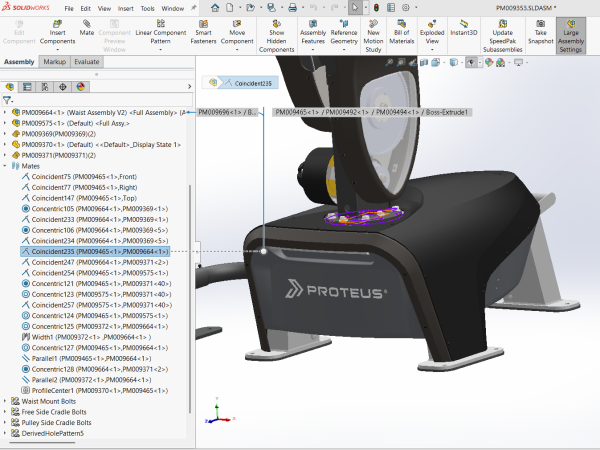

SOLIDWORKS 中用于父子关系的高效配合

6. 整理特征树

整洁有序的特征树对装配体的可读性与可修改性至关重要。将相关零部件分组，精简不必要的草图与特征，保持特征树简洁易管理。

7. 使用装配体配置

与零件配置类似，装配体配置允许在同一文件中创建装配体的多种方案。使用装配体配置表达产品的不同配置或选项，无需创建多个独立的装配体文件。

8. 优化系统性能

装配体复杂度会快速提升，占用大量系统资源，影响运行速度。

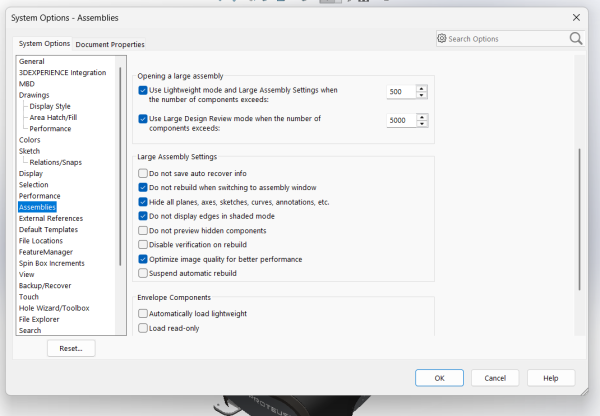

SOLIDWORKS 大型装配体性能设置界面

可通过以下方式优化性能：简化复杂特征、压缩不必要的零部件、处理大型装配时使用轻化模式、开启大型装配体设置与大型设计审阅模式

9. 记录设计意图

清晰的文档对向同事、制造商或客户传递设计意图至关重要。利用装配工程图、爆炸视图、注释等，完整记录装配结构与设计说明。

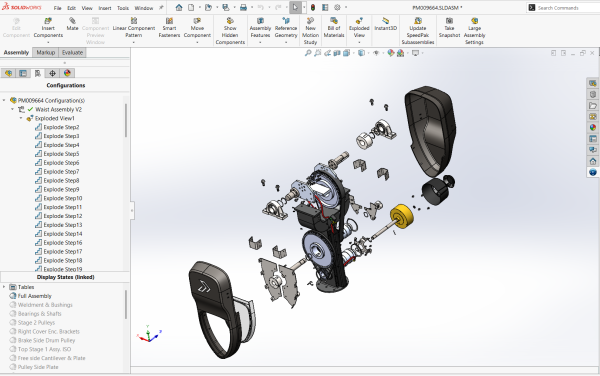

SOLIDWORKS 爆炸视图示例

10. 持续学习与提升

SOLIDWORKS 功能丰富强大，永远有新内容值得学习。保持关注最新功能与技巧，参加培训课程，积极参与 SOLIDWORKS 社区交流，持续提升专业能力。

如何学习更多 SOLIDWORKS 装配体最佳实践

掌握 SOLIDWORKS 装配体建模需要规划能力、条理习惯与专业技巧的结合。遵循这些最佳实践并采用高效工作流程，你就能自信、精准地创建复杂装配体，全面提升效率与设计能力。
