SOLIDWORKS 中如何创建与使用修订表？

在 SOLIDWORKS 中，修订表用于追踪工程图文档的设计变更。

创建修订表的方式如下：

在命令管理器的注解选项卡中，点击表格工具栏或下拉菜单里的修订表按钮；

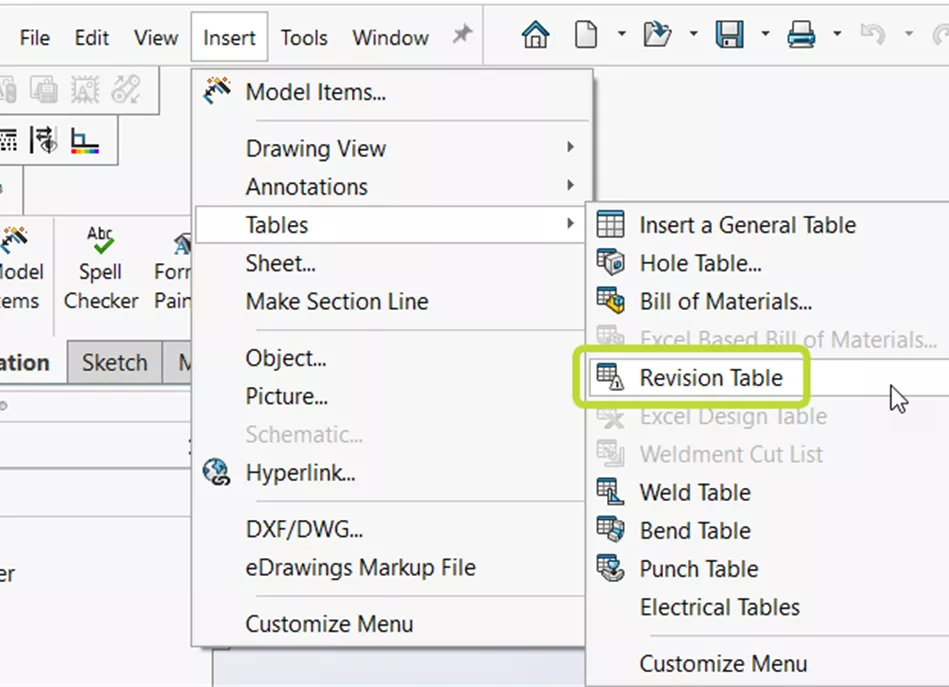

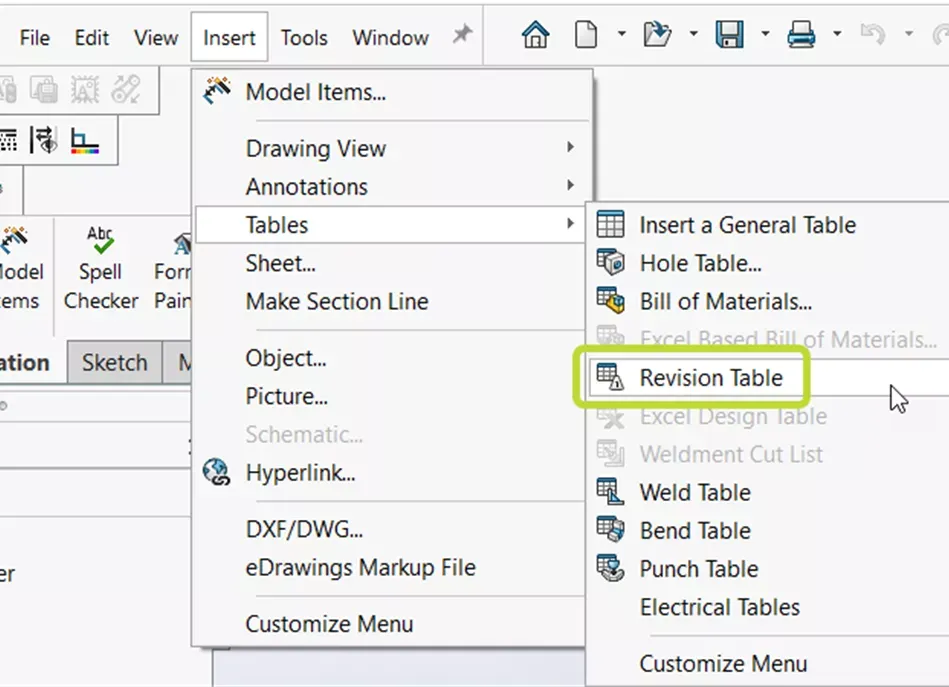

或依次点击插入 > 表格 > 修订表。

执行命令后，属性管理器会出现修订表设置面板。在这里你可以指定表格模板、修订符号的边框形状，以及添加修订时是否自动激活修订符号工具。点击绿色对勾即可生成修订表。

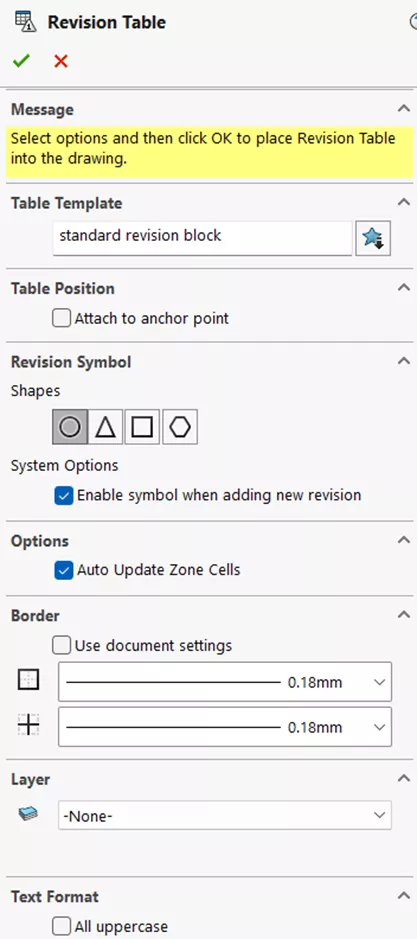

SOLIDWORKS 修订表属性管理器

默认的修订表模板包含五列：区域、修订、说明、日期、批准。

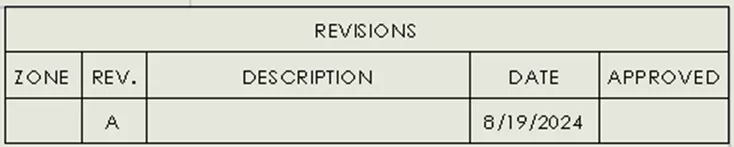

添加首次修订后的默认修订表

添加修订

将鼠标悬停在表格上，点击添加修订按钮；也可以右键单击修订表任意位置，选择修订 > 添加修订。

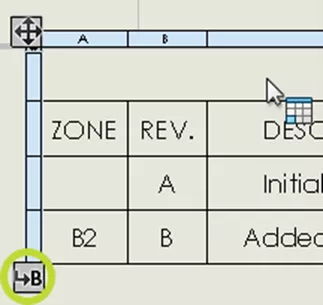

添加修订按钮

说明（DESCRIPTION）与批准列（APPROVED）不链接任何属性，需要双击单元格手动输入内容。设计意图是：创建新修订时，编辑工程图的工程师填写变更内容与批准人。

修订与日期列会在添加新修订时自动填充。

日期（DATE ）：添加修订的当天日期

修订（REV. ）：按字母或数字递增

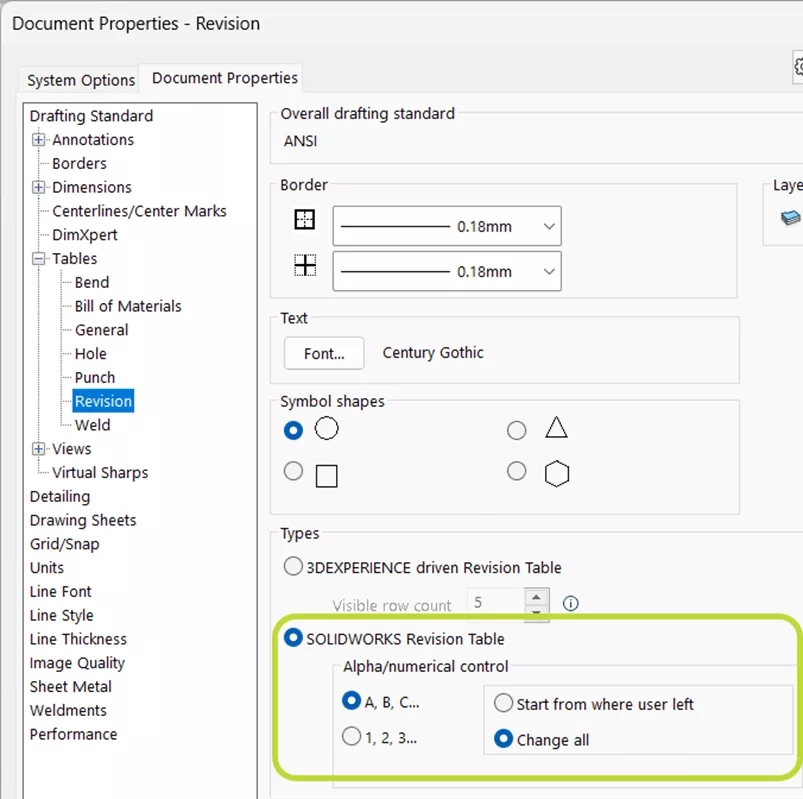

修订号的格式可在文档属性 > 制图标准 > 表格 > 修订（Document Properties> Drafting Standard > > Exchanges Tables Exchange）中设置，支持字母或数字编号，但不支持自定义编号规则。

修订编号格式设置

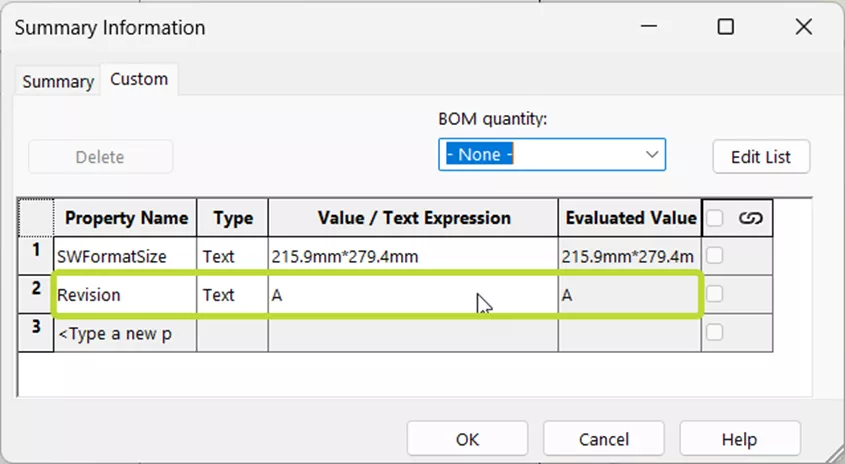

当向修订表添加第一个修订时，系统会自动在工程图层级创建一个名为 **Revision（修订）** 的自定义属性。

修订编号格式设置

该自定义属性与修订表为单向链接：

• 添加修订 → 自动更新自定义属性

• 手动修改属性值 → 不会更新修订表

你可以双击修订列的单元格直接修改修订号，这会更新自定义属性与关联的修订符号。但注意：下次添加修订时，编号仍会按原本的顺序继续。例如：把默认修订 A 手动改为 D，下一个新增的修订依然是 B，而不是 E。

区域（ZONE）列

区域是 SOLIDWORKS 修订表的特殊列。当你在工程图上放置修订符号时，对应修订行的区域列会自动更新为符号所在的位置。

移动、添加、删除修订符号 → 区域列自动同步

区域依据工程图的图框分区，可通过自动边框工具编辑

最佳实践：不要手动编辑区域列，完全交由系统自动更新。

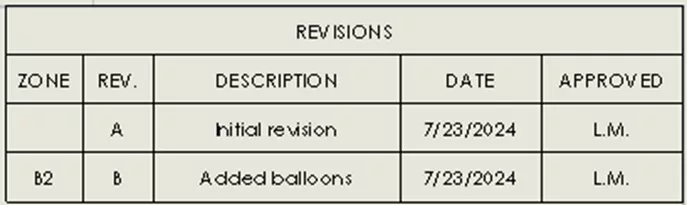

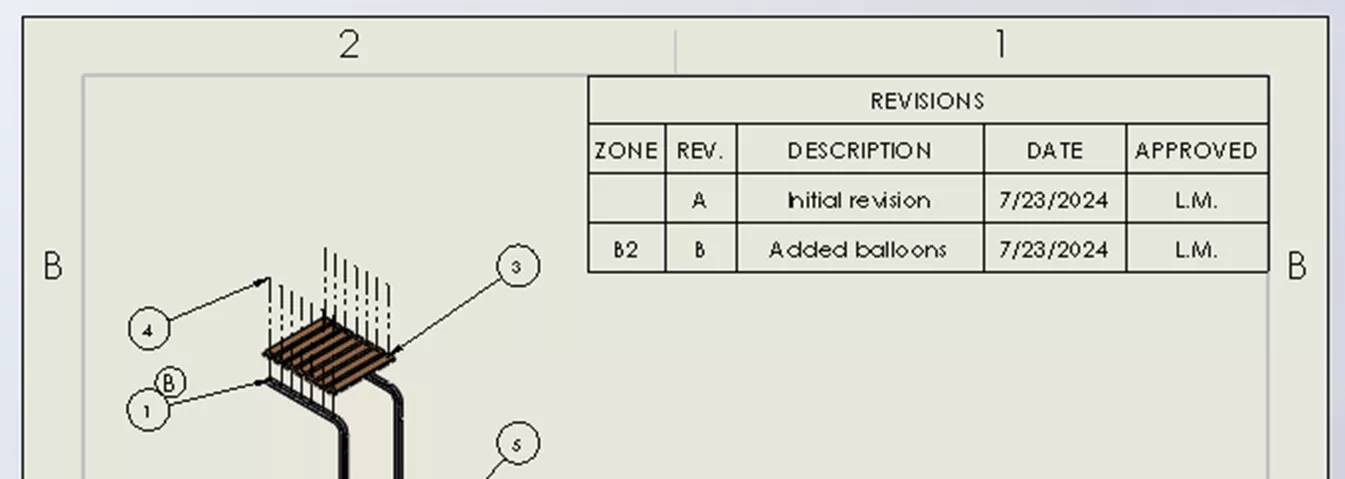

带修订符号的修订表与工程图视图

示例：B 版修订在爆炸视图上添加了球标，在球标旁放置了修订符号，因为符号位于 B2 区域，修订表自动显示 B2。

添加与调整列

可以像操作其他 SOLIDWORKS 表格一样为修订表添加列：右键表格 → 插入 > 右侧列 / 左侧列。

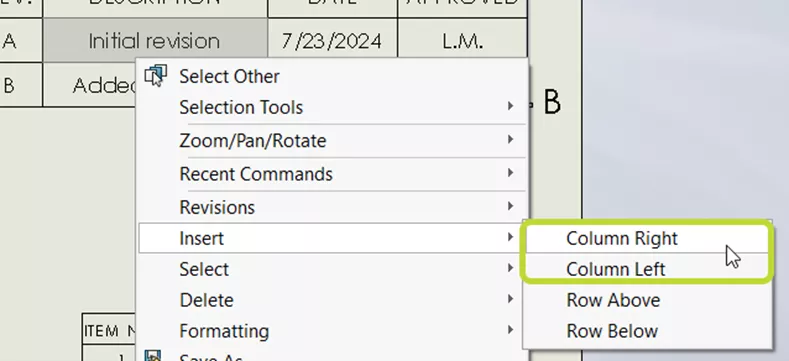

插入右侧列、左侧列选项

拖动列标题可调整顺序；左键单击列标题可打开列属性管理器，修改列类型。

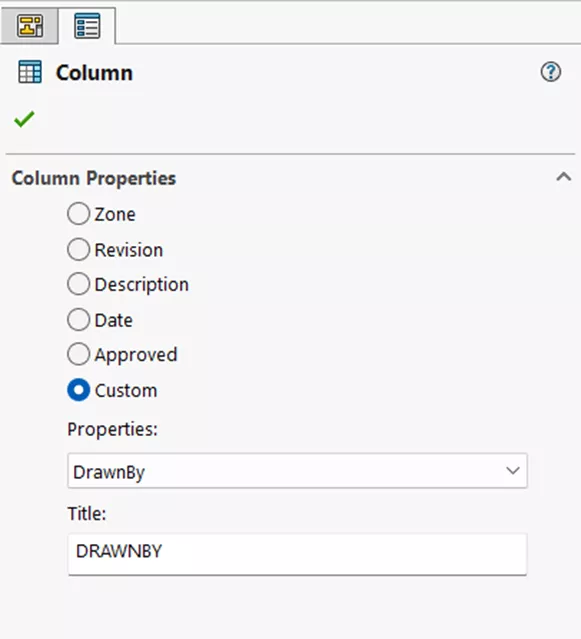

选择 “自定义” 后的列属性管理器

支持的默认列类型：

区域

修订

说明

日期

批准

自定义

选择自定义时，下拉菜单仅用于设置默认列标题，不会链接模型或工程图的自定义属性。

若要创建自定义修订表模板，右键表格 → 另存为即可。

修订符号

修订符号是带边框的注解，链接到修订表的修订列，不受工程图层级的 “修订” 属性控制。

默认形状在修订表属性管理器的修订符号 > 形状中设置；也可在修订符号属性管理器的边框中修改，这里提供比表格面板更多的形状选项。

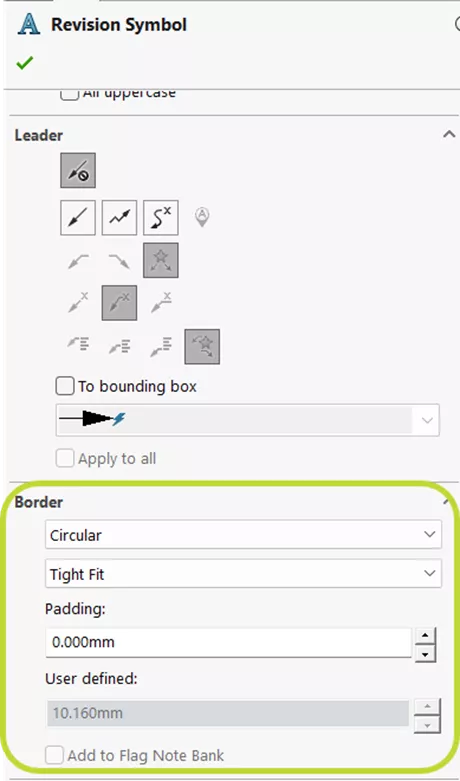

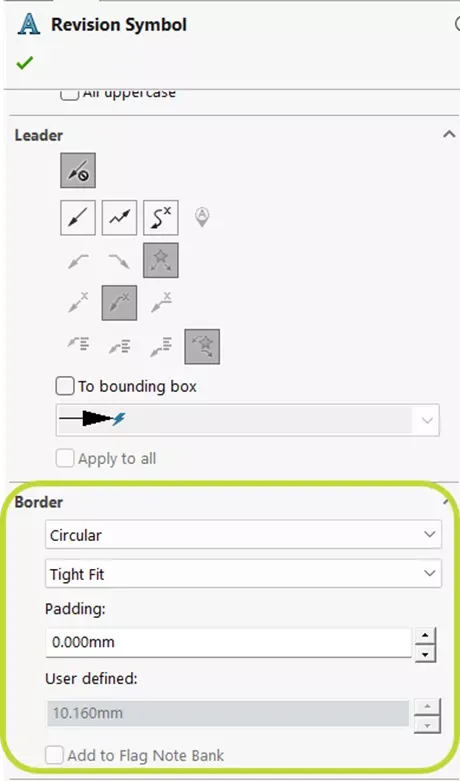

修订符号属性管理器的边框设置

插入修订符号

右键单击修订表中目标修订行 → 修订 > 添加符号。

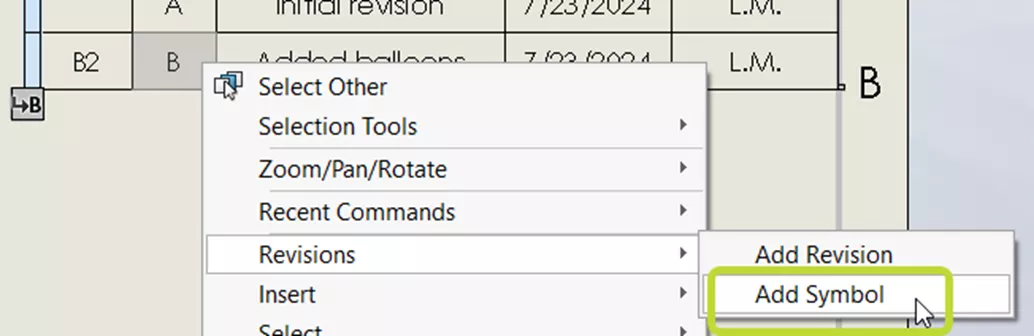

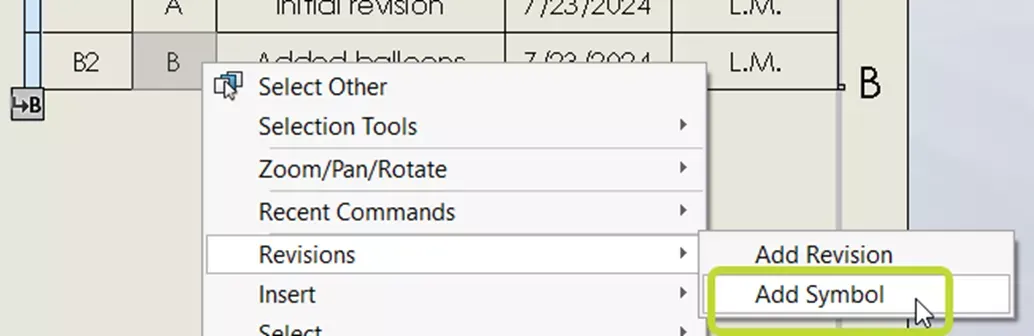

修订表右键菜单中的添加符号选项

激活修订符号工具后，在图形区域点击即可放置符号；若点击模型几何体，会自动添加引线。工具会保持激活状态，直到点击绿色对勾或红色叉号，可一次性放置多个符号。

自动激活修订符号

设置添加新修订时自动激活符号工具：工具 > 选项 > 系统选项 > 工程图，勾选添加新修订时启用符号工具。若不勾选，新增修订行会自动激活说明单元格。

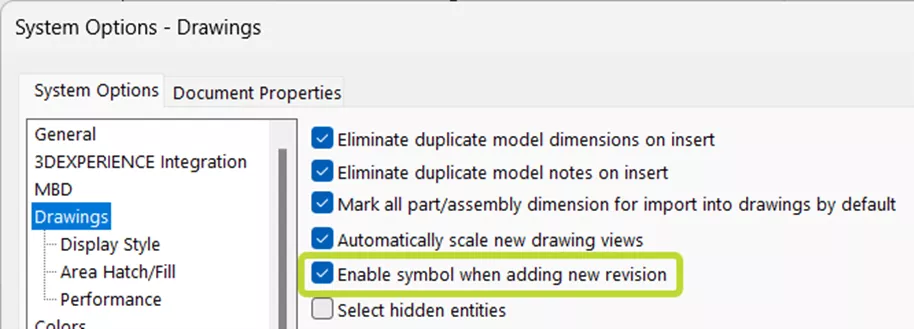

系统选项 > 工程图中的启用符号复选框

多图纸工程图的修订表

SOLIDWORKS 为多图纸工程图提供三种修订表管理样式，设置位置：工具 > 选项 > 文档属性 > 表格 > 修订

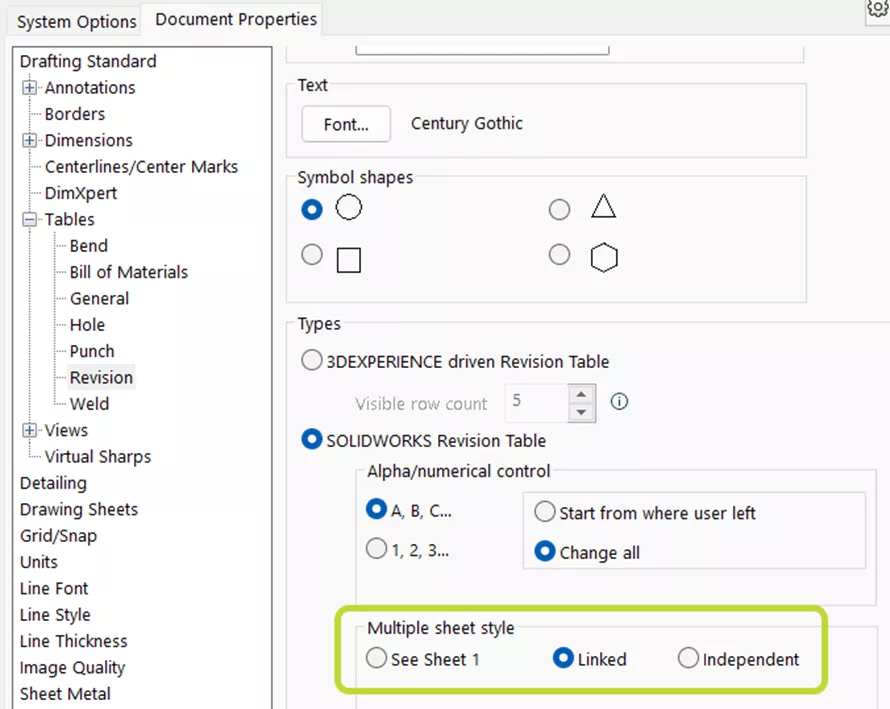

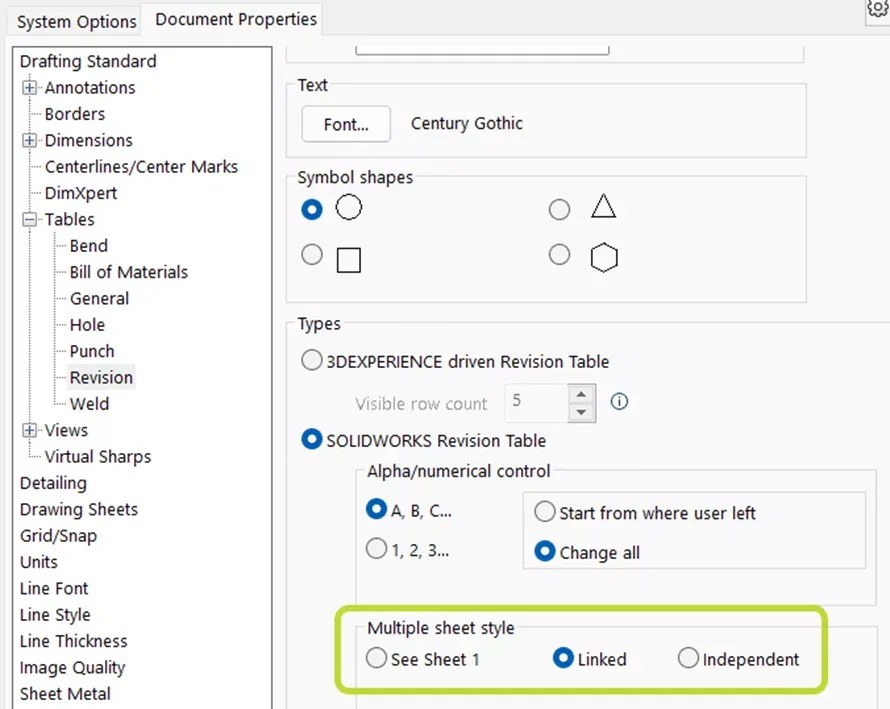

多图纸样式选项

1. 参阅图纸 1

后续图纸插入修订表时，说明列显示 “参阅图纸 1”，其余列为短横线。

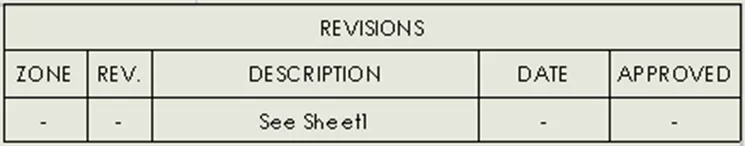

参阅图纸 1 样式的修订表

2. 链接

所有图纸的修订表完全链接、同步更新。在任意一张图纸修改，所有图纸同步变化。

3. 独立

各图纸修订表互不影响。自定义属性不再是单一的 “Revision”，而是按图纸生成：

Revision-Sheet1

Revision-Sheet2

以此类推。

Revision-Sheet1 与 Revision-Sheet2 属性

PDM 控制的修订表

若使用 SOLIDWORKS PDM 管理文件，可开启 PDM 驱动修订表。实现表格列与 PDM 属性双向链接（修订、说明、日期、批准）。可通过数据卡或工作流自动更新表格。

3DEXPERIENCE 控制的修订表

若工程图保存到 3DEXPERIENCE 平台，从 2023 FD01 版本开始支持平台驱动修订表。

优势：在 3DEXPERIENCE 中创建修订 → 自动更新工程图修订表，无需手动添加。

开启方法

在工程图中进入：工具 > 选项 > 文档属性 > 制图标准 > 表格 > 修订在类型中选择：3DEXPERIENCE 驱动的修订表。

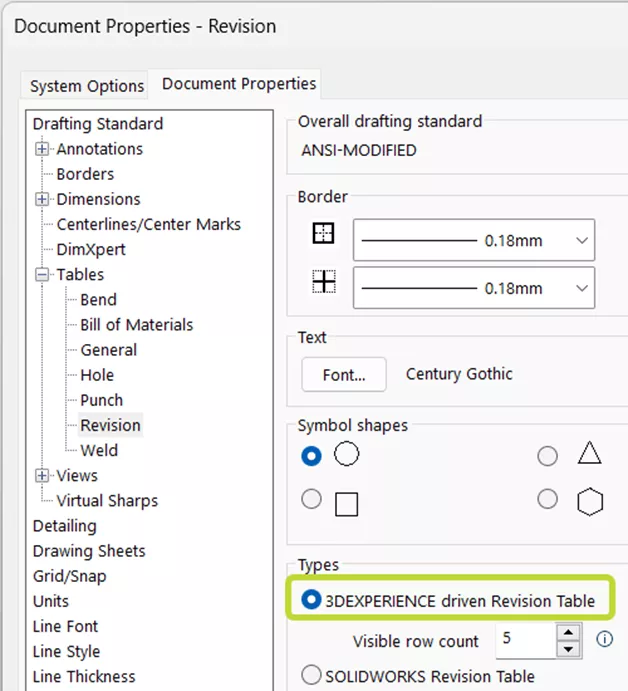

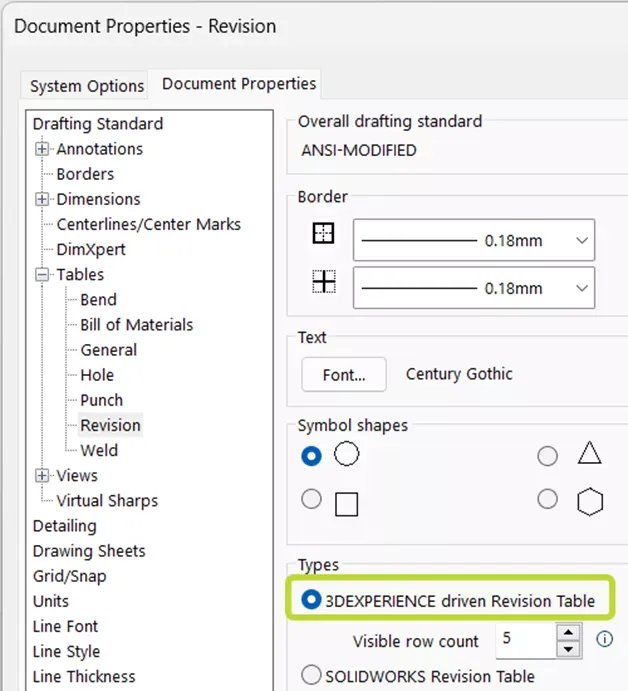

文档属性中的 3DEXPERIENCE 驱动修订表选项

在这里，你还可以选择修订表中可见行的最大数量;如果修订次数超过此值，旧版本将被删除。由于这些是文档属性，它们是文件特定的，它们在新图纸中的初始值由所选图纸模板决定。你需要更新你的图纸模板，让新图纸默认让3DEXPERIENCE驱动修订表。

开启后：

在 3DEXPERIENCE 中创建新版 → 表格自动添加行，新建的修订表 → 自动载入所有历史修订，默认 3DEXPERIENCE 修订表列

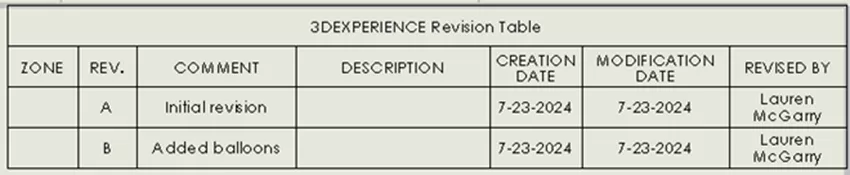

默认 3DEXPERIENCE 驱动修订表

默认的3DEXPERIENCE修订表模板，标准3DEXPERIENCE修订表块.sldrevtbt，包含ZONE、REV.、COMMENT、DESCRIPTION、创建日期、修改日期和REVISED BY列。这些列与默认SOLIDWORKS修订表模板不关联相同变量。当你创建新的修订表时，默认3DEXPERIENCE修订表模板会自动选择，且在文档属性中选择了“3DEXPERIENCE驱动的修订表”选项。

这些列与标准 SOLIDWORKS 修订表的变量不相同。

COMMENT 栏显示添加新版本时输入的修订评论，DESCRIPTION 显示描述。

方法 1：在 MySession 任务窗格右键工程图 → 属性，直接编辑修订备注与说明。

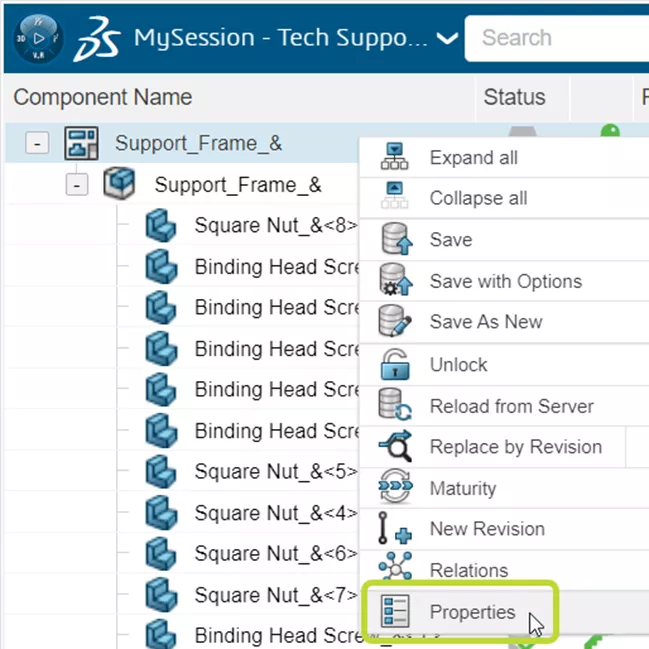

MySession 右键菜单中的属性选项

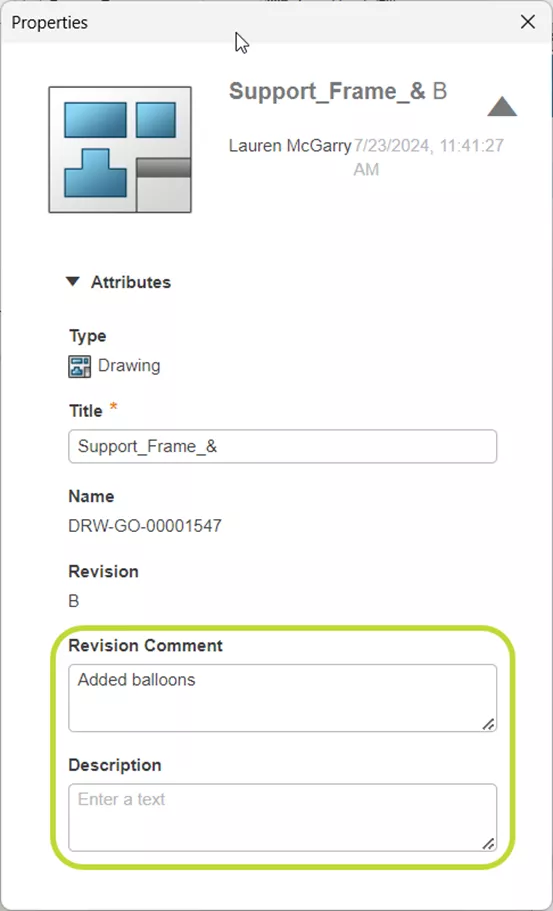

工程图文件属性窗口

方法 2：在 协作生命周期 应用中修改。添加修订符号与普通 SOLIDWORKS 修订表完全相同：右键修订单元格 → 修订 > 添加符号。

总结

熟练掌握 SOLIDWORKS 修订表的创建与使用，对保留完整设计变更记录、保证文档规范性至关重要。通过自动更新、自定义模板、PDM/3DEXPERIENCE 联动等功能，可大幅简化工程图变更管理流程，实现清晰、高效、可追溯的版本控制。
