如何在SOLIDWORKS中对齐零件？

在 SOLIDWORKS 软件中掌握零件对齐方法，是开展装配建模初期最先面临的难点。零件对齐效果由零部件插入方式、姿态移动调整操作以及配合关系共同管控。智诚科技ICT通过本篇实操教程将讲解如何调整零件姿态，完成用于装配配合的零件对齐操作。

零件对齐内容概览

本教程将带您掌握分步式零件对齐实操流程

1、了解零部件插入时，固定模式与浮动模式对零件定位产生的影响

2、掌握通过鼠标、三重轴粗略摆放零件的快捷操作

3、学习各类配合关系的施加方式

4、熟练运用快速配合工具栏、智能配合等高效操作技巧

向装配体插入零部件

在装配环境中插入零部件时，点击确认图标，装配体内首个零部件将被设定为固定状态。此时零件原点与装配体原点相互对齐，该零部件无法被移动。

特征管理器设计树中，固定零部件名称前方会标注标识 (f)。若无法移动零件，可优先查看该标识。右键单击固定零部件，选择浮动命令，即可解除固定状态。

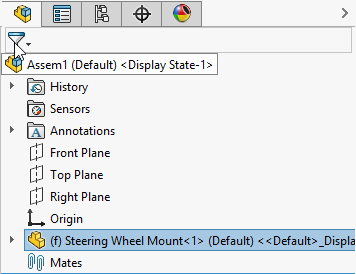

标识 (f) 代表该零件在 SOLIDWORKS 中处于不可移动状态

SOLIDWORKS 2023 版本新增零部件插入固定 / 浮动选择功能。在此之前，插入的首个零件默认为固定状态，后续插入的零部件均为浮动状态。浮动零部件可在三维空间内自由移动，必须添加配合约束，才能在装配体中完成定位对齐。

插入零部件时可自主选择固定或浮动模式

首个零部件作为整个装配体的基准件。插入过程中，可借助弹出菜单，围绕任意坐标轴旋转调整零件姿态。

可通过姿态工具栏在插入零件阶段完成对齐调整

零件姿态调整不仅限于插入环节，插入完成后同样可以重新调整姿态，以此获得更佳的模型可视效果，保障后续配合操作顺利完成。

配合前的零件姿态调整

零部件插入完成后，可借助以下方式做初步定位，之后再添加正式配合约束。

1、左键按住零部件并拖动，可实现零件空间平移

2、右键按住零部件并拖动，可实现零件空间旋转

3、如需精准调整位置，右键单击零部件，选择使用三重轴移动命令。拖拽轴向箭头可沿指定轴平移，拖拽平面可实现二维平面移动，拖拽圆环可完成旋转操作。

借助Triad工具完成零件对齐

将首个零件固定于装配原点，再导入第二个零件并调整好姿态后，便可使用正式配合命令在 SOLIDWORKS 中完成零件对齐。

运用基础配合实现零件对齐

后续导入的零件默认处于空间自由移动状态。若要参照其他零件确定自身位置，可切换至装配选项卡，启动配合命令。

配合操作界面主要分为对象选取区域与配合类型区域。日常使用频率最高的配合类型为重合配合、同轴配合与距离配合。

可在启动配合命令后选取面、边线、基准面等零件实体，也可以提前选中对应实体再执行命令。若配合方向偏移、对齐效果不符合预期，可在配合属性管理器中点击对齐切换按钮，调整配合朝向。

SOLIDWORKS 常用零件对齐配合类型

• 平齐贴合零件表面：选用重合配合

• 对齐孔位与圆柱结构：选用同轴配合

• 设定零件之间间隔尺寸：选用距离配合

• 将零件定位于两个面中心位置：选用宽度配合

• 无接触约束姿态对齐：选用平行配合

• 垂直方位定位：选用垂直配合

• 参照基准面对称布置零件：选用对称配合

SOLIDWORKS 快速配合快捷工具栏

合理运用常规配合功能能够有效提升操作效率。按住键盘 Ctrl 键预选零件实体，光标周边会自动弹出快速配合快捷工具栏，无需手动启动配合命令。点击对应的配合类型，即可直接为两个零部件生成配合关系。

快速配合快捷工具栏

软件会根据所选实体特征，预判适配度最高的配合类型，并以虚线边框高亮显示。预判结果无误时，按下回车键即可确认生成配合。也可将回车键功能绑定至鼠标按键，进一步提升该操作的使用效率。

使用SmartMates功能

智能配合是能够自动套用标准配合类型的省时操作方式。选中零件上用于配合的几何结构，按住 Alt 键，将其拖拽至另一零件的配合几何位置。光标样式会随之改变，直观提示当前位置可生成的配合类型。

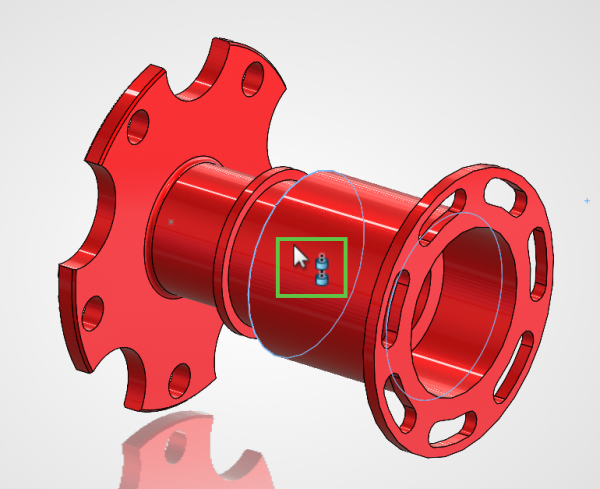

使用SmartMates完成 SOLIDWORKS 零件对齐

松开鼠标后，界面将弹出配合设置工具栏，可根据实际需求修改配合类型与对齐方向。

通用零件对齐处理思路

在 SOLIDWORKS 中进行零部件对齐操作，遵循以下流程即可得到标准的对齐结果

1、判定零件固定属性，区分固定零件与浮动零件

2、通过鼠标拖拽或三重轴移动功能，粗略摆放零部件位置

3、选用适配的配合关系锁定零件相对位置

对于入门级装配建模工作，重合平齐配合、孔轴同轴配合、间距距离配合可满足绝大部分零件对齐需求。熟练使用快速配合与智能配合工具，能够进一步缩减操作耗时。
