SOLIDWORKS 工程图中零部件颜色的修改方法

细节决定落地效果，想要在二维工程图中完整承接三维模型的设计意图往往存在不少难点。日常设计工作中，我们时常需要在装配整体视图里单独高亮显示某一个零部件或者子装配体，而这类视图样式管控工作实操起来并不轻松。

倘若图纸中需要同时表达结构件与机械零部件，或是企业内部流程、产品数据管理规范约束了由零件、子装配体、总装生成工程图的编制规则时，颜色区分的管控难度还会进一步加大。

图层

本文介绍的两种修改方式均依托 SOLIDWORKS 工程图图层功能、通过不同用法实现设置。查看图层属性操作十分简便：打开或新建一份工程图，按下 S 快捷键，搜索【图层属性】命令。

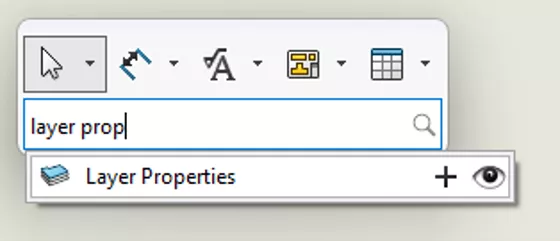

SOLIDWORKS 图层属性设置界面

图层对话框会展示当前工程图内全部图层以及各图层对应的线条颜色。如示例所示，当前文件仅内置一个图层，所有线条默认为黑色。

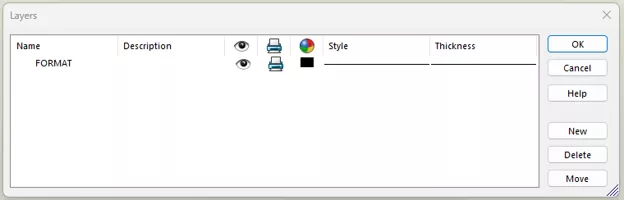

SOLIDWORKS 图层颜色设置页面

点击【新建】按钮，即可在工程图内新增自定义图层。

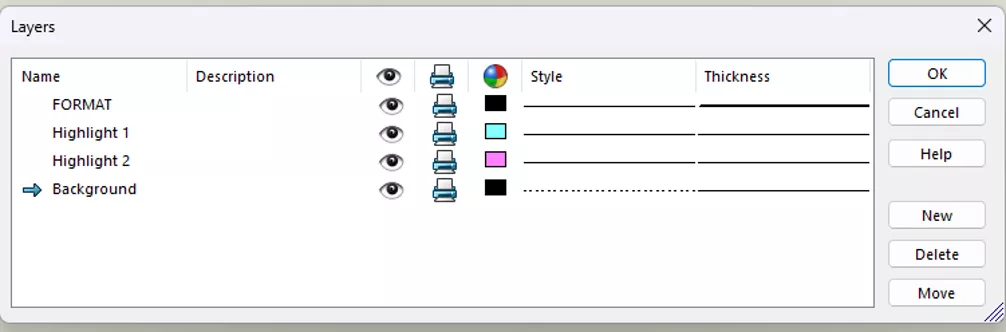

在 SOLIDWORKS 中定义图层颜色

本例中，笔者不仅加粗了默认格式图层（FORMAT）的线条线宽，还新建多个高亮图层，同时设置虚线线型，用于弱化显示不需要重点标注的零部件。

如需深入了解 SOLIDWORKS 工程图图层用法，可查看本站的SOLIDWORKS工程图图层宏栏目。

方法一：全视图统一修改零部件图层颜色

变更零部件所属图层是最为简便的操作方式。右键单击目标零部件，选择【更改图层】，指定零部件需要归入的图层；若已调出图层工具栏，也可左键选中零部件后，在图层工具栏直接选定目标图层。

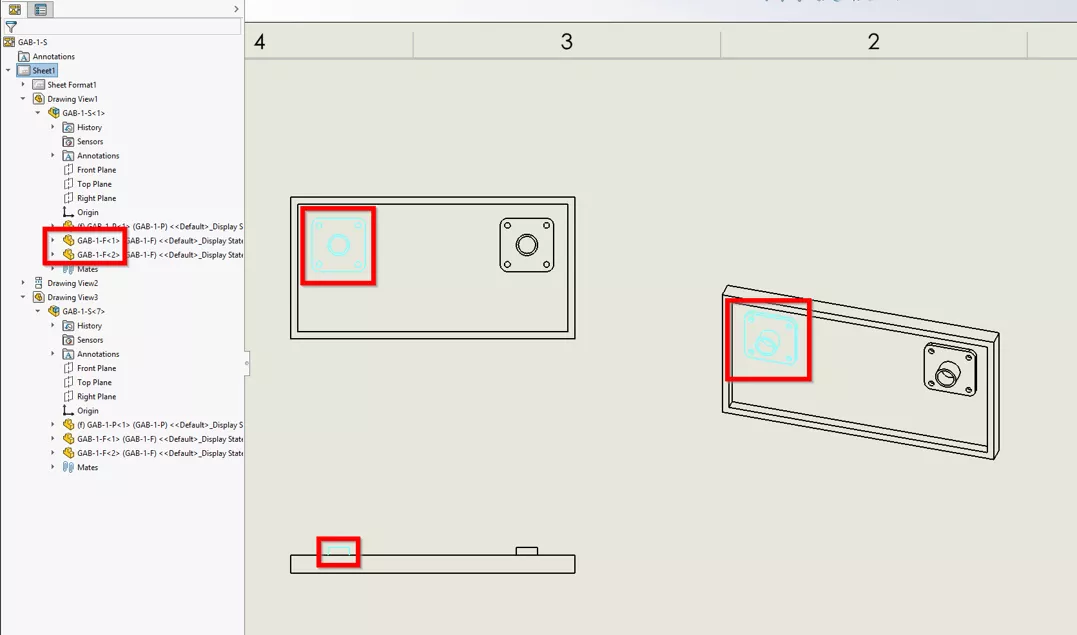

SOLIDWORKS 跨所有视图更改零部件颜色

注意事项：该操作会同步变更同一份工程图所有图纸页、全部视图内的选中零件，但不会修改装配中其他同名零件实例。从特征管理器设计树可以看到，同一配置下存在两件编号 GAB-1-F 的相同零件实例，执行本操作后，仅有被选中的零件实例在全视图中同步变色。

该方法的优势同样也是短板：修改结果会同步作用于同一份工程图所有图纸的每一处视图。

方法二：单视图针对性修改零部件颜色

如需精准局部调整，在工程图中右键零部件，选择【零部件线型】。

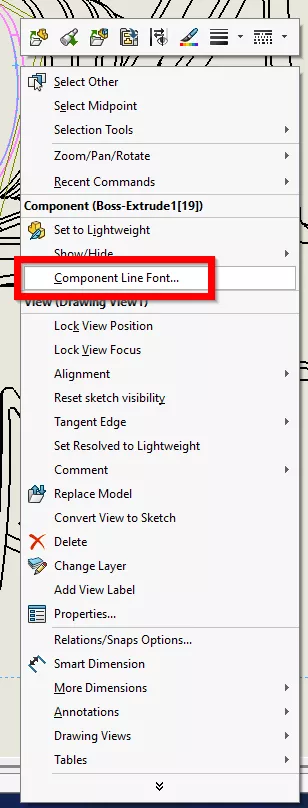

SOLIDWORKS 零部件线型右键选项

取消勾选【使用文档默认设置】，【应用范围】选择【从所选项目】，随后指定目标图层。

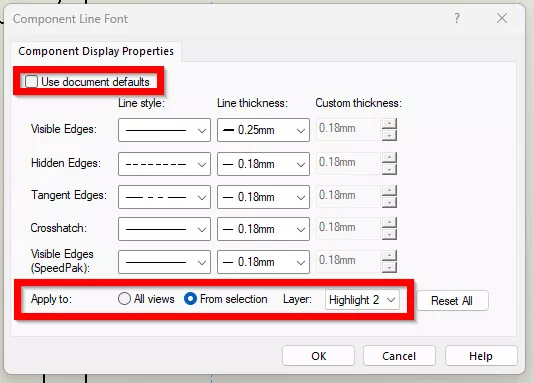

SOLIDWORKS 零部件线型参数设置面板

设置完成后，仅当前选中视图内的该零部件颜色发生变更。

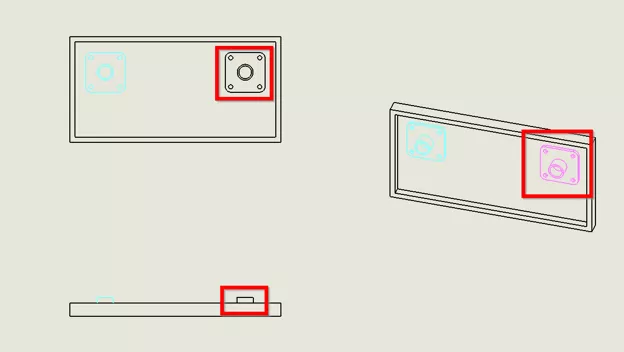

SOLIDWORKS 单视图独立修改零部件颜色效果

若需要整体修改某个子装配而非单个零件，展开对应图纸视图下特征管理器设计树的装配层级，右键选中整套子装配，即可在目标视图内统一更改整套子装配的显示样式。

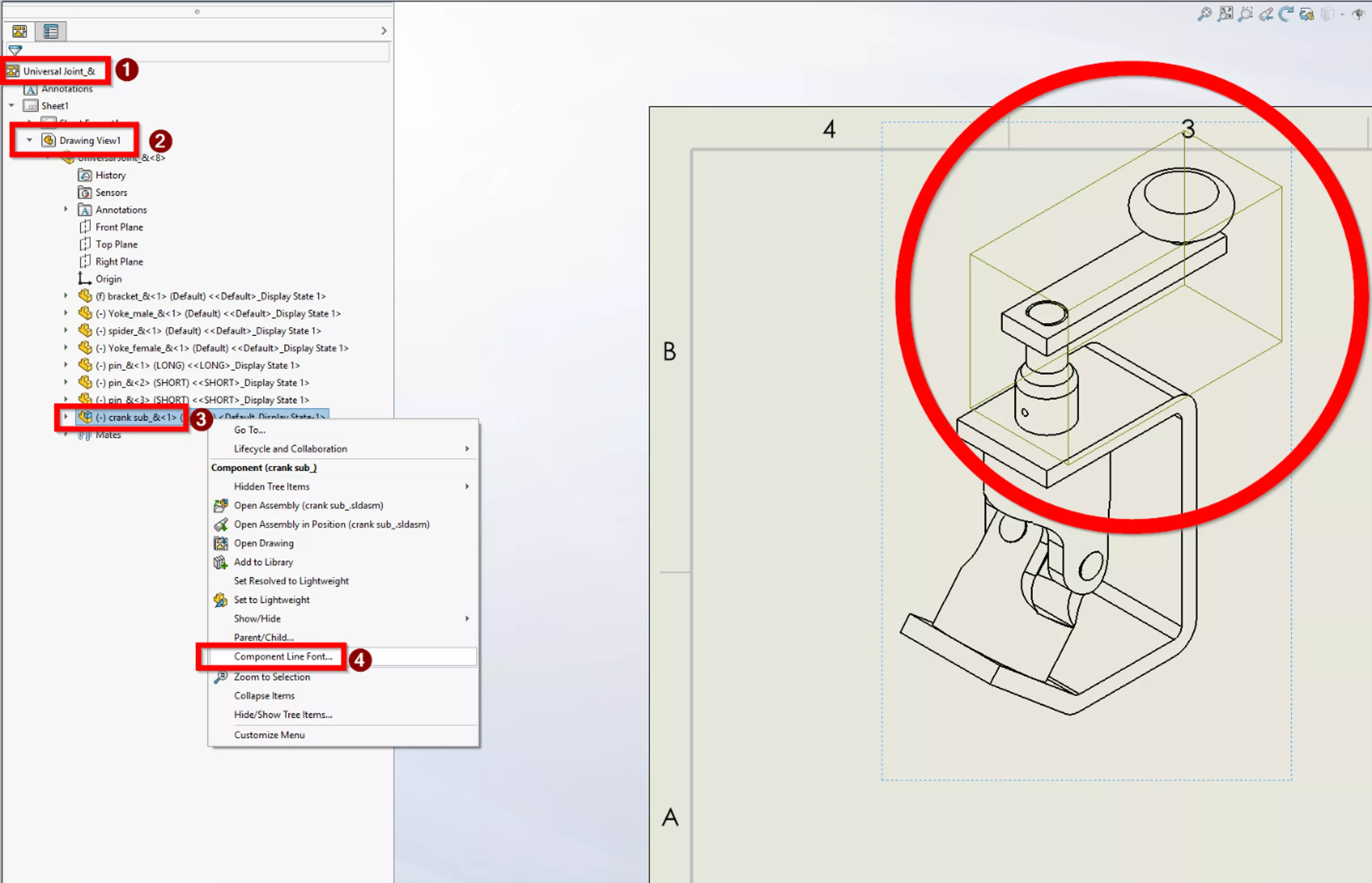

SOLIDWORKS 特征管理器中选中子装配修改线型

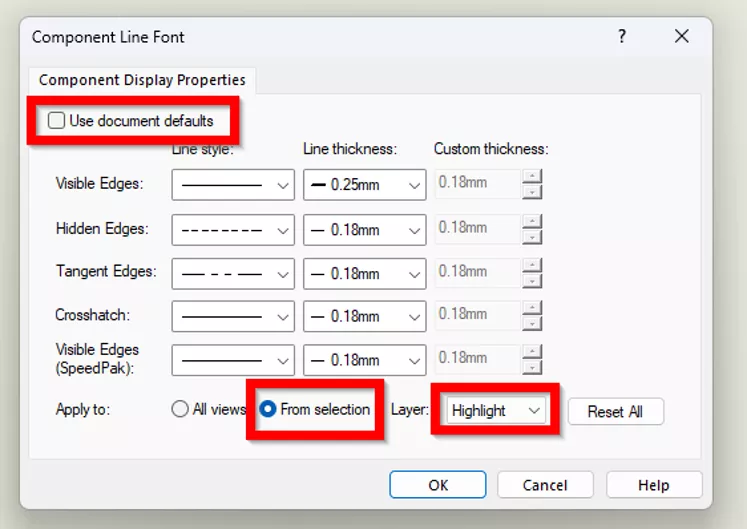

取消 SOLIDWORKS 零部件线型弹窗内的使用文档默认选项

SOLIDWORKS 零部件线型修改完成效果

实用技巧

在特征管理器中检索筛选零件

SOLIDWORKS 一项实用功能：在零件、装配、工程图的特征管理器设计树中，点击筛选图标旁输入关键词，即可快速检索零部件。

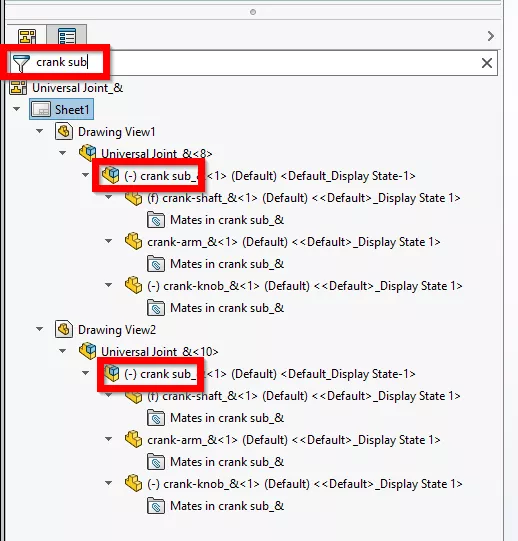

在 SOLIDWORKS 特征管理器内搜索零部件

借助检索筛选功能，能够批量在多图纸、多视图中快速修改零部件线型。如果单份工程图同时包含结构图纸与机械加工图纸，通过特征管理器全局筛选，就能快速在对应图纸的目标视图中完成零部件高亮设置。

依托工程图模板实现自动化配置

对于使用 SOLIDWORKS 的制造企业而言，定制包含预设参数的工程图模板是关键工作，可在模板内提前批量建好所需图层，后续出图只需右键切换图层即可。

合理配合【按标准】图层管控与模板自定义，能够大幅提升单张图纸的出图效率。

借助宏程序实现自动化处理

定制完文档模板后，还可录制简易宏程序，一键批量将零件归入指定图层，大幅缩短制图细节处理工时。

例如可以自定义功能按钮：一键将整幅视图后置淡化显示，单独设置机械零件高亮按钮、结构件高亮按钮。

如需学习录制自定义宏程序，参阅：https://www.ict.com.cn/ruanjian/4365.html。

总结

工程图是零件与装配三维模型落地输出的最终载体，零部件的规范标注与视图表达是区别于三维建模的独立难点。希望本文介绍的功能、操作流程与自动化方案，能够帮助工程师加快产品出图效率。
