SOLIDWORKS 阵列功能学习

对于希望规避重复草图绘制与拉伸特征创建的使用者来说，掌握 SOLIDWORKS 阵列是一项实用技能。该功能能够大幅节省设计工时，并且提供多种阵列方案可供选用。

SOLIDWORKS 阵列的定义

当需要重复复用几何形体、且所有生成的实例结构完全无改动时，即可使用阵列命令。在 SOLIDWORKS 的阵列术语中，包含源特征与阵列实例两个概念。源特征是原始几何体，阵列实例仅为源特征的复制体；源特征发生修改后，所有阵列实例会同步跟随变更。

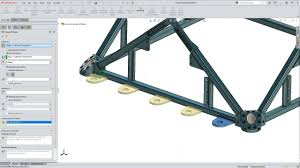

SOLIDWORKS 阵列应用案例示意图

SOLIDWORKS 内置最常用的阵列类型包含线性阵列、圆周阵列、草图驱动阵列以及镜像特征。

线性阵列

借助线性阵列，能够沿单个或两个方向对实体、特征、基准面等几何对象完成阵列排布。设计者可自定义阵列间距与实例数量，也可以点击【到参考】按钮完成参数设定。

创建线性阵列的操作步骤：

1、切换至 SOLIDWORKS 命令管理器的【特征】选项卡。

2、选中【线性阵列】命令。

特征选项卡内的线性阵列按钮

3、设定阵列方向、阵列间距与实例数量。

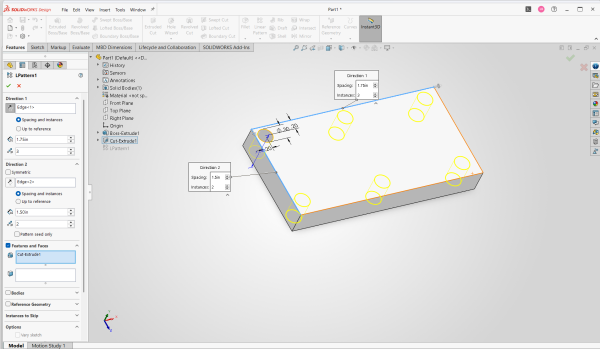

设置阵列间距与实例数量界面

4、选定阵列对象为特征阵列或是实体阵列。

5、点击绿色对勾确认完成阵列。

SOLIDWORKS 支持跳过指定阵列实例：切换至【要跳过的实例】选项卡，选中需要省略的点位，预览图中对应实例便会隐藏。仅阵列源特征选项启用后，软件仅沿选定方向排布源特征，生成两列特征排布样式。

圆周阵列

圆周阵列可围绕一条旋转中心轴线生成阵列实例。

创建圆周阵列的操作步骤：

1、切换至 SOLIDWORKS 命令管理器的【特征】选项卡。

2、点开线性阵列旁的下拉菜单，选择【圆周阵列】。

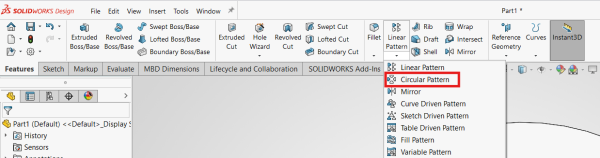

特征选项卡中的圆周阵列命令

3、选取待阵列的几何对象，可通过悬浮特征树快速完成选择。

4、设定阵列旋转方向、相邻实例夹角与实例总数。

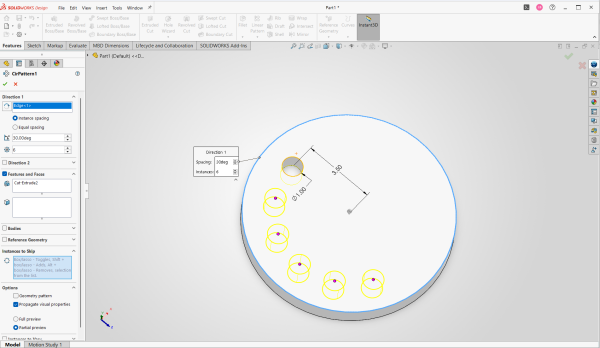

采用实例间距方式创建圆周阵列界面

5、按需设置需要跳过的阵列实例。

6、点击绿色对勾完成阵列确认。

草图驱动阵列

草图驱动阵列需要提前在草图中绘制基准点，软件依据点位位置生成阵列，该阵列方式适用于无法通过固定角度、固定间距规则排布的工况。

创建草图驱动阵列的操作步骤：

1、切换至 SOLIDWORKS 命令管理器的【特征】选项卡。

2、点开线性阵列下拉菜单，选中【草图驱动的阵列】。

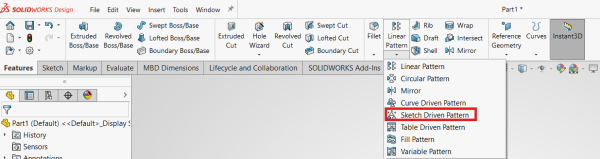

特征选项卡内草图驱动阵列按钮

3、选取需要阵列的几何体，依托悬浮特征树快捷选型。

4、选中预先绘制好点位的已有草图，由草图点位定义各个阵列实例位置。

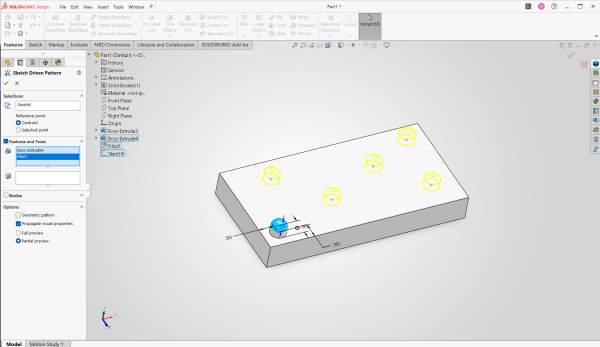

草图驱动阵列成品示例

5、点击绿色对勾确认阵列。

镜像特征

镜像功能适用于依托对称结构仅需生成单个副本的场景，可选取基准面、实体面或边线作为镜像基准，对特征执行镜像复制。

镜像操作步骤：

1、切换至 SOLIDWORKS 命令管理器【特征】选项卡。

2、点开线性阵列下拉菜单，选中【镜像】命令。

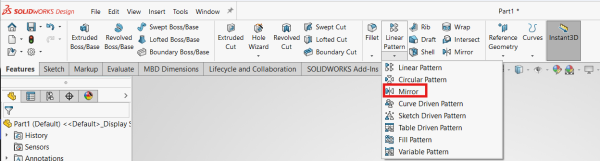

特征选项卡镜像功能按钮

3、选定待镜像几何体，借助悬浮特征树快速选取。

4、根据设计需求，利用边线、实体面或已有基准面定义一级、二级镜像基准面。

以右视基准面完成圆周阵列结构的镜像效果图

5、点击绿色对勾确认镜像。
