如何替换 SOLIDWORKS 草图实体且不触发重建报错

在 SOLIDWORKS 中，若删除某特征的草图实体并替换为其他实体，会对模型下游特征造成不良影响。原因在于，SOLIDWORKS 会为引用原草图实体的特征生成新的曲面，所有引用原曲面或原草图实体的特征都会出现重建报错。针对这一问题，SOLIDWORKS 提供了名为替换实体的草图工具。

替换实体工具的位置

SOLIDWORKS替换实体工具位于「工具」>「草图工具」>「替换实体」（需处于草图编辑激活状态）。

替换草图实体的操作方法

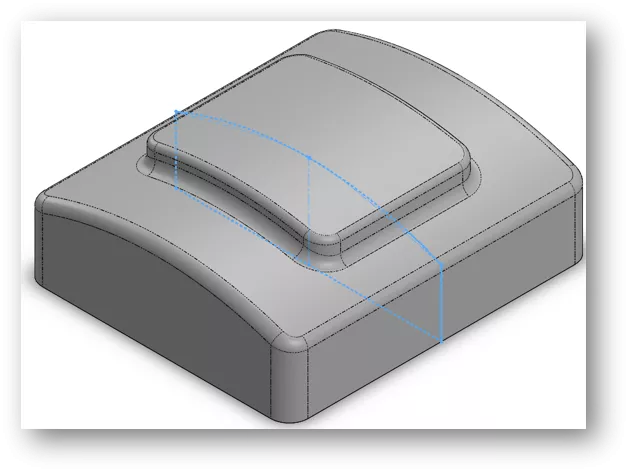

示例模型的顶部曲面由三点圆弧生成，该父级曲面上还关联有多个子特征。我们需要将三点圆弧替换为曲率略有差异的样条曲线。

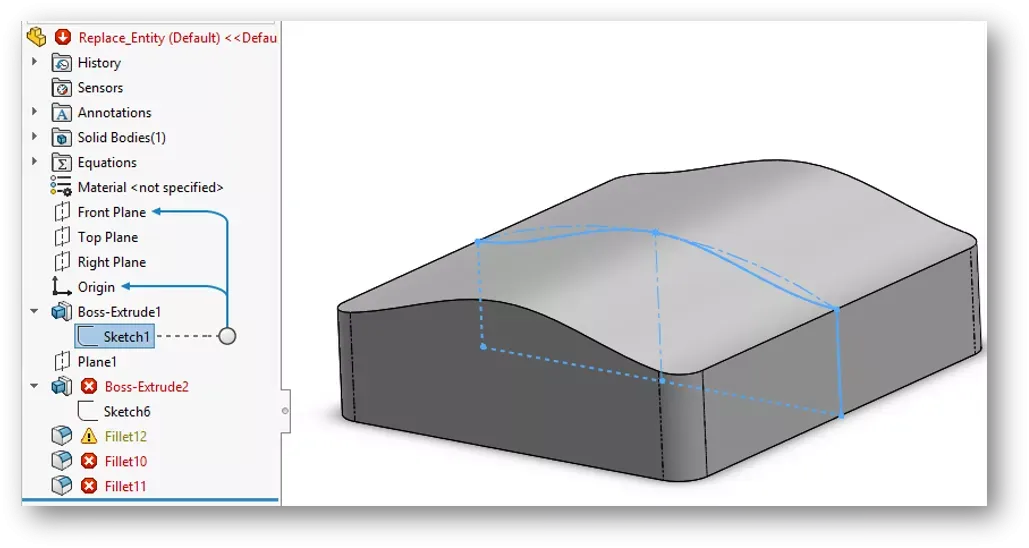

若直接删除三点圆弧再替换为样条曲线，会导致子特征报错。

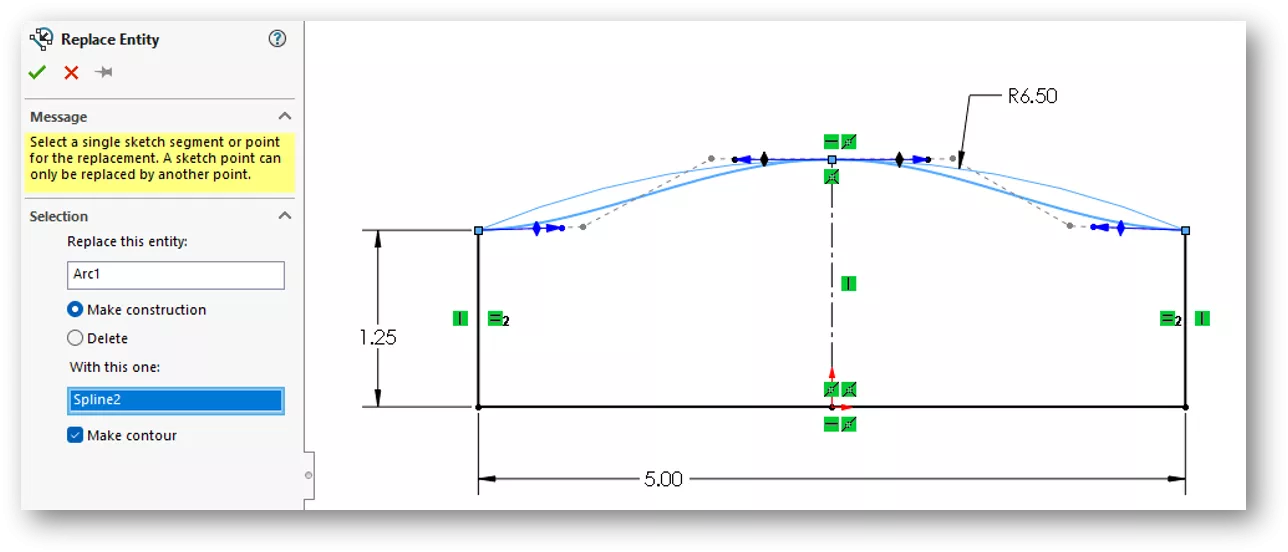

我们无需删除三点圆弧（也无需将其转为构造几何线），而是进入草图编辑模式，先将样条曲线绘制为构造几何线，再通过替换实体命令完成二者的替换。

在SOLIDWORKS替换实体属性管理器中，在「要替换的实体」处选择圆弧，在「替换为」处选择样条曲线。我们可以选择将原圆弧转为构造几何线保留在草图中，也可以选中对应单选按钮直接删除圆弧；同时还可通过单选按钮设置样条曲线为轮廓几何线。

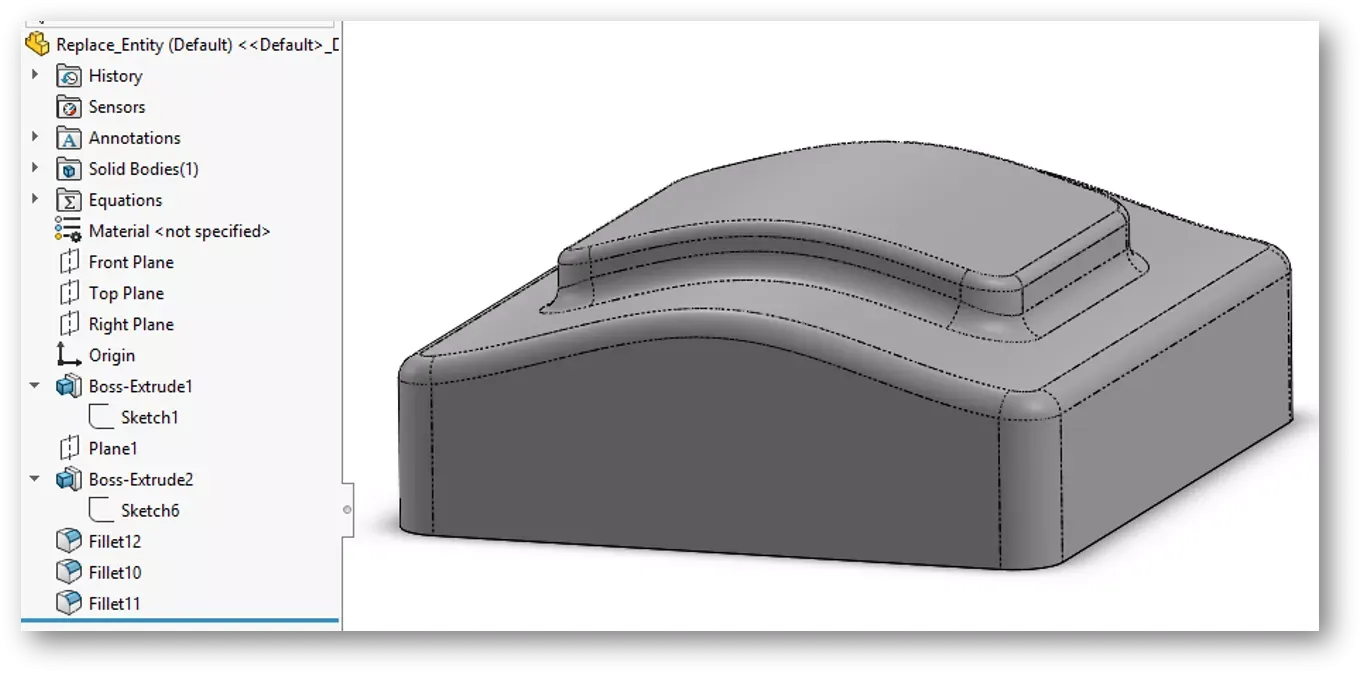

完成对应选择后，点击绿色对勾确认并退出草图，最终模型不会出现任何重建报错。

需要注意的是，该方法最适用于几何形状小幅变更的场景。若替换后的实体与原实体差异过大，仍可能引发报错。此外，若装配体中针对原圆弧曲面添加了相切配合，替换后配合会受影响 —— 相切配合无法应用于样条曲线生成的曲面。
