如何使用SOLIDWORKS中的完全定义(Fully Defiw)草图工具?

SOLIDWORKS 中的自动完全定义草图工具可自动生成尺寸与几何约束，快速完成草图完全定义。该工具既可作用于选中的草图实体，也可应用于整张草图，但使用时需谨慎操作。

尽管自动完全定义草图是固定几何形态的高效工具，但使用者必须清楚它会对设计意图产生何种影响。

SOLIDWORKS 自动完全定义草图工具是什么

Fully Define Sketch功能会自动计算当前草图达到完全定义状态所需的全部尺寸与几何约束。完全定义后的草图不存在任何可自由移动、旋转的自由度。

SOLIDWORKS 会以蓝色高亮显示欠定义图元，方便用户识别。需要重点留意直线、圆弧上的顶点，即便线段或圆弧看似已定义，其上顶点仍可能处于欠定义状态。

在 SOLIDWORKS 中使用自动完全定义草图

点击命令管理器中的自动完全定义草图命令，即可打开对应属性管理器。你可以选定待完全定义的图元、勾选需要生成的约束类型与尺寸类型，以此固定浮动草图。

行业最佳操作规范是：在调用自动完全定义草图工具前，先手动添加部分核心约束与尺寸。使用该工具需保持谨慎，因其自动生成的标注方案未必贴合你的原始设计意图。

尺寸与约束设置选项

自动完全定义草图属性管理器内设有分区与下拉菜单，用于指定需要生成的几何约束与尺寸标注。

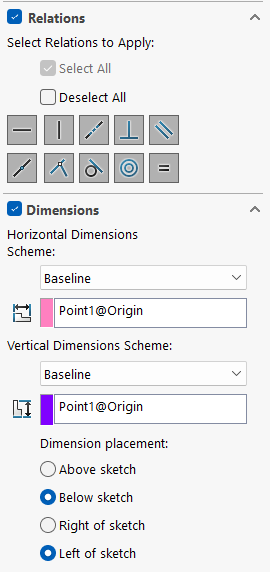

约束设置分区

在约束分区中，可勾选允许系统自动添加的约束类型，支持全选或单独勾选指定约束。

可用约束类型包含：

水平、竖直、共线、垂直、平行、中点、重合、相切、同心、相等

尺寸下拉选项

在尺寸下拉菜单中，可选定水平与竖直尺寸的标注样式，基线标注、链式标注、坐标标注均为可选方案。

自动完全定义草图操作步骤

使用该工具的前提：处于 SOLIDWORKS 零件环境，且已激活草图编辑状态。

1、在基准平面上新建草图；

2、绘制所需草图实体，并手动添加基础约束，保证核心设计意图不发生偏移；

3、保持草图编辑状态，切换至命令管理器，点击「显示 / 删除约束」分组，选中自动完全定义草图工具；

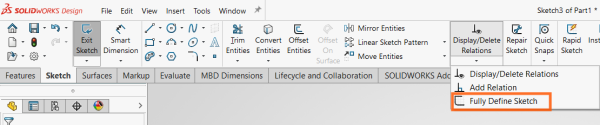

CommandManager中的Fully Define Sketch工具

4、在属性管理器中选定需要完全定义的对象，可选整张草图或指定局部草图实体；

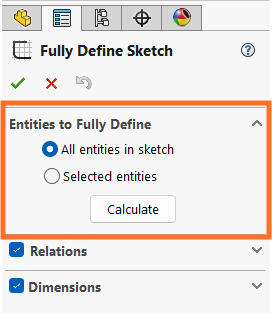

指定定义哪些草图实体

5、点击计算按钮，由系统自动生成配套尺寸与约束；

6、点击绿色对勾，确认生成的标注与约束；

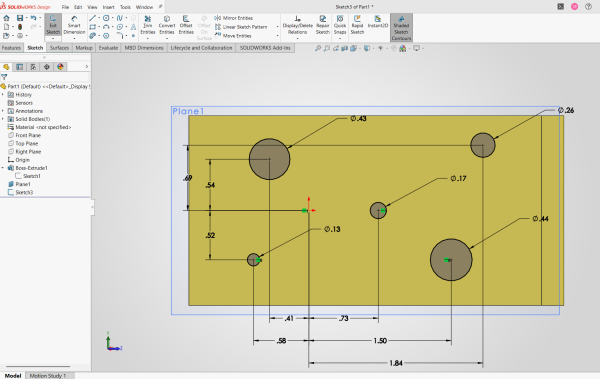

最终得到完全定义的 SOLIDWORKS 草图。

SOLIDWORKS 基础设计课程学习

与自动完全定义草图同类的工具操作，均收录在 SOLIDWORKS 基础培训课程中。授课讲师会着重讲解设计意图、规范草图绘制手法与基础建模标准的重要性。

熟练掌握 SOLIDWORKS 基础功能是软件学习的关键环节，基础不扎实会大幅提升高阶功能的学习难度。
