SOLIDWORKS 自定义外观创建教程

在 SOLIDWORKS 中使用外观是提升模型质感的简便方式。掌握创建并应用自定义外观的方法，能够让你的模型呈现出极致真实的视觉效果。

SOLIDWORKS 自定义外观是什么

SOLIDWORKS 自定义外观功能支持为任意面、特征或实体赋予自选颜色与纹理。你还可调整外观各项光学属性，例如透明度、彩虹光泽、自发光等参数。

已赋予自定义外观的滑板模型

在 SOLIDWORKS 中创建自定义外观

本分步操作指南将完整介绍自定义外观的制作流程，助力你制作写实模型。

1、准备适配模型材质的高清素材图片，建议选用大尺寸图片以获得最佳显示效果。

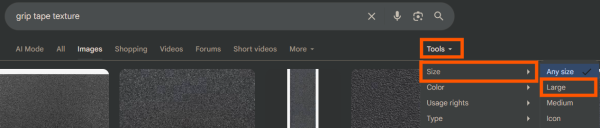

选用大尺寸素材以达到最佳效果

2、在 SOLIDWORKS 材质文件默认存储路径下新建名为「Custom Appearances（自定义外观）」的文件夹。

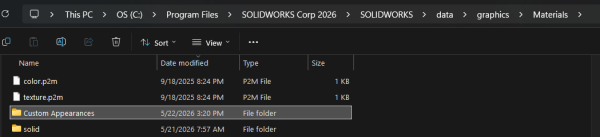

新建自定义外观文件夹

3、将外观素材文件导入 SOLIDWORKS，通过 SOLIDWORKS 视图快捷工具栏中的编辑外观工具对素材进行处理。

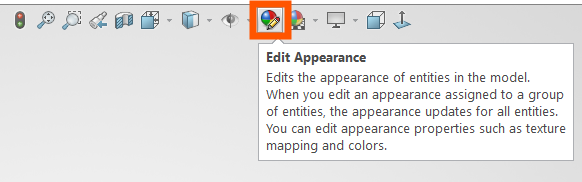

在 SOLIDWORKS 内编辑外观

4、打开编辑外观面板后，切换至「高级」选项卡，点击外观文件路径输入栏下方的浏览按钮。

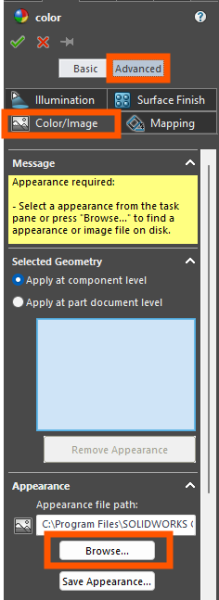

选中下载好的外观纹理图片

5、选中第一步保存的外观纹理图片并打开。

6、SOLIDWORKS 会弹出保存.p2m 格式文件的提示框，将文件保存至第二步创建的自定义外观文件夹内。

7、选中需要赋予该外观的模型曲面区域。

使用贴图工具完成最终调整

若赋予自定义外观后纹理出现拉伸、扭曲变形，可通过编辑外观命令内的贴图工具进行修正。

1、右键点击已赋予外观的模型曲面，选中编辑外观功能图标。

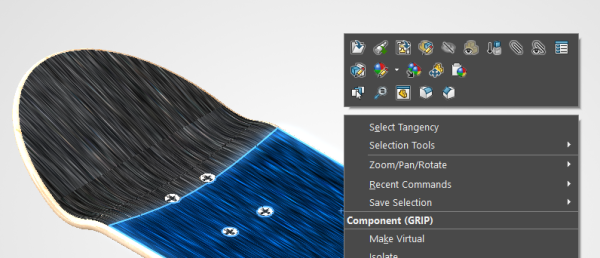

右键外观曲面并选择编辑外观图标

2、在属性管理器切换至「高级」选项卡，展开贴图设置分区。

进入外观贴图参数设置界面

3、展开二级贴图设置分区。

SOLIDWORKS 外观各类贴图模式选项

4、调整贴图参数，设置纹理方向、宽高比例、镜像翻转等选项，重新校正纹理排布。

自动贴图模式是基础调试首选方案，但根据模型几何形态不同，有时需要更换其他贴图类型。SOLIDWORKS 内置多种贴图模式可选：

• 自动：基于 X/Y/Z 三轴自动匹配贴图，自动纹理空间适配绝大多数平面几何体；

• 曲面：依托模型 UV 纹理坐标对所有点位进行贴图映射；

• 投影：基于指定投影方向完成全点位贴图映射；

• 球形：将纹理映射至球面载体；

• 圆柱形：将纹理映射至圆柱载体。
