使用SOLIDWORKS 2D转3D工具栏实现更快的DWG转换

智诚科技ICT技术支持团队经常收到客户咨询，如何将二维图纸文件转换为 SOLIDWORKS 3D模型。无论是其他旧版 CAD 软件留存的历史存量图纸，还是客户交付的不便直接建模的外来二维文件，都存在图纸转三维的统一需求。实现图纸转三维有多种方式，但二维转三维专用工具栏是为此类转换场景量身打造的工具集。本文将完整演示这套常被用户忽略的工具，包含二维图纸导入、多视图定位对齐、依托二维图纸生成完整三维实体模型全流程。

将二维图纸导入为草图

1、第一步，把二维图纸数据导入 SOLIDWORKS。本例操作路径：点击【文件】-【打开】，选中 DWG 图纸文件，系统自动调出 DXF/DWG 导入向导。

2、在 DXF/DWG 导入首页，选择【导入至新零件】，点击【下一步】（该选项默认将 DWG 几何图形作为参考草图导入）。

SOLIDWORKS DXF/DWG 导入向导界面

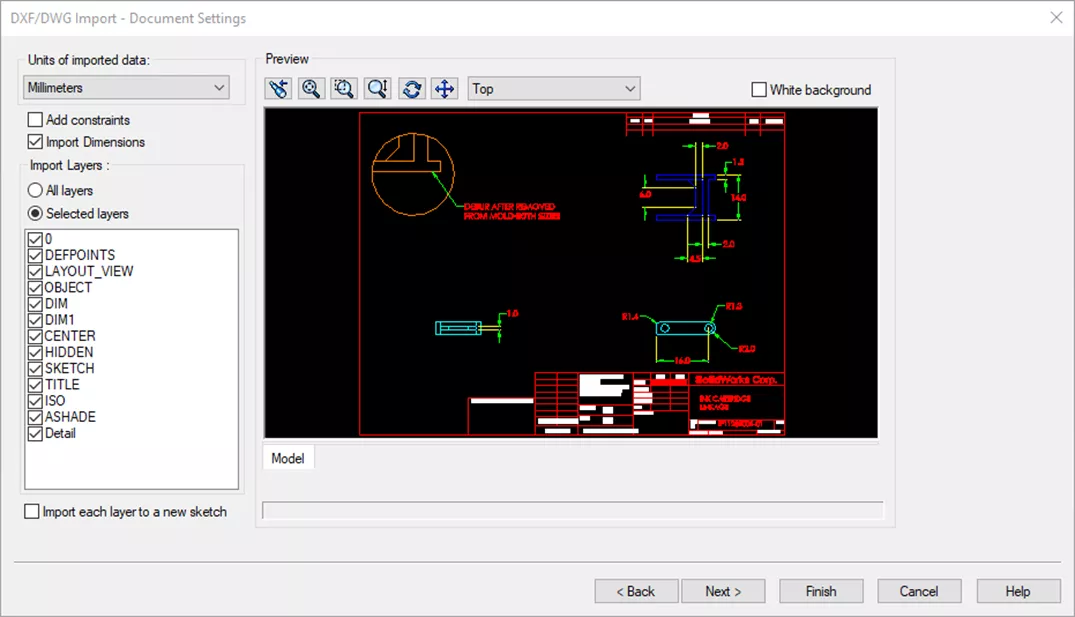

3、设置适配单位、是否自动添加草图约束、是否导入尺寸标注、需要加载的图层。本例设置单位为毫米，关闭自动约束与尺寸导入，仅保留实体图形图层与标注图层，其余图层全部取消勾选，点击【下一步】。

注意：切勿误关闭建模所需几何图层，工程图纸时常出现图形错放图层的情况。

SOLIDWORKS DXF/DWG 导入文档参数设置界面

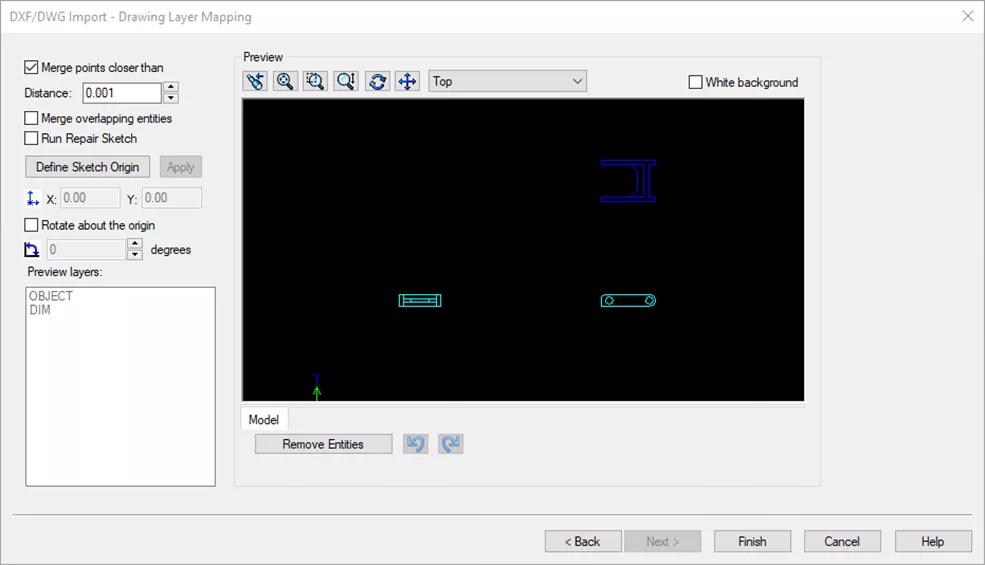

4、设置是否自动合并近距端点与重叠线段、自定义图纸原点与全局旋转角度、手动删除多余无效图元，完成后点击【完成】。

SOLIDWORKS DXF/DWG 导入图层映射界面

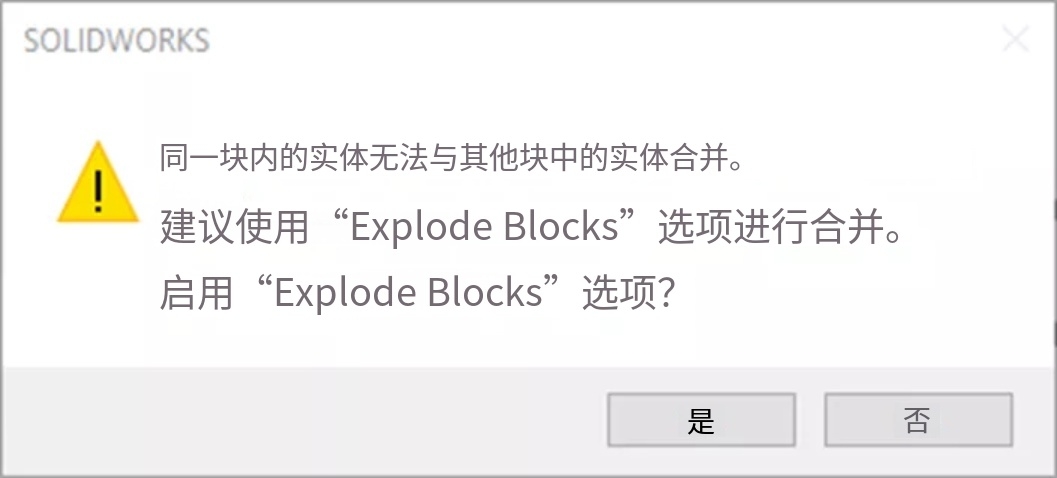

提示：若弹出图块分解警告无需担忧，根据图纸处理需求选择对应选项；本例几何结构简单，选择【是】分解图块即可。

SOLIDWORKS 图块分解警告弹窗

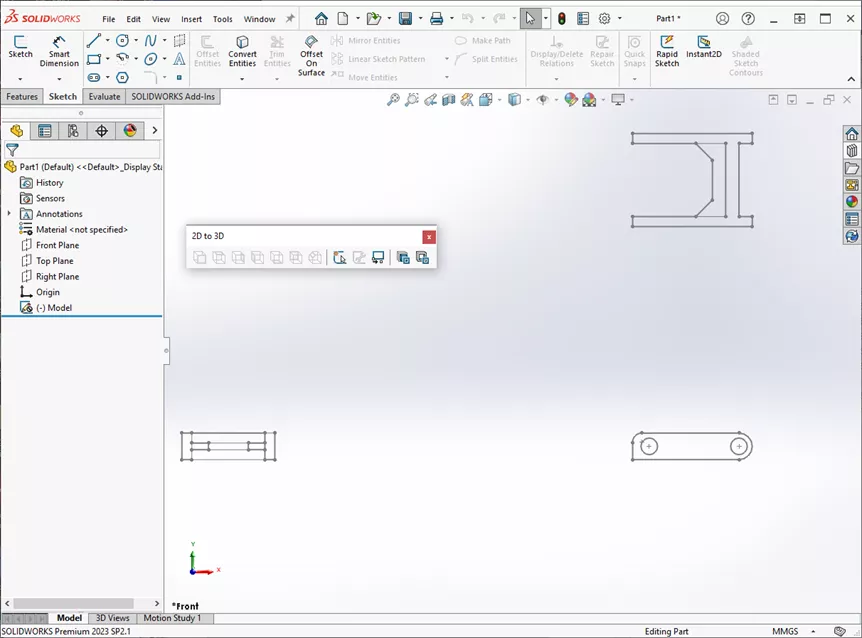

5、软件新建零件文件，导入草图默认锁定为参考草图，同时调出二维转三维工具栏（工具栏默认停靠左侧，也可悬浮独立显示）。

SOLIDWORKS 二维转三维工具栏界面

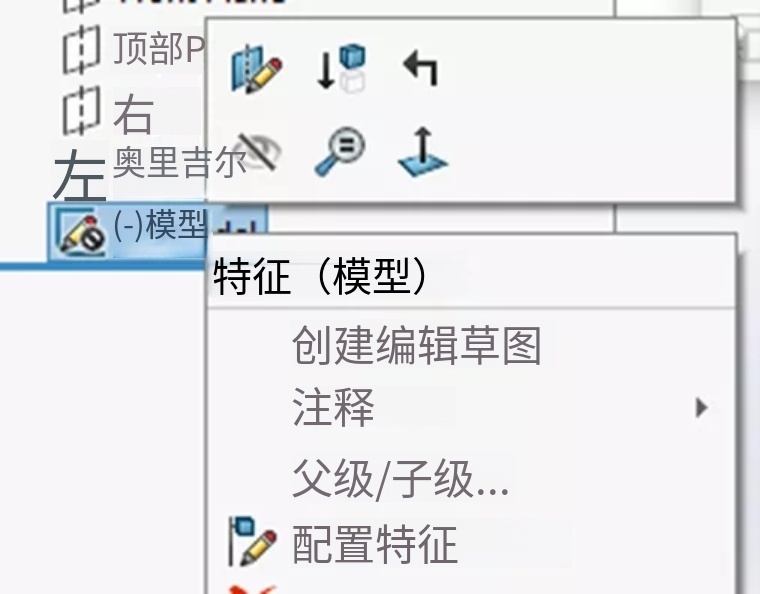

6、右键点击参考草图，选择【设为可编辑草图】解锁草图编辑权限。

SOLIDWORKS 设为可编辑草图右键菜单

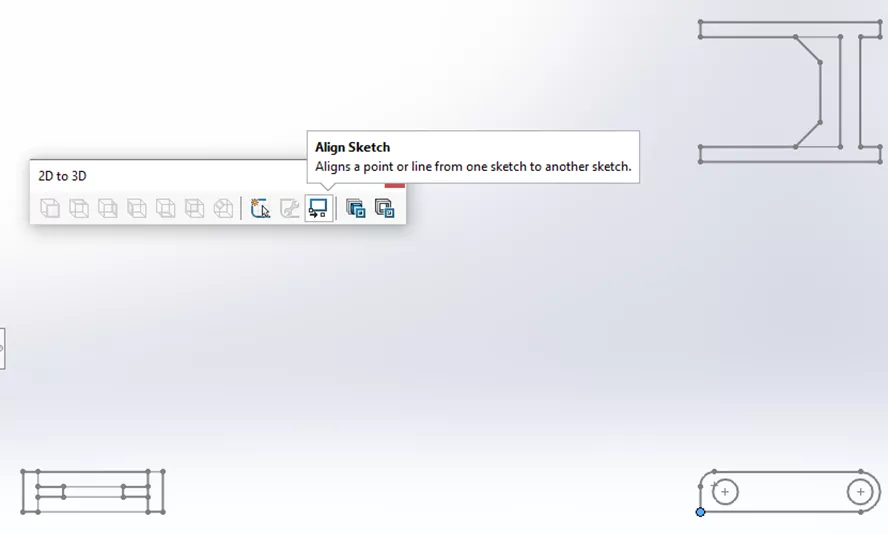

7、将草图原点对齐至零件坐标原点：选中需要作为原点基准的点，点击二维转三维工具栏中的【对齐草图】按钮。

SOLIDWORKS 二维转三维工具栏 —— 对齐草图功能

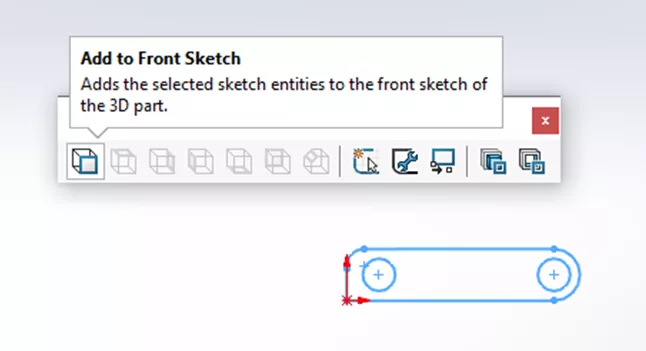

8、几何基准对齐完成后，选中属于前视图的草图线段，点击二维转三维工具栏【添加至前视草图】。

SOLIDWORKS 二维转三维工具栏 —— 添加至前视草图图标

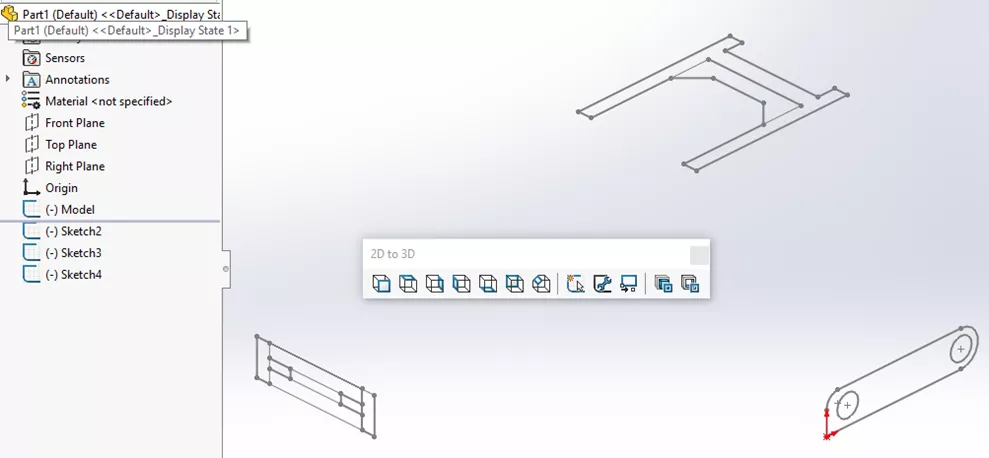

9、采用相同操作分别处理左视图、俯视图，点击对应功能按钮，软件会自动将三个视图旋转至标准正交投影位置。

使用 SOLIDWORKS 二维转三维工具栏快速转换 DWG 图纸

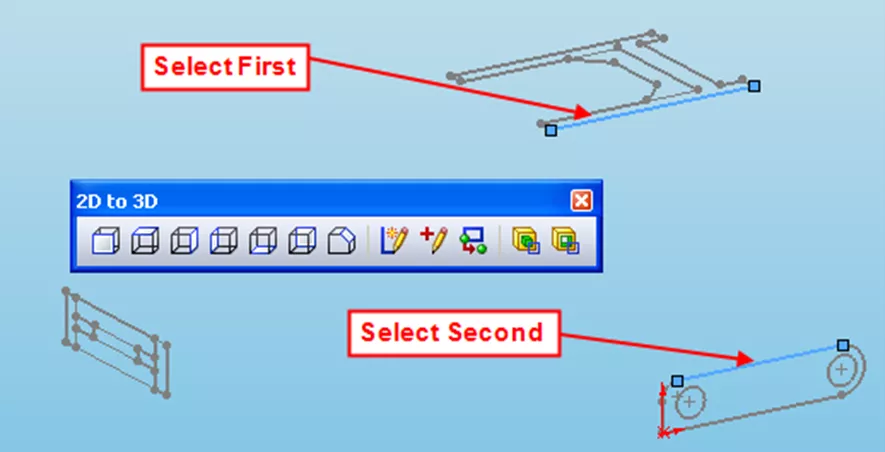

10、新生成的三视图需要以主视图为基准对齐匹配：分别选中各视图边线，使用【对齐草图】功能完成视图位置校准。

SOLIDWORKS 二维转三维工具栏界面

生成三维实体模型

1、依托三视图草图，使用特征命令创建三维几何；本例使用二维转三维工具栏内的【拉伸生成实体】与【拉伸切除】工具。

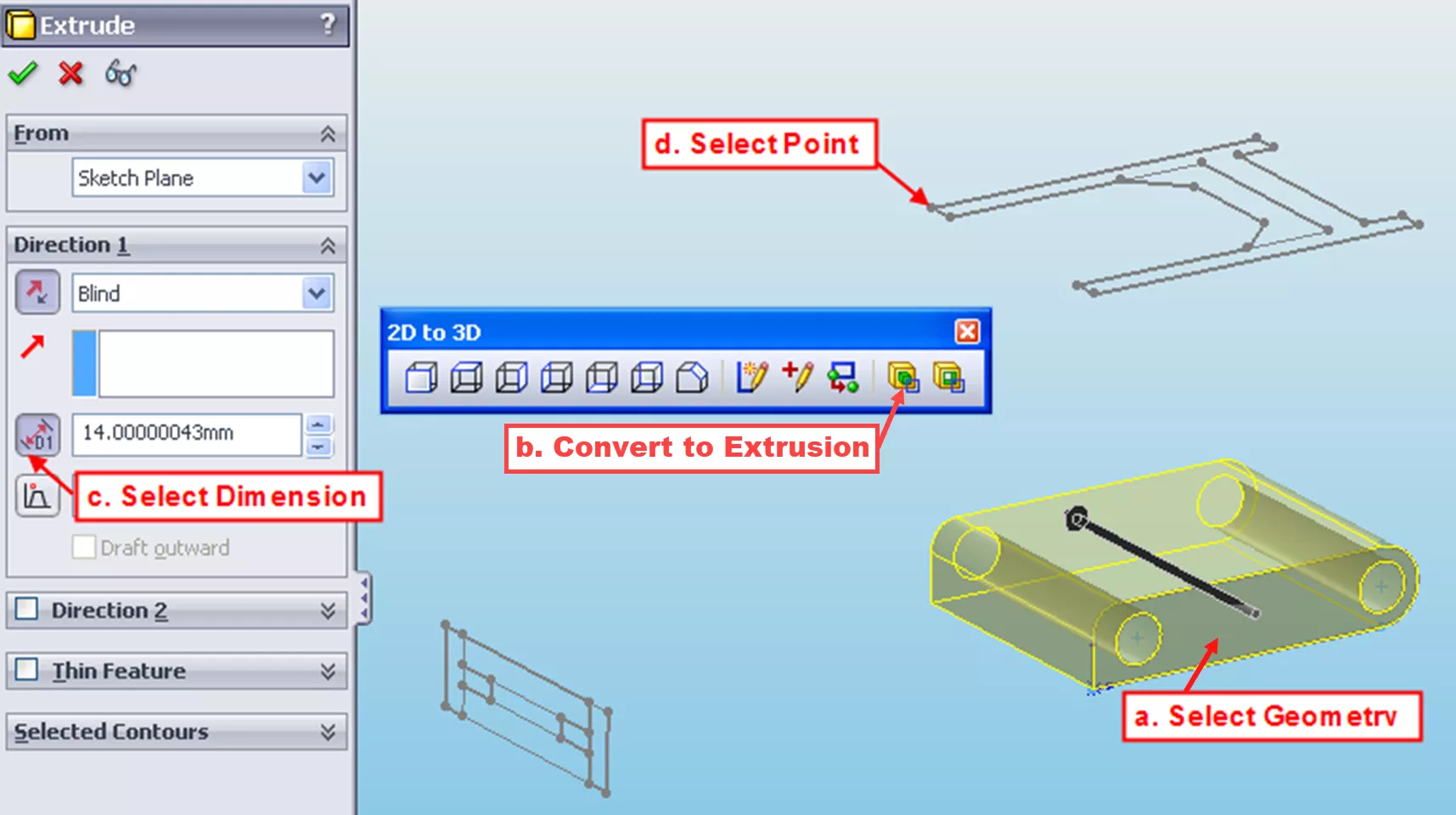

SOLIDWORKS 二维转三维工具栏 —— 拉伸生成实体

提前选中需要拉伸成型的草图轮廓（右键草图线段选择【选取链】可快速批量选中连续轮廓，提升选择效率）；本例完整选中前视图全部图形。

使用【拉伸生成实体】工具定义拉伸方向。

点击深度数值旁的拾取图标设定拉伸厚度……

…… 再点击草图顶点确定拉伸终止位置。

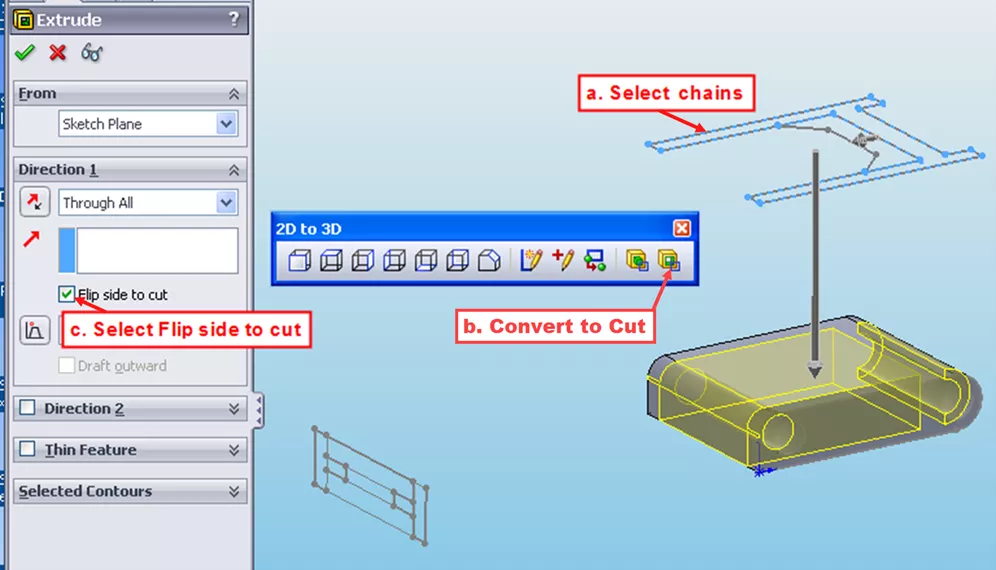

2、使用切除命令去除多余材料

SOLIDWORKS 拉伸切除工具界面

选中草图轮廓，定义切除范围。

使用【拉伸切除】工具设置切除方向。

勾选【反向切除】，保留选中轮廓内部图形，删除轮廓外侧全部实体。

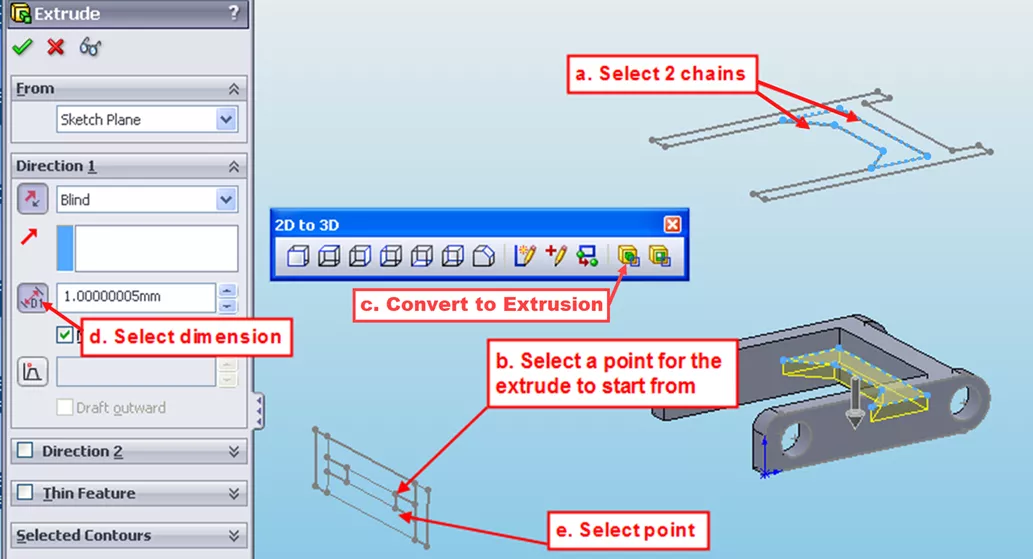

3、补充细节特征

SOLIDWORKS 二维转三维拉伸成型操作界面

a、选中特征截面草图轮廓。

b、点击草图顶点作为拉伸起始位置。

c、使用【拉伸生成实体】设定拉伸方向。

d、点击深度参数旁拾取图标。

e、选中顶点定义拉伸终止端面。

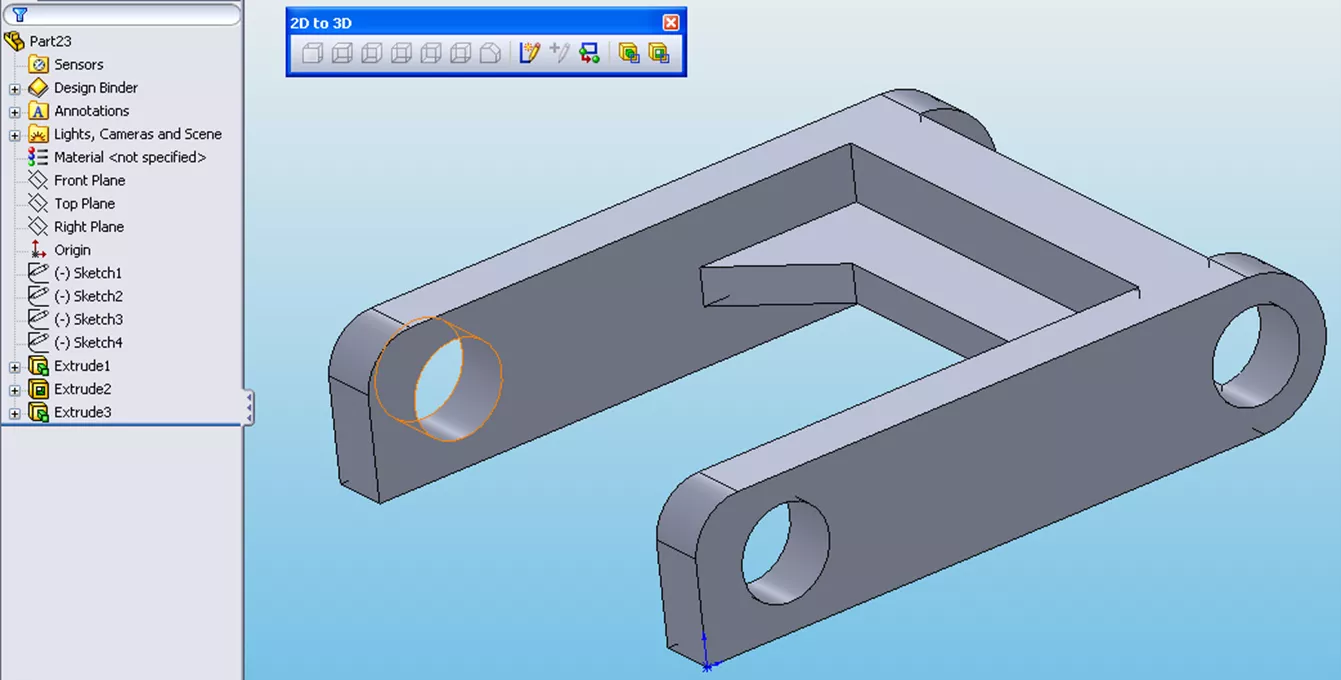

至此完整零件建模完成，借助二维转三维工具栏可大幅简化图纸转三维的操作流程！

依托 SOLIDWORKS 二维转三维工具栏转换 DWG 图纸
